HPLDD-5A-48V Controlador de Diodo Láser

Acerca del Controlador de Diodo Láser HPLDD-5A-48V

El Controlador de Diodo Láser HPLDD-5A-48V es un controlador profesional de alta potencia diseñado específicamente para diodos láser de alta potencia. Soporta modulación de corriente de hasta 50 kHz y está dedicado a sistemas múltiples de diodos láser con altos voltajes de operación (hasta 48 V). Es crucial contar con un voltaje de alimentación adecuado al operar con múltiples diodos láser (consulte la sección "Recomendaciones y requisitos" para la fórmula de voltaje máximo de entrada).

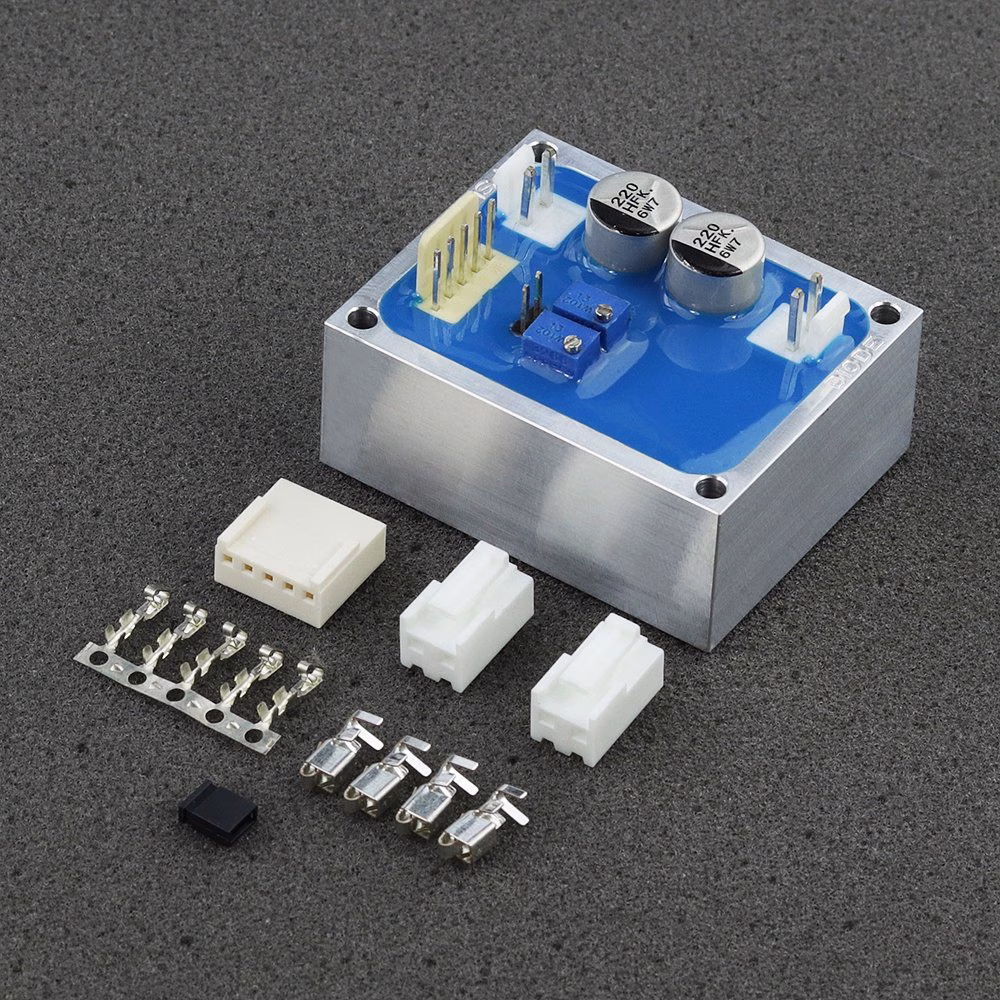

El controlador dispone de entradas separadas para el voltaje de alimentación del diodo láser y para el voltaje de entrada lógica, minimizando la resistencia de encendido del MOSFET de potencia. Su cuerpo de disipador de calor de aluminio está aislado de todas las señales, incluyendo GND, permitiendo el montaje directo sobre componentes metálicos si se requiere refrigeración adicional. Cuenta con dos potenciómetros para ajustar la corriente máxima del diodo y la corriente de polarización.

Los conectores y pines para alimentación y control están integrados en el controlador del diodo láser. También ofrecemos fuentes de alimentación adecuadas. Para cualquier consulta, no dude en contactarnos.

Recomendaciones y requisitos

• El rango de voltaje de alimentación depende del sistema de diodos láser que se esté utilizando. El voltaje de alimentación no debe sobrepasar los 5 V sobre el voltaje de funcionamiento de los diodos. Para calcular el voltaje máximo de alimentación utilice la siguiente fórmula:


  VCC DIODE MAX = (Número de diodos en serie) X (Voltaje de funcionamiento de cada diodo) + 5 V


  Por ejemplo, si usa varios diodos láser con un voltaje de funcionamiento de 40 V, el voltaje máximo de alimentación es 45 V.

• Siempre alimente la lógica con 12 V antes de encender la línea de diodos láser. Como la GND de la línea de diodos y la GND de entrada lógica están internamente conectadas en el controlador, recuerde siempre conectar la GND de la línea de diodos directamente a la GND de la fuente de alimentación para evitar que altas corrientes circulen por las vías de GND de la lógica. El controlador dispone de un arranque suave de 3 s que aparece después de conectar la línea de diodos láser a la fuente.
• Se recomienda el uso de una fuente de alimentación de alta calidad con bajo rizado de voltaje. Es altamente recomendable añadir un capacitor de gran capacidad en la entrada del controlador, dependiendo de la fuente de alimentación, la sección transversal y la longitud de los cables.
• Extreme las precauciones para evitar cortocircuitos entre el + (VCC) de la fuente de alimentación y el - (GND) de la entrada lógica o de la entrada de monitorización, ya que esto puede dañar irreparablemente las delgadas vías de GND de la lógica.
• La entrada de modulación puede utilizarse como entrada TTL con niveles lógicos de 0 V y 5 V, o como entrada analógica. La modulación analógica permite ajustar la potencia de salida utilizando niveles de voltaje específicos (por ejemplo, 2.5 V para 50% de potencia de salida, 4 V para 80% de potencia de salida, etc.).
• Recomendamos el uso de cables de alimentación con una sección transversal mínima de 1,5 mm2.
• El monitor de corriente es de 1 V/1 A.
• No se debe probar el controlador con una carga resistiva. Para realizar pruebas correctas, es necesario utilizar un diodo Zener o un dispositivo equivalente. Además, preste atención a la potencia máxima de disipación para evitar inconvenientes.

Protecciones

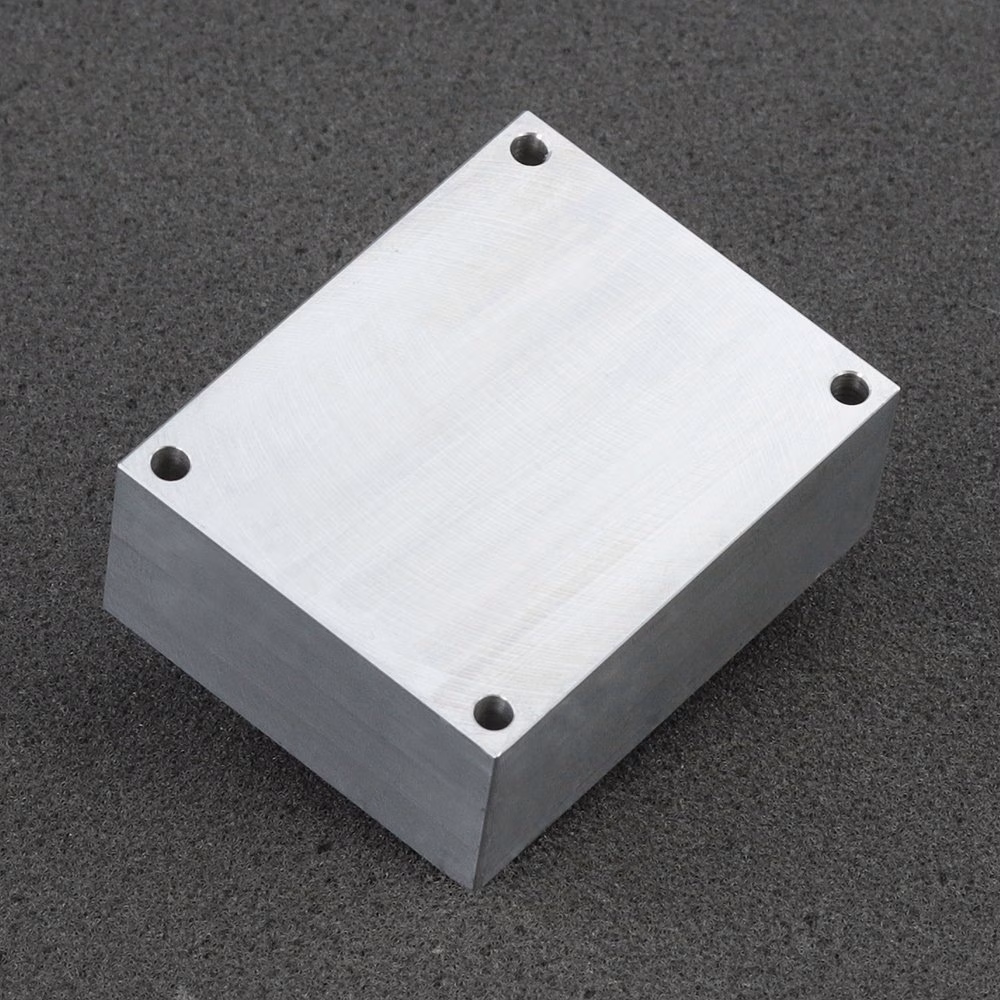

Para un rendimiento y velocidad máximos, el controlador no dispone de protección contra polaridad inversa. Para garantizar una adecuada protección, recomendamos encarecidamente el uso de un dispositivo LASORB colocado cerca del diodo. El cuerpo del controlador está aislado de todas las señales y puede montarse directamente en disipadores de calor metálicos u otros componentes metálicos mediante 4 orificios de montaje de fi 3,3 (espaciado 44 x 34 mm).

Para proteger la entrada analógica, se incorpora un diodo Zener de 5V1 para manejar tensiones superiores a 5 V. No obstante, es fundamental evitar el uso de voltajes superiores en esta entrada. El controlador láser incluye una función de arranque suave de 3 s diseñada para proteger los diodos láser ante posibles efectos nocivos en el encendido. Un diodo transil adicional está soldado en la entrada del controlador.

El producto está disponible bajo pedido especial. Plazo de entrega: 4 semanas.
