Pilote de diode laser HPLDD-5A-48V

À propos du pilote de diode laser HPLDD-5A-48V

Le pilote de diode laser HPLDD-5A-48V est un pilote professionnel de haute puissance conçu spécifiquement pour les diodes laser de haute puissance. Il prend en charge la modulation du courant jusqu'à 50 kHz et est destiné aux systèmes multi-diodes laser à hautes tensions de fonctionnement (jusqu'à 48 V). Une tension d'alimentation adéquate est cruciale lors de l’utilisation de plusieurs diodes laser (consultez la section « Recommandations et exigences » pour la formule de la tension d’entrée maximale).

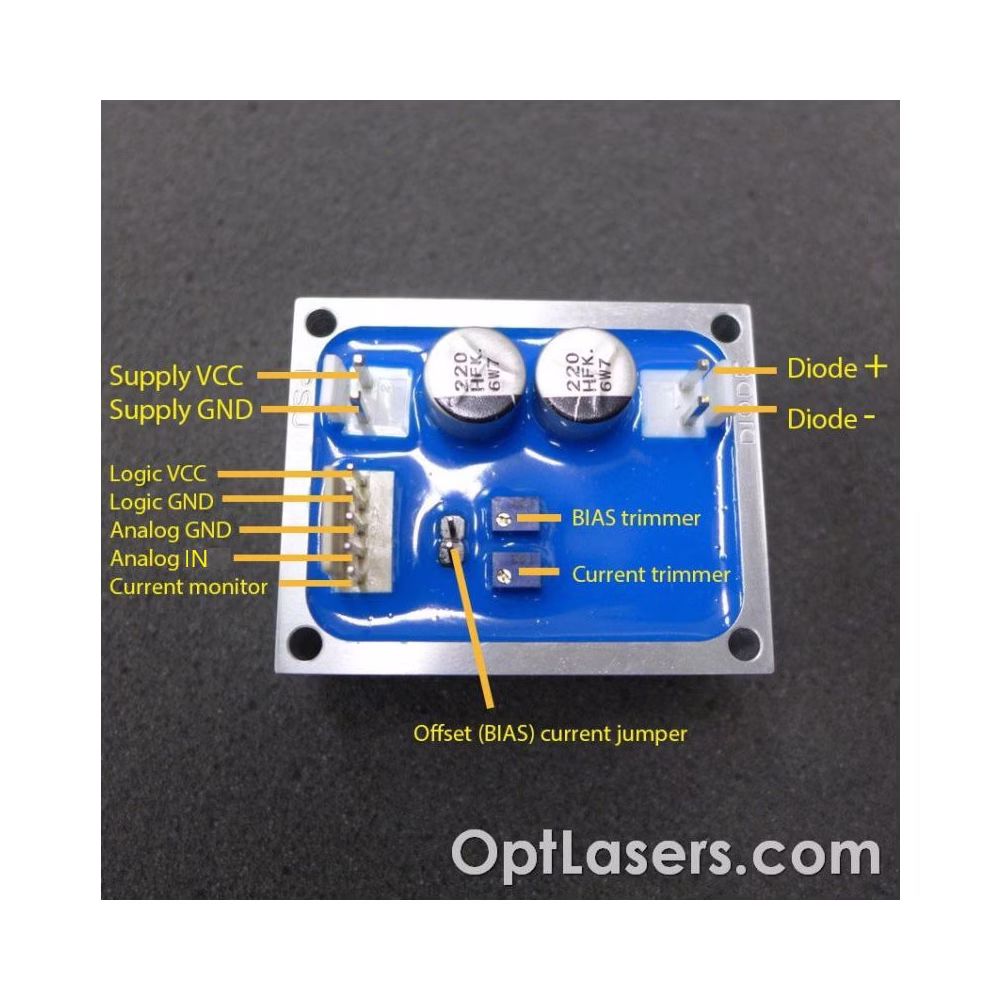

Le pilote dispose d’entrées séparées pour la tension d’alimentation de la diode laser et la tension logique, minimisant la résistance à l’activation du MOSFET de puissance. Son boîtier en aluminium servant de dissipateur thermique est isolé de tous les signaux, y compris de la masse (GND), ce qui permet un montage direct sur des composants métalliques si un refroidissement supplémentaire est nécessaire. Deux potentiomètres permettent de régler le courant maximal de la diode et le courant de polarisation.

Les connecteurs et broches pour l’alimentation et le contrôle sont intégrés au contrôleur de diode laser. Nous proposons également des alimentations électriques adaptées. Pour toute demande, n’hésitez pas à nous contacter.

Recommandations et exigences

• La plage de tension d’alimentation dépend du système de diodes laser alimenté. La tension d’alimentation ne doit pas dépasser 5 V au-dessus de la tension de fonctionnement des diodes. Pour calculer la tension d’alimentation maximale, utilisez la formule suivante :


  VCC DIODE MAX = (Nombre de diodes en série) X (Tension de fonctionnement de chaque diode) + 5 V


  Par exemple, lors de l’utilisation de plusieurs diodes laser avec une tension de fonctionnement de 40 V, la tension d’alimentation maximale est de 45 V.

• Alimenter toujours la logique avec 12 V avant d’activer la ligne de diode laser. Étant donné que la masse de la ligne de diode et celle de l’entrée logique sont reliées en interne dans le pilote, il est impératif de relier la masse (GND) de la ligne de diodes directement à la masse d’une alimentation afin d’empêcher que le courant élevé ne passe par les chemins de masse de la logique. Le pilote intègre un démarrage progressif de 3 secondes qui s’active après le raccordement de la ligne de diode laser à l’alimentation.
• Utilisez toujours une alimentation électrique de haute qualité, avec une faible ondulation de tension. L’ajout d’un condensateur de grande capacité à l’entrée du pilote est fortement recommandé, en fonction de l’alimentation, de la section des fils et de leur longueur.
• Prenez toutes les précautions nécessaires pour éviter tout court-circuit entre le + (VCC) de l’alimentation et le – (GND) de l’entrée logique ou de l’entrée de surveillance, car cela peut endommager irréversiblement les chemins de masse logiques.
• L'entrée de modulation peut être utilisée comme entrée TTL avec des niveaux logiques de 0 V et 5 V, ou comme entrée analogique. La modulation analogique permet d’ajuster la puissance de sortie en utilisant des niveaux de tension spécifiques (par exemple, 2,5 V pour 50 % de la puissance de sortie, 4 V pour 80 % de la puissance, etc.).
• Nous recommandons l’utilisation de câbles d’alimentation avec une section d’au moins 1,5 mm².
• Le retour du moniteur de courant est de 1 V/1 A.
• Le pilote ne doit pas être testé avec une charge résistive. Pour effectuer un test correct, il est nécessaire d’utiliser une diode Zener ou un dispositif similaire. Veillez également à respecter la dissipation maximale de puissance afin d’éviter tout problème.

Protection

Pour des performances et une vitesse maximales, le pilote ne possède pas de protection contre l’inversion de polarité. Pour garantir une protection, nous recommandons fortement l’utilisation d’un dispositif LASORB placé à proximité des diodes. Le boîtier du pilote est isolé de tous les signaux et peut être monté directement sur des dissipateurs thermiques métalliques ou autres composants métalliques à l’aide de 4 trous de montage fi 3,3 (entraxe 44 x 34 mm).

Pour protéger l’entrée analogique, une diode Zener 5V1 est intégrée afin de gérer les tensions dépassant 5 V. Toutefois, il est essentiel d’éviter l’application de tensions supérieures sur cette entrée. Le contrôleur laser intègre une temporisation progressive de 3 secondes pour protéger les diodes laser des effets nuisibles à la mise sous tension. Une diode transil supplémentaire est soudée à l’entrée du pilote.

Ce produit est disponible sur commande spéciale. Délai de livraison 4 semaines.
