Sterownik temperatury TEC-20A-30V
TEC-20A-30V to kompaktowy sterownik TEC z elementami analogowymi oraz niewielką płytką PCB, oferujący wysokie prądy pracy dla wszechstronnych zastosowań. Dzięki dokładności stabilizacji temperatury rzędu ±0,4°C, łączy w sobie wysokie możliwości prądowe, szeroki zakres napięć oraz precyzyjną pracę przy kompaktowych wymiarach.
Pliki do pobrania
Rabaty ilościowe
| Ilość | Cena | Rabat | Oszczędzasz |
|---|---|---|---|
| 3 | $29.70 | $3.30 | Do $9.90 |
| 10 | $28.05 | $4.95 | Do $49.50 |
| 50 | $26.40 | $6.60 | Do $330.00 |
| 100 | $24.75 | $8.25 | Do $825.00 |
Opis produktu
O sterowniku temperatury TEC-20A-30V

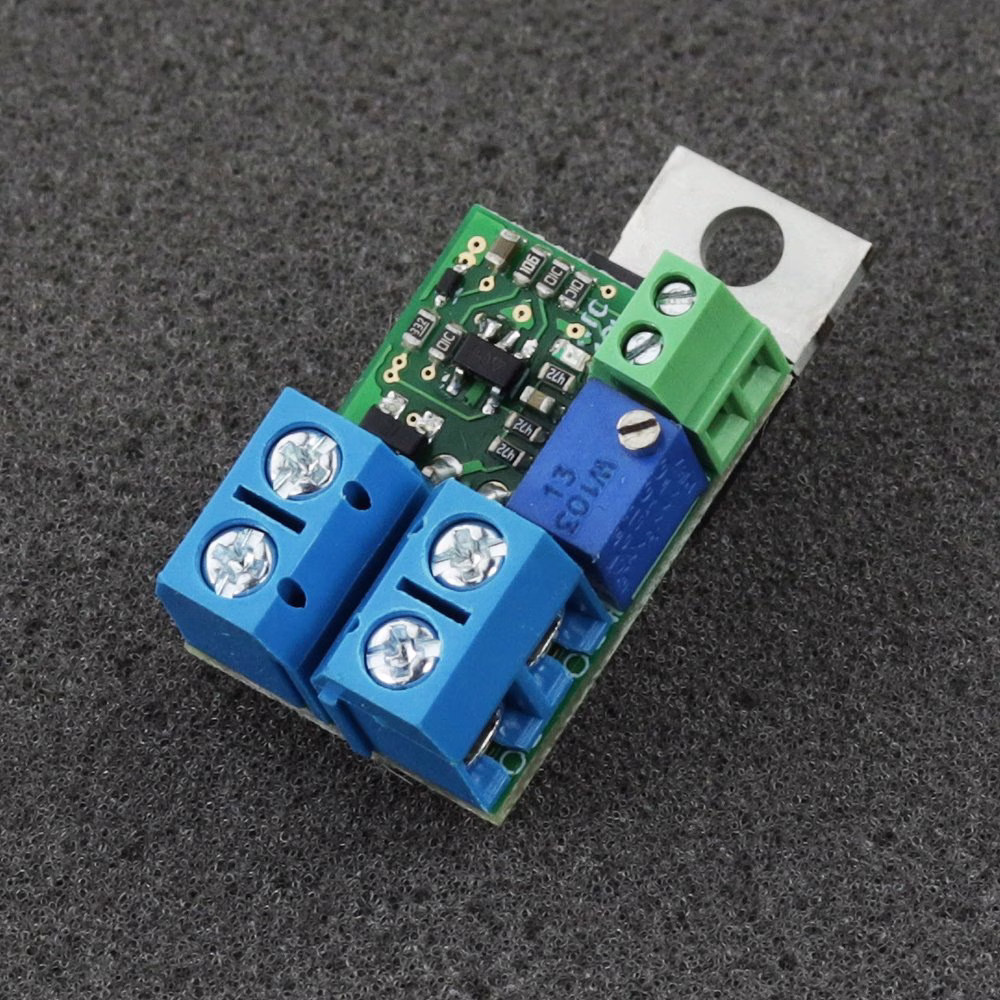

TEC-20A-30V to prosty sterownik TEC wyposażony w elementy analogowe oraz niewielką płytkę PCB. Dzięki wysokim prądom pracy, driver ten nadaje się do szerokiego zakresu zastosowań. Uzyskując dokładność stabilizacji temperatury na poziomie ±0,4°C, urządzenie to łączy wysoką wydajność prądową, szeroki zakres napięcia roboczego oraz precyzję w kompaktowej obudowie o wymiarach 16,5 x 25,5 mm. Urządzenie pracuje wyłącznie w trybie chłodzenia, wykorzystując sprzężenie zwrotne napięciowe z termistora NTC dla zapewnienia optymalnej wydajności.
Dwuwarstwowa płytka oraz szerokie ścieżki umożliwiają obsługę modułów Peltiera o natężeniu prądu do 20 A, a złącza pozwalają na maksymalny prąd 13 A. Dla większych modułów Peltiera zalecane jest bezpośrednie lutowanie przewodów do płytki PCB. Sterownik przyjmuje napięcia zasilające od 7 do 25 V, umożliwiając równoległe lub szeregowe łączenie elementów TEC.
Moduły Peltiera mogą być łączone szeregowo lub równolegle. W przypadku wysokich prądów konieczne jest zastosowanie przewodów o większym przekroju.
Zalecenia i wymagania
- Zalecamy stosowanie przewodów zasilających o przekroju co najmniej 1 mm2.
- Zdecydowanie zalecamy zastosowanie czujnika NTC 10k dla uzyskania najlepszych parametrów pracy.
- Maksymalny prąd przepływający przez płytkę zależy od zastosowanego modułu Peltiera, co można odczytać z oznaczeń na obudowie (np. 12704 oznacza 12 V i 4 A, 12715 oznacza 12 V i 15 A).
Zabezpieczenia
Należy monitorować temperaturę tranzystora MOSFET, która nie może przekroczyć 70°C.

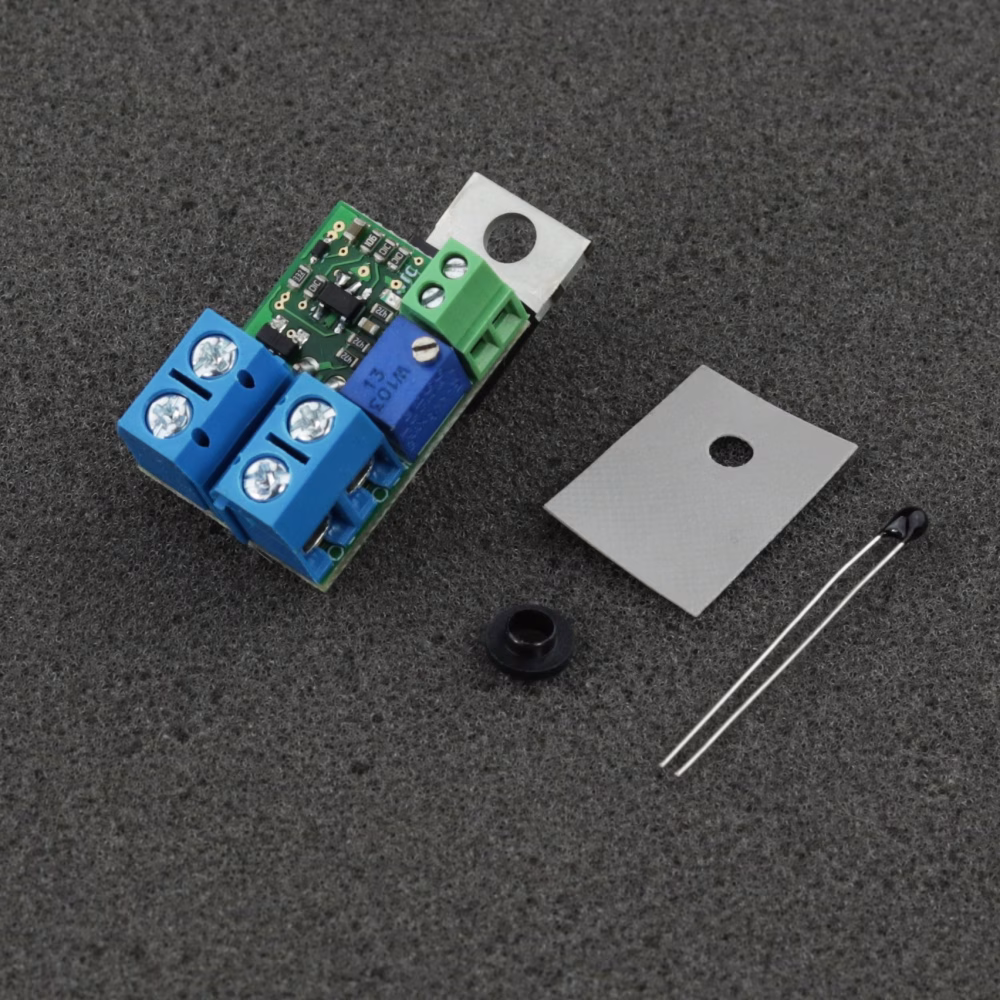

MOSFET musi być izolowany od radiatora/płyty za pomocą podkładki silikonowej oraz tulejki plastikowej (w zestawie). Zwarcie między tranzystorem MOSFET a radiatorem/płytą może spowodować uszkodzenie drivera oraz stanowić zagrożenie dla urządzenia.
