Controllore di Temperatura TEC-20A-30V

Informazioni sul Controllore di Temperatura TEC-20A-30V

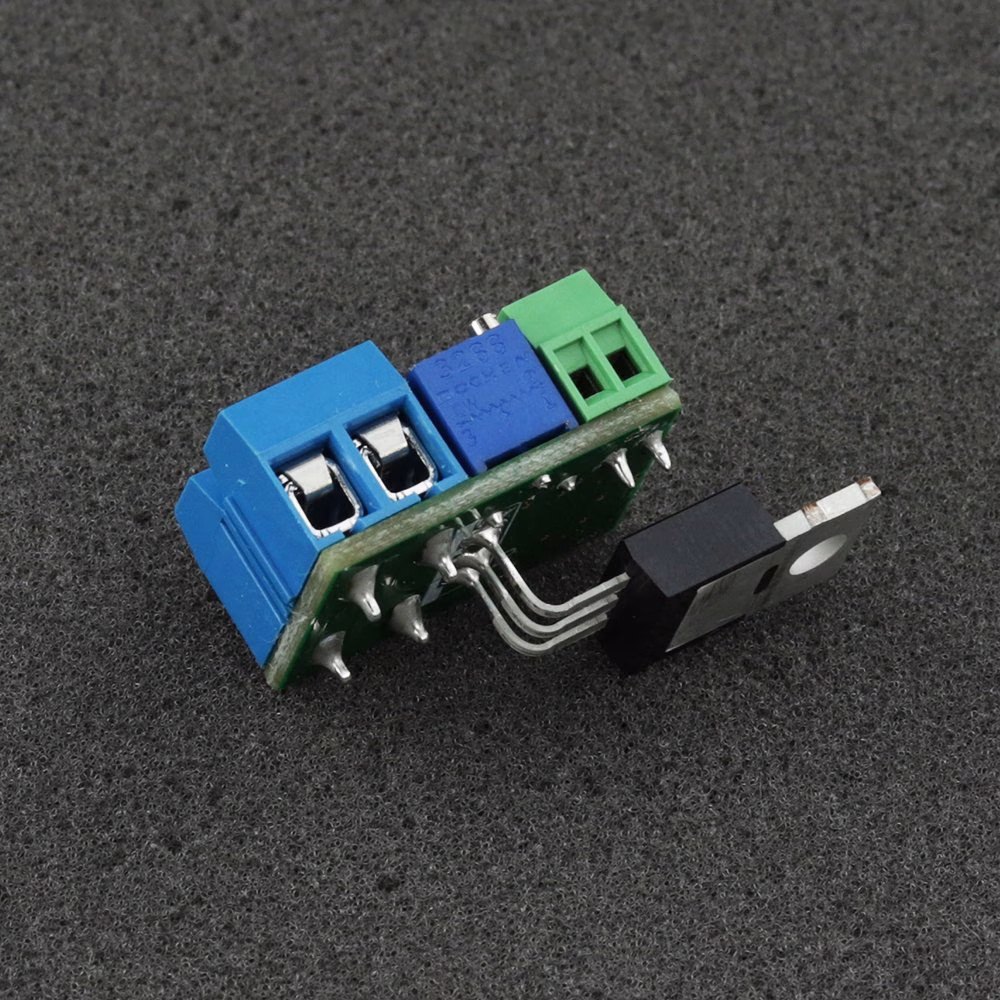

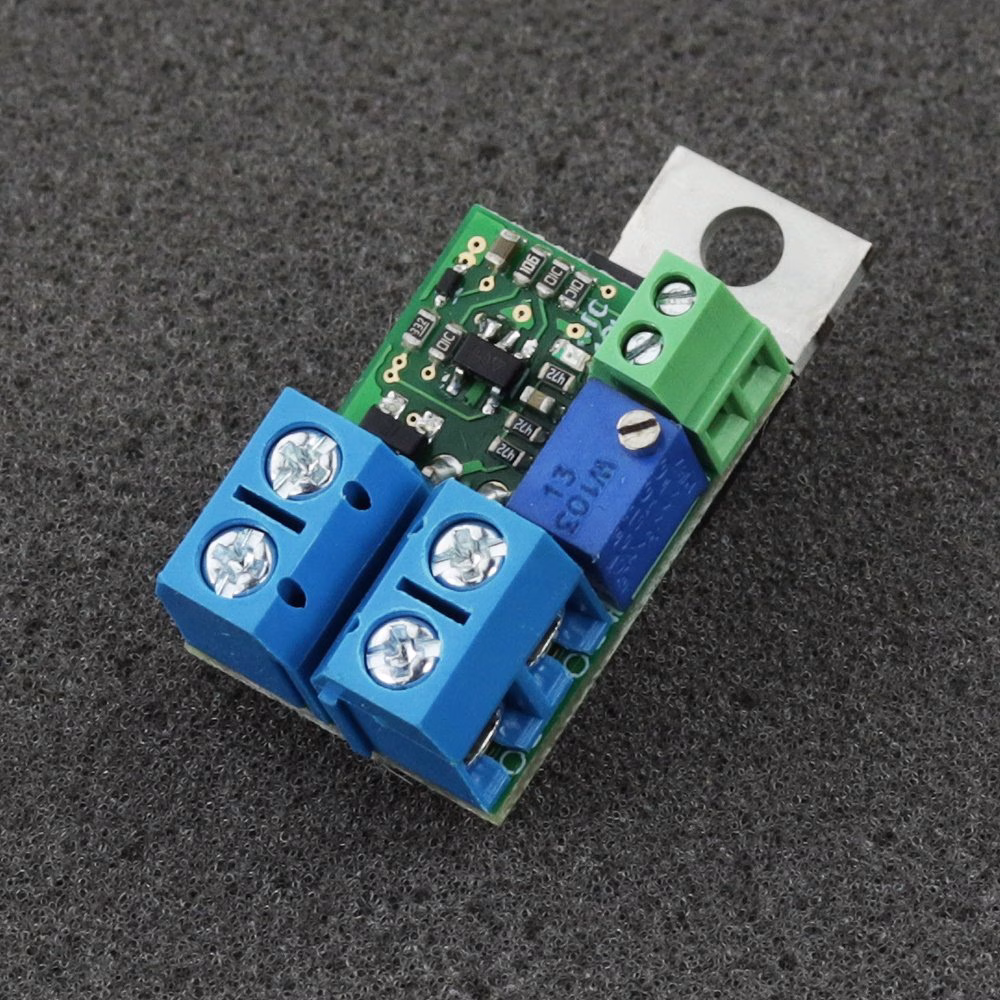

Il TEC-20A-30V è un semplice controllore TEC che integra componenti analogici e un circuito stampato di dimensioni ridotte. Grazie alle elevate correnti operative, questo driver è idoneo per un'ampia gamma di applicazioni. Raggiungendo una precisione di stabilizzazione termica di ±0,4 gradi Celsius, questo dispositivo combina un’elevata capacità di corrente, un ampio intervallo di tensione e un’elevata precisione in un ingombro compatto di 16,5 x 25,5 mm. Funzionando esclusivamente in modalità raffreddamento, questo driver utilizza un feedback di tensione da un termistore NTC per prestazioni ottimali.

Grazie a una scheda a doppio strato e piste larghe, è compatibile con moduli Peltier che richiedono correnti fino a 20 A, mentre i connettori supportano una corrente massima di 13 A. Per moduli Peltier di maggiori dimensioni, si raccomanda di saldare direttamente sulla scheda. Il controllore accetta una tensione di alimentazione da 7 a 25 V, consentendo il collegamento parallelo o in serie dei moduli TEC.

I moduli Peltier possono essere collegati in serie o in parallelo. Per applicazioni ad alta corrente è necessario un cablaggio adeguato con sezioni dei cavi maggiorate.

Raccomandazioni e requisiti

• Si consiglia l'uso di cavi di alimentazione con una sezione minima di 1 mm2.
• Si raccomanda vivamente l'utilizzo di un sensore NTC 10k per prestazioni ottimali.
• La corrente massima che attraversa la scheda dipende dal modulo Peltier utilizzato, che può essere identificata dall'etichetta (ad esempio, 12704 indica 12 V e 4 A, 12715 indica 12 V e 15 A).

Protezione

È necessario monitorare la temperatura del MOSFET, che non deve superare i 70 gradi Celsius.

Il MOSFET deve essere isolato dal dissipatore/piastra utilizzando un pad in silicone e una guaina plastica (inclusi). Un cortocircuito tra il MOSFET e il dissipatore/piastra può danneggiare il driver e rappresentare un pericolo per il dispositivo.
