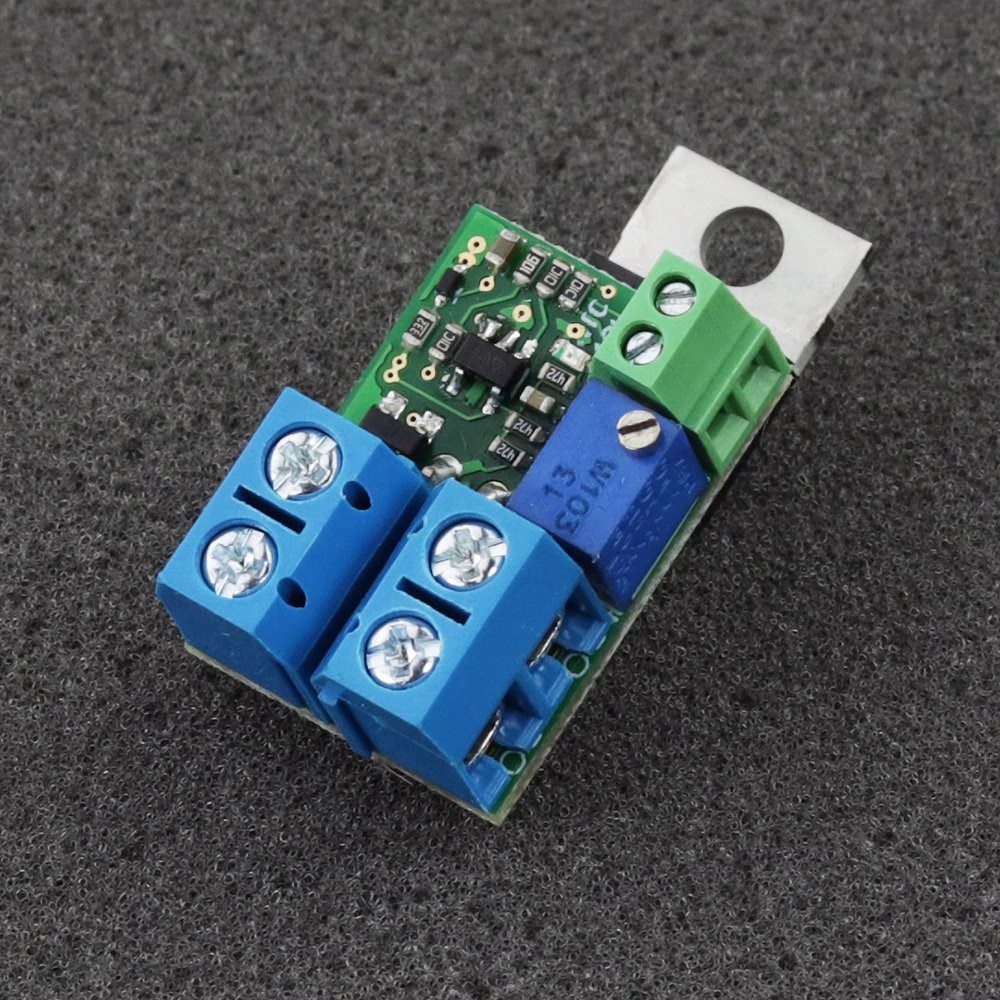

Controlador de Temperatura TEC-20A-30V
El TEC-20A-30V es un controlador TEC compacto con elementos analógicos y una placa PCB pequeña, que proporciona altas corrientes de operación para aplicaciones versátiles. Con una precisión de estabilización de temperatura de ±0.4 grados Celsius, combina grandes capacidades de corriente, un amplio rango de voltaje y un desempeño preciso en dimensiones compactas.
- Leer reseñas (1)
Descargar
Descuentos por volumen
| Cantidad | Precio | Descuento | Usted ahorra |
|---|---|---|---|
| 3 | $29.70 | $3.30 | Hasta $9.90 |
| 10 | $28.05 | $4.95 | Hasta $49.50 |
| 50 | $26.40 | $6.60 | Hasta $330.00 |
| 100 | $24.75 | $8.25 | Hasta $825.00 |
Descripción del producto
Acerca del Controlador de Temperatura TEC-20A-30V
El TEC-20A-30V es un controlador TEC sencillo que incorpora elementos analógicos y una placa PCB de tamaño reducido. Gracias a su alta capacidad de corriente de operación, este controlador es apto para una amplia variedad de aplicaciones. Alcanzando una precisión de estabilización de temperatura de ±0.4 grados Celsius, este dispositivo combina capacidades de alto flujo de corriente, un amplio rango de voltaje y alta precisión dentro de su compacto formato de 16.5 x 25.5 mm. Funcionando exclusivamente en modo de enfriamiento, este controlador emplea retroalimentación de voltaje de un termistor NTC para un rendimiento óptimo.
Con una placa de dos capas y rutas anchas, soporta módulos Peltier con corrientes de hasta 20 A, mientras que los conectores permiten una corriente máxima de 13 A. Para módulos Peltier más grandes, se recomienda la soldadura directa en la placa PCB. El controlador admite un rango de tensión de alimentación de 7 a 25 V, permitiendo la conexión en paralelo o en serie de módulos TEC.
Los módulos Peltier pueden conectarse en serie o en paralelo. Para aplicaciones de alta corriente, es necesario realizar un cableado adecuado con conductores de mayor sección transversal.
Recomendaciones y requisitos
- Recomendamos el uso de cables de alimentación con una sección transversal mínima de 1 mm².
- Recomendamos encarecidamente utilizar un sensor NTC de 10k para un rendimiento óptimo.
- La corriente máxima que circula por la placa depende del módulo Peltier utilizado, la cual puede determinarse por la nomenclatura del propio módulo (por ejemplo, 12704 representa 12 V y 4 A, 12715 representa 12 V y 15 A).
Protección
La temperatura del MOSFET debe ser monitoreada y no debe superar los 70 grados Celsius.
El MOSFET debe estar aislado del disipador/placa utilizando una almohadilla de silicona y una funda plástica (incluida). Un cortocircuito entre el MOSFET y el disipador/placa puede dañar el controlador y representar un riesgo para el equipo.
