TEC-20A-30V Temperatuurregelaar

Over de TEC-20A-30V Temperatuurregelaar

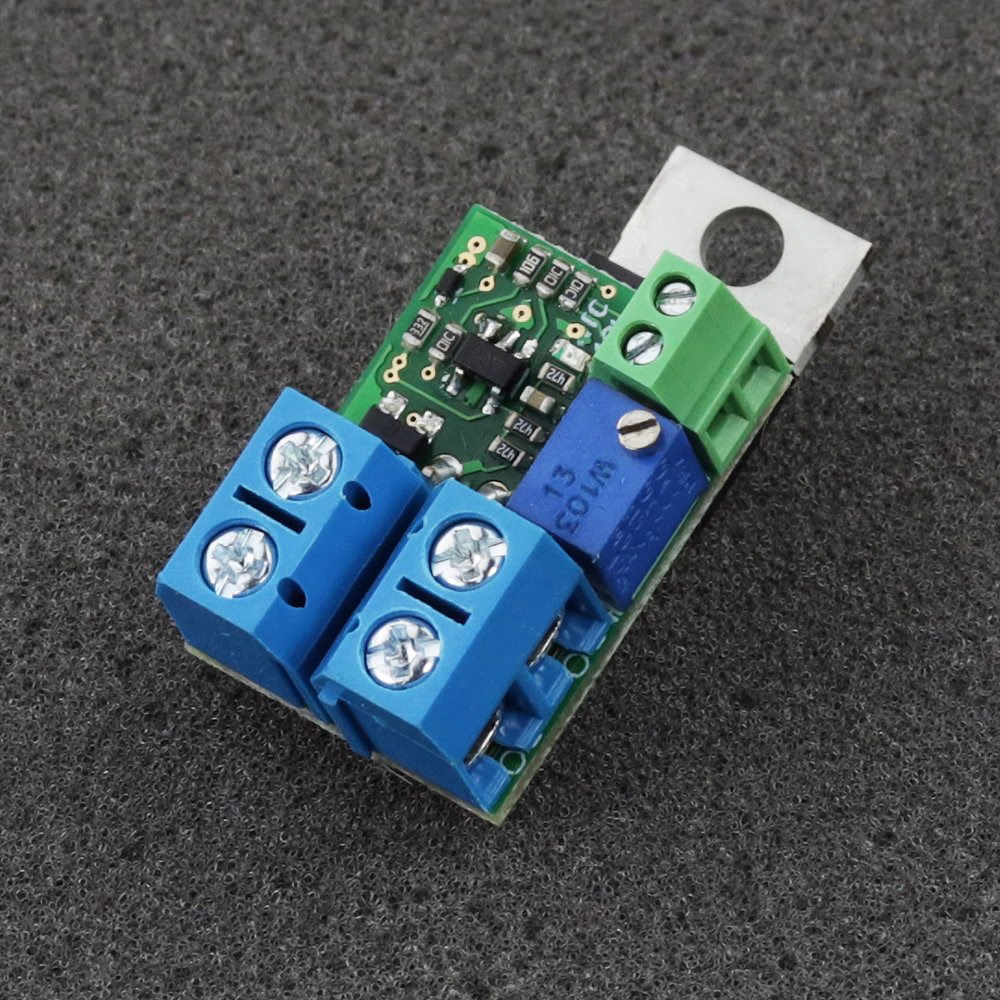

De TEC-20A-30V is een eenvoudige TEC-regelaar met analoge componenten en een kleine printplaat. Dankzij de hoge bedrijfstromen is deze driver geschikt voor een breed scala aan toepassingen. Met een temperatuurstabilisatie-nauwkeurigheid van ±0,4 graden Celsius combineert dit apparaat hoge stroomcapaciteit, een breed spanningsbereik en hoge precisie binnen het compacte formaat van 16,5 x 25,5 mm. Deze driver werkt uitsluitend in koelmodus en maakt gebruik van spanningsfeedback van een NTC-thermistor voor optimale prestaties.

Met een dubbelzijdige printplaat en brede banen ondersteunt hij Peltier-modules met stromen tot 20 A, waarbij de connectoren een maximale stroom van 13 A mogelijk maken. Voor grotere Peltier-modules wordt direct solderen op de printplaat aanbevolen. De regelaar accepteert een voedingsspanningsbereik van 7 tot 25 V, wat parallelle of seriële aansluiting van TEC’s mogelijk maakt.

Peltier-modules kunnen in serie of parallel worden aangesloten. Voor toepassingen met hoge stromen is correcte bedraading met grotere kabeldoorsneden noodzakelijk.

Aanbevelingen en vereisten

• Wij adviseren het gebruik van voedingskabels met een minimale doorsnede van 1 mm2.
• Wij raden sterk het gebruik van een NTC 10k sensor aan voor optimale prestaties.
• De maximale stroom door de printplaat is afhankelijk van de gebruikte Peltier-module, welke kan worden afgeleid uit het typeplaatje (bijv. 12704 staat voor 12 V en 4 A, 12715 voor 12 V en 15 A).

Beveiliging

De temperatuur van de MOSFET dient gecontroleerd te worden en mag niet hoger zijn dan 70 graden Celsius.

De MOSFET moet geïsoleerd worden van het koellichaam/plaat met een siliconen pad en een kunststof huls (inbegrepen). Kortsluiting tussen de MOSFET en het koellichaam/plaat kan de driver beschadigen en vormt een gevaar voor het apparaat.
