TEC-20A-30V Lämpötilasäädin
TEC-20A-30V on kompakti TEC-säädin, jossa on analogisia komponentteja ja pieni piirilevy, tarjoten suuren käyttövirran monipuolisiin käyttökohteisiin. Lämpötilan stabilointitarkkuudella ±0,4 celsiusastetta se yhdistää suuren virrankeston, laajan jännitealueen ja tarkan suorituskyvyn kompaktiin kokoon.
Lataa
Määräalennus
| Määrä | Hinta | Alennus | Säästät |
|---|---|---|---|
| 3 | $29.70 | $3.30 | Jopa $9.90 |
| 10 | $28.05 | $4.95 | Jopa $49.50 |
| 50 | $26.40 | $6.60 | Jopa $330.00 |
| 100 | $24.75 | $8.25 | Jopa $825.00 |
Tuotteen kuvaus
Tietoa TEC-20A-30V-lämpötilasäätimestä

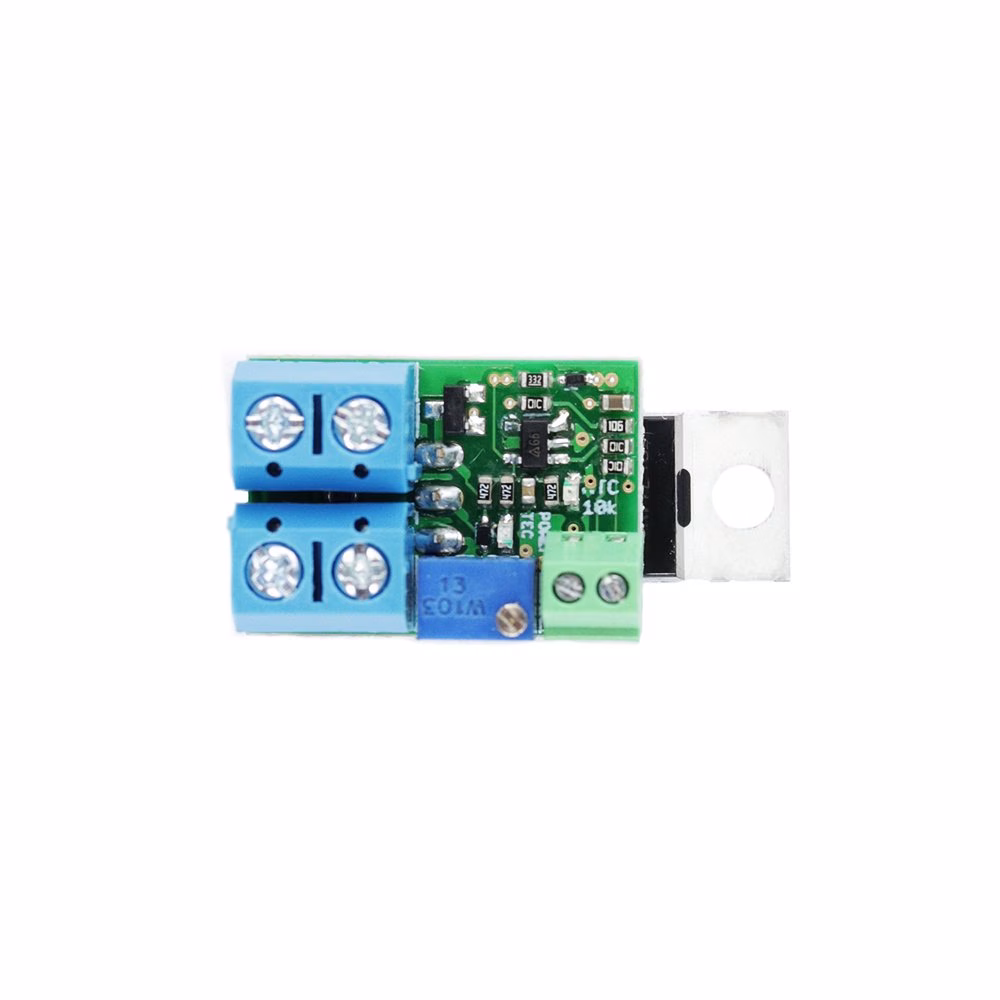

TEC-20A-30V on yksinkertainen TEC-säädin, jossa on analogisia komponentteja ja pieni piirikortti. Suurten käyttövirtojensa ansiosta tämä ajuri soveltuu laajaan käyttöalueeseen. Lämpötilan vakaus ±0,4 celsiusasteen tarkkuudella yhdistyy korkeaan virrankestoon, laajaan jännitealueeseen ja tarkkuuteen kompaktissa 16,5 x 25,5 mm koossa. Laite toimii pelkässä jäähdytystilassa ja hyödyntää NTC-termistorin jännitepalautetta optimaalisen suorituskyvyn saavuttamiseksi.

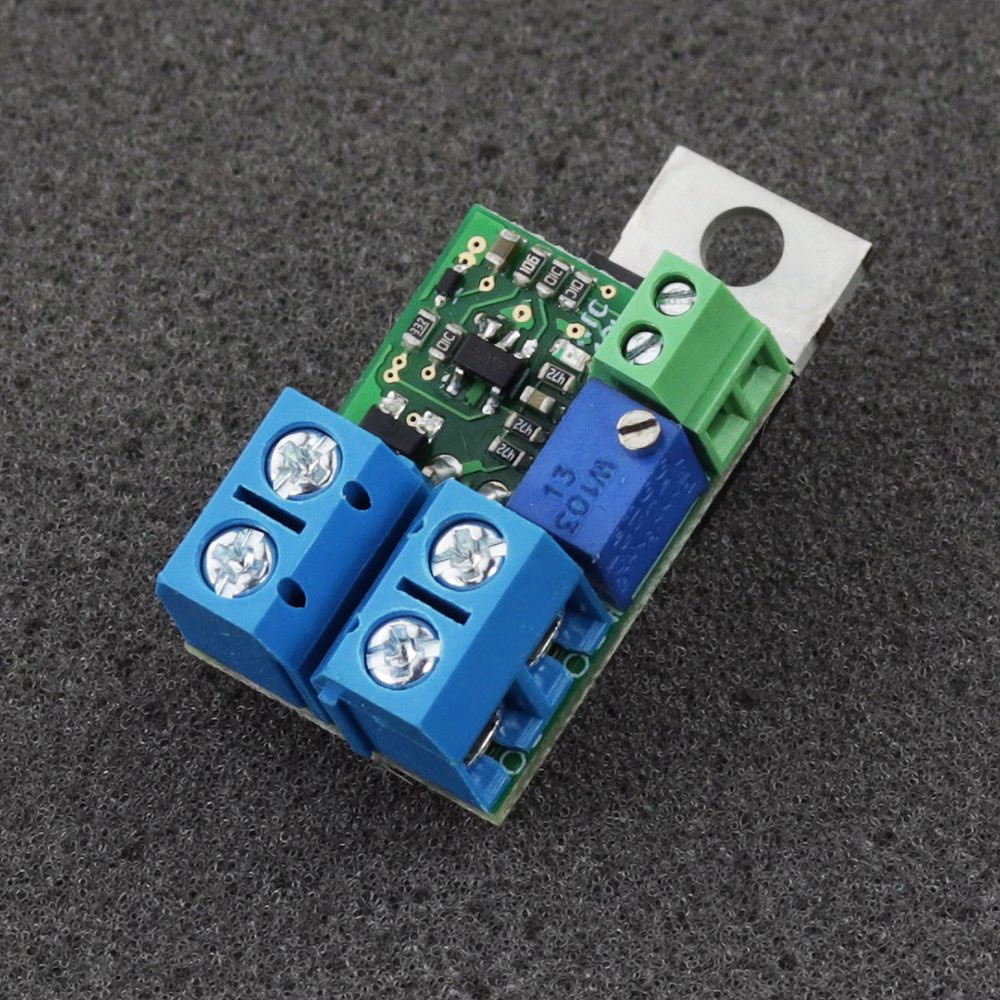

Kaksikerroksinen piirilevy ja leveät kuparipolut mahdollistavat jopa 20 A virran Peltier-elementeille, kun taas liittimet mahdollistavat maksimissaan 13 A virtakuorman. Suuremmille Peltier-elementeille suositellaan suoraa juottamista piirilevylle. Ohjain hyväksyy syöttöjännitealueen 7–25 V, mahdollistaen TEC-elementtien rinnakkais- tai sarjakytkennän.

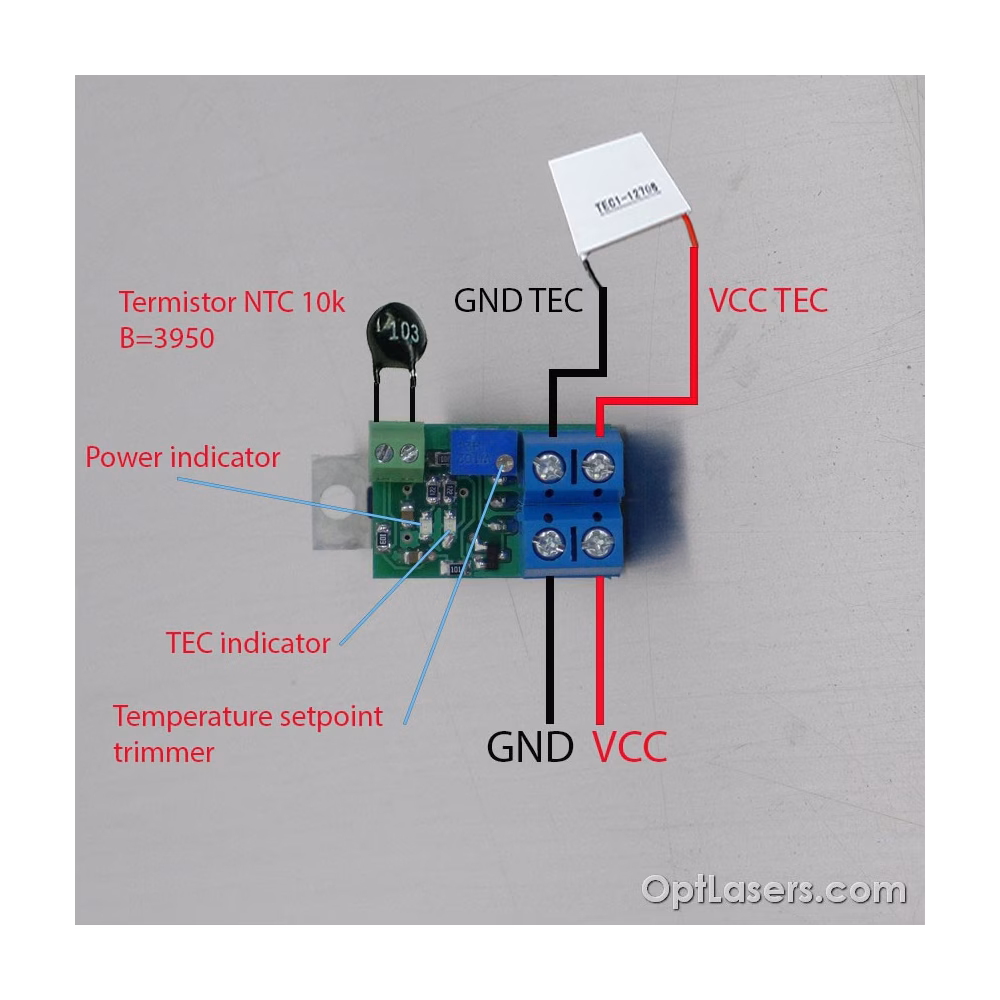

Peltier-elementit voidaan liittää sarjaan tai rinnan. Korkeille virroille tulee käyttää riittävän suuripoikkipintaista johdotusta.
Suositukset ja vaatimukset
- Suosittelemme käyttämään virtakaapeleita, joiden poikkipinta-ala on vähintään 1 mm2.
- Suosittelemme vahvasti NTC 10k -anturien käyttöä parhaan suorituskyvyn saavuttamiseksi.
- Piirikortin läpi kulkevan maksimivirran määrittää käytetty Peltier-elementti, jonka tiedot löytyvät sen merkinnöistä (esim. 12704 vastaa 12 V ja 4 A, 12715 vastaa 12 V ja 15 A).
Suojaus
MOSFETin lämpötilaa tulee seurata, eikä se saa ylittää 70 celsiusastetta.

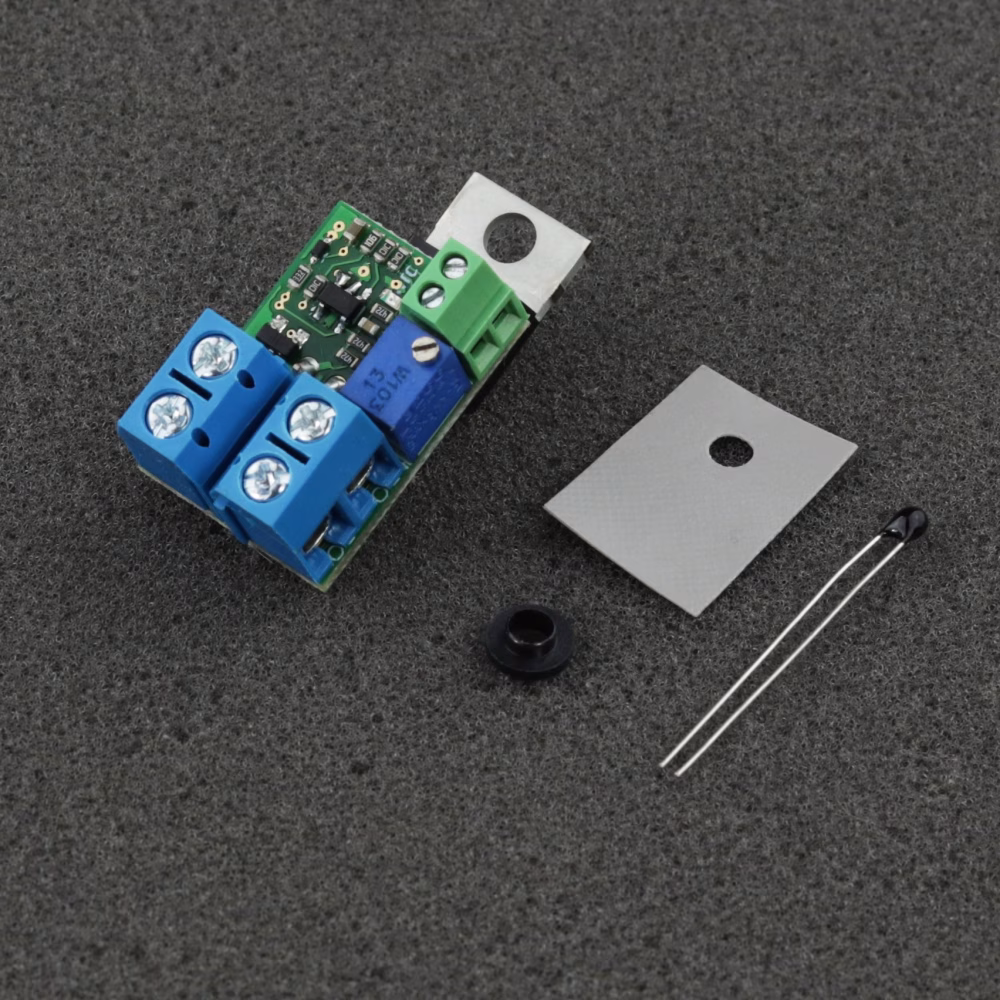

MOSFET tulee eristää jäähdytyslevystä/piirikortista silikonisen eristeen ja muoviholkin (sisältyvät toimitukseen) avulla. Oikosulku MOSFETin ja jäähdytyslevyn/piirikortin välillä voi vaurioittaa ajuria ja aiheuttaa vaaran laitteelle.
