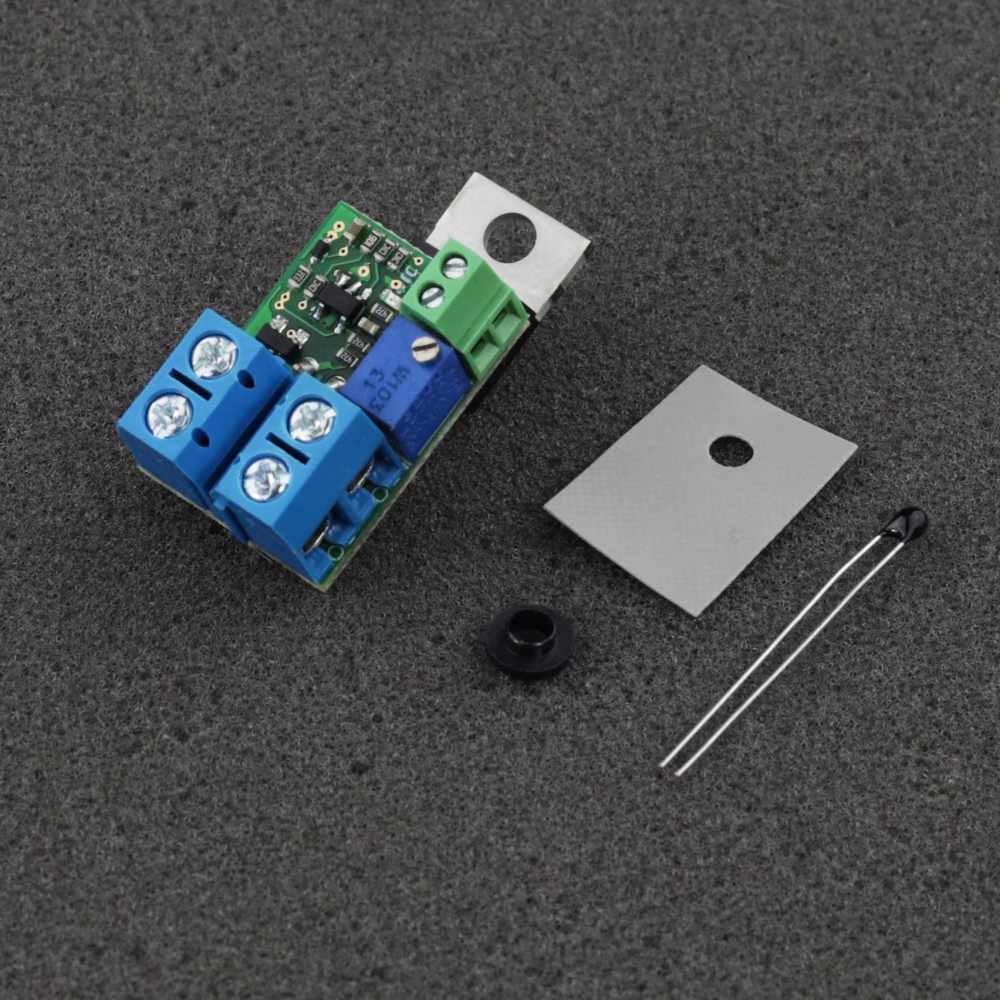

Controler de Temperatură TEC-20A-30V
TEC-20A-30V este un controler TEC compact cu elemente analogice și o placă PCB de dimensiuni reduse, oferind curenți de operare mari pentru aplicații versatile. Cu o precizie a stabilizării temperaturii de ±0,4 grade Celsius, combină capacitatea de curent ridicat, gama largă de tensiuni și performanța precisă în dimensiuni compacte.
Descarcari
Reduceri la volum
| Cantitate | Pret | Reducere | Ai economisit |
|---|---|---|---|
| 3 | $29.70 | $3.30 | Pana la $9.90 |
| 10 | $28.05 | $4.95 | Pana la $49.50 |
| 50 | $26.40 | $6.60 | Pana la $330.00 |
| 100 | $24.75 | $8.25 | Pana la $825.00 |
Descriere produs
Despre Controlerul de Temperatură TEC-20A-30V
TEC-20A-30V este un controler TEC simplu, echipat cu elemente analogice și o placă PCB de dimensiuni reduse. Datorită curenților operaționali ridicați, acest driver este adecvat pentru o gamă largă de aplicații. Oferind o precizie a stabilizării temperaturii de ±0,4 grade Celsius, acest dispozitiv îmbină capacitatea de a furniza curenți mari, un interval extins de tensiuni și o precizie ridicată în formatul său compact de 16,5 x 25,5 mm. Funcționând exclusiv în modul de răcire, acest driver utilizează feedback-ul de tensiune de la un termistor NTC pentru performanță optimă.
Cu o placă cu două straturi și trasee largi, permite utilizarea modulelor Peltier cu curenți de până la 20 A, iar conectorii asigură un curent maxim de 13 A. Pentru modulele Peltier de putere mai mare, se recomandă lipirea directă pe placa PCB. Controlerul acceptă tensiuni de alimentare între 7 și 25 V, permițând conectarea în paralel sau în serie a modulelor TEC.
Modulele Peltier pot fi conectate în serie sau în paralel. Pentru aplicațiile cu curent mare, este necesară o cablare adecvată, cu secțiuni transversale mari ale conductoarelor.
Recomandări și cerințe
- Recomandăm utilizarea cablurilor de alimentare cu o secțiune transversală minimă de 1 mm2.
- Recomandăm cu insistență utilizarea unui senzor NTC 10k pentru performanță optimă.
- Curentul maxim care traversează placa depinde de modulul Peltier utilizat, care poate fi identificat după marcajul acestora (de ex., 12704 reprezintă 12 V și 4 A, 12715 reprezintă 12 V și 15 A).
Protecție
Temperatura MOSFET-ului trebuie monitorizată și nu poate depăși 70 de grade Celsius.
MOSFET-ul trebuie izolat de radiator/plăcuță prin utilizarea unui pad din silicon și a unui manșon din plastic (incluse). Un scurtcircuit între MOSFET și radiator/plăcuță poate deteriora driverul și reprezintă un pericol pentru dispozitiv.
