TEC-20A-30V температурен контролер

Относно TEC-20A-30V температурен контролер

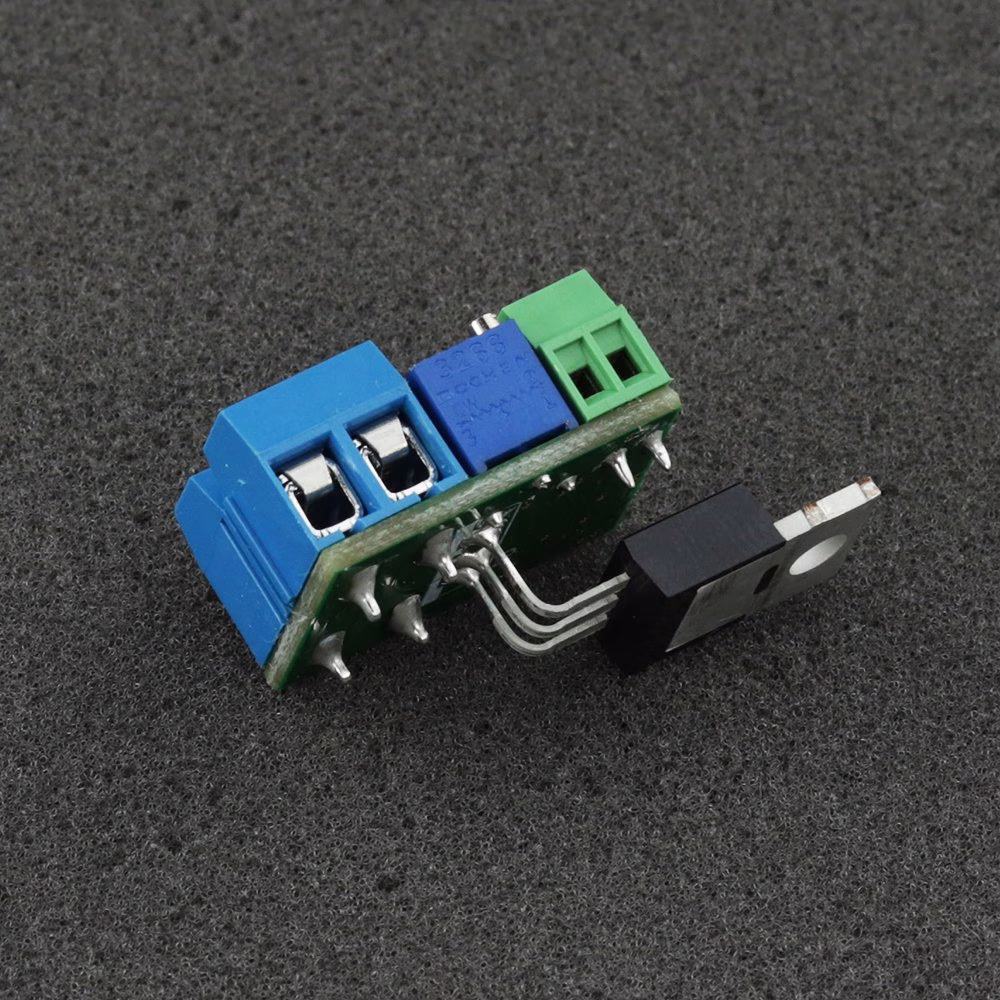

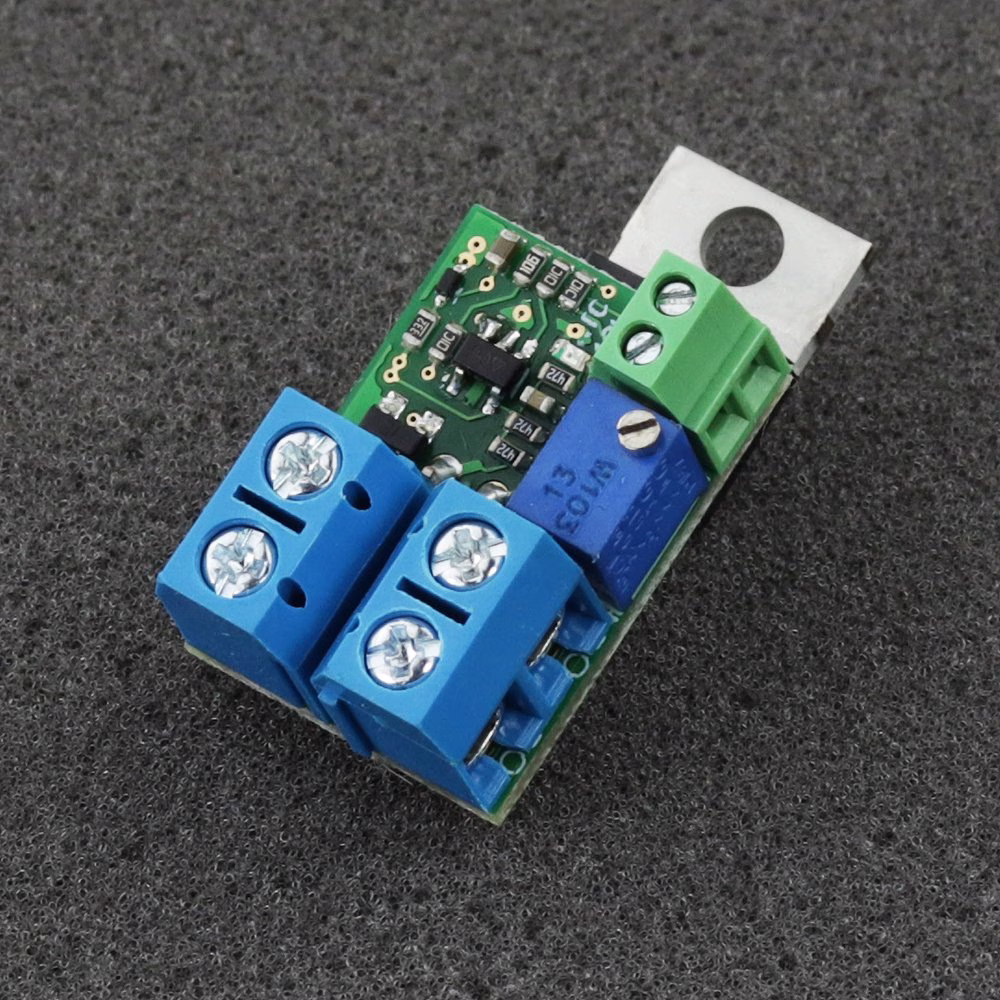

TEC-20A-30V е опростен TEC контролер, който се характеризира с аналогови елементи и компактен печатен плат (PCB). Благодарение на високите работни токове този драйвер е подходящ за широк спектър от приложения. С постигане на точност на стабилизацията на температурата от ±0.4 градуса Целзий, устройството съчетава способност за работа с висок ток, широк обхват на напрежението и висока прецизност в компактни размери от 16.5 x 25.5 mm. Работещ изключително в режим на охлаждане, този драйвер използва напреженова обратна връзка от NTC термистор за оптимална работа.

С двуслоен плат и широки проводящи пътеки продуктът поддържа Пелтие модули с ток до 20 A, докато конекторите позволяват максимален ток от 13 A. За по-големи Пелтие модули се препоръчва директно запояване към платката PCB. Контролерът работи с захранващо напрежение в диапазона 7 до 25 V, което позволява паралелно или серийно свързване на TEC модули.

Пелтие модулите могат да се свързват серийно или паралелно. За приложения с висок ток е необходимо правилно окабеляване с кабели с по-голямо сечение.

Препоръки и изисквания

• Препоръчваме използване на захранващи кабели с минимално напречно сечение от 1 mm2.
• Силно препоръчваме използването на NTC 10k сензор за оптимална работа.
• Максималният ток, преминаващ през платката, зависи от използвания Пелтие модул, което може да се определи от маркировката (напр. 12704 означава 12 V и 4 A, 12715 означава 12 V и 15 A).

Защита

Температурата на MOSFET трябва да се наблюдава и не трябва да надвишава 70 градуса Целзий.

MOSFET транзисторът трябва да бъде изолиран от охладителя/плочата чрез силиконова подложка и пластмасова втулка (включени в комплекта). Късо съединение между MOSFET и охладителя/плочата може да повреди драйвера и да създаде опасност за устройството.
