Контроллер температуры TEC-20A-30V
TEC-20A-30V — компактный контроллер на термоэлектрическом охладителе c аналоговыми элементами и малогабаритной печатной платой, обеспечивающий высокие рабочие токи для универсального применения. Благодаря точности стабилизации температуры ±0,4 °C он сочетает высокотоковые возможности, широкий диапазон напряжений и точную работу при компактных размерах.
Скачать
Оптовые скидки
| Количество | Цена | Скидка | Вы экономите |
|---|---|---|---|
| 3 | $29.70 | $3.30 | До $9.90 |
| 10 | $28.05 | $4.95 | До $49.50 |
| 50 | $26.40 | $6.60 | До $330.00 |
| 100 | $24.75 | $8.25 | До $825.00 |
Описание продукта
О температурном контроллере TEC-20A-30V

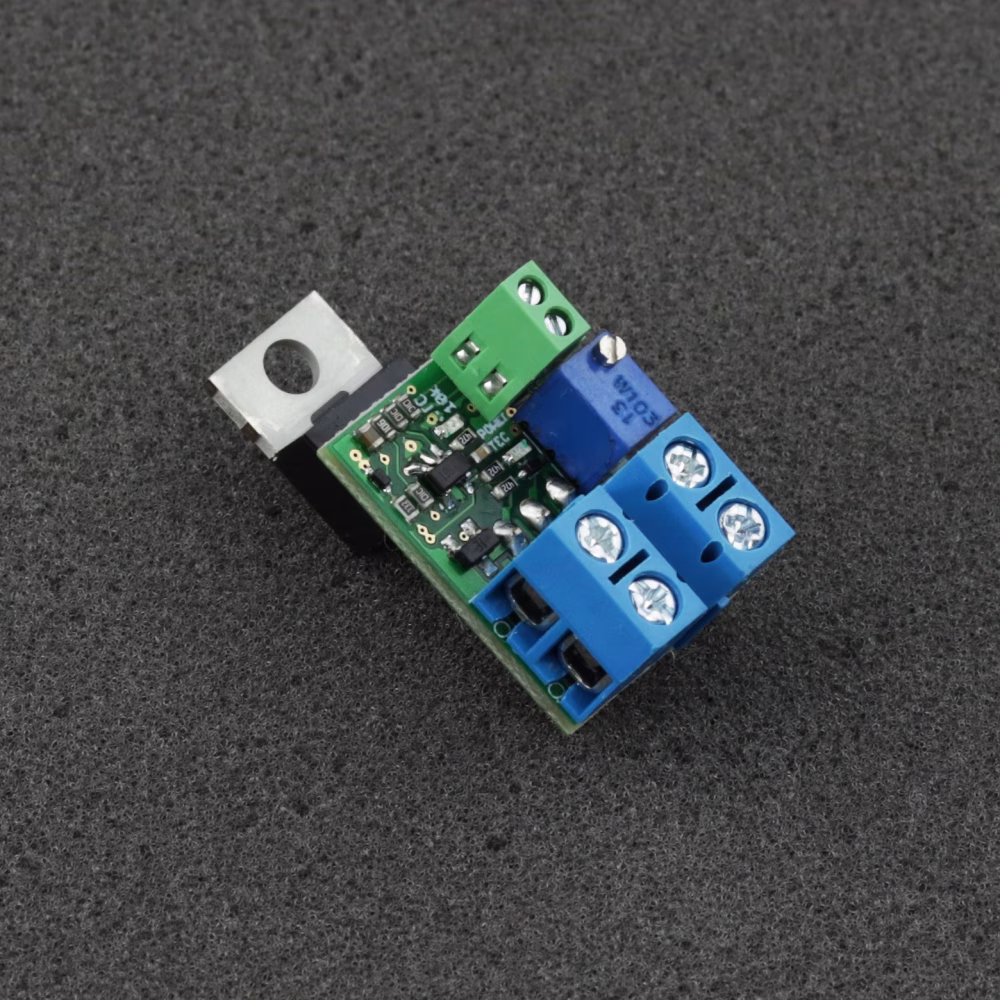

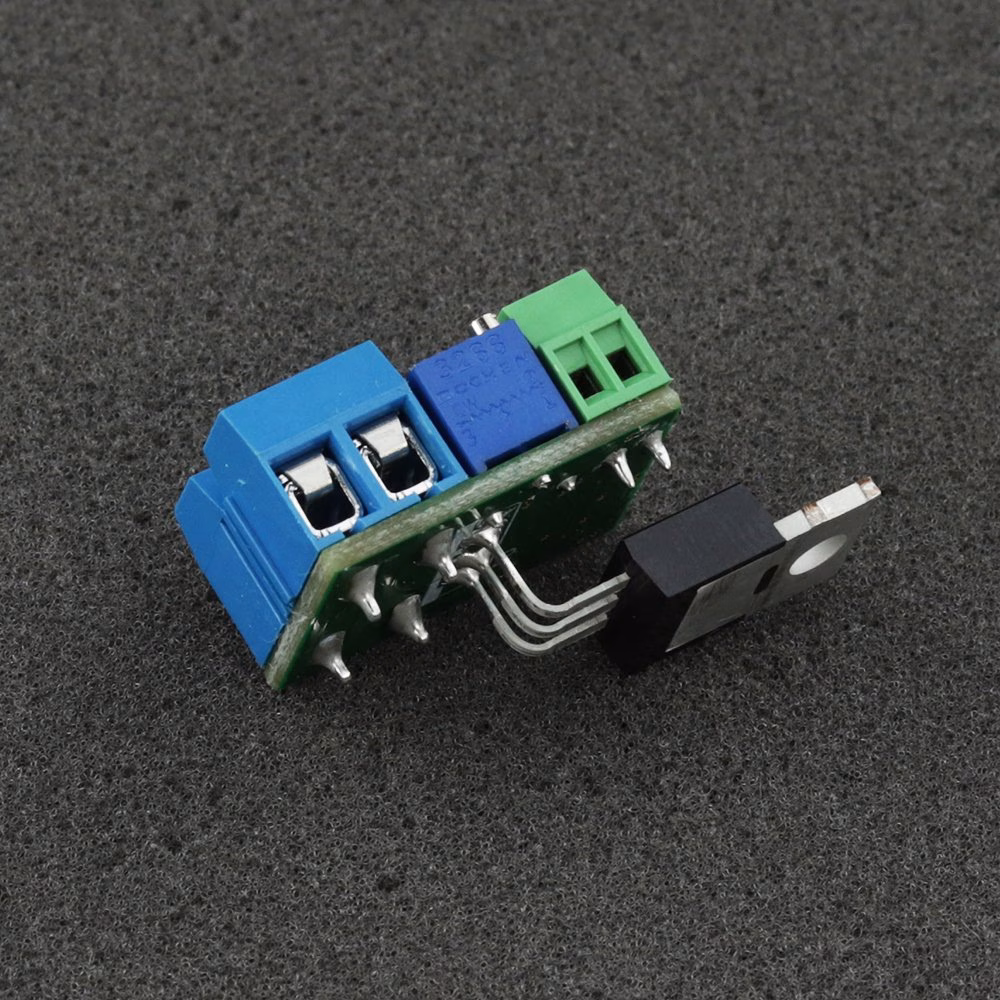

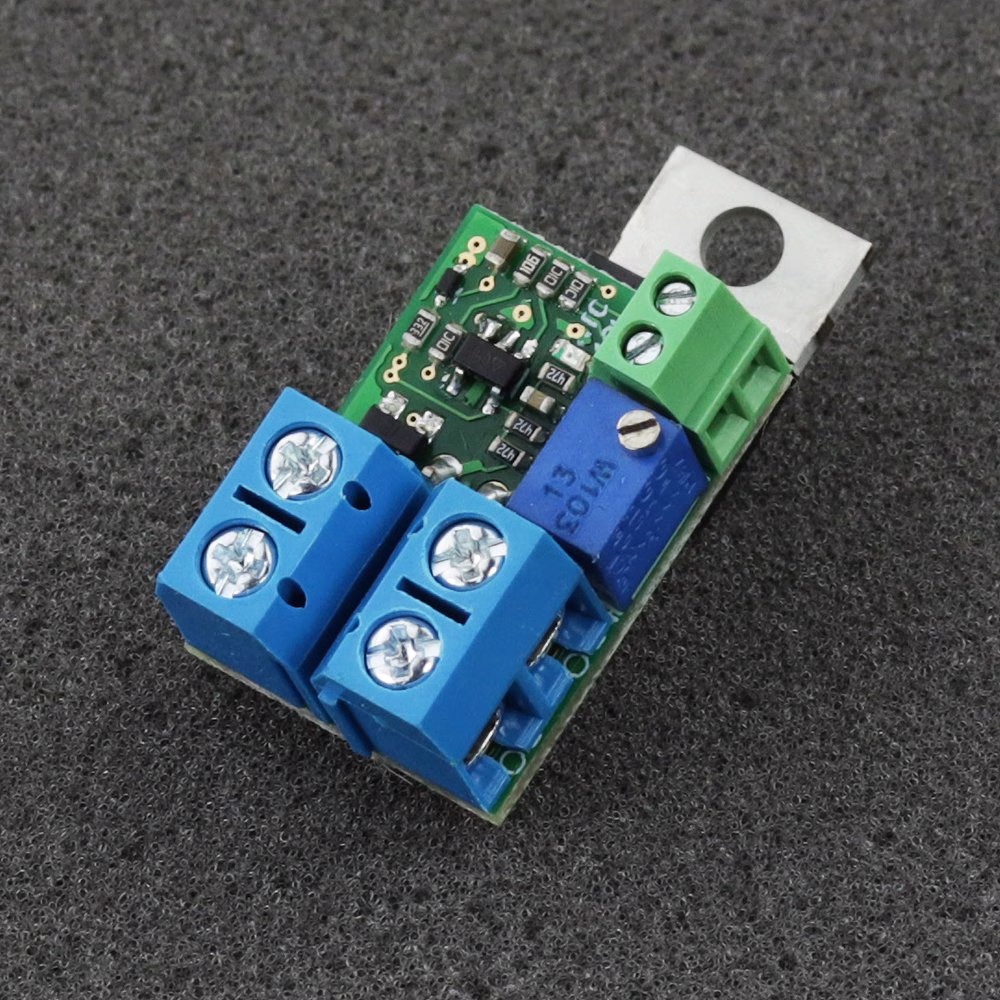

TEC-20A-30V представляет собой простой контроллер на термоэлектрическом охладителе (TEC), оснащённый аналоговыми элементами и компактной печатной платой. Благодаря высоким рабочим токам этот драйвер подходит для широкого спектра применений. Достигая точности стабилизации температуры ±0,4 °C, устройство сочетает в себе высокотоковые возможности, широкий диапазон напряжений и высокую точность при размерах всего 16,5 x 25,5 мм. Работая исключительно в режиме охлаждения, этот драйвер использует обратную связь по напряжению от термистора NTC для оптимальной работы.
Благодаря двухслойной плате и широким токопроводящим дорожкам устройство поддерживает модули Пельтье с током до 20 А, а разъёмы обеспечивают максимальный ток 13 А. Для работы с более крупными модулями Пельтье рекомендуется прямое припаивание к плате. Контроллер поддерживает диапазон питающего напряжения от 7 до 25 В, что позволяет подключать модули TEC параллельно или последовательно.

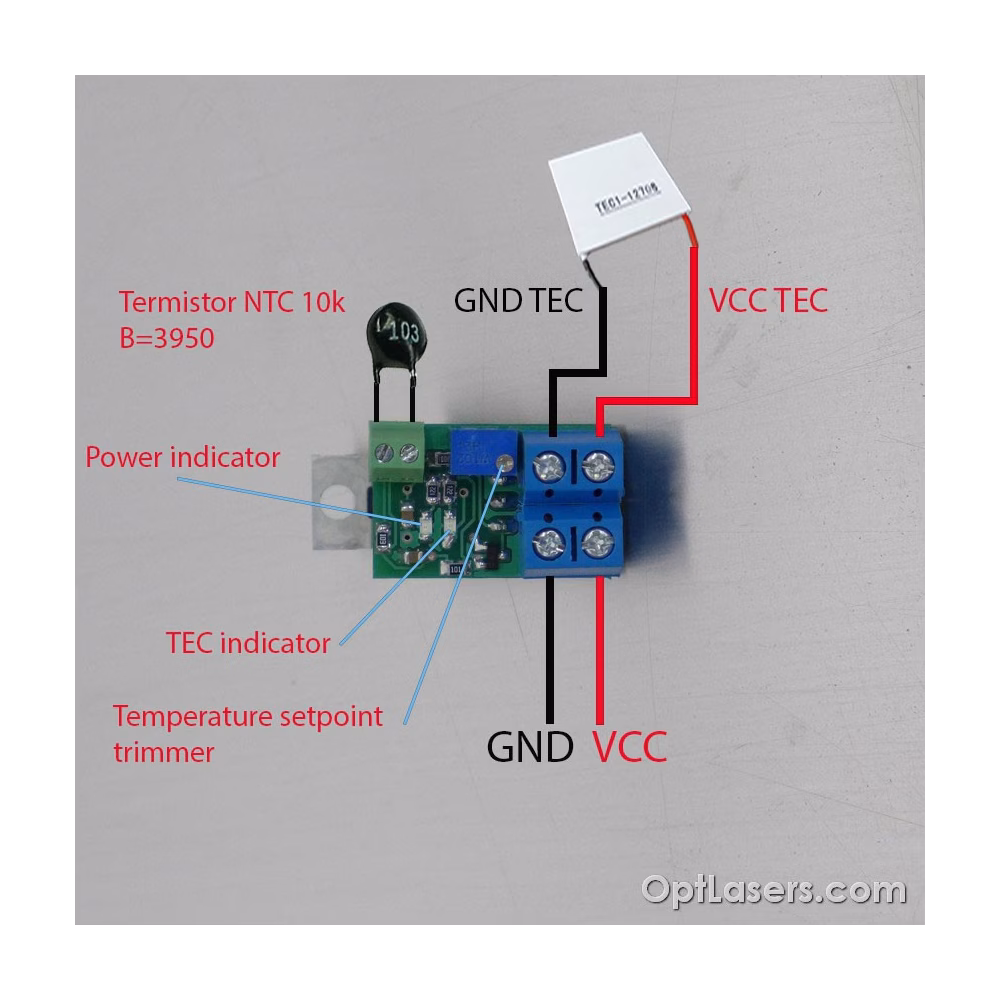

Модули Пельтье могут быть подключены последовательно или параллельно. Для работы с высокими токами требуется использование кабелей увеличенного сечения.
Рекомендации и требования
- Рекомендуется использовать силовые кабели с минимальным сечением 1 мм².
- Настоятельно рекомендуется использовать датчик NTC 10k для обеспечения оптимальной работы.
- Максимальный ток через плату зависит от используемого модуля Пельтье, который можно определить по маркировке (например, 12704 обозначает 12 В и 4 А, 12715 — 12 В и 15 А).
Защита
Температура MOSFET должна контролироваться и не должна превышать 70 °C.

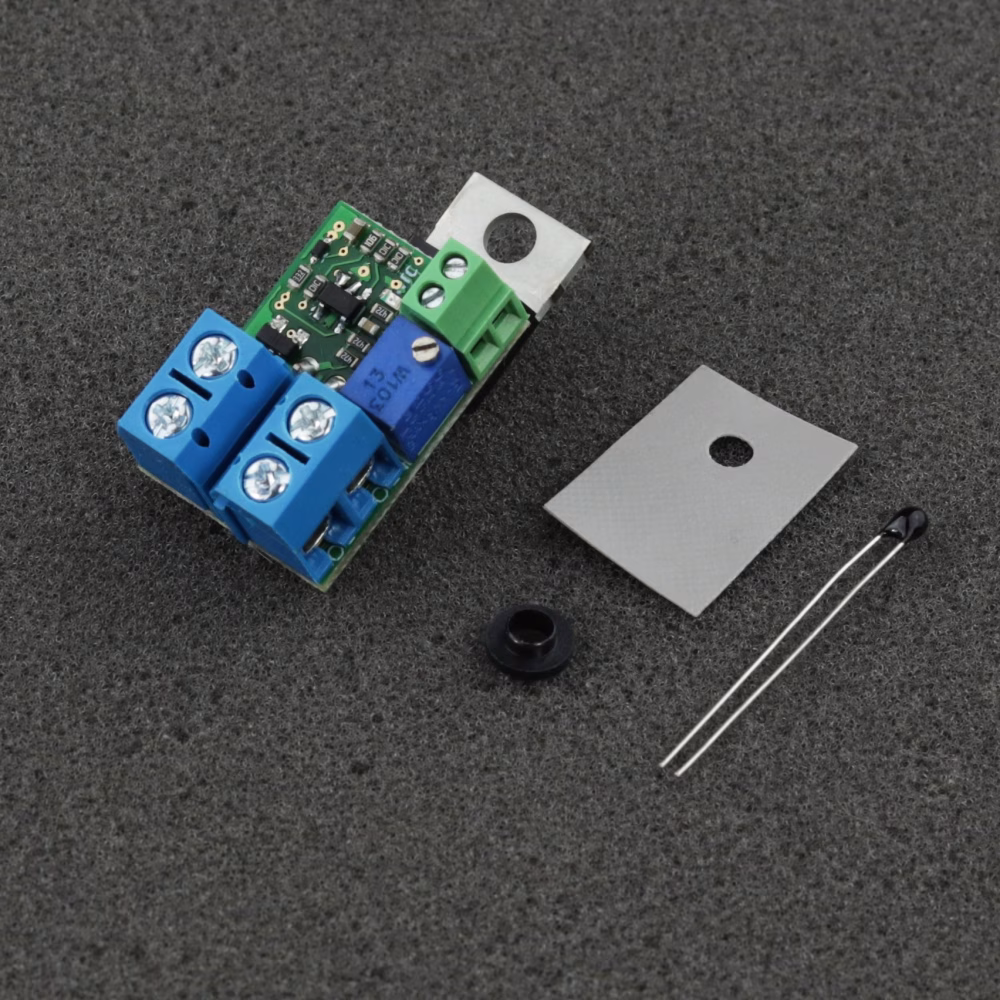

MOSFET необходимо изолировать от радиатора/пластины с помощью силиконовой прокладки и пластиковой втулки (в комплекте). Короткое замыкание между MOSFET и радиатором/пластиной может привести к повреждению драйвера и представлять опасность для устройства.
