TEC-20A-30V Hőmérséklet-szabályozó
A TEC-20A-30V egy kompakt TEC vezérlő analóg elemekkel és kis méretű NYÁK-lappal, amely nagy üzemi áramokat kínál sokoldalú ipari alkalmazásokhoz. ±0,4 Celsius-fokos hőmérséklet-stabilizációs pontosságával nagy áramerősségű működést, széles feszültségtartományt és precíz szabályozást biztosít kompakt méretben.
Letöltés
Mennyiségi kedvezmény
| Mennyiség | Ár | Kedvezmény | Megtakarítás |
|---|---|---|---|
| 3 | $29.70 | $3.30 | -ig $9.90 |
| 10 | $28.05 | $4.95 | -ig $49.50 |
| 50 | $26.40 | $6.60 | -ig $330.00 |
| 100 | $24.75 | $8.25 | -ig $825.00 |
Termék leírása
A TEC-20A-30V Hőmérséklet-szabályozóról

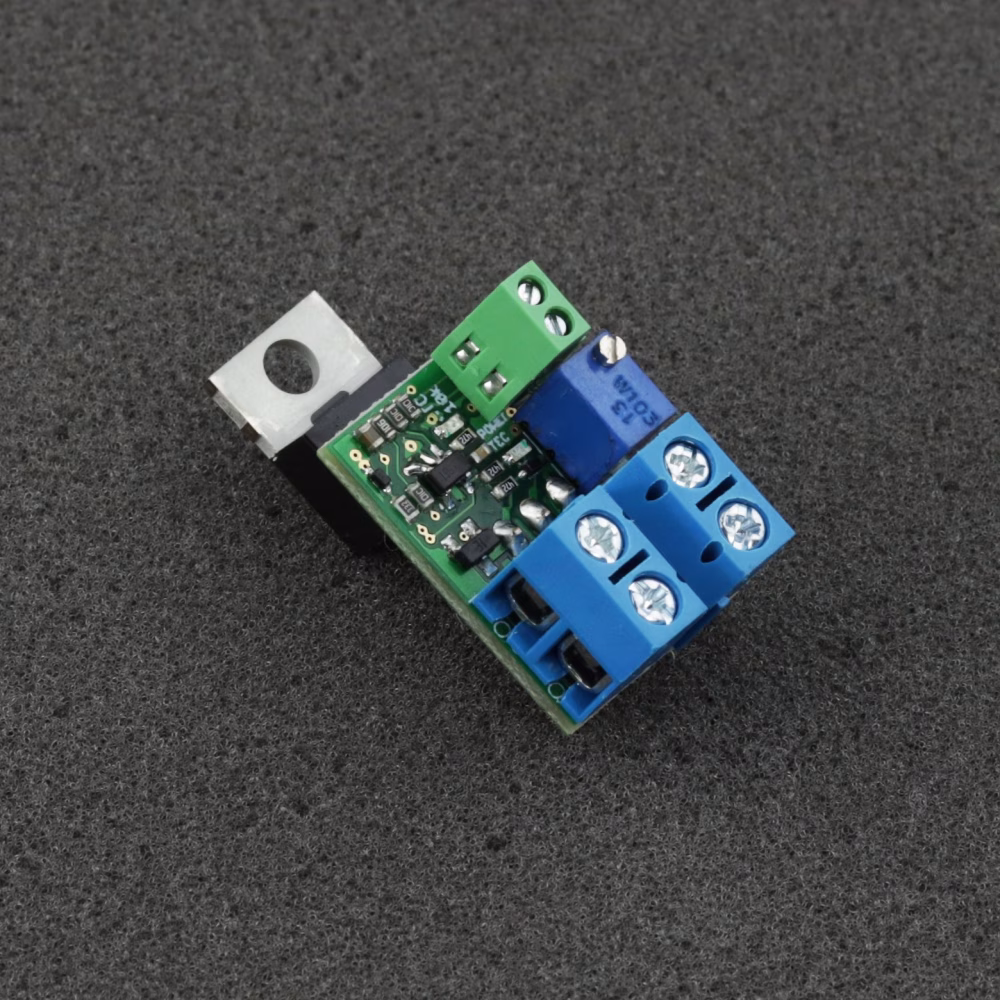

A TEC-20A-30V egy egyszerű TEC vezérlő, amely analóg elemeket és kompakt méretű NYÁK-lapot tartalmaz. Magas üzemi áramainak köszönhetően ez a meghajtó számos alkalmazáshoz alkalmas. ±0,4 Celsius-fokos hőmérséklet-stabilizációs pontosságot elérve ez az eszköz nagy áramterhelhetőséget, széles feszültségtartományt és magas precizitást kínál egy mindössze 16,5 x 25,5 mm-es kivitelben. Csak hűtési üzemmódban működik, és teljesítménye optimalizálása érdekében az NTC termisztor feszültség-visszacsatolását használja.
Két rétegű NYÁK-lapjának és széles vezetősávjainak köszönhetően akár 20 A áramig támogatja a Peltier modulokat, míg a csatlakozók legfeljebb 13 A áramerősséget tesznek lehetővé. Nagyobb Peltier modulok esetén a közvetlen forrasztás javasolt a NYÁK-lapra. A vezérlő 7 és 25 V közötti tápfeszültséget fogad, így a TEC-ek párhuzamos vagy soros összekötése is lehetséges.
A Peltier modulok sorosan vagy párhuzamosan is beköthetők. Nagyáramú alkalmazásokhoz megfelelő vezetékezés, nagyobb keresztmetszetű kábelekkel szükséges.
Ajánlások és követelmények
- Legalább 1 mm2 keresztmetszetű tápkábelek használatát javasoljuk.
- Az optimális teljesítmény elérése érdekében erősen ajánlott NTC 10k szenzor alkalmazása.
- A panelen átfolyó maximális áram a használt Peltier modultól függ, amely annak címkéjén van feltüntetve (pl. 12704: 12 V és 4 A, 12715: 12 V és 15 A).
Védelem
A MOSFET hőmérsékletét folyamatosan figyelni kell, és nem haladhatja meg a 70 Celsius-fokot.

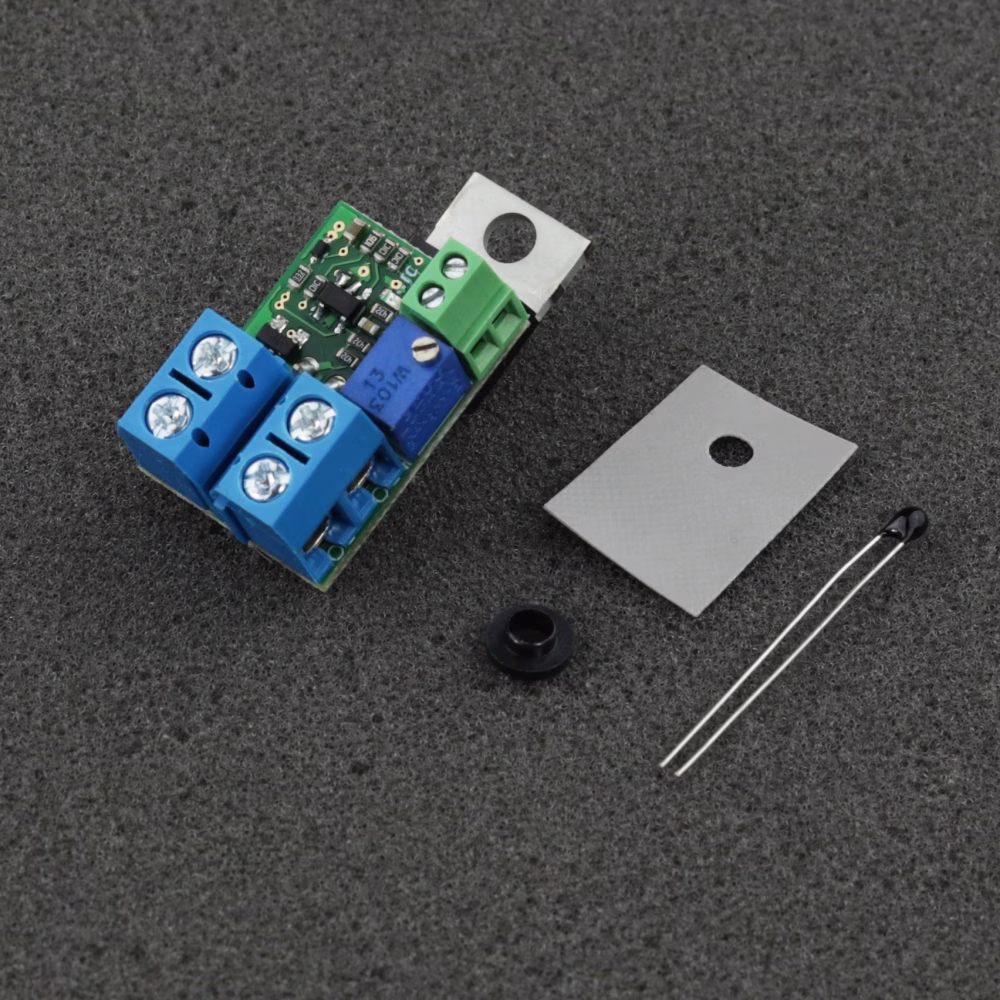

A MOSFET-et szigetelni kell a hűtőbordától/laptól szilikon alátét segítségével, valamint műanyag hüvellyel (ami a csomagban található). A MOSFET és a hűtőborda/lap közötti rövidzárlat meghibásodást okozhat a meghajtóban, valamint veszélyeztetheti a készüléket.
