TEC-20A-30V Sıcaklık Kontrol Cihazı
TEC-20A-30V, analog bileşenlere ve küçük bir PCB karta sahip kompakt bir TEC kontrolcüsüdür ve yüksek çalışma akımları ile çok yönlü uygulamalara imkan tanır. ±0,4 santigrat derece sıcaklık stabilizasyon hassasiyeti ile, yüksek akım kapasitesini, geniş voltaj aralığını ve hassas performansı kompakt boyutlarında birleştirir.
İndir
Toplu İndirimler
| Miktar | Fiyat | İndirim | Kazancınız |
|---|---|---|---|
| 3 | $29.70 | $3.30 | Sınır $9.90 |
| 10 | $28.05 | $4.95 | Sınır $49.50 |
| 50 | $26.40 | $6.60 | Sınır $330.00 |
| 100 | $24.75 | $8.25 | Sınır $825.00 |
Ürün açıklaması
TEC-20A-30V Sıcaklık Kontrol Cihazı Hakkında

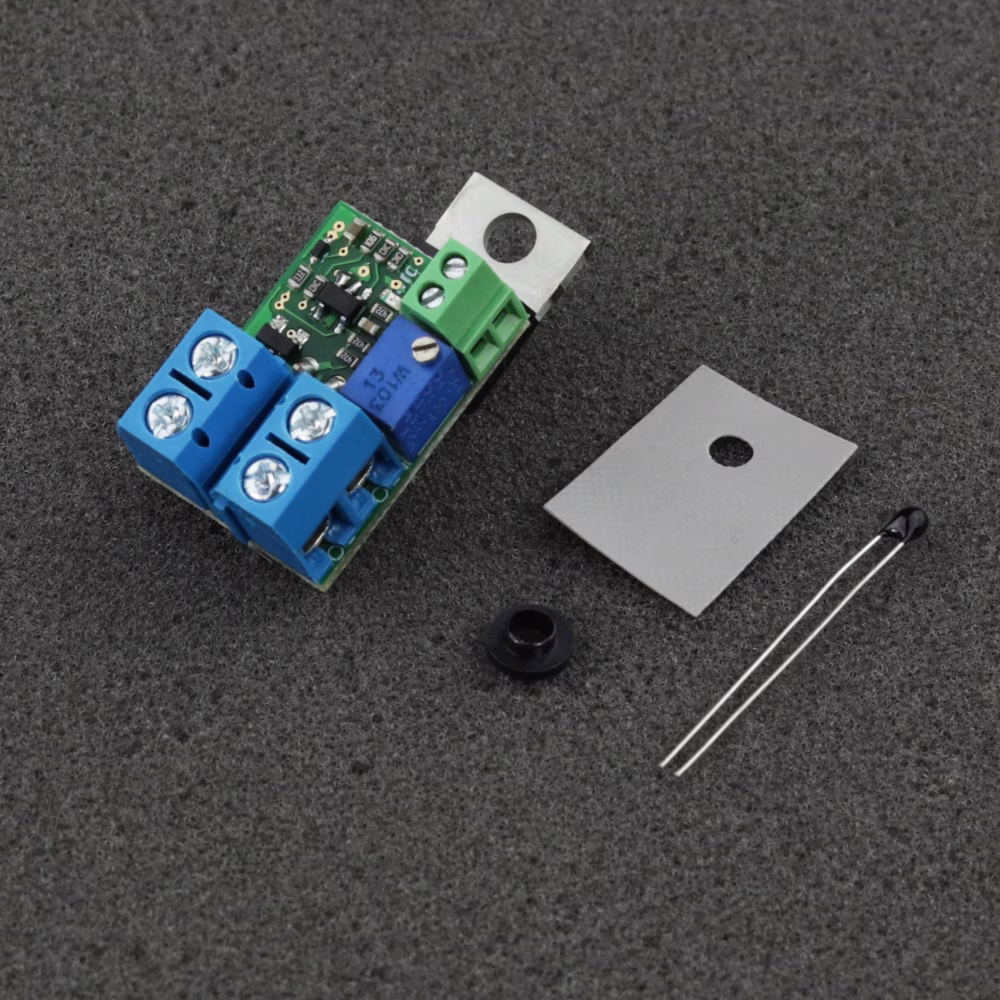

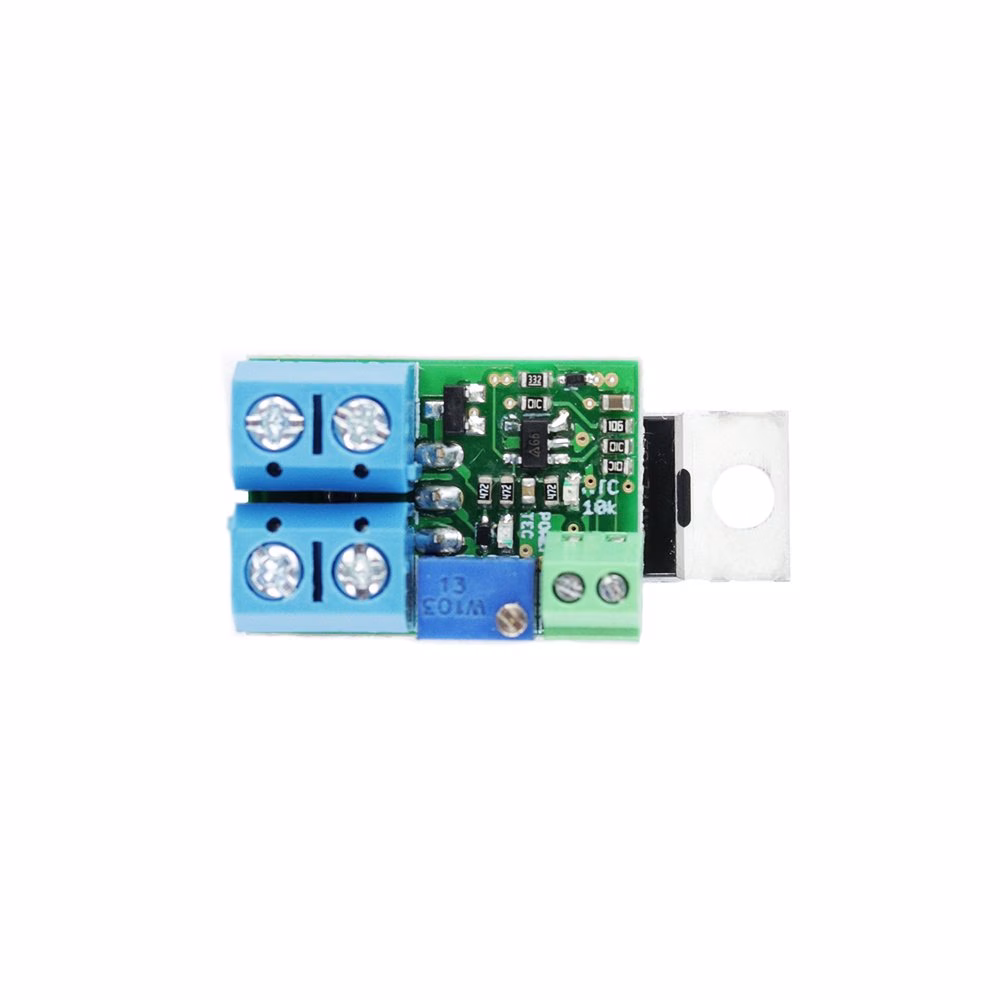

TEC-20A-30V, analog bileşenlere ve küçük bir PCB karta sahip basit bir TEC kontrolcüsüdür. Yüksek çalışma akımları sayesinde, bu sürücü çok çeşitli uygulamalar için uygundur. ±0,4 santigrat derece sıcaklık stabilizasyon hassasiyetine ulaşabilen bu cihaz, yüksek akım kapasitesi, geniş voltaj aralığı ve yüksek hassasiyeti kompakt 16,5 x 25,5 mm ölçülerinde bir yapıda birleştirir. Yalnızca soğutma modunda çalışan bu sürücü, optimum performans için NTC termistörden gelen voltaj geri beslemesi kullanır.
Çift katmanlı plaka ve geniş yollar sayesinde, 20 A'ya kadar akımlara sahip Peltier modülleri desteklerken, bağlantı terminalleri maksimum 13 A akım sağlar. Daha büyük Peltier modülleri için, modülün doğrudan PCB kartına lehimlenmesi önerilir. Kontrol cihazı, 7 ila 25 V arasında bir besleme voltajı aralığını kabul eder ve TEC'lerin paralel veya seri bağlantısına olanak tanır.
Peltier modülleri seri veya paralel şekilde bağlanabilir. Yüksek akım uygulamaları için, daha büyük kesitli kablo ile uygun bir bağlantı gereklidir.
Tavsiyeler ve Gereksinimler
- Minimum 1 mm2 kesitli güç kablolarının kullanılması önerilir.
- En iyi performans için mutlaka NTC 10k sensör kullanılmasını öneriyoruz.
- Karttan geçen maksimum akım, kullanılan Peltier modülüne bağlıdır ve bu bilgi modül etiketinden belirlenebilir (ör: 12704 - 12 V ve 4 A, 12715 - 12 V ve 15 A).
Koruma
MOSFET sıcaklığı izlenmeli ve 70 santigrat dereceden yüksek olmamalıdır.

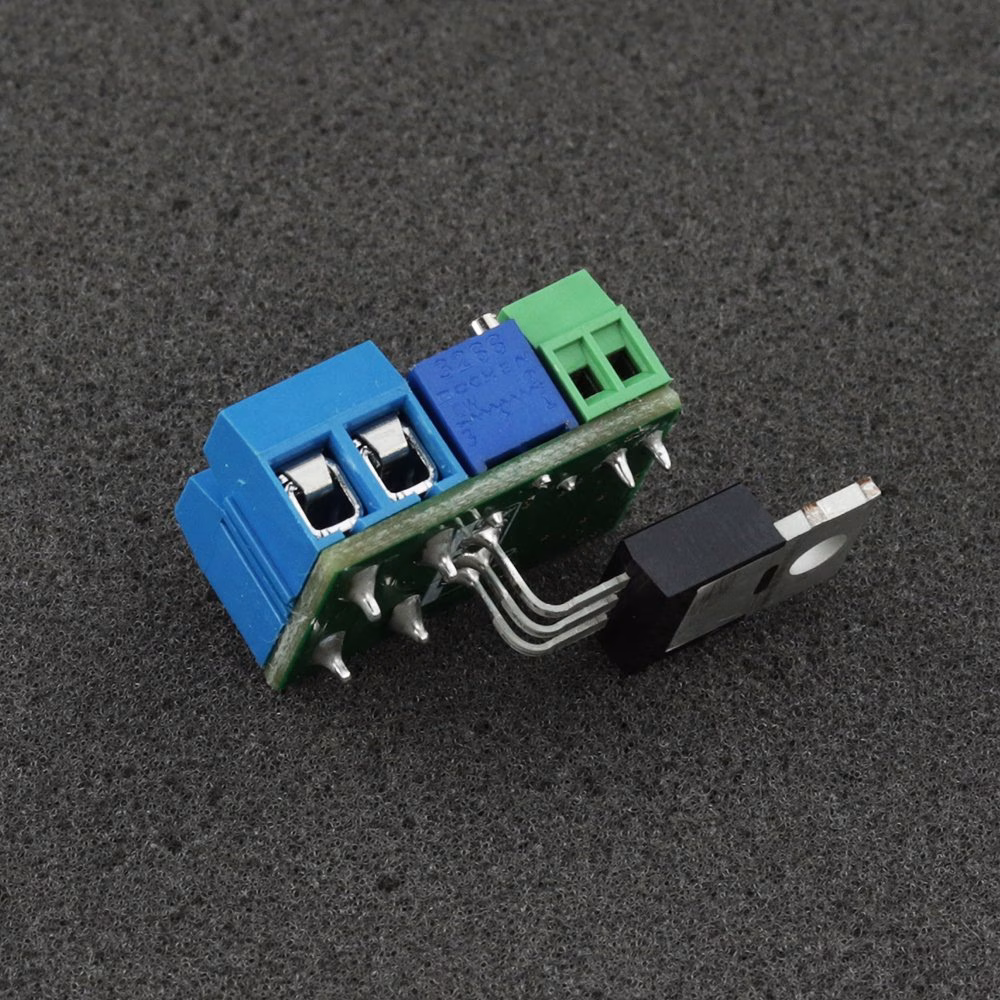

MOSFET, silikon ped ve plastik kılıf (dahil) kullanılarak soğutucu/plakadan izole edilmelidir. MOSFET ile soğutucu/plaka arasındaki kısa devre, sürücüyü hasara uğratabilir ve cihaza zarar verebilir.
