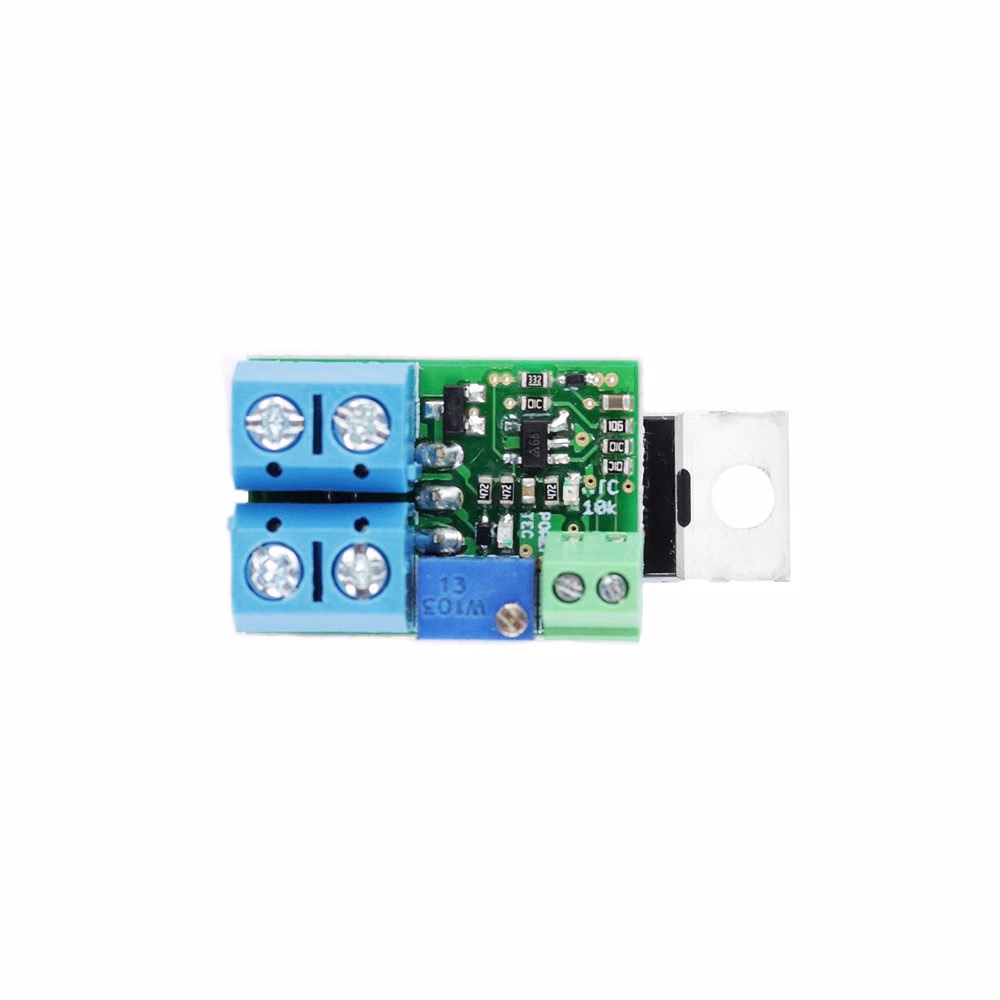

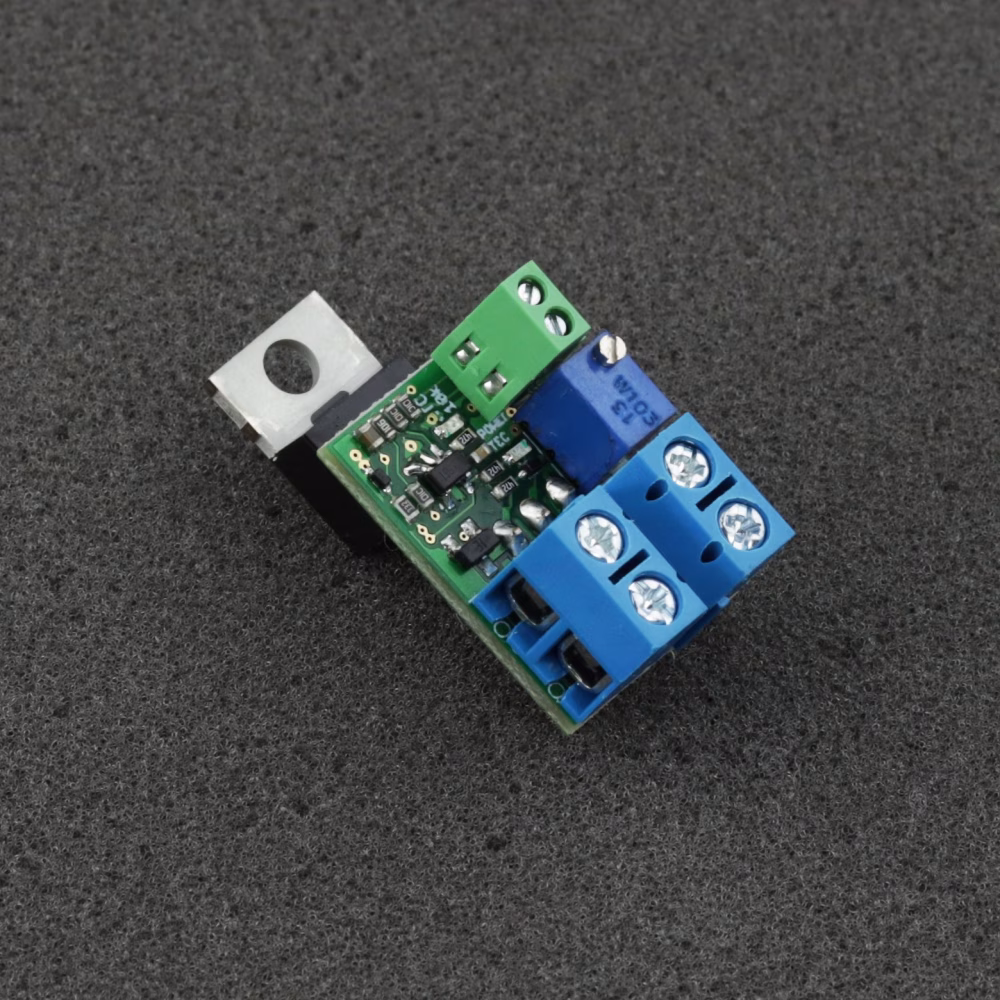

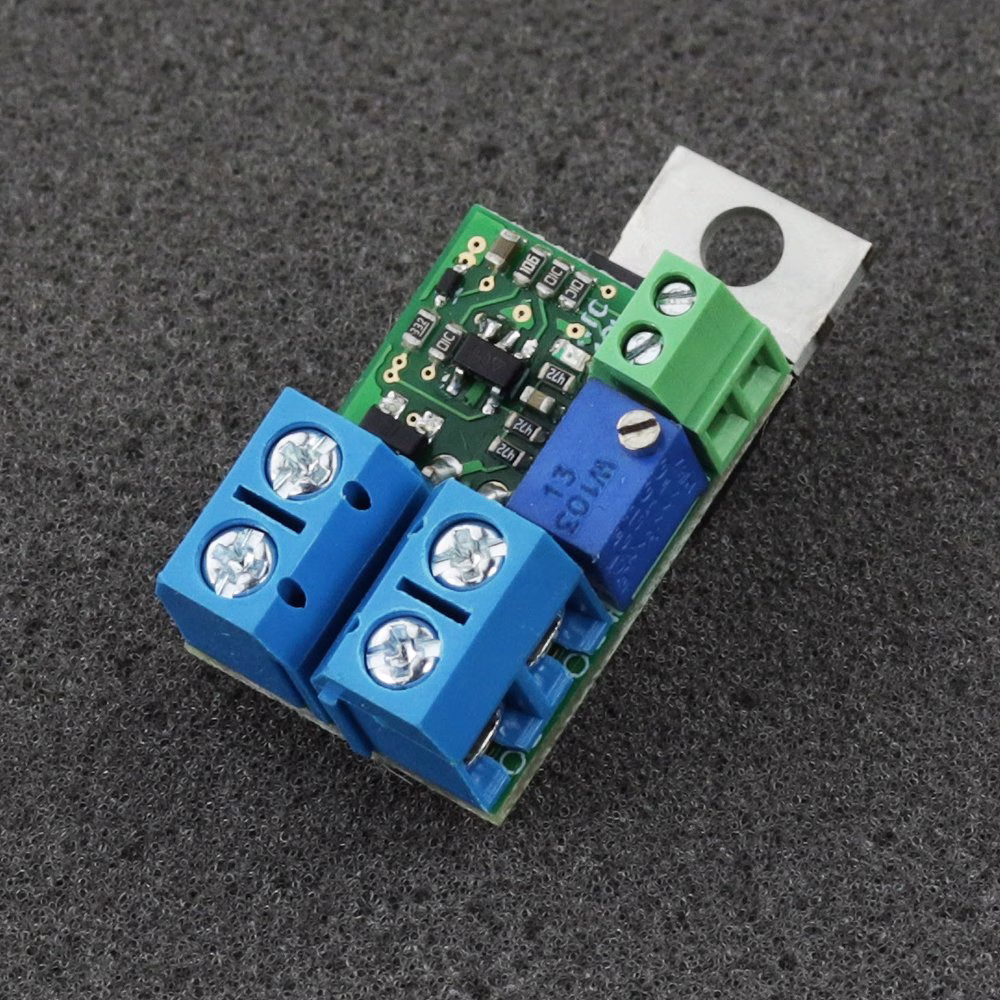

TEC-20A-30V 온도 컨트롤러
TEC-20A-30V는 아날로그 소자와 소형 PCB 기판을 적용한 컴팩트 TEC 컨트롤러로, 다양한 산업 응용을 위한 고출력 전류를 제공합니다. ±0.4도 셀시우스의 온도 안정화 정확도로 높은 전류 성능, 넓은 전압 범위 및 정밀한 제어를 컴팩트한 크기에 구현하였습니다.
다운로드
대량 구매 시 할인
| 수량 | 가격 | 할인 | 절감액 |
|---|---|---|---|
| 3 | $29.70 | $3.30 | 최대 $9.90 |
| 10 | $28.05 | $4.95 | 최대 $49.50 |
| 50 | $26.40 | $6.60 | 최대 $330.00 |
| 100 | $24.75 | $8.25 | 최대 $825.00 |
제품 설명
TEC-20A-30V 온도 컨트롤러에 대하여
TEC-20A-30V는 아날로그 소자를 채용한 소형 PCB 기판 기반의 간단한 TEC 컨트롤러입니다. 높은 동작 전류를 지원하여 다양한 용도에 적합합니다. ±0.4도 셀시우스의 온도 안정화 정밀도를 달성하며, 높은 전류 용량, 폭넓은 전압 범위, 그리고 소형(16.5 x 25.5 mm) 폼팩터 내에서의 고정밀 성능을 결합합니다. 본 드라이버는 냉각 모드 전용으로 작동하며, 최적의 성능을 위해 NTC 서미스터의 전압 피드백을 적용합니다.
이중 레이어 기판과 폭넓은 도전 경로를 통해 최대 20A의 전류를 요구하는 펠티어 모듈을 지원하며, 커넥터 사용 시 최대 13A의 전류가 허용됩니다. 대형 펠티어 모듈의 경우 PCB 기판에 직접 솔더링하는 것이 권장됩니다. 컨트롤러는 7~25V의 전원 공급 전압 범위를 수용하여, TEC의 병렬 또는 직렬 연결이 가능합니다.
펠티어 모듈은 병렬 또는 직렬로 연결할 수 있습니다. 대전류 응용에 적합하도록 충분히 굵은 전선 단면적으로 배선하는 것이 필수입니다.
권장사항 및 요구조건
- 최소 단면적 1 mm2 이상의 전원 케이블 사용을 권장합니다.
- 최적의 성능을 위해 NTC 10k 센서 사용을 적극 권장합니다.
- 기판을 통한 최대 전류는 사용되는 펠티어 모듈에 따라 결정되며, 모듈 표기에 따라 확인할 수 있습니다(예: 12704는 12V 및 4A, 12715는 12V 및 15A를 의미).
보호
MOSFET의 온도를 지속적으로 감시해야 하며, 70도 셀시우스를 초과해서는 안 됩니다.

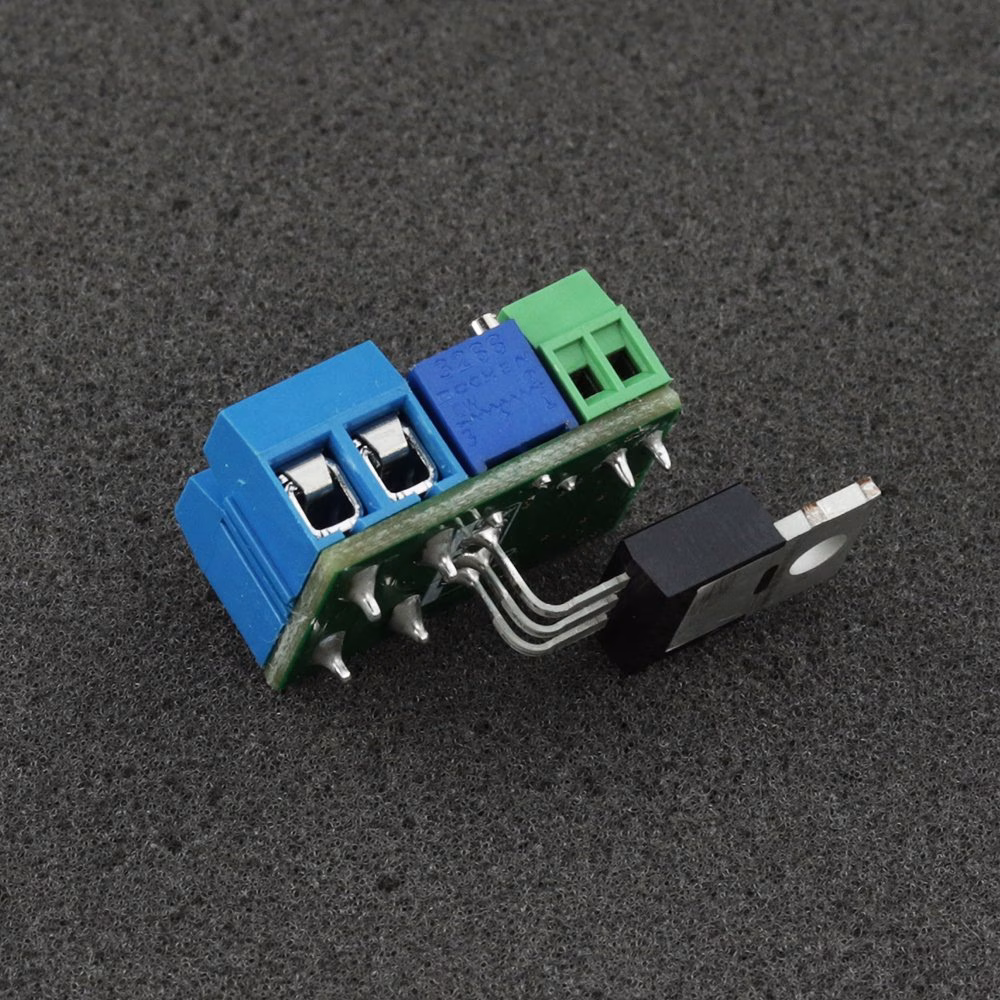

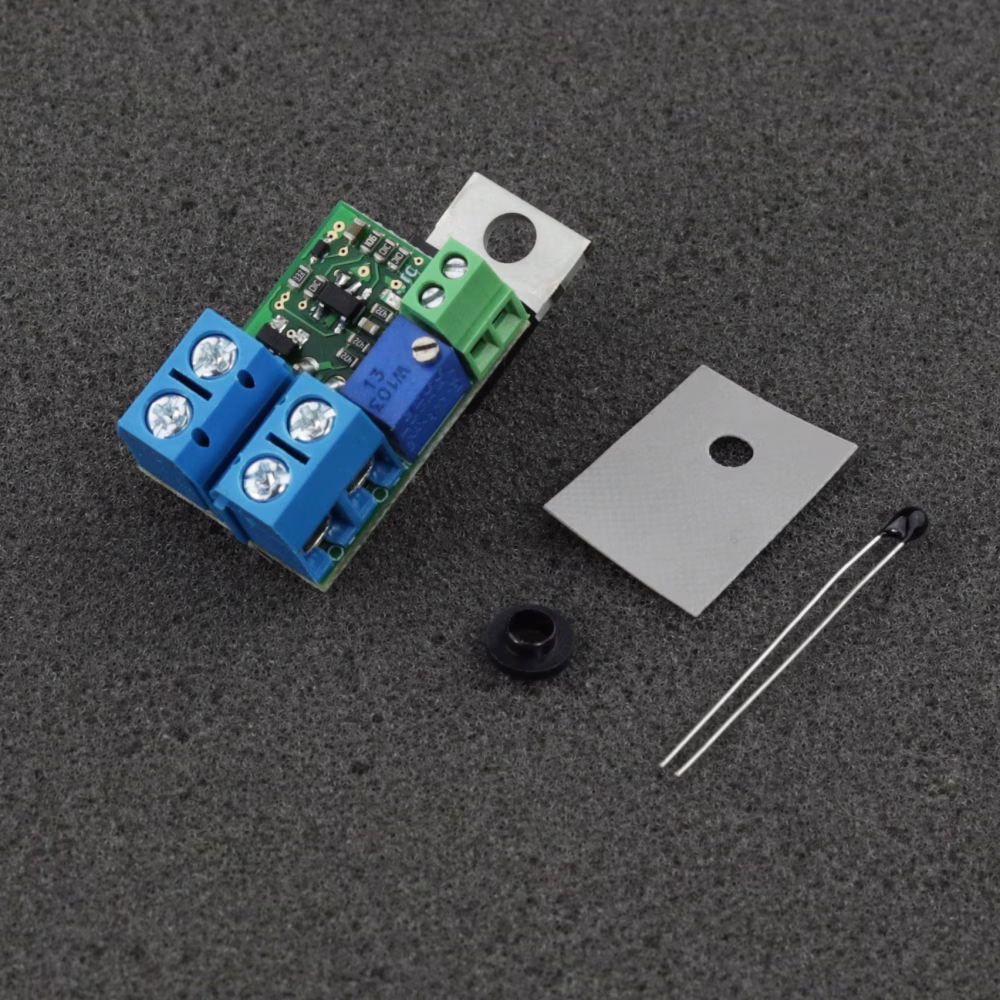

MOSFET는 반드시 실리콘 패드와 함께 동봉된 플라스틱 슬리브를 사용하여 히트싱크/플레이트와 절연해야 합니다. MOSFET와 히트싱크/플레이트 간의 단락은 드라이버 손상 및 장치 손상의 위험이 있습니다.
