TEC-20A-30V Temperaturkontroller
TEC-20A-30V er en kompakt TEC-kontroller med analoge komponenter og et lite kretskort, som tilbyr høye driftsstrømmer for fleksible applikasjoner. Med en temperaturstabiliseringsnøyaktighet på ±0,4 grader Celsius kombinerer den høy strømhåndtering, bredt spenningsområde og presis ytelse i et kompakt format.
Last ned
Kvantumsrabatt
| Antall | Pris | Rabatt | Du sparer |
|---|---|---|---|
| 3 | $29.70 | $3.30 | Opp til $9.90 |
| 10 | $28.05 | $4.95 | Opp til $49.50 |
| 50 | $26.40 | $6.60 | Opp til $330.00 |
| 100 | $24.75 | $8.25 | Opp til $825.00 |
Produktbeskrivelse
Om TEC-20A-30V temperaturkontroller

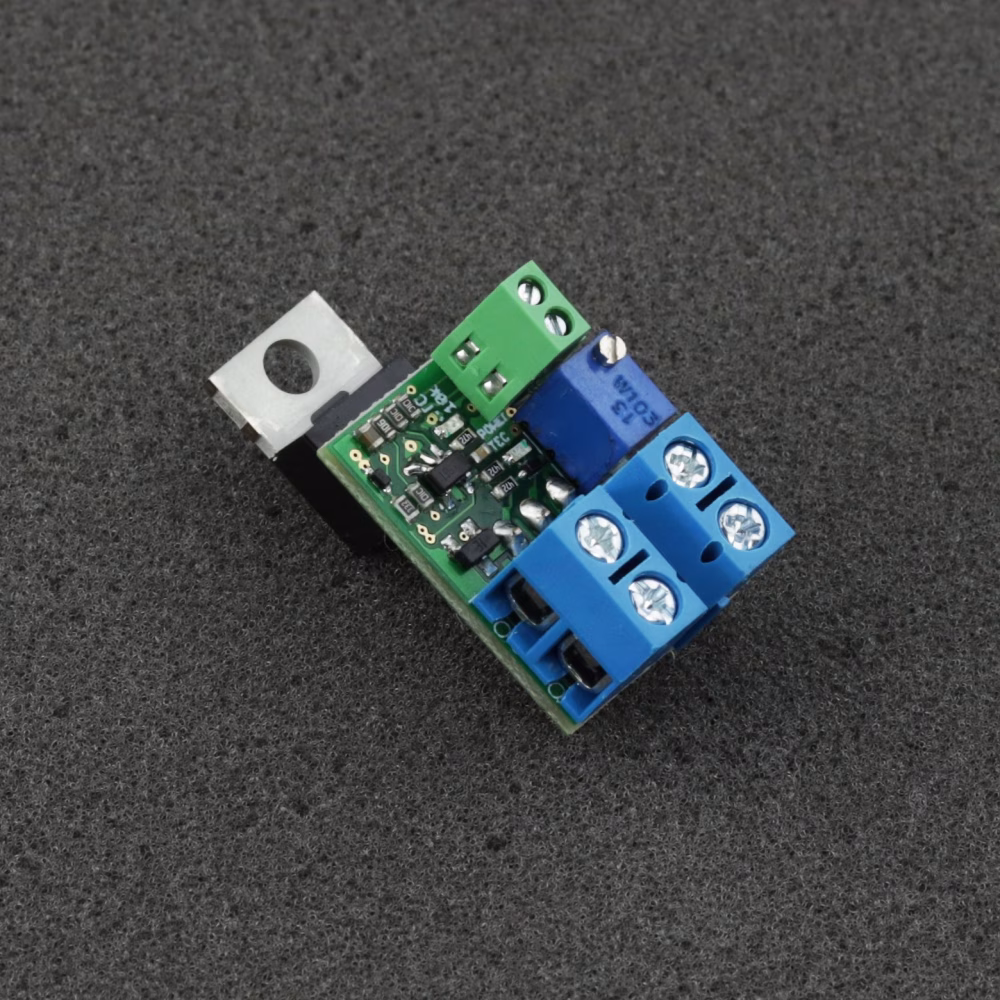

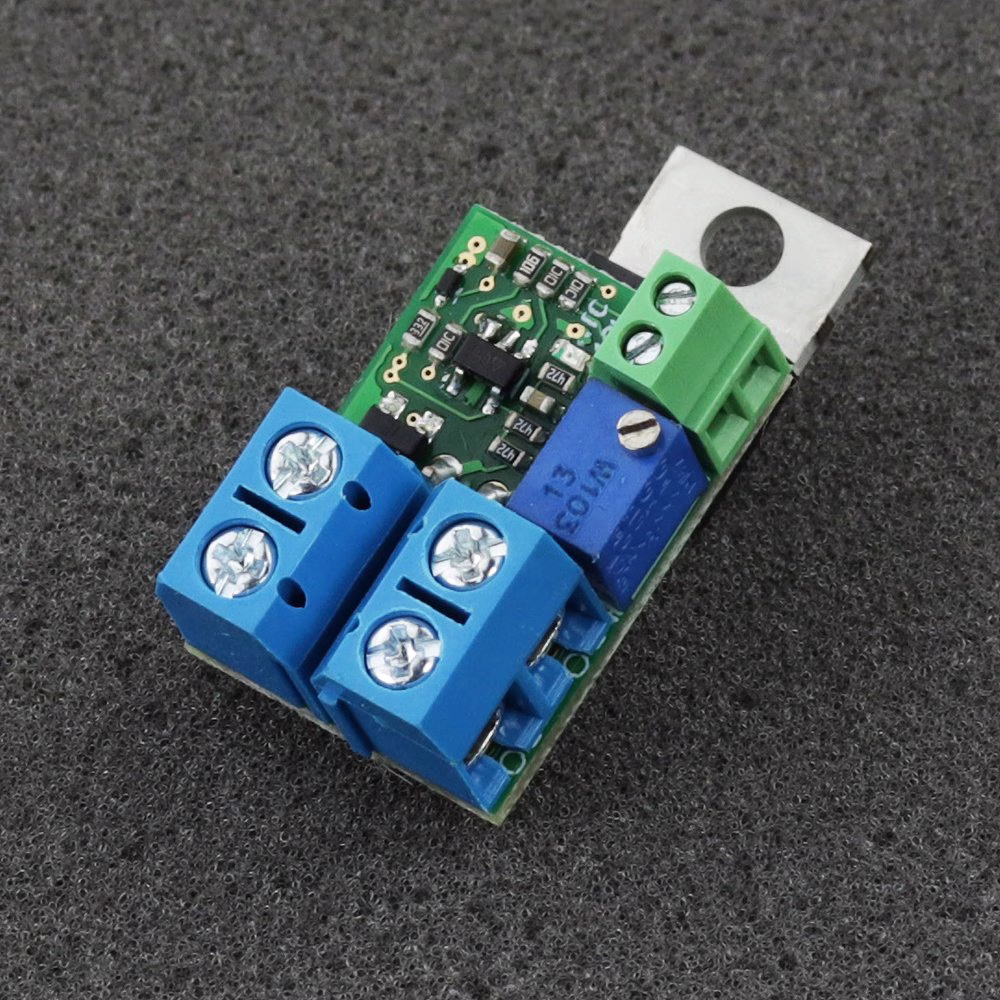

TEC-20A-30V er en enkel TEC-kontroller som benytter analoge komponenter og et kompakt kretskort. Med sine høye driftsstrømmer er denne driveren egnet for et bredt spekter av applikasjoner. Den oppnår en temperaturstabiliseringsnøyaktighet på ±0,4 grader Celsius, og kombinerer høy strømhåndtering, bredt spenningsområde og høy presisjon innenfor sine kompakte mål på 16,5 x 25,5 mm. Driveren opererer utelukkende i kjølemodus og benytter spenningstilbakemelding fra en NTC-termistor for optimal ytelse.
Med et tolags kretskort og brede lederbaner støtter den Peltier-moduler med strømmer opptil 20 A, mens tilkoblinger muliggjør en maksimal strøm på 13 A. For større Peltier-moduler anbefales direkte lodding på kretskortet. Kontrolleren aksepterer et forsyningsspenningsområde på 7 til 25 V, som tillater både parallell- og seriekobling av TEC-er.
Peltier-moduler kan kobles i serie eller parallelt. Korrekt kabling med større kabeltverrsnitt er nødvendig for applikasjoner med høy strøm.
Anbefalinger og krav
- Vi anbefaler bruk av strømkabler med et minimum tverrsnitt på 1 mm2.
- Vi anbefaler sterkt bruk av NTC 10k sensor for optimal ytelse.
- Maksimal strøm som kan gå gjennom kretskortet avhenger av benyttet Peltier-modul, som kan bestemmes ut fra deres betegnelser (f.eks. 12704 tilsvarer 12 V og 4 A, 12715 tilsvarer 12 V og 15 A).
Beskyttelse
MOSFET-temperaturen bør overvåkes og må ikke overstige 70 grader Celsius.
MOSFET-en må isoleres fra kjøleribben/platen ved hjelp av en silikonpute og en plast-sløyfe (inkludert). Kortslutning mellom MOSFET og kjøleribbe/plate kan potensielt skade driveren og utgjøre fare for enheten.
