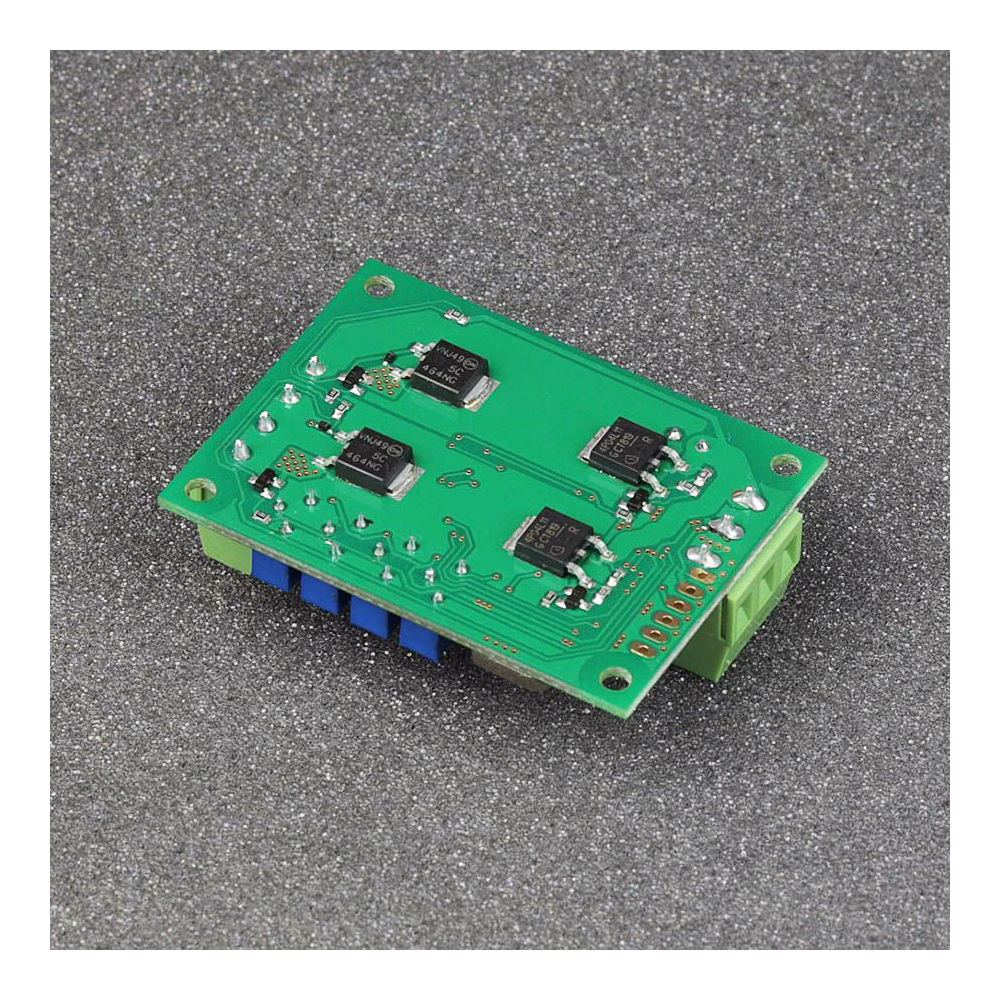

À propos du Contrôleur de Température Programmable TEC-8A-24V-PID-HC-RS232

Le contrôleur TEC-8A-24V-PID-HC-RS232 permet la régulation de la température dans la plage de -70°C à 70°C. Le contrôleur offre des possibilités pratiques d’ajustement et de surveillance des paramètres via son port UART.

Grâce à sa fonctionnalité polyvalente, ce contrôleur prend en charge à la fois le chauffage et le refroidissement sans configuration par cavalier. Une sortie collecteur ouvert permet de transmettre un signal à d’autres dispositifs, tandis que des indicateurs LED fournissent une indication visuelle de l’activité de chauffage ou de refroidissement.

Compact, intuitif et polyvalent, ce contrôleur est parfaitement adapté à de nombreuses applications industrielles. Il est spécifiquement conçu pour l’utilisation avec des modules Peltier 12V, mais reste compatible avec des modules alimentés dans une plage de 5V à 24V.

Fonctionnant en mode PWM (modulation de largeur d’impulsion), le contrôleur supporte des courants jusqu’à 8A. Il utilise un capteur de température NTC 10kΩ B3950, avec un point de consigne par défaut de 20°C.

Les paramètres PID ajustables permettent une personnalisation pour différents systèmes. Une calibration adéquate garantit un maintien précis de la température avec une exactitude allant jusqu’à ±0,05°C, même pour des systèmes à inertie variable.

Recommandations et exigences

• Le TEC-8A-24V-PID-HC utilise un port série (COM) pour la communication avec un PC. Des applications telles que RealTerm (Windows), Minicom (Linux) ou PuTTY peuvent être utilisées pour la lecture, l’écriture et la configuration des paramètres.
• Nous recommandons d’utiliser des câbles d’alimentation d’une section minimale de 0,5 mm².
• Le courant du module Peltier dépend de la tension d’alimentation. Les modules courants fonctionnent généralement à 12V–15V, le courant maximal étant spécifié par la référence du module. Par exemple, "12708" indique une plage de tension de 0 à 12V et un courant maximum de 8A.

Protection

Ce contrôleur de température n’intègre pas de protection contre l’inversion de polarité. Connecter l’alimentation avec une polarité inversée entraînera une détérioration irréversible du contrôleur.

Si la température dépasse 70°C ou descend en dessous de -70°C, le pilote ne fournira pas d’alimentation au module Peltier. De plus, la sortie collecteur ouvert sera reliée à la masse.
