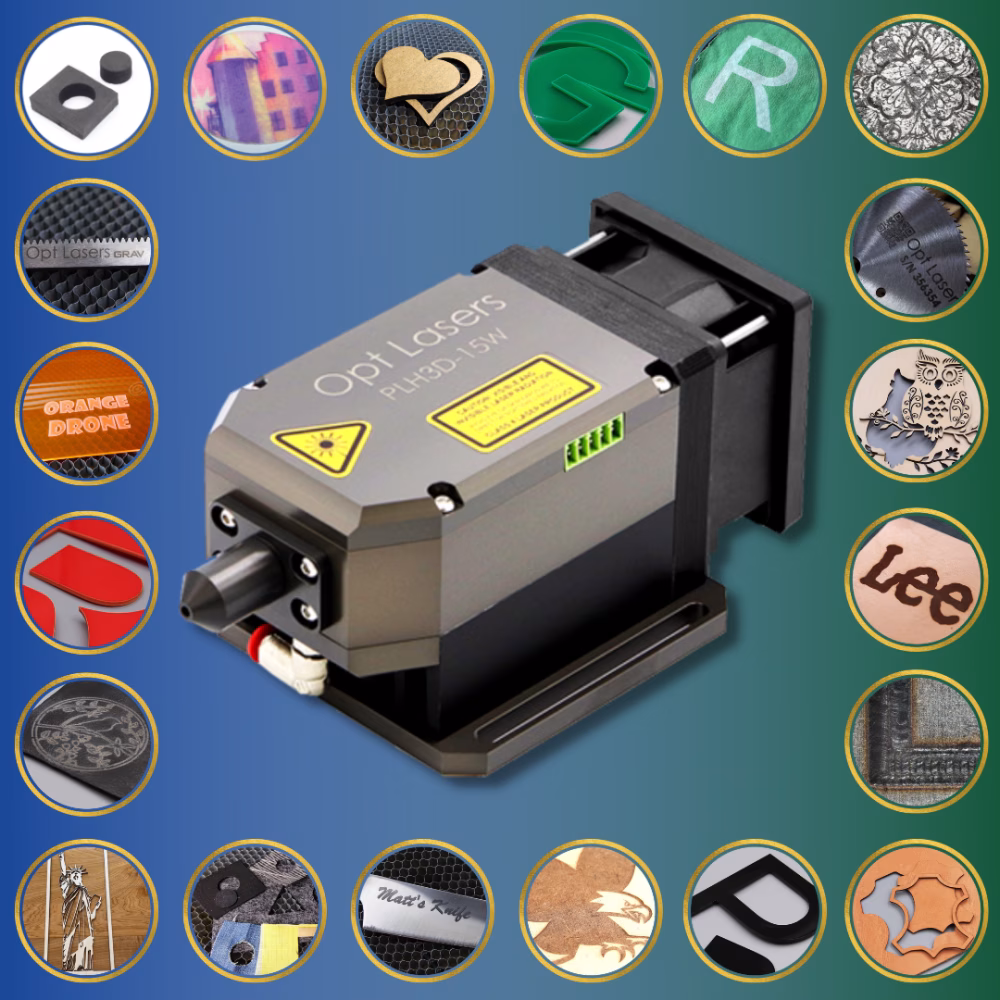

PLH3D-15W Hochleistungs-Plug&Play-Laserkit für alle CNC-Maschinen

Blue CNC Laser Anwendungen

Holzbearbeitung

Die blaue Lasergravur kann ein detailliertes Muster mit runden Kanten erzeugen und die Farbe des Holzes verdunkeln. Mit der Lasergravur können Sie ein Logo oder ein Foto eingravieren, was mit Fräsern nicht möglich ist. Mit dem PLH3D-15W können Sie Holz und Holzwerkstoffe lasergravieren, darunter Kork, Spanplatten, Spanplatten, Erle, Kirsche, Ahorn, MDF, Linde, Balsaholz, Furniere, mitteldichte und hochdichte Faserplatten. Bei diesen Anwendungen ist Geschwindigkeit entscheidend. Mit dem PLH3D-15W können Sie sicherstellen, dass Ihr Unternehmen oder Ihre Heimwerkstatt der Zeit immer einen Schritt voraus ist. Dank der hohen absorbierten optischen Leistung kann das Gerät Sperrholz mit 100 mm/s gravieren.

Lederverarbeitung

Eine weitere interessante Anwendung des PLH3D-15W ist die Lederverarbeitung. Mit dem Laser können Sie genarbtes Leder, vollnarbiges Leder, Leder mit korrigierter Narbung und Verbundleder gravieren und schneiden. Dieser 15-W-Laserkopf kann 1,3 mm dickes Leder in einem einzigen Durchgang mit 21 mm/s schneiden (das entspricht 75 m pro Stunde oder 1,8 km pro 24-Stunden-Arbeitstag der Lasermaschine). Dies geschieht ohne Verkohlung der Kanten. Er kann Leder mit >100 mm/s bei 40 % Leistung gravieren.

Breites Spektrum an Textilien

Die hohe Absorption von blauem Laserlicht für zahlreiche Materialien ermöglicht ein schnelles Schneiden, ohne die beim Schneiden von Textilien verwendeten Schutzschichten zu beschädigen. Das Schneiden und Gravieren mit blauem Laser eignet sich für verschiedene Arten von Textilien, darunter Cordura™, Alcantara, Filz, 1080-Denier-Nylon, Jeans, Baumwolle aus Kurzstapelfasern, Wolle, Tartan, Fleece, weißes Polyester, Softshell, Seide, Spitze und Leinen. Die hohe Leistungsdichte ermöglicht das Laserschneiden von Textilien mit kohlefaserverstärktem Garn und nylonverstärktem Garn sowie von weißen Textilien. Viele robuste Materialien, die bei der Herstellung von Zelten, Drachen und Taschen verwendet werden, können mit 60 mm/s geschnitten werden.

Edelstahl-Gravur

Der PLH3D-15W eignet sich auch für die Gravur von Edelstahllegierungen. In dem Beispiel auf dem Foto mit dem Messer haben wir es mit 6 mm/s graviert. Der blaue 15-W-Laserkopf kann Edelstahl mit 33 mm/s markieren.

Gravieren von Kohlenstoffstahl

Werkzeugstahl und Stahlsorten mit hohem Kohlenstoffgehalt lassen sich mit einem blauen 6-W-Laser nicht gravieren. Unsere Tests haben jedoch gezeigt, dass ein blauer Laserkopf mit 15 W sowohl Hochgeschwindigkeitsstahl als auch Baustahl gravieren kann. Der Kontrast und die Präzision ermöglichen sogar die Gravur eines funktionierenden QR-Codes.

Schneiden und Gravieren von Kunststoffen

Eine weitere Anwendung des PLH3D-15W ist das Schneiden und Gravieren synthetischer Polymere. Sie können Kunststoffe wie Polycarbonat, ABS-Kunststoff, Acetale, Nylon, Acryl, PLA, Polycarbonat, Polyester, Mikrooberflächen-Kunststoffpolymere, Polyurethan, Polyethylene, Fluorpolymere, PEI, Polypropylen, Vulkanfiber, PEEK, Polyimide, Rowmark®-Kunststoffe, PPO, Polystyrol und VCF-Folien mit dem Laser schneiden und gravieren. Unsere Tests haben zum Beispiel gezeigt, dass ein blauer 15-W-Laser farbiges PMMA in einem einzigen Durchgang bei 2,5 mm/s schneiden kann.

Produktmerkmale

Unerreichte optische Leistung in seiner Klasse

Verwendet mehrere blaue Hochleistungslaserdioden zur Skalierung der optischen Leistung.

Hochdruck-Luftdüse vermeidet hohen Wartungsaufwand

Mit der Hochdruck-Luftdüse können Sie das Objektiv 10-mal seltener reinigen. Die Druckluft beschleunigt außerdem den Schneid- und Gravurprozess, indem sie Rauch entfernt und übermäßige Schmutzablagerungen auf der Linse verhindert. Darüber hinaus kühlt der gerichtete Luftstrom die Arbeitsstelle ab, was zu einem Mangel an Defekten und einem gleichmäßigen Gravurkontrast führt.

Erhältlich mit zwei unterschiedlich langen Düsen zum Schneiden von dünnen und dicken Materialien

Angetrieben von blauen Laserdioden

Im Gegensatz zu infrarotem Licht wird blaues Licht von zahlreichen industriellen Materialien besser absorbiert. Dies führt zu einer Reihe von Vorteilen, darunter ein geringerer Stromverbrauch und eine kompaktere Wärmesenke.

Integrierte Steuerelektronik

In vielen Laserköpfen ist die Diode über ein langes Kabel mit dem Diodentreiber verbunden, und die Kopplung erfolgt über Steckverbinder. Lange Kabel sind durch erhebliche induktive Effekte gekennzeichnet. Dies führt zu einer Verzögerung des Ansprechens der Diode gegenüber dem Diodentreiber und in der Folge auch zu unscharfen Linien. Steckverbindungen sind anfälliger für Unterbrechungen als Kopplungen, die durch direktes Löten erfolgen. Eine Unterbrechung der Verbindung während der Laserbearbeitung kann den Laserkopf beschädigen.

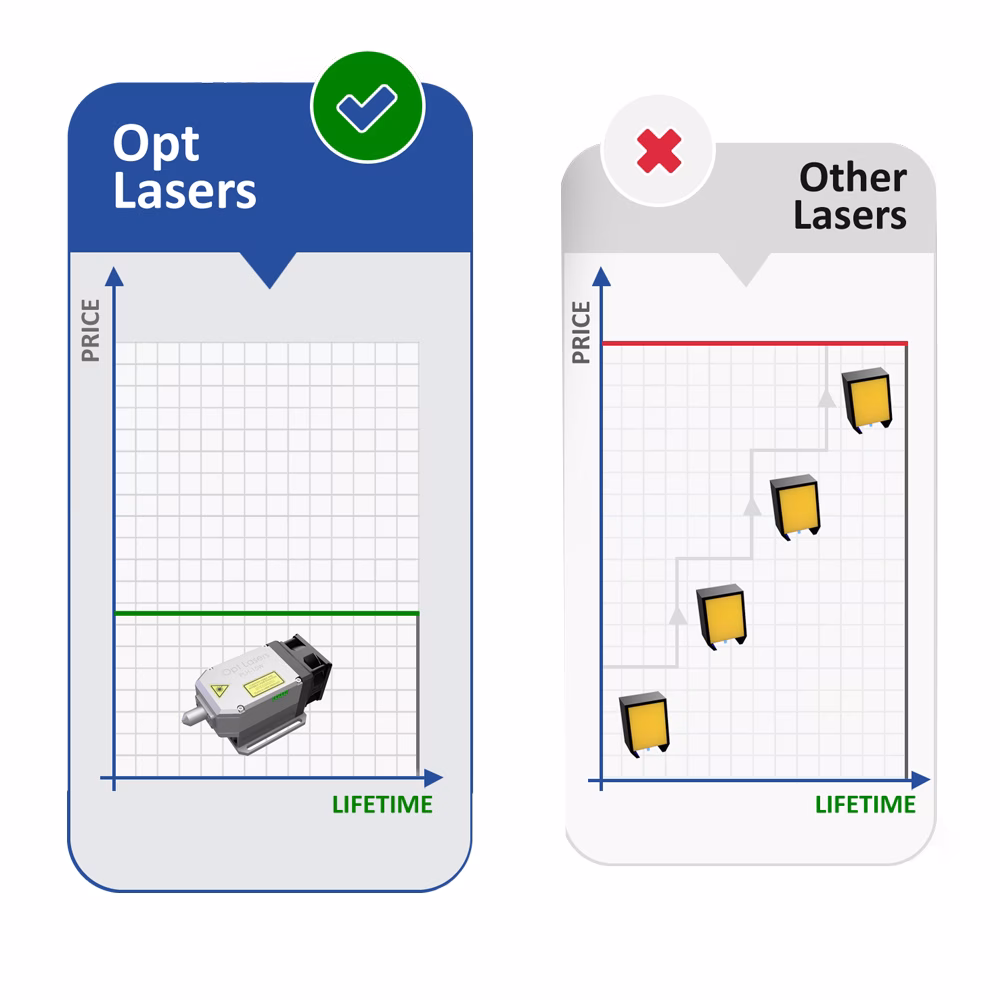

Lange Lebensdauer

Opt Lasers Laserköpfe sind CNC-Werkzeugmaschinen auf Industrieniveau. Die mechanischen Teile sind aus gefrästem Aluminium gefertigt. Bei der Entwicklung unserer Produkte wurde auf eine optimale Kühlung geachtet. Die Investition in die hochwertigste Ausrüstung garantiert die beste Leistung und den besten Preis.

Asphärische Linsen in Präzisionsqualität

Jedes Lasermodul enthält vier präzisionsgeformte Linsen, von denen jede praktisch frei von Unvollkommenheiten ist. In Verbindung mit einer vakuumgesputterten mehrschichtigen Antireflexionsbeschichtung sorgt dieses Design für eine überragende optische Leistung und eine spektakuläre Leistungsdichte von 1,5 MW/cm².

Synergie aus Leistung und engem Strahlfleck

Das optische System bündelt die Strahlen von mehreren Hochleistungslaserdioden und fokussiert sie auf einen engen Punkt. Das Ergebnis ist eine hohe Leistungsdichte, die die Vielseitigkeit der Gravur verschiedenster Materialien wie Edelstahl, Werkzeugstahl und Titan ermöglicht.

Leichtes Design für die Montage auf nahezu jeder CNC-Maschine

Dank des leichten Aluminiumgehäuses wiegt der Laser weniger als 800 g. Da eine typische CNC-Spindel etwa 1,8 kg wiegt, können CNC-Maschinen ihn mühelos bedienen.

Einfache Integration

Kann auf nahezu jeder CNC-Maschine eingerichtet werden, da er sowohl analoge als auch PWM-CNC-Signale akzeptiert.

Sofort einschaltbare Leistung

Keine Aufwärmzeit

Produkt-Spezifikationen

Produktvideo - Schnellschneiden und -gravieren

Produktvideo - Schneiden und Gravieren in einem Durchgang

Typische Schneid- und Graviergeschwindigkeiten mit dem PLH3D-15W

Zusätzliche Informationen und Empfehlungen

Geeigneter Kompressor

Jeder Kompressor eignet sich für die Luftzufuhr zu Ihrem Hochdruck-Hilfsluftdüsengerät. Da die geeignete Durchflussmenge jedoch experimentell ermittelt werden muss (für jedes zu verarbeitende Material), lassen sich mit kleinen Kompressoren möglicherweise nicht die gewünschten Ergebnisse erzielen. Je größer das Fassungsvermögen des Tanks und die Leistung des Kompressors sind, desto größer ist der Luftstrom, der durch die Luftdüse strömen kann. Außerdem ist die Arbeit mit besseren Kompressorgeräten komfortabler (damit der Kompressor nicht zu oft anspringt, um den Tank nachzufüllen). Wir empfehlen einen Kompressor mit einem tatsächlichen Luftdurchsatz von 10-12 l/min und einem Tankvolumen von mindestens 50 Litern. Viele unserer Kunden verwenden kleine Kompressoren mit einer Tankkapazität von 5 Litern, die auf Amazon für etwa 50 $ erhältlich sind .

Empfohlene Luftstromwerte

Unserer Erfahrung nach ist der reale Luftstromwert von 10-15 l/min die Obergrenze und für die meisten Materialien völlig ausreichend. Wir empfehlen, nicht über 15-20 l/min zu gehen. Über 20 l/min nimmt die Laserschneidgeschwindigkeit aller Materialien ab. Wir empfehlen einen realen Luftstromwert von 10 l/min als Ausgangspunkt. Danach können Sie mit einer etwas höheren Luftstromrate experimentieren, da der optimale Luftstromwert von Material zu Material unterschiedlich ist.

Im Allgemeinen liegt der optimale Wert für den realen Luftstrom beim Laserschneiden zwischen 10 und 15 l/min.

Für das Lasergravieren empfehlen wir Luftstromwerte von 1-3 l/min.

Die richtige Basis - Wabentisch

Der Honeycomb CNC-Tisch ist ein großartiges Werkzeug, das sich hervorragend zum Laserschneiden und -gravieren eignet. Sein einzigartiges Design zeichnet sich durch ein Wabengitter aus, das die Materialien während des Schneid- und Graviervorgangs unterstützt und jedes Mal präzise und genaue Ergebnisse gewährleistet. Der Honeycomb-CNC-Tisch ist die ideale Lösung für alle, die ihr Laserschneiden und -gravieren auf die nächste Stufe bringen wollen. Sie können den richtigen Typ und die richtige Größe bei Amazon sogar für ~~ $40-100 finden .

Falls Sie weitere Fragen haben, können Sie sich gerne an uns wenden.
