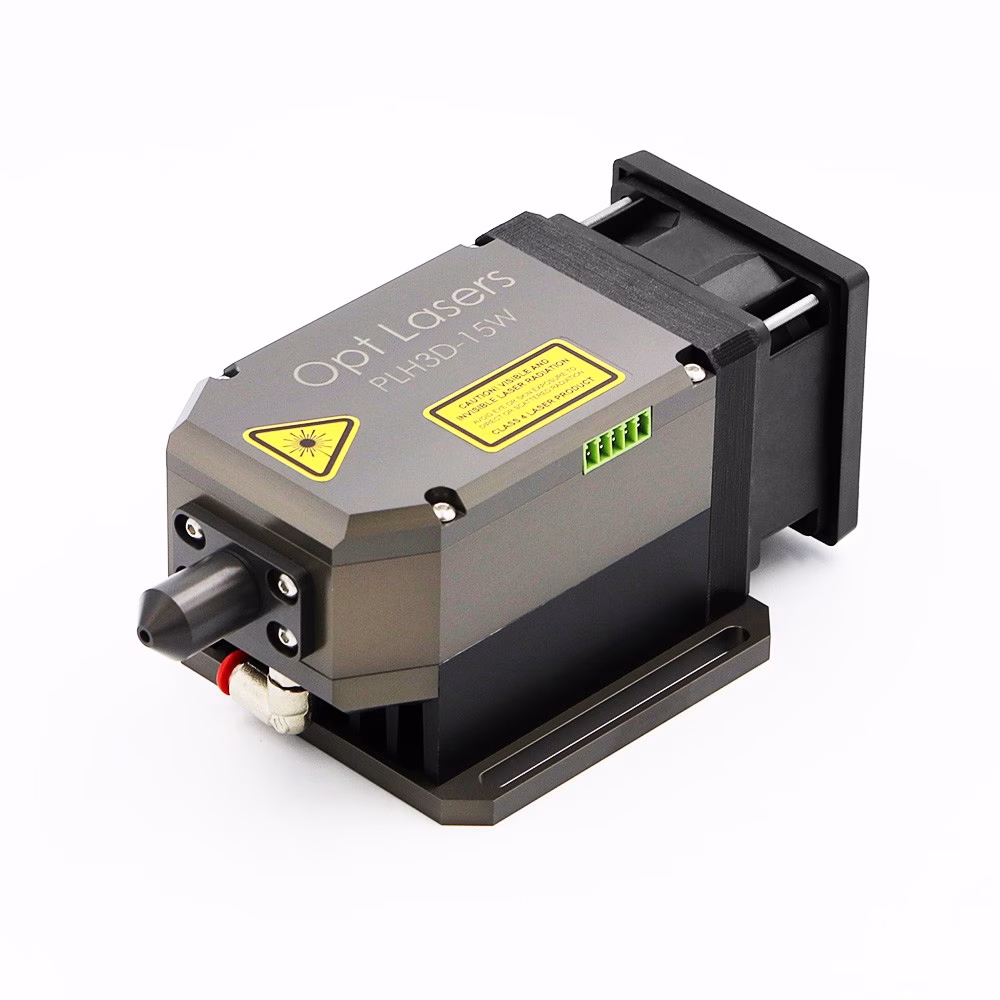

PLH3D-15W Kit laser Plug&Play haute performance pour toutes les machines CNC

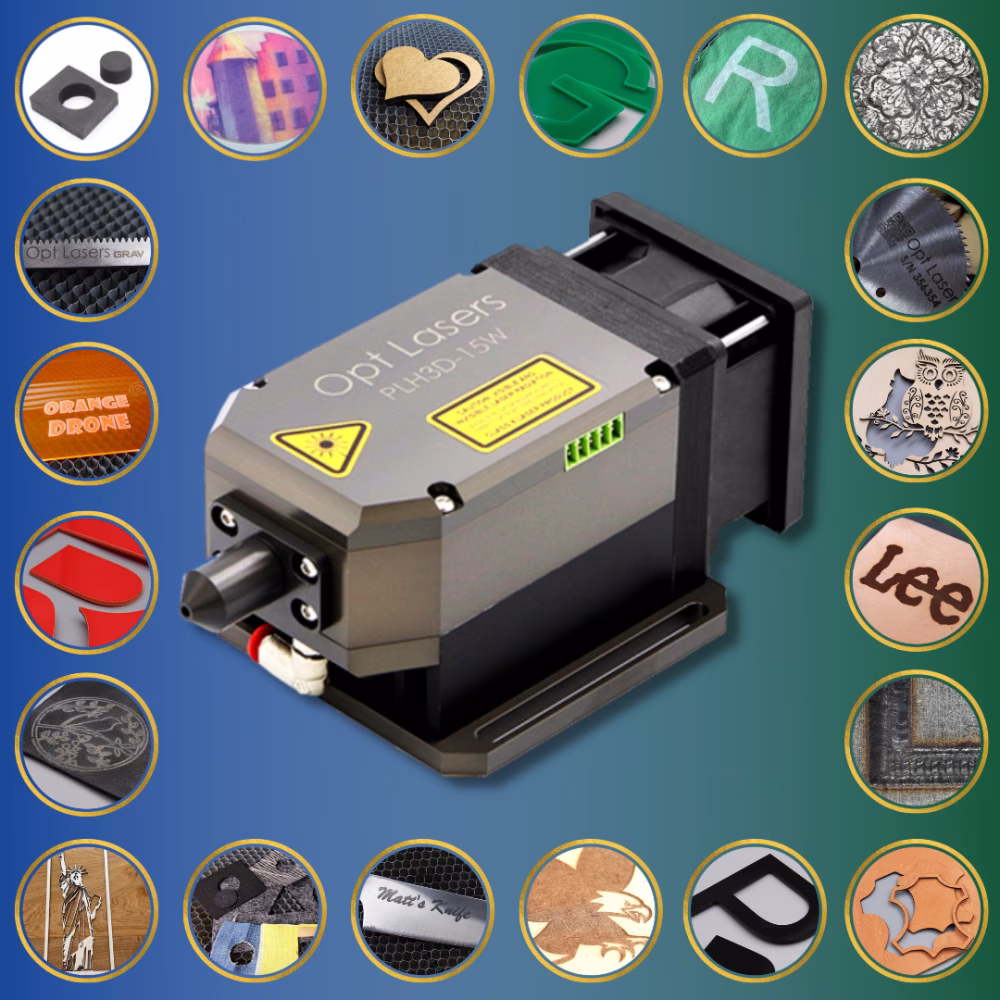

Applications du laser bleu CNC

Travail du bois

La gravure au laser bleu peut produire un motif détaillé avec des bords arrondis et assombrir la couleur du bois. La gravure laser peut être utilisée pour graver un logo ou une photo, ce qui n'est pas possible avec des fraises. Avec le PLH3D-15W, vous pouvez graver au laser le bois et les matériaux à base de bois, y compris le liège, les panneaux de particules, l'aulne, le cerisier, l'érable, le MDF, le tilleul, le balsa, les placages, les panneaux de fibres à densité moyenne et les panneaux de fibres à densité élevée. Pour ces applications, la vitesse est vitale. Le PLH3D-15W permet à votre entreprise ou à votre atelier privé de rester à la pointe de la technologie. Les niveaux élevés de puissance optique absorbée lui permettent de graver le contreplaqué à 100 mm/s.

Maroquinerie

Une autre application intéressante du PLH3D-15W est la maroquinerie. Vous pouvez graver et découper au laser du cuir de grain supérieur, du cuir de grain entier, du cuir de grain corrigé et du cuir collé. Cette tête laser de 15 W peut découper du cuir d'une épaisseur de 1,3 mm en une seule passe à 21 mm/s (ce qui équivaut à 75 m par heure, soit 1,8 km par journée de travail de 24 heures de la machine laser). Il le fait sans carboniser les bords. Il peut graver le cuir à plus de 100 mm/s à une puissance de 40 %.

Large gamme de textiles

La forte absorption de la lumière laser bleue pour de nombreux matériaux permet une découpe rapide sans endommager les couches de protection utilisées dans la découpe des textiles. La découpe et la gravure au laser bleu conviennent à divers types de textiles, notamment le Cordura™, l'Alcantara, le feutre, le nylon 1080 deniers, le jean, le coton à fibres courtes, la laine, le tartan, le molleton, le polyester blanc, le softshell, la soie, la dentelle et le lin. La densité de puissance élevée permet de découper au laser des textiles avec des fils renforcés de carbone et des fils renforcés de nylon, ainsi que des textiles blancs. De nombreux matériaux robustes utilisés dans la production de tentes, de cerfs-volants et de sacs peuvent être découpés à 60 mm/s.

Gravure sur acier inoxydable

La PLH3D-15W est également à la hauteur si vous souhaitez graver des alliages d'acier inoxydable. Dans l'exemple de la photo avec le couteau, nous l'avons gravé à 6 mm/s. La tête laser bleue de 15 W peut marquer l'acier inoxydable à 33 mm/s.

Gravure sur acier au carbone

Un laser bleu de 6 W ne permet pas de graver l'acier à outils et les espèces d'acier à haute teneur en carbone. Cependant, nos tests ont montré qu'une tête de laser bleu de 15 W peut graver l'acier rapide ainsi que l'acier doux. En fait, le contraste et la précision permettent de graver un code QR fonctionnel.

Découpe et gravure de plastiques

Une autre application du PLH3D-15W est la découpe et la gravure de polymères synthétiques. Vous pouvez découper et graver au laser des plastiques tels que le polycarbonate, le plastique ABS, les acétals, le nylon, l'acrylique, le PLA, le polycarbonate, les polyesters, les polymères plastiques à microsurface, le polyuréthane, les polyéthylènes, les fluoropolymères, le PEI, le polypropylène, les fibres vulcanisées, le PEEK, les polyimides, les plastiques Rowmark®, le PPO, le polystyrène et les films VCF. Par exemple, nos tests ont montré qu'un laser bleu de 15 W peut découper du PMMA coloré en une seule passe à 2,5 mm/s.

Caractéristiques du produit

Puissance optique inégalée dans sa catégorie

Utilise plusieurs diodes laser bleues de haute puissance pour augmenter la puissance optique.

La buse d'air à haute pression permet d'éviter un entretien important

Grâce à la buse d'air à haute pression, vous pouvez nettoyer l'objectif 10 fois moins souvent. L'air sous pression accélère également le processus de découpe et de gravure en éliminant la fumée et en empêchant l'accumulation excessive de saletés sur la lentille. En outre, le flux d'air dirigé refroidit le site de travail, ce qui se traduit par une absence de défauts et un contraste de gravure uniforme.

Disponible avec deux buses de longueurs différentes pour la découpe de matériaux fins et épais.

Alimenté par des diodes laser bleues

Contrairement à la lumière infrarouge, la lumière bleue est plus facilement absorbée par de nombreux matériaux industriels. Cela se traduit directement par plusieurs avantages, notamment une consommation d'énergie réduite et un dissipateur thermique plus compact.

Électronique de contrôle intégrée

Dans de nombreuses têtes laser, la diode est reliée au pilote de la diode par un long câble et le couplage se fait à l'aide de connecteurs. Les longs câbles sont caractérisés par des effets inductifs importants. Il en résulte des retards dans la réponse de la diode par rapport au pilote de la diode et, par extension, des lignes floues. Les connecteurs sont plus sujets aux déconnexions que les couplages réalisés par soudure directe. Une déconnexion pendant le traitement laser peut endommager la tête laser.

Longue durée de vie

Les têtes laser d'Opt Lasers sont des machines-outils CNC de niveau industriel. Les pièces mécaniques sont en aluminium usiné. Nos produits sont conçus pour optimiser le refroidissement. Investir dans un équipement de la plus haute qualité garantit les meilleures performances et le meilleur prix.

Lentilles asphériques de précision

Chaque module laser contient quatre lentilles moulées avec précision, chacune d'entre elles étant pratiquement exempte d'imperfections ( ). Associée à un revêtement antireflet multicouche pulvérisé sous vide, cette conception permet d'obtenir des performances optiques supérieures et une densité de puissance spectaculaire de 1,5 MW/cm².

Synergie de puissance et spot de faisceau étroit

Le système optique combine les faisceaux de plusieurs diodes laser de haute puissance et les concentre sur un point précis. Il en résulte une densité de puissance élevée qui permet de graver divers matériaux, notamment l'acier inoxydable, l'acier à outils et le titane.

Léger, il s'adapte à presque toutes les machines à commande numérique.

Doté d'un corps léger en aluminium, le laser pèse moins de 800 g. Comme une broche CNC typique pèse environ 1,8 kg, les machines CNC peuvent l'utiliser sans effort.

Intégration simple

Lelaser peut êtreinstallé à l'adresse sur presque toutes les machines CNC, car il accepte les signaux CNC analogiques et PWM.

Alimentation instantanée

Pas de temps de chauffe

Caractéristiques du produit

Vidéo produit - Découpe et gravure rapides

Vidéo produit - Découpe et gravure en une seule passe

Vitesses de découpe et de gravure typiques avec le PLH3D-15W

Informations complémentaires et recommandations

Compresseur approprié

N'importe quel compresseur peut alimenter en air votre buse d'assistance pneumatique à haute pression. Cependant, comme le débit approprié doit être déterminé expérimentalement (pour chaque type de matériau à traiter), les résultats souhaités peuvent ne pas être obtenus avec de petits compresseurs. Plus la capacité du réservoir et les performances du compresseur sont élevées, plus le débit d'air pouvant passer par la buse d'air est important. Nous recommandons un compresseur ayant un débit d'air réel de 10-12 l/min et une capacité de réservoir d'au moins 50 litres. En fait, beaucoup de nos clients utilisent de petits compresseurs d'une capacité de 5 litres, disponibles sur Amazon pour environ 50 dollars.

Valeurs de débit d'air recommandées

D'après notre expérience, la valeur réelle du débit d'air de 10-15 l/min est la limite supérieure et tout à fait suffisante pour la plupart des matériaux. Nous ne recommandons pas de dépasser 15-20 l/min. Au-delà de 20 l/min, la vitesse de découpe laser de tous les matériaux diminue. Nous recommandons un débit d'air réel de 10 l/min comme point de départ. Vous pouvez ensuite essayer d'utiliser un débit d'air légèrement supérieur, car la valeur optimale du débit d'air diffère d'un matériau à l'autre.

En général, pour la découpe laser, la valeur optimale du débit d'air réel se situe entre 10 et 15 l/min.

Pour la gravure au laser, nous recommandons des valeurs de débit d'air de 1 à 3 l/min.

La bonne base - la table Honeycomb

La table CNC en nid d'abeille est un outil formidable qui excelle dans la découpe et la gravure au laser. Sa conception unique comporte une grille en nid d'abeilles qui soutient les matériaux pendant le processus de découpe et de gravure, garantissant ainsi des résultats précis et exacts à chaque fois. La table CNC en nid d'abeilles est la solution idéale pour tous ceux qui souhaitent passer à la vitesse supérieure en matière de découpe et de gravure au laser. Vous pouvez trouver le bon type et la bonne taille sur Amazon, même pour ~~ 40-100 $.

N'hésitez pas à nous contacter si vous avez d'autres questions.
