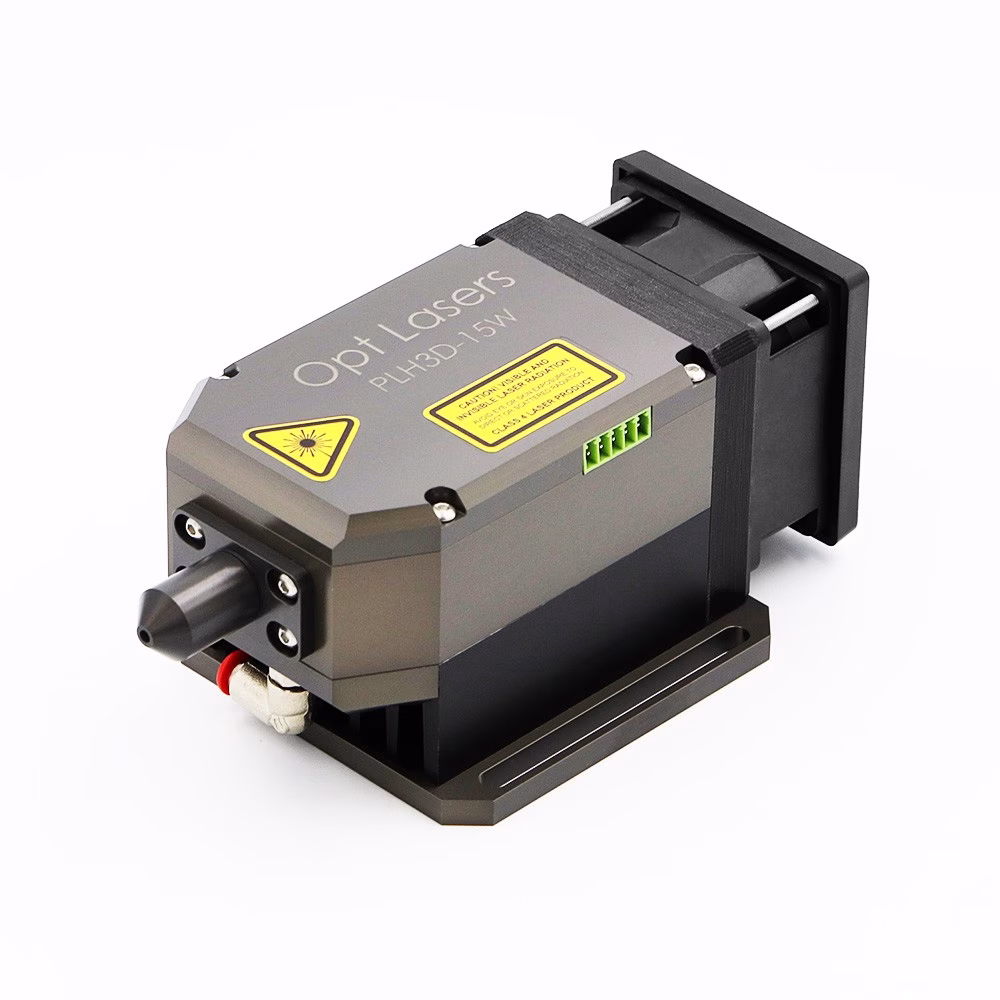

PLH3D-15W Plug&Play-lasersæt med høj ydeevne til alle CNC-maskiner

Anvendelser af blå CNC-laser

Træbearbejdning

Blå lasergravering kan frembringe et detaljeret mønster med runde kanter samt gøre træets farve mørkere. Lasergravering kan bruges til at gravere et logo eller et foto, hvilket ikke kan gøres med fræsebits. Med PLH3D-15W kan du lasergravere træ og træbaserede materialer, herunder kork, spånplader, spånplader, el, kirsebær, ahorn, MDF, basswood, balsa, finér, fiberplader med medium densitet og fiberplader med høj densitet. Til disse anvendelser er hastighed afgørende. PLH3D-15W kan sikre, at din virksomhed eller dit hjemmeværksted er på forkant med udviklingen. De høje niveauer af absorberet optisk effekt gør det muligt at gravere krydsfiner ved 100 mm/s.

Læderarbejde

En anden spændende anvendelse af PLH3D-15W er i læderindustrien. Du kan lasergravere og skære i topkornslæder, fuldkornslæder, korrigeret kernelæder og bonded læder. Dette 15 W laserhoved kan skære 1,3 mm tykt læder med en enkelt passage ved 21 mm/s (svarende til 75 m i timen eller 1,8 km pr. lasermaskinens 24 timers arbejdsdag). Den gør det uden at forkulle kanterne. Den kan gravere læder ved >100 mm/s ved 40 % effekt.

Bredt udvalg af tekstiler

Den høje absorption af blåt laserlys i mange materialer muliggør hurtig skæring uden at beskadige de beskyttelseslag, der bruges til tekstilskæring. Blå laserskæring og -gravering er velegnet til forskellige typer tekstiler, herunder Cordura™, Alcantara, filt, 1080 denier nylon, jeans, bomuld med korte fibre, uld, tartan, fleece, hvid polyester, softshell, silke, blonder og hør. Høj effekttæthed gør det muligt at laserskære tekstiler med kulstofforstærket garn og nylonforstærket garn samt hvide tekstiler. Mange robuste materialer, der bruges til fremstilling af telte, drager og tasker, kan skæres ved 60 mm/s.

Gravering i rustfrit stål

PLH3D-15W kan også bruges til gravering af legeringer i rustfrit stål. I eksemplet på billedet med kniven graverede vi den ved 6 mm/s. Det blå laserhoved på 15 W kan markere rustfrit stål ved 33 mm/s.

Gravering af kulstofstål

Man kan ikke gravere værktøjsstål og stålarter med højt kulstofindhold med en 6 W blå laser. Men vores test har vist, at et blåt laserhoved på 15 W kan gravere både højhastighedsstål og blødt stål. Faktisk muliggør kontrasten og præcisionen en gravering af en fungerende QR-kode.

Skæring og gravering af plast

En anden anvendelse af PLH3D-15W er skæring og gravering af syntetiske polymerer. Du kan laserskære og gravere plast som polykarbonat, ABS-plast, acetaler, nylon, akryl, PLA, polykarbonat, polyestere, plastpolymerer med mikrooverflade, polyuretan, polyethylen, fluorpolymerer, PEI, polypropylen, vulkaniseret fiber, PEEK, polyimider, Rowmark®-plast, PPO, polystyren og VCF-film. For eksempel har vores test vist, at en 15 W blå laser kan skære farvet PMMA med en enkelt passage ved 2,5 mm/s.

Produktets egenskaber

Uovertruffen optisk effekt i sin klasse

Udnytter flere højeffektive blå laserdioder til at skalere den optiske effekt.

Højtryksluftdyse forhindrer høj vedligeholdelse

Med højtryksluftdysen kan du rense linsen 10 gange sjældnere. Trykluften fremskynder også skære- og graveringsprocessen ved at fjerne røg og forhindre overdreven ophobning af snavs på linsen. Derudover køler den rettede luftstrøm arbejdsstedet ned, hvilket resulterer i mangel på defekter og en ensartet graveringskontrast.

Fås med to dyser af forskellig længde til skæring af tynde og tykke materialer

Drevet af blå laserdioder

I modsætning til infrarødt lys absorberes blåt lys lettere af mange industrielle materialer. Det giver flere fordele, bl.a. et lavere strømforbrug og en mere kompakt varmeafledning.

Integreret kontrolelektronik

I mange laserhoveder er dioden forbundet med diodens driver via et langt kabel, og koblingen sker med stik. Lange ledninger er kendetegnet ved betydelige induktive effekter. Det resulterer i forsinkelser af diodens respons i forhold til diodedriveren, og i forlængelse heraf resulterer det også i slørede linjer. Konnektorer er mere udsatte for afbrydelser end koblinger, der udføres via direkte lodning. Afbrydelse under laserbearbejdning kan beskadige laserhovedet.

Lang levetid

Opt Lasers laserhoveder er CNC-værktøjsmaskiner i industrikvalitet. Mekaniske dele er fremstillet af bearbejdet aluminium. Vores produkter er designet med tanke på optimering af køling. Investering i udstyr af højeste kvalitet sikrer den bedste ydelse og pris.

Asfæriske linser i præcisionsklasse

Hvert lasermodul indeholder fire præcisionsstøbte linser, som hver især er stort set frifor ufuldkommenheder. Sammen med en flerlags antirefleksbelægning, der er sprøjtet i vakuum, giver dette design en overlegen optisk ydeevne og en spektakulær effekttæthed på 1,5 MW/cm².

Synergi af effekt og en tæt stråleplet

Det optiske system kombinerer strålerne fra flere højeffektive laserdioder og fokuserer dem til et stramt spot. Det resulterer i en høj effekttæthed, der giver mulighed for at gravere forskellige materialer, herunder rustfrit stål, værktøjsstål og titanium.

Letvægtsdesign til montering på næsten enhver CNC-maskine

Med et letvægtshus i aluminium vejer laseren mindre end 800 g. Da en typisk CNC-spindel vejer ca. 1,8 kg, kan CNC-maskiner betjene den uden problemer.

Enkel integration

Kanopsættes på på næsten enhver CNC-maskine, da den accepterer både analoge og PWM CNC-signaler.

Strøm med det samme

Ingen opvarmningstid

Produktspecifikationer

Produktvideo - Hurtig skæring og gravering

Produktvideo - Skæring og gravering i én arbejdsgang

Typiske skære- og graveringshastigheder med PLH3D-15W

Yderligere oplysninger og anbefalinger

Passende kompressor

Enhver kompressor vil være egnet til at levere luft til din højtryksluftdyseenhed. Men fordi den passende strømningshastighed skal bestemmes eksperimentelt (for hver enkelt type materiale, der skal behandles), er det ikke sikkert, at de ønskede resultater opnås med små kompressorenheder. Jo større tankens kapacitet og kompressorens ydeevne er, desto større luftmængde kan passere gennem luftdysen. Arbejdet er også mere behageligt med bedre kompressorenheder (så kompressoren ikke tænder for ofte for at fylde tanken op). Vi anbefaler en kompressor med en reel luftstrøm på 10-12 l/min og en tankkapacitet på mindst 50 liter. Der er dog ikke noget, der forhindrer dig i at prøve en mindre kompressor, for mange af vores kunder bruger små kompressorer med 5 liters tankkapacitet, som kan købes på Amazon for ca. 50 dollars.

Anbefalede værdier for luftgennemstrømning

Det er vores erfaring, at den reelle luftmængde på 10-15 l/min er den øvre grænse og helt tilstrækkelig til de fleste materialer. Vi anbefaler ikke at gå over 15-20 l/min. Over 20 l/min falder laserskærehastigheden for alle materialer. Vi anbefaler en reel luftstrømsværdi på 10 l/min som udgangspunkt. Derefter kan du eksperimentere med at bruge en lidt højere luftmængde, da den optimale luftmængde er forskellig fra materiale til materiale.

Generelt vil du til laserskæring typisk finde den optimale reelle luftmængde på mellem 10-15 l/min.

Til lasergravering anbefaler vi luftstrømsværdier på 1-3 l/min.

Den rigtige base - Honeycomb-bord

Honeycomb CNC-bordet er et fantastisk værktøj, der udmærker sig ved laserskæring og -gravering. Dets unikke design har et honeycomb-gitter, der understøtter materialer under skære- og graveringsprocessen, hvilket sikrer præcise og nøjagtige resultater hver gang. Honeycomb CNC-bordet er den ideelle løsning for alle, der ønsker at tage deres laserskæring og -gravering til det næste niveau. Du kan finde den rigtige type og størrelse på Amazon selv for ~~ $40-100.

Du er velkommen til at kontakte os, hvis du har yderligere spørgsmål.
