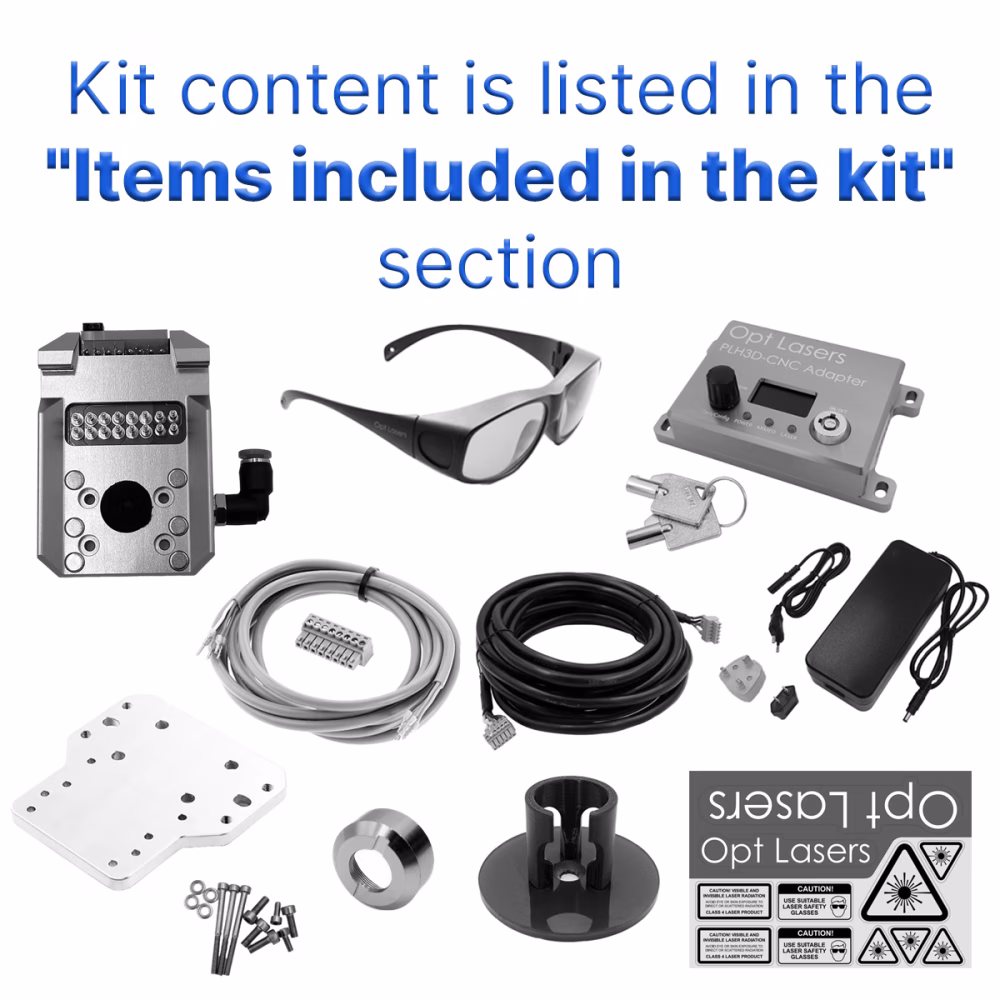

PLH3D-15W Korkean suorituskyvyn Plug&Play-laserpaketti kaikille CNC-koneille.

Sininen CNC Laser Sovellukset

Puunjalostus

Sinisellä laserkaiverruksella voidaan tuottaa yksityiskohtainen kuvio, jossa on pyöreät reunat, sekä tummentaa puun väriä. Laserkaiverrusta voidaan käyttää logon tai valokuvan kaiverrukseen, jota ei voida tehdä jyrsimillä. PLH3D-15W:llä voit laserkaivertaa puuta ja puupohjaisia materiaaleja, kuten korkkia, lastulevyä, lastulevyä, leppää, kirsikkaa, vaahteraa, MDF-levyä, bassopuuta, balsaa, viiluja, keskitiheää kuitulevyä ja tiheää kuitulevyä. Näissä sovelluksissa nopeus on elintärkeää. PLH3D-15W:n avulla voit varmistaa, että yrityksesi tai kotipajasi pysyy kehityksen kärjessä. Suuren absorboivan optisen tehon ansiosta sillä voidaan kaivertaa vaneria 100 mm/s nopeudella.

Nahkatyö

Toinen jännittävä PLH3D-15W:n sovellus on nahkateollisuus. Voit laserkaivertaa ja leikata pintanahkaa, täysnahkaa, korjattua nahkaa ja sidottua nahkaa. Tämä 15 W:n laserpää voi leikata 1,3 mm paksuista nahkaa yhdellä läpiviennillä 21 mm/s nopeudella (vastaa 75 m tunnissa tai 1,8 km:n matkaa laserkoneen 24 tunnin työpäivän aikana). Se tekee sen hiiltämättä reunoja. Sillä voidaan kaivertaa nahkaa >100 mm/s 40 prosentin teholla.

Laaja valikoima tekstiilejä

Sinisen laservalon suuri absorptio lukuisille materiaaleille mahdollistaa nopean leikkaamisen vahingoittamatta tekstiilien leikkauksessa käytettäviä suojakerroksia. Sininen laserleikkaus ja -kaiverrus soveltuvat monenlaisille tekstiileille, kuten Cordura™, Alcantara, huopa, 1080 denierin nailon, farkut, lyhytkuituinen puuvilla, villa, tartan, fleece, valkoinen polyesteri, softshell, silkki, pitsi ja pellava. Suuri tehotiheys mahdollistaa laserleikkauksen tekstiileistä, joissa on hiilivahvisteista lankaa ja nailonvahvisteista lankaa, sekä valkoisista tekstiileistä. Monet telttojen, leijojen ja pussien valmistuksessa käytettävät kestävät materiaalit voidaan leikata 60 mm/s nopeudella.

Ruostumattoman teräksen kaiverrus

PLH3D-15W mittaa myös, jos haluat kaivertaa ruostumattomia terässeoksia. Esimerkkikuvassa veitsen kanssa kaiverrettiin 6 mm/s nopeudella. Sinisellä 15 W:n laserpäällä voidaan merkitä ruostumatonta terästä 33 mm/s nopeudella.

Hiiliteräksen kaiverrus

Et voi kaivertaa työkaluterästä ja runsashiilisiä teräslajeja 6 W:n sinisellä laserilla. Testimme ovat kuitenkin osoittaneet, että 15 W:n sinisellä laserpäällä voidaan kaivertaa sekä pikaterästä että mietoa terästä. Itse asiassa kontrasti ja tarkkuus mahdollistavat toimivan QR-koodin kaiverruksen.

Muovien leikkaaminen ja kaiverrus

Toinen PLH3D-15W:n sovellus on synteettisten polymeerien leikkaaminen ja kaiverruttaminen. Voit laserleikata ja kaivertaa muovit, kuten polykarbonaatin, ABS-muovin, asetaalit, nailonin, akryylin, PLA:n, polykarbonaatin, polyesterit, mikropintaiset muovipolymeerit, polyuretaanin, polyeteenit, fluoripolymeerit, PEI:n, polypropyleenin, vulkanoidun kuidun, PEEK:n, polyimidit, Rowmark®-muovit, PPO:n, polystyreenin ja VCF-kalvot. Testauksemme ovat esimerkiksi osoittaneet, että 15 W:n sinisellä laserilla voidaan leikata värillistä PMMA:ta yhdellä läpiviennillä nopeudella 2,5 mm/s.

Tuotteen ominaisuudet

Luokkansa vertaansa vailla oleva optinen teho

Hyödyntää useita suuritehoisia sinisiä laserdiodeja optisen tehon skaalaamiseksi.

Korkeapaineilmasuutin estää suuren ylläpidon.

Korkeapaineilmasuuttimen avulla voit puhdistaa linssin 10 kertaa harvemmin. Paineilma myös nopeuttaa leikkaus- ja kaiverrusprosessia poistamalla savun ja estämällä lian liiallisen kertymisen linssiin. Lisäksi suunnattu ilmavirta viilentää työskentelykohtaa, minkä ansiosta vikoja ei synny ja kaiverruskontrasti on tasainen.

Saatavana kahdella eripituisella suuttimella ohuiden ja paksujen materiaalien leikkaamiseen

Toimii sinisillä laserdiodeilla

Toisin kuin infrapunavalo, sininen valo imeytyy helpommin lukuisiin teollisuusmateriaaleihin. Tästä seuraa suoraan useita etuja, kuten pienempi virrankulutus ja kompaktimpi lämmönsiirto.

Integroitu ohjauselektroniikka

Monissa laserpäissä, joissa diodi on kytketty diodin ohjaimeen pitkän kaapelin kautta ja kytkentä on tehty liittimillä. Pitkille johdoille on ominaista huomattavat induktiiviset vaikutukset. Tämä aiheuttaa viiveitä diodin vasteessa suhteessa diodin ohjaimeen, ja sen jatkeena myös epäselviä viivoja. Liittimet ovat alttiimpia katkeamisille kuin suoraan juottamalla toteutettu kytkentä. Kytkennän katkeaminen laserkäsittelyn aikana voi vahingoittaa laserpäätä.

Pitkä käyttöikä

Opt Lasersin laserpäät ovat teollisuustason CNC-työstökoneita. Mekaaniset osat on valmistettu koneistetusta alumiinista. Tuotteemme on suunniteltu jäähdytyksen optimointia silmällä pitäen. Investoimalla korkealaatuisiin laitteisiin varmistetaan paras suorituskyky ja hinta.

Tarkkuusluokan asfääriset linssit

Jokaisessa lasermoduulissa on neljä tarkasti valettua linssiä, joista jokaisessa ei käytännössä ole epätäydellisyyksiä. Yhdessä tyhjiöpölytetyn monikerroksisen heijastuksenestopinnoitteen kanssa tämä rakenne tuottaa erinomaisen optisen suorituskyvyn ja upean tehotiheyden 1,5 MW/cm².

Tehon ja tiiviin sädekehän synergiaa

Optinen järjestelmä yhdistää useiden suuritehoisten laserdiodien säteet ja fokusoi ne tiiviiseen pisteeseen. Tuloksena on suuri tehotiheys, joka mahdollistaa monipuolisen kaiverruksen moniin eri materiaaleihin, kuten ruostumattomaan teräkseen, työkaluteräkseen ja titaaniin.

Kevyt rakenne kiinnitetään lähes mihin tahansa CNC-koneeseen.

Kevyt alumiinirunko tekee laserin painosta alle 800 g. Koska tyypillinen CNC-kara painaa noin 1,8 kg, CNC-koneet voivat käyttää sitä vaivattomasti.

Yksinkertainen integrointi

Voidaan asentaa lähes mihin tahansa CNC-koneeseen, koska se hyväksyy sekä analogiset että PWM CNC-signaalit.

Pikakäynnistysvirta

Ei lämmitysaikaa

Tuotteen tekniset tiedot

Tuotevideo - Nopea leikkaus ja kaiverrus

Tuotevideo - Kertaleikkaus ja kaiverrus

Tyypilliset leikkaus- ja kaiverrusnopeudet PLH3D-15W:llä

Lisätietoja ja suosituksia

Sopiva kompressori

Mikä tahansa kompressori soveltuu syöttämään ilmaa korkeapaineilmasuutinyksikköön. Koska sopiva virtausnopeus on kuitenkin määritettävä kokeellisesti (kullekin käsiteltävälle materiaalityypille), pienillä kompressoriyksiköillä ei välttämättä saavuteta haluttuja tuloksia. Mitä suurempi on säiliön tilavuus ja kompressorin teho, sitä suurempi on ilmavirta, joka voi kulkea ilmasuuttimen läpi. Työskentely on myös mukavampaa paremmilla kompressoriyksiköillä (jolloin kompressori ei kytkeydy liian usein päälle säiliön täyttämiseksi). suosittelemme kompressoria, jonka todellinen ilmavirta on 10-12 l/min ja säiliön tilavuus vähintään 50 litraa. Mikään ei kuitenkaan estä sinua kokeilemasta pienempää kompressoria. itse asiassa monet asiakkaistamme käyttävät pieniä 5 litran säiliökapasiteetin kompressoreita, joita saa Amazonista noin 50 dollarilla.

Suositellut ilmavirran arvot

Kokemuksemme mukaan todellinen ilmavirta-arvo 10-15 l/min on yläraja ja täysin riittävä useimmille materiaaleille. Emme suosittele ylittämään arvoa 15-20 l/min. Yli 20 l/min kaikkien materiaalien laserleikkausnopeus laskee. Suosittelemme lähtökohdaksi todellisen ilmavirran arvoa 10 l/min. Sen jälkeen voit kokeilla hieman suuremman ilmavirran käyttöä, sillä optimaalinen ilmavirran arvo vaihtelee materiaalista riippuen.

Yleisesti ottaen laserleikkauksessa optimaalinen todellinen ilmavirran arvo on yleensä 10-15 l/min.

Laserkaiverrusta varten suosittelemme ilmavirran arvoja 1-3 l/min.

Oikea alusta - hunajakennopöytä

Honeycomb CNC-pöytä on loistava työkalu, joka soveltuu erinomaisesti laserleikkaukseen ja -kaiverrukseen. Sen ainutlaatuisessa rakenteessa on hunajakennoristikko, joka tukee materiaaleja leikkaus- ja kaiverrusprosessin aikana ja takaa tarkat ja täsmälliset tulokset joka kerta. Honeycomb CNC-pöytä on ihanteellinen ratkaisu kaikille, jotka haluavat viedä laserleikkauksen ja -kaiverruksen seuraavalle tasolle. Löydät oikean tyypin ja koon Amazonista jopa ~~ 40-100 dollarilla.

Ota rohkeasti yhteyttä, jos sinulla on lisäkysymyksiä.
