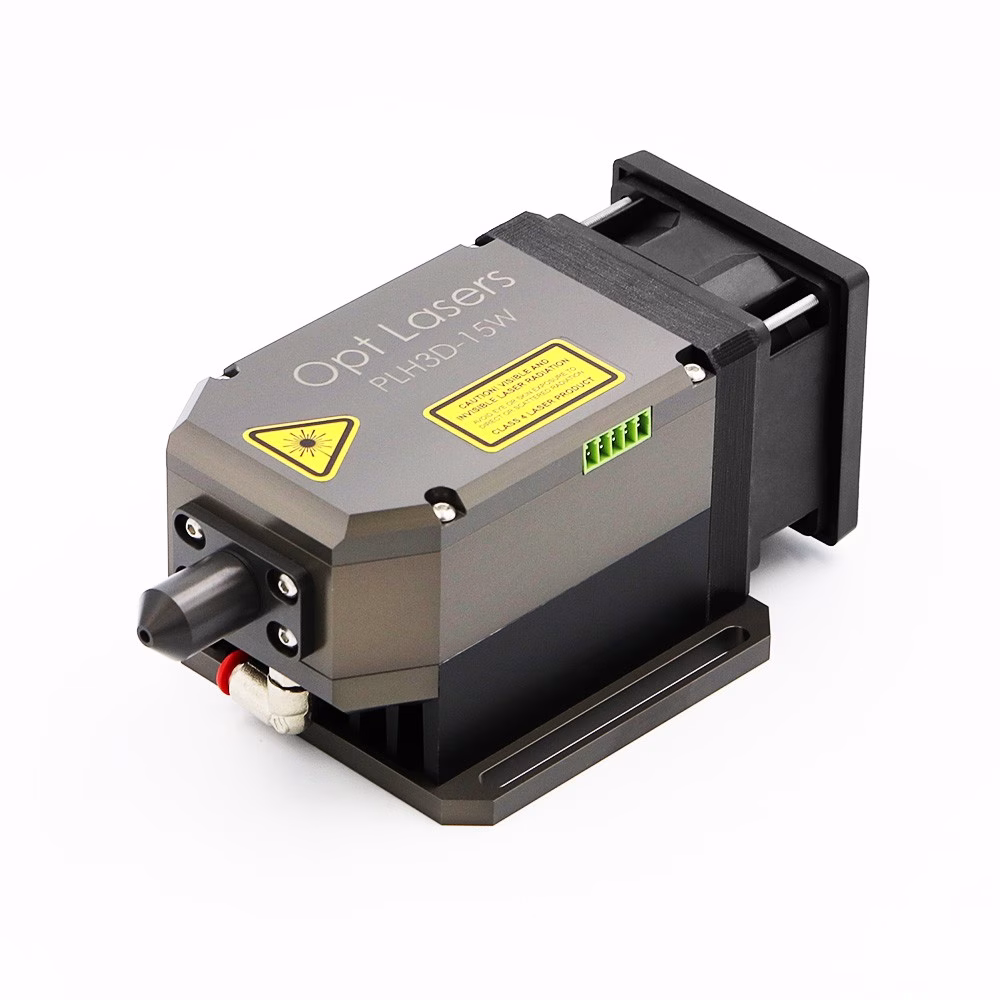

PLH3D-15W Високопроизводителен лазерен комплект Plug&Play за всички машини с ЦПУ

Приложения на син CNC лазер

Дървообработване

Синьото лазерно гравиране може да създаде детайлен модел със заоблени ръбове, както и да потъмни цвета на дървото. Лазерното гравиране може да се използва за гравиране на лого или снимка, което не може да се направи с фрези. С PLH3D-15W можете да гравирате с лазер дърво и материали на дървесна основа, включително корк, ПДЧ, ПДЧ, елша, череша, клен, MDF, бас дърво, балса, фурнир, плочи от дървесни влакна със средна плътност и плочи от дървесни влакна с висока плътност. За тези приложения скоростта е от жизненоважно значение. PLH3D-15W може да гарантира, че вашият бизнес или домашна работилница ще изпревари кривата. Високите нива на абсорбираната оптична мощност му позволяват да гравира шперплат със скорост 100 mm/s.

Кожарство

Друго вълнуващо приложение на PLH3D-15W е в кожарството. Можете да гравирате и режете с лазер горна кожа, пълнозърнеста кожа, коригирана кожа и свързана кожа. Тази 15 W лазерна глава може да изреже кожа с дебелина 1,3 мм с едно преминаване при скорост 21 мм/сек (еквивалентно на 75 м на час или 1,8 км за 24-часов работен ден на лазерната машина). Това става без овъгляване на ръбовете. Той може да гравира кожа със скорост >100 mm/s при 40% мощност.

Широка гама от текстил

Високата абсорбция на синята лазерна светлина за множество материали позволява бързо рязане, без да се увреждат защитните слоеве, използвани при рязане на текстил. Синьото лазерно рязане и гравиране са подходящи за разнообразни видове текстил, включително Cordura™, Alcantara, филц, найлон 1080 дениера, дънки, памук с къси щапелни влакна, вълна, тартан, полар, бял полиестер, софтшел, коприна, дантела и лен. Високата плътност на мощността дава възможност за лазерно рязане на текстил с карбонова и найлонова подсилена прежда, както и на бял текстил. Много здрави материали, използвани в производството на палатки, хвърчила и чанти, могат да се режат със скорост 60 mm/s.

Гравиране на неръждаема стомана

PLH3D-15W е подходящ и ако искате да гравирате сплави от неръждаема стомана. В примера от снимката с ножа го гравирахме със скорост 6 mm/s. Синята лазерна глава с мощност 15 W може да маркира неръждаема стомана със скорост 33 mm/s.

Гравиране на въглеродна стомана

Не можете да гравирате инструментална стомана и видове стомана с високо съдържание на въглерод с помощта на 6 W син лазер. Нашите тестове обаче показаха, че 15 W синя лазерна глава може да гравира високоскоростна стомана, както и мека стомана. Всъщност контрастът и прецизността позволяват гравирането на работещ QR код.

Рязане и гравиране на пластмаси

Друго приложение на PLH3D-15W е рязането и гравирането на синтетични полимери. Можете да режете и гравирате с лазер пластмаси като поликарбонат, ABS пластмаса, ацетали, найлон, акрил, PLA, поликарбонат, полиестери, микроповърхностни пластмасови полимери, полиуретан, полиетилени, флуорополимери, PEI, полипропилен, вулканизирани влакна, PEEK, полиимиди, Rowmark® пластмаси, PPO, полистирол и VCF филми. Например, нашите тестове показаха, че 15 W син лазер може да реже цветен PMMA с едно преминаване при скорост 2,5 mm/s.

Характеристики на продукта

Ненадмината оптична мощност в своя клас

Използва множество мощни сини лазерни диоди за мащабиране на оптичната мощност.

Дюзата за въздух под високо налягане предотвратява високата поддръжка

С дюзата за въздух под високо налягане можете да почиствате обектива 10 пъти по-рядко. Въздухът под налягане също така ускорява процеса на рязане и гравиране, като премахва дима и предотвратява прекомерното натрупване на мръсотия по обектива. Освен това насоченият въздушен поток охлажда работното място, което води до липса на дефекти и равномерен контраст при гравиране.

Предлага се с две дюзи с различна дължина за рязане на тънки и дебели материали

Захранва се от сини лазерни диоди

За разлика от инфрачервената светлина, синята светлина се абсорбира по-лесно от множество индустриални материали. Това директно се превръща в няколко предимства, включително намалена консумация на енергия и по-компактно топлоотделяне.

Интегрирана електроника за управление

В много лазерни глави, които имат диод, диодът е свързан с драйвера на диода чрез дълъг кабел, а свързването се извършва с конектори. Дългите проводници се характеризират със значителни индуктивни ефекти. Това води до забавяне на реакцията на диода по отношение на драйвера на диода и като продължение води и до размазване на линиите. Съединителите са по-склонни към прекъсване на връзката, отколкото свързването, извършено чрез директно запояване. Прекъсването на връзката по време на лазерната обработка може да повреди лазерната глава.

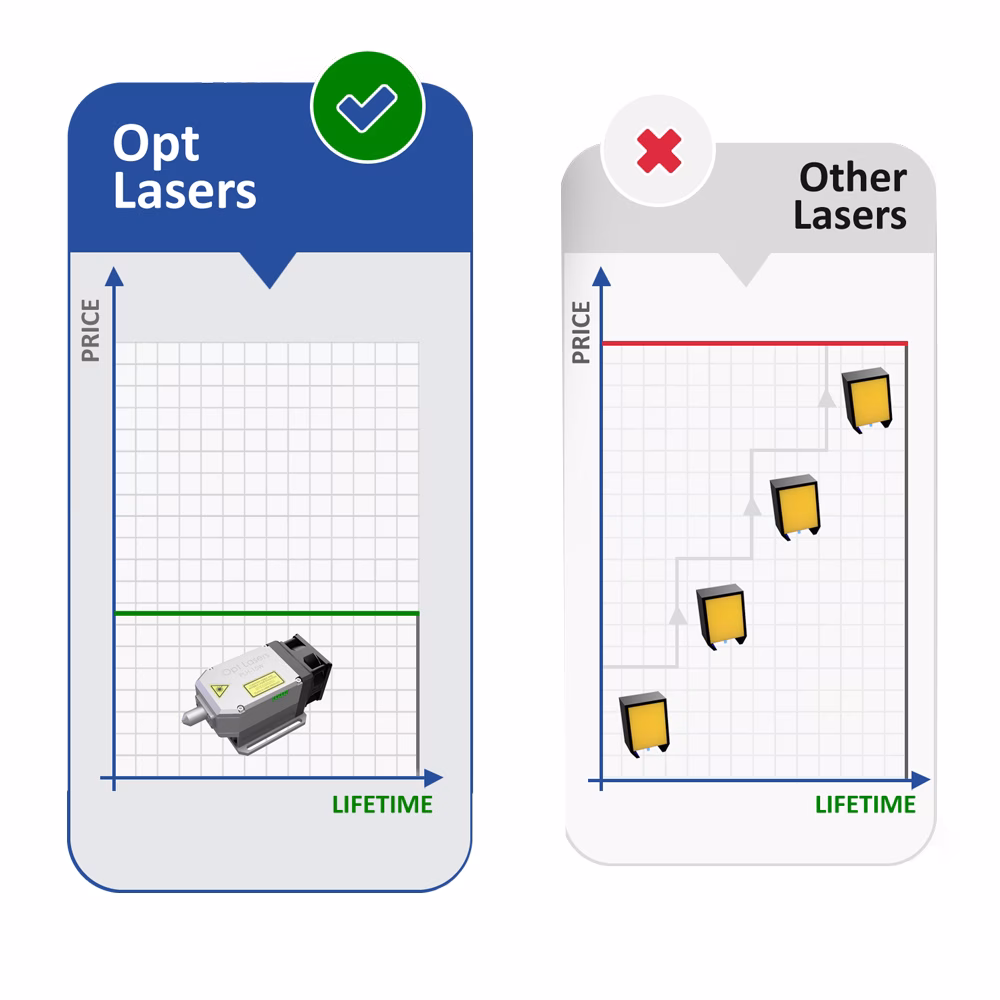

Дълъг живот

Лазерните глави на Opt Lasers са индустриален клас за CNC машини. Механичните части са изработени от обработен алуминий. Нашите продукти са проектирани с оглед на оптимизиране на охлаждането. Инвестирането в оборудване с най-високо качество гарантира най-добрата производителност и цена.

Асферични лещи от прецизен клас

Всеки лазерен модул съдържа четири прецизно формовани лещи, всяка от които е практически без несъвършенства. В съчетание с многослойното антирефлексно покритие, нанасяно чрез вакуумно напръскване, тази конструкция осигурява превъзходни оптични характеристики и впечатляваща плътност на мощността от 1,5 MW/cm².

Синергия от мощност и тясно място на снопа

Оптичната система комбинира лъчите от множество мощни лазерни диоди и ги фокусира в тясна точка. Това води до висока плътност на мощността, даваща гъвкавост за гравиране на разнообразни материали, включително неръждаема стомана, инструментална стомана и титан.

Лека конструкция за монтиране към почти всяка машина с ЦПУ

Отличава се с лек алуминиев корпус, благодарение на който лазерът тежи по-малко от 800 g. Тъй като типичният CNC шпиндел тежи приблизително 1,8 kg, машините с ЦПУ могат да работят с него без усилие.

Лесна интеграция

Може да бъде настроен на почти всяка машина с ЦПУ, тъй като приема както аналогови, така и ШИМ сигнали от ЦПУ.

Моментно включване на захранването

Няма време за загряване

Спецификации на продукта

Видеоклип за продукта - Бързо рязане и гравиране

Видеоклип за продукта - Еднопроходно рязане и гравиране

Типични скорости на рязане и гравиране с PLH3D-15W

Допълнителна информация и препоръки

Подходящ компресор

Всеки компресор е подходящ за подаване на въздух към вашия апарат за въздушна помощ с високо налягане. Въпреки това, тъй като подходящият дебит трябва да се определи експериментално (за всеки различен вид материал, който ще се обработва), желаните резултати може да не се постигнат с малки компресори. Колкото по-голям е капацитетът на резервоара и производителността на компресора, толкова по-голям е въздушният поток, който може да премине през въздушната дюза. Работата е и по-удобна с по-добри компресорни агрегати (за да не се включва компресорът твърде често, за да се напълни резервоарът). препоръчваме компресор с реален въздушен поток от 10-12 л/мин и вместимост на резервоара от поне 50 литра. Нищо обаче не ви пречи да опитате по-малък компресор. в действителност много от нашите клиенти използват малки компресори с вместимост на резервоара 5 литра, които се предлагат в Amazon за около 50 USD.

Препоръчителни стойности на въздушния поток

Според нашия опит реалната стойност на въздушния поток от 10-15 л/мин е горната граница и е напълно достатъчна за повечето материали. Не препоръчваме да се надвишават стойности от 15-20 л/мин. Над 20 л/мин скоростта на лазерното рязане на всички материали намалява. Препоръчваме реална стойност на въздушния поток от 10 л/мин като отправна точка. След това можете да експериментирате с използването на малко по-висока стойност на въздушния поток, тъй като оптималната стойност на въздушния поток е различна за различните материали.

Като цяло за лазерно рязане обикновено намирате оптимална стойност на реалния въздушен поток между 10-15 л/мин.

За лазерно гравиране препоръчваме стойности на въздушния поток от 1-3 л/мин.

Правилната основа - маса с пчелна пита

CNC масата Honeycomb е чудесен инструмент, който се отличава с отлични качества при лазерно рязане и гравиране. Нейният уникален дизайн се отличава с решетка от пчелна пита, която поддържа материалите по време на процеса на рязане и гравиране, като осигурява прецизни и точни резултати всеки път. Масата Honeycomb CNC е идеалното решение за всеки, който иска да издигне лазерното си рязане и гравиране на следващото ниво. Можете да намерите подходящия тип и размер в Amazon дори за ~~ 40-100 USD.

Не се колебайте да се свържете с нас, в случай че имате допълнителни въпроси.
