PLH3D-15W Gravur-Laserkopf
Technische Daten: 15W optische Leistung, HD 125DPI 180um Spot, maximale Holzschnittdicke 6mm ( ¼" )
Am besten geeignet für: Hochgeschwindigkeitsschneiden und -gravieren
Auf Anfrage bestellbar
Build Your Own Kit | Full Upgrades in Description
|
|
|
$63.00 |
|
|
|
PLH3D-15W Kurze Düse zum Schneiden dicker Materialien $44.10 |
|
|
|
$4.50 |
|
|
|
Kabel für PLH3D-15W / PLH-30W-Laserkopf (7m / 22 ft) $28.80 |
|
|
|
24V 3,75A Desktop-Netzteil für PLH3D-15W mit Adapter US/UK $44.10 |
|
|
|
$5.00 |
|
|
|
$179.10 |
Produktbeschreibung
PLH3D-15W Leistungsstark, industriell, vielseitig
Das neueste Mitglied unserer Familie von industriellen Schneid- und Gravierlaserköpfen ist der wohl vielseitigste Gravierlaser auf dem CNC-Markt. Mit seinen 15 W optischer Leistung und seinem neuartigen Design kann dieser kompakte Laserkopf eine breite Palette von Holzwerkstoffen, Leder, Textilien und Kunststoffen bearbeiten (siehe Abschnitt Blue CNC Laser Applications). Er ist auch der erste kompakte CNC-Laserkopf, der Metall nicht nur markiert, sondern auch tiefgraviert. Da er mit blauem Laserlicht arbeitet, kann er effizient Materialien bearbeiten, mit denen Infrarotlaser Schwierigkeiten haben, und er kann an nahezu jede CNC-Maschine angepasst werden. Dieser leichte, leistungsstarke, kosteneffiziente und einfach zu bedienende Laser ist die ideale Wahl für industrielle Großserienanwendungen und anspruchsvolle Einzelanwender gleichermaßen.
Die PLH3D-15W-Laserköpfe benötigen keine zusätzliche Kühlung, was sie perfekt für den Einsatz in Maschinen aus Verbundwerkstoffen, Holz oder Kunststoff macht. Dank der speziell angepassten Optik und der Größe des Strahlflecks, der eine sehr hohe Leistungsdichte bietet, können viele Arten von Materialien geschnitten und graviert werden. Die PLH3D-15W-Laserköpfe sind ein hervorragender Ersatz für CO2-CNC-Laser und eignen sich zum Gravieren von Speziallaminaten, Laserfolien und vielen Standardmaterialien wie Holz, Gummi, Karton, Stoffen, Leder, lackiertem/eloxiertem Metall. 6W-Laser eignen sich auch hervorragend für die Kennzeichnung von Edelstahl und Titan.
Im PLH3D-15W Schneid- und Gravierlaserkopf enthaltene Teile:

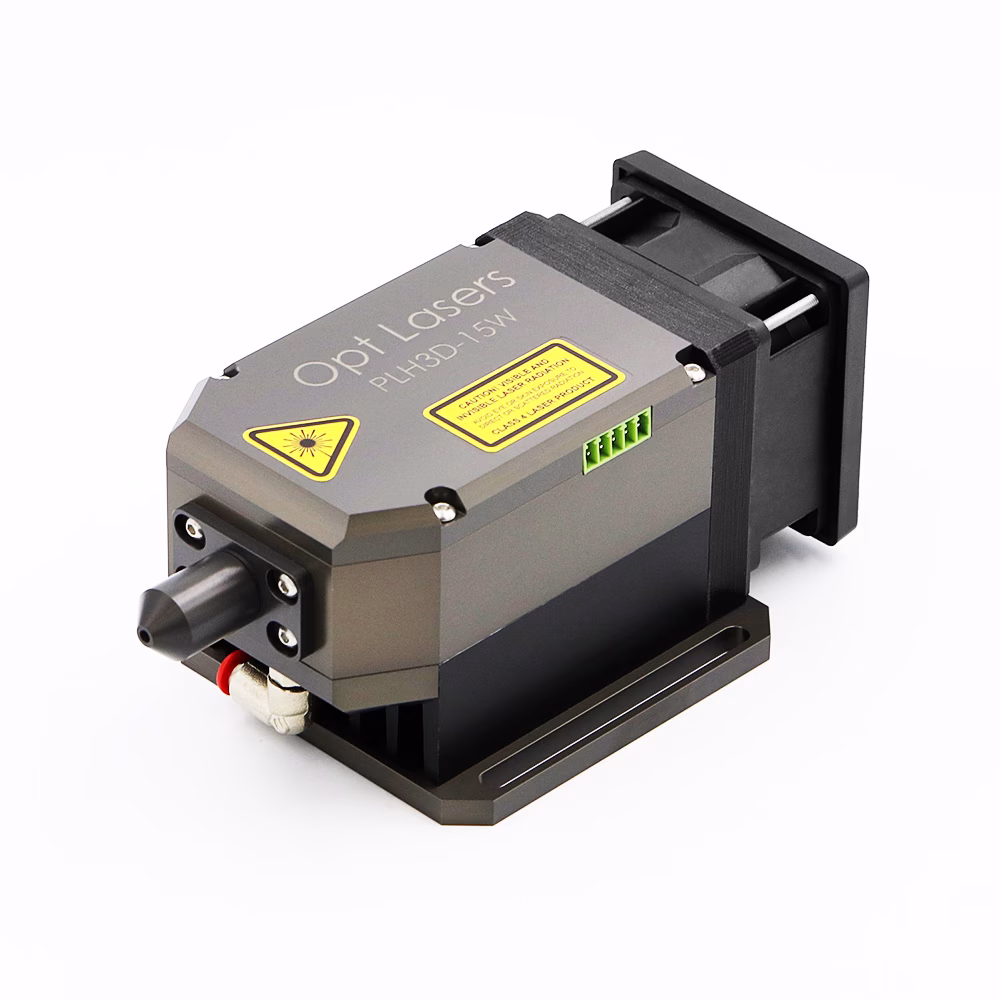

- PLH3D-15W Schneide- und Gravierlaser-Kopf
- Hochgeschwindigkeits-Treiber mit Analog- und PWM/TTL-Eingängen
- Lange Düse zum Schneiden dünner Materialien
- Kurze Düse für das Schneiden dicker Materialien

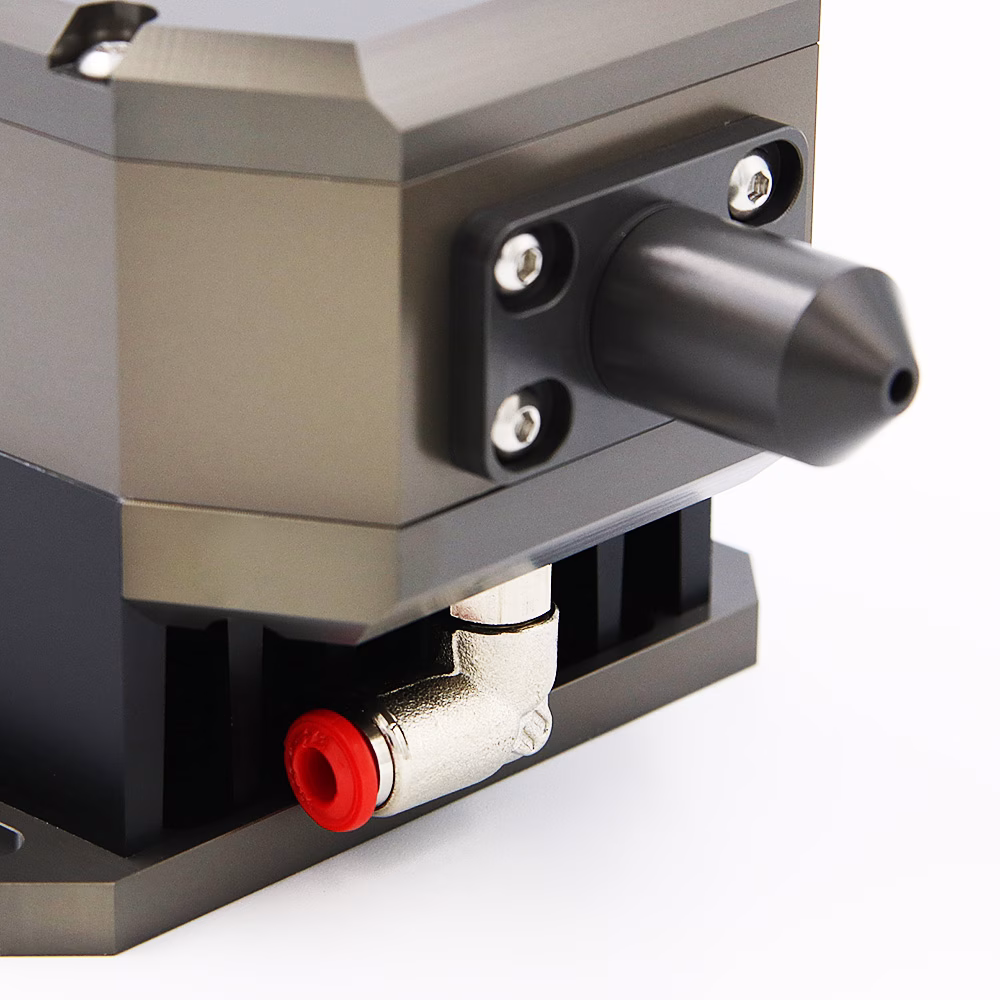

- Eingebaute Hochdruck-Luftdüse
- Anschlussstecker
Technische Daten des Produkts
| Artikel | Typischer Wert | Kommentare |
|---|---|---|
| Optische Leistung | 15 W | T-Umgebung = 25°C |
| Zentrale Wellenlänge | 445 nm | |
| Arbeitsabstand | 4 mm (0,157") | Abstand von der Spitze der Luftdüse |
| Breite des Strahlflecks | <180 µm (0,007") | |
| Abmessungen | 167 x 70 x 87 mm | L x H x B, mit montierter Düse |
| Lochmuster für die Montage | 77 x 68 mm | M3 (#4-40) oder M4 (#8-32) empfohlen |
| Gewicht | 790 g (27,8 Unzen) | |
| PSU Spannung | 22 - 24 VDC | |
| Leistungsaufnahme | <85 W | |
| Modulationseingang 1 | 0-5 V | Analog / PWM / TTL |
| Modulationseingang 2 | 0-3 V, 0-5 V, 0-10 V, 0-24 V | PWM / TTL |
| Max. Mod. Bandbreite | 30 kHz | Empfohlen 5-10 kHz |
| Betriebstemperatur | 10 - 45°C (50 - 113°F) | |
| Luftdüsenschlauchgröße Standard | 4 mm (5/32") | |
| Max. Luftdruck | bar (72 PSI) |
Beispielhafte Schneid- und Graviergeschwindigkeiten mit dem PLH3D-15W
| Werkstoff | Arbeitsgang Typ | Dicke | Geschwindigkeit | Durchgänge |
|---|---|---|---|---|
| Sperrholz | Schneiden | 3 mm (0,118") | 6 mm/s | 1 |
| Schneiden | 3 mm (0,118") | 16 mm/s | 4 | |
| Schneiden | 6 mm (0,236") | 7 mm/s | 4 | |
| MDF | Schneiden | 3 mm (0,118") | 17 mm/s | 4 |
| Schneiden | 6 mm (0,236") | 7 mm/s | 4 | |
| Weißes Cordura | Schneiden | 0,2 mm (0,008") | 5 mm/s | 1 |
| Schneiden | 0,2 mm (0,008") | 20 mm/s | 3 | |
| Naturleder | Schneiden | 1,5 mm (0,059") | 9 mm/s | 1 |
| Schneiden | 1,5 mm (0,059") | 30 mm/s | 4 | |
| Schwarzes PMMA (Plexiglas) | Schneiden | 3,6 mm (0,142") | 2,5 mm/s | 1 |
| Schneiden | 3,6 mm (0,142") | 12 mm/s | 4 | |
| Rostfreier Stahl | Markierung | K.A. | 33 mm/s | 1 |
| Gravur | K.A. | 6 mm/s | 1 | |
| Kohlenstoffstahl | Markierung | K.A. | 33 mm/s | 1 |
| Gravur | K.A. | 6 mm/s | 1 |
Wichtige Zusatzinformationen:
- Denken Sie daran, dass es sich nicht um ein Spielzeug handelt.
- Laserstrahlung ist gefährlich, auch wenn sie von jeder Oberfläche gestreut oder reflektiert wird.
- Verwenden Sie immer einen geeigneten Laserschutzfilter an Ihrer CNC-Maschine für 430 - 480 nm, um reflektierte Strahlung zu vermeiden.
- Richten Sie den Laserkopf niemals auf Menschen oder Tiere.
- Berühren Sie den Strahl nicht, er kann Verbrennungen oder andere Verletzungen verursachen.
- Blicken Sie nicht in den Strahl oder in den Strahlfleck, während das Material geschnitten wird.
- Laserstrahlung - Vermeiden Sie den Kontakt mit Augen oder Haut durch direkte oder gestreute Strahlung.
- Laserprodukt der Klasse 4.
Der blaue Schneid- und Gravierlaserkopf PLH3D-15W verfügt über zwei separate Bedienelemente.
Modulationseingang 1 akzeptiert 0 - 5 V oder 0-10 V für analoge Leistungsmodulation
Modulationseingang Nr. 2 akzeptiert 0 - 3,3 V, 0 - 5 V, 0 - 10 V oder 0 - 24 V für TTL/PWM und schaltet den Laser ein, wenn die Spannung 1,8 V überschreitet.
Wichtig! Schließen Sie nicht gleichzeitig den Modulationseingang 1 und den Modulationseingang 2 an. Andernfalls kann es zu einer Fehlfunktion des Gravurlasers kommen.
Wichtig: Der PLH3D-15W-Gravierlaser sollte mit einem hochwertigen Netzteil betrieben werden, an das nichts anderes angeschlossen ist. Bitte beachten Sie: Es wird nicht empfohlen, den Lasergravierer an dasselbe Netzteil wie einen Schrittmotor oder ein anderes Gerät mit hoher Impedanz anzuschließen. Andernfalls kann die Laserdiode beschädigt werden.
Wichtig: Wenn Sie auf glänzenden Oberflächen/Metallen oder lackierten Metallen gravieren, empfiehlt es sich, den Laserkopf um 5-7 Grad zu neigen. Dadurch wird verhindert, dass der Laserstrahl zu den Laserdioden im Laserkopf zurückreflektiert wird.
