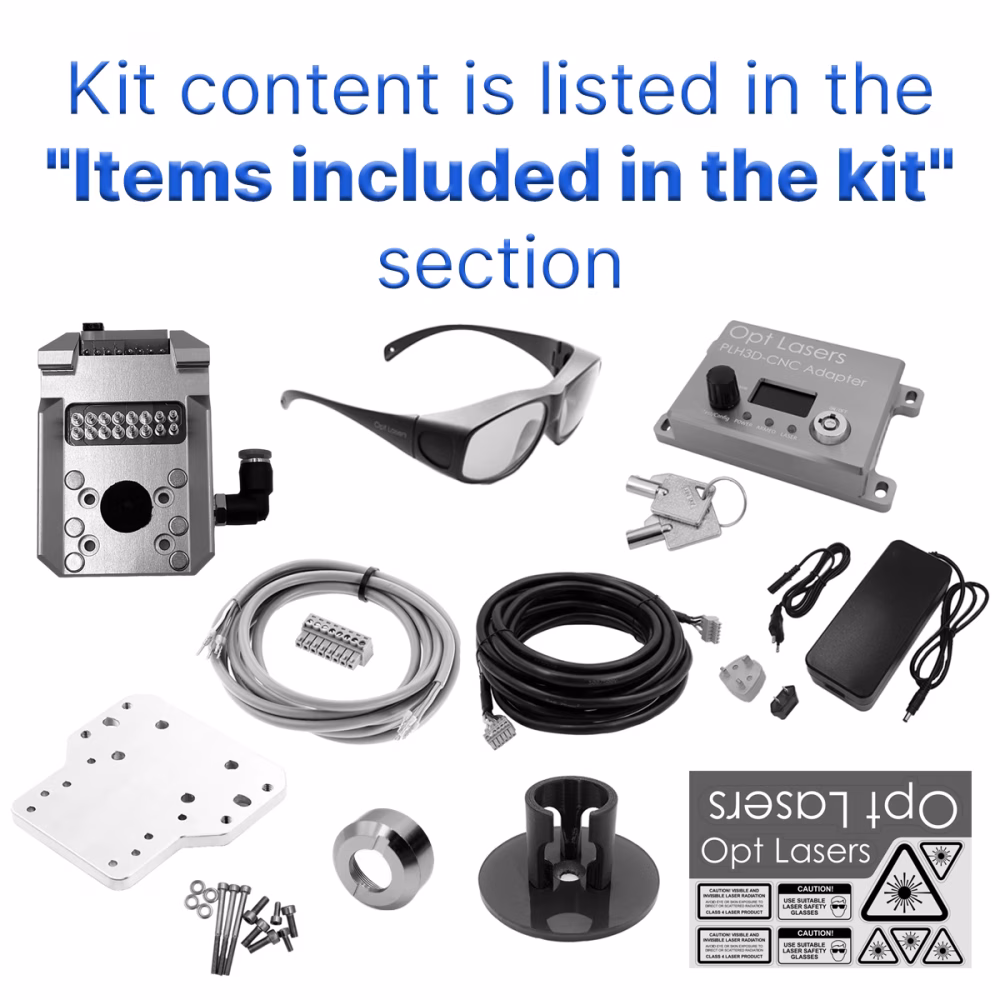

PLH3D-15W nagy teljesítményű Plug&Play lézer készlet minden CNC géphez

Kék CNC lézer alkalmazások

Famegmunkálás

A kék lézergravírozás részletes mintát készíthet kerek élekkel, valamint sötétítheti a fa színét. A lézergravírozás használható logó vagy fénykép gravírozására, ami marószerszámokkal nem lehetséges. A PLH3D-15W-vel lézergravírozhat fát és faalapú anyagokat, többek között parafát, forgácslapot, forgácslapot, égert, cseresznyét, juhart, MDF-et, hársfát, balsát, furnért, közepes sűrűségű farostlemezt és nagy sűrűségű farostlemezt. Ezeknél az alkalmazásoknál a sebesség létfontosságú. A PLH3D-15W biztosíthatja, hogy vállalkozása vagy otthoni műhelye mindig az élen járjon. A nagy elnyelt optikai teljesítmény lehetővé teszi, hogy 100 mm/s sebességgel gravírozzon rétegelt lemezeket.

Bőrmegmunkálás

A PLH3D-15W másik izgalmas alkalmazása a bőrművességben rejlik. Lézergravírozhat és vághat felső szemcsés bőrt, teljes szemcsés bőrt, korrigált szemcsés bőrt és ragasztott bőrt. Ez a 15 W-os lézerfej 1,3 mm vastag bőrt tud vágni egyetlen menetben 21 mm/s sebességgel (ez 75 m/órának, vagy 1,8 km-nek felel meg a lézergép 24 órás munkanapja alatt). Mindezt a szélek elszenesedése nélkül teszi. 40%-os teljesítmény mellett >100 mm/s sebességgel képes bőrbe gravírozni.

Textíliák széles skálája

A kék lézerfény számos anyagra vonatkozó magas abszorpciója lehetővé teszi a gyors vágást a textilvágásnál használt védőrétegek károsítása nélkül. A kék lézeres vágás és gravírozás alkalmas a legkülönbözőbb textíliákhoz, többek között a Cordura™, Alcantara, nemez, 1080 denier nejlon, farmer, rövid tűzőszálas pamut, gyapjú, tartán, gyapjú, fehér poliészter, softshell, selyem, csipke és vászon esetében. A nagy teljesítménysűrűség lehetővé teszi a szénszálerősítésű és nylonszálerősítésű textíliák, valamint a fehér textíliák lézervágását. A sátrak, sárkányok és táskák gyártása során használt számos robusztus anyag 60 mm/s sebességgel vágható.

Rozsdamentes acél gravírozása

A PLH3D-15W akkor is mér, ha rozsdamentes acélötvözeteket szeretne gravírozni. A képen látható példán a késsel 6 mm/s sebességgel gravíroztunk. A 15 W-os kék lézerfej 33 mm/s sebességgel képes rozsdamentes acélt jelölni.

Szénacél gravírozás

A 6 W-os kék lézerrel nem lehet szerszámacélokat és magas széntartalmú acélfajtákat gravírozni. Vizsgálataink azonban azt mutatták, hogy a 15 W-os kék lézerfej képes a nagy sebességű acél, valamint a lágyacél gravírozására. Sőt, a kontraszt és a pontosság lehetővé teszi egy működő QR-kód gravírozását.

Műanyagok vágása és gravírozása

A PLH3D-15W másik alkalmazási területe a szintetikus polimerek vágása és gravírozása. Lézerrel vághat és gravírozhat műanyagokat, például polikarbonátot, ABS műanyagot, acetált, nejlont, akrilt, PLA-t, polikarbonátot, poliésztereket, mikrofelületű műanyag polimereket, poliuretánt, polietiléneket, fluoropolimereket, PEI-t, polipropilént, vulkanizált szálakat, PEEK-et, poliimideket, Rowmark® műanyagokat, PPO-t, polisztirolt és VCF-fóliákat. Tesztjeink például azt mutatták, hogy egy 15 W-os kék lézerrel a színes PMMA-t egyetlen menetben, 2,5 mm/s sebességgel lehet vágni.

Termékjellemzők

Páratlan optikai teljesítmény a kategóriájában

Több nagy teljesítményű kék lézerdiódát használ az optikai teljesítmény skálázásához.

Nagynyomású levegőfúvóka megakadályozza a magas fenntartási költségeket

A nagynyomású levegőfúvókával 10x ritkábban tisztíthatja a lencsét. A nyomás alatt álló levegő a füst eltávolításával és a lencsén lévő túlzott szennyeződések kialakulásának megakadályozásával a vágási és gravírozási folyamatot is felgyorsítja. Ezenkívül az irányított légáram lehűti a munkaterületet, ami hibák hiányát és egyenletes gravírozási kontrasztot eredményez.

Két különböző hosszúságú fúvókával kapható a vékony és vastag anyagok vágásához.

Kék lézerdiódákkal működik

Az infravörös fénnyel ellentétben a kék fényt számos ipari anyag könnyebben elnyeli. Ez közvetlenül számos előnnyel jár, többek között csökkentett energiafogyasztással és kompaktabb hőelvezetéssel.

Integrált vezérlőelektronika

Sok olyan lézerfejben, amelyeknél a dióda hosszú kábelen keresztül kapcsolódik a dióda meghajtójához, és a csatlakoztatás csatlakozókkal történik. A hosszú vezetékeket jelentős induktív hatások jellemzik. Ez a dióda válaszának késleltetését eredményezi a dióda meghajtójához képest, és kiterjesztésként elmosódott vonalakat is eredményez. A csatlakozók hajlamosabbak a szétkapcsolódásra, mint a közvetlen forrasztással végzett csatolás. A lézermegmunkálás közbeni szétkapcsolás károsíthatja a lézerfejet.

Hosszú élettartam

Az Opt Lasers lézerfejek ipari szintű CNC szerszámgépek. A mechanikus alkatrészek megmunkált alumíniumból készülnek. Termékeinket a hűtés optimalizálását szem előtt tartva terveztük. A legmagasabb minőségű berendezésekbe való befektetés biztosítja a legjobb teljesítményt és árat.

Precíziós minőségű aszférikus lencsék

Minden lézermodul négy precíziósan öntött lencsét tartalmaz, amelyek mindegyike gyakorlatilag mentes a tökéletlenségektől. A vákuumporlasztott többrétegű tükröződésmentesítő bevonattal párosítva ez a kialakítás kiváló optikai teljesítményt és látványos, 1,5 MW/cm² teljesítménysűrűséget eredményez.

A teljesítmény és a szoros sugárfolt szinergiája

Az optikai rendszer egyesíti a több nagy teljesítményű lézerdiódából érkező sugarakat, és egy szűk fókuszpontba fókuszálja őket. Ez nagy teljesítménysűrűséget eredményez, amely sokoldalúan alkalmas a legkülönfélébb anyagok, többek között rozsdamentes acél, szerszámacél és titán gravírozására.

Könnyű kialakítás Szinte bármilyen CNC-gépre felszerelhető

Könnyű, alumínium testtel rendelkezik, amelynek köszönhetően a lézer súlya kevesebb, mint 800 g. Mivel egy tipikus CNC-orsó súlya körülbelül 1,8 kg, a CNC-gépek könnyedén működtethetik.

Egyszerű integráció

A szinte bármilyen CNC-gépen beállítható, mivel analóg és PWM CNC-jeleket egyaránt fogad.

Azonnali bekapcsolás

Nincs bemelegedési idő

Termék specifikációk

Termékvideó - Gyors vágás és gravírozás

Termékvideó - Egymenetes vágás és gravírozás

Tipikus vágási és gravírozási sebességek a PLH3D-15W-vel

További információk és ajánlások

Megfelelő kompresszor

Bármilyen kompresszor alkalmas a nagynyomású légsegítő fúvókaegység levegőellátására. Mivel azonban a megfelelő áramlási sebességet kísérleti úton kell meghatározni (minden egyes feldolgozandó anyagtípushoz), előfordulhat, hogy a kívánt eredményt kis kompresszoregységekkel nem lehet elérni. Minél nagyobb a tartály kapacitása és a kompresszor teljesítménye, annál nagyobb a légfúvókán áthaladó légáram. A munka is kényelmesebb a jobb kompresszoregységekkel (így a kompresszor nem kapcsol be túl gyakran a tartály újratöltéséhez). 10-12 l/perc valós légáramú és legalább 50 literes tartálykapacitású kompresszort ajánlunk. Azonban semmi sem akadályozza meg abban, hogy kipróbáljon egy kisebb kompresszort. valójában sok ügyfelünk használ kis, 5 literes tartálykapacitású kompresszorokat, amelyek az Amazonon körülbelül 50 dollárért kaphatók .

Ajánlott légáramlási értékek

Tapasztalataink szerint a 10-15 l/min valós légáramlási érték a felső határ, és a legtöbb anyaghoz teljesen elegendő. Nem javasoljuk, hogy 15-20 l/min fölé menjünk. 20 l/min felett minden anyag lézervágási sebessége csökken. Kiindulási pontként 10 l/min valós légáramlási értéket ajánlunk. Ezután kísérletezhet egy kicsit magasabb légáramlási érték használatával, mivel az optimális légáramlási érték anyagonként eltérő.

Általánosságban elmondható, hogy lézervágás esetén az optimális valós légáramlási érték általában 10-15 l/min között van.

Lézergravírozáshoz 1-3 l/min légáramlási értéket ajánlunk .

A megfelelő alap - Méhsejtes asztal

A Honeycomb CNC asztal egy nagyszerű eszköz, amely kiválóan alkalmas lézervágásra és gravírozásra. Egyedülálló kialakításának jellemzője a méhsejtrács, amely a vágási és gravírozási folyamat során megtámasztja az anyagokat, így minden alkalommal pontos és precíz eredményt biztosít. A Honeycomb CNC asztal ideális megoldás mindazok számára, akik a lézervágást és gravírozást a következő szintre szeretnék emelni. A megfelelő típust és méretet az Amazonon akár ~~ 40-100 dollárért is megtalálhatja .

Nyugodtan forduljon hozzánk, ha további kérdései vannak.
