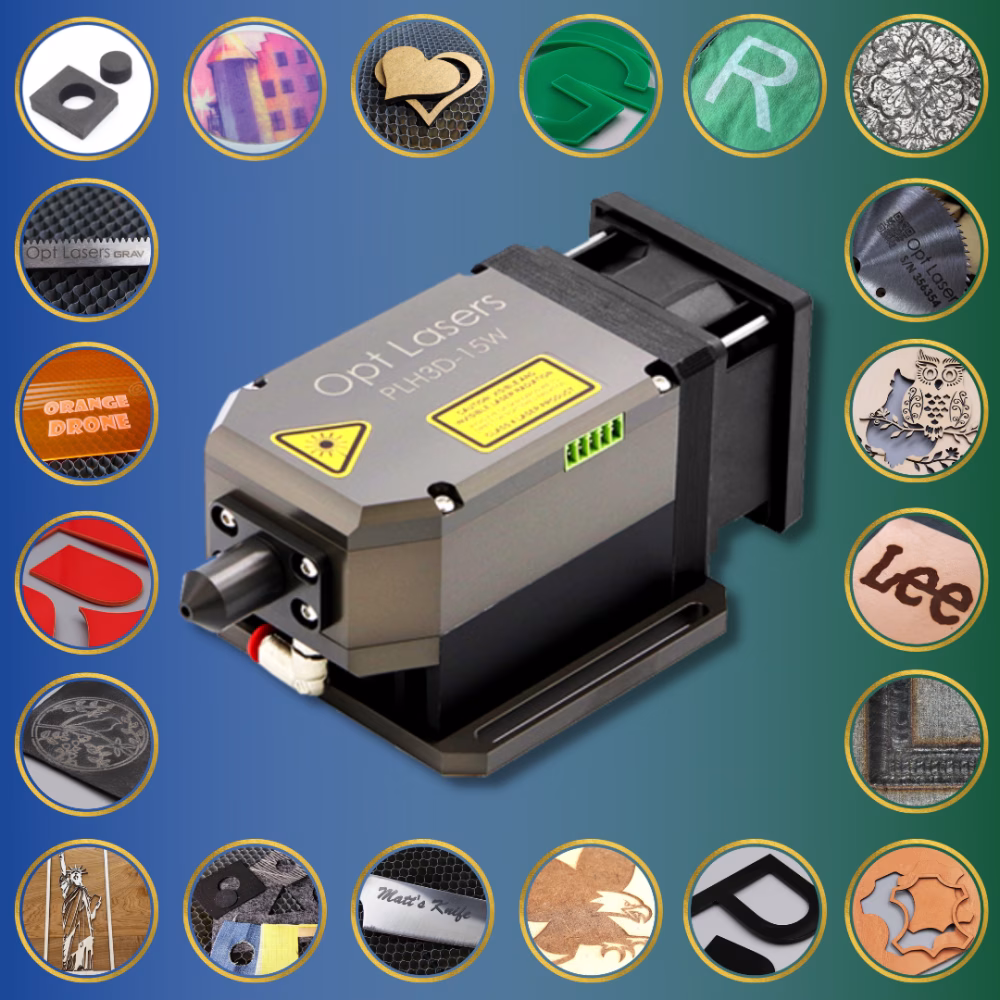

PLH3D-15W Высокопроизводительный лазерный комплект Plug&Play для всех станков с ЧПУ

Применение синего лазера с ЧПУ

Деревообработка

Синяя лазерная гравировка позволяет получить детализированный рисунок с круглыми краями, а также затемнить цвет древесины. С помощью лазерной гравировки можно выгравировать логотип или фотографию, что невозможно сделать с помощью фрезерных насадок. С помощью PLH3D-15W можно гравировать лазером дерево и древесные материалы, включая пробку, ДСП, ДСП, ольху, вишню, клен, МДФ, басвуд, бальзу, фанеру, ДВП средней плотности и ДВП высокой плотности. Для этих применений скорость крайне важна. PLH3D-15W поможет вашей мастерской или домашней мастерской не отставать от графика. Высокий уровень поглощаемой оптической мощности позволяет ему гравировать фанеру со скоростью 100 мм/с.

Кожевенное производство

Еще одна интересная область применения PLH3D-15W - кожевенное производство. Вы можете гравировать и резать лазером зернистую кожу, полнозернистую кожу, кожу с коррекцией зернистости и бондированную кожу. Эта лазерная головка мощностью 15 Вт может резать кожу толщиной 1,3 мм за один проход со скоростью 21 мм/с (что эквивалентно 75 м в час, или 1,8 км (1,1 миль) за 24-часовой рабочий день лазерного станка). При этом края не обугливаются. Он может гравировать кожу со скоростью >100 мм/с при мощности 40 %.

Широкий спектр текстиля

Высокое поглощение света синего лазера многими материалами обеспечивает быструю резку без повреждения защитных слоев, используемых при раскрое текстиля. Резка и гравировка синим лазером подходят для различных типов текстиля, включая Cordura™, Alcantara, войлок, нейлон плотностью 1080 ден, джинс, хлопок с коротким штапельным волокном, шерсть, тартан, флис, белый полиэстер, софтшелл, шелк, кружево и лен. Высокая плотность мощности позволяет осуществлять лазерную резку текстиля с углеродной и нейлоновой армированной нитью, а также белого текстиля. Многие прочные материалы, используемые в производстве палаток, воздушных змеев и сумок, могут быть разрезаны со скоростью 60 мм/с.

Гравировка на нержавеющей стали

PLH3D-15W также подходит для гравировки сплавов из нержавеющей стали. В примере на фото с ножом мы гравировали его со скоростью 6 мм/с. Синяя лазерная головка мощностью 15 Вт может наносить маркировку на нержавеющую сталь со скоростью 33 мм/с.

Гравировка углеродистой стали

Синим лазером мощностью 6 Вт нельзя гравировать инструментальную сталь и виды стали с высоким содержанием углерода. Однако наши испытания показали, что головка синего лазера мощностью 15 Вт может гравировать высокоскоростную сталь, а также низкоуглеродистую сталь. Более того, контрастность и точность позволяют гравировать рабочий QR-код.

Резка и гравировка пластмасс

Еще одна область применения PLH3D-15W - резка и гравировка синтетических полимеров. Вы можете резать и гравировать лазером такие пластики, как поликарбонат, ABS-пластик, ацетали, нейлон, акрил, PLA, поликарбонат, полиэфиры, микроповерхностные полимеры, полиуретан, полиэтилены, фторполимеры, PEI, полипропилен, вулканизированное волокно, PEEK, полиимиды, пластики Rowmark®, PPO, полистирол и пленки VCF. Например, наши испытания показали, что синий лазер мощностью 15 Вт может резать цветной ПММА за один проход со скоростью 2,5 мм/с.

Особенности продукта

Непревзойденная оптическая мощность в своем классе

Используется несколько мощных синих лазерных диодов для масштабирования оптической мощности.

Воздушная форсунка высокого давления предотвращает высокое техническое обслуживание

Благодаря воздушной насадке высокого давления вы можете чистить линзы в 10 раз реже. Воздух под давлением также ускоряет процесс резки и гравировки, удаляя дым и предотвращая чрезмерное накопление грязи на линзе. Кроме того, направленный поток воздуха охлаждает рабочую площадку, что приводит к отсутствию дефектов и равномерному контрасту гравировки.

Поставляется с двумя соплами разной длины для резки тонких и толстых материалов

Работает на диодах синего лазера

В отличие от инфракрасного излучения, синий свет легче поглощается многочисленными промышленными материалами. Это напрямую связано с рядом преимуществ, включая снижение энергопотребления и более компактный теплоотвод.

Встроенная управляющая электроника

Во многих лазерных головках диод подключен к драйверу диода через длинный кабель, а соединение осуществляется с помощью разъемов. Длинные провода характеризуются значительными индуктивными эффектами. Это приводит к задержке реакции диода по отношению к драйверу диода и, как следствие, к размытию линий. Разъемы более подвержены разъединению, чем соединения, выполненные прямой пайкой. Разъединение во время лазерной обработки может привести к повреждению лазерной головки.

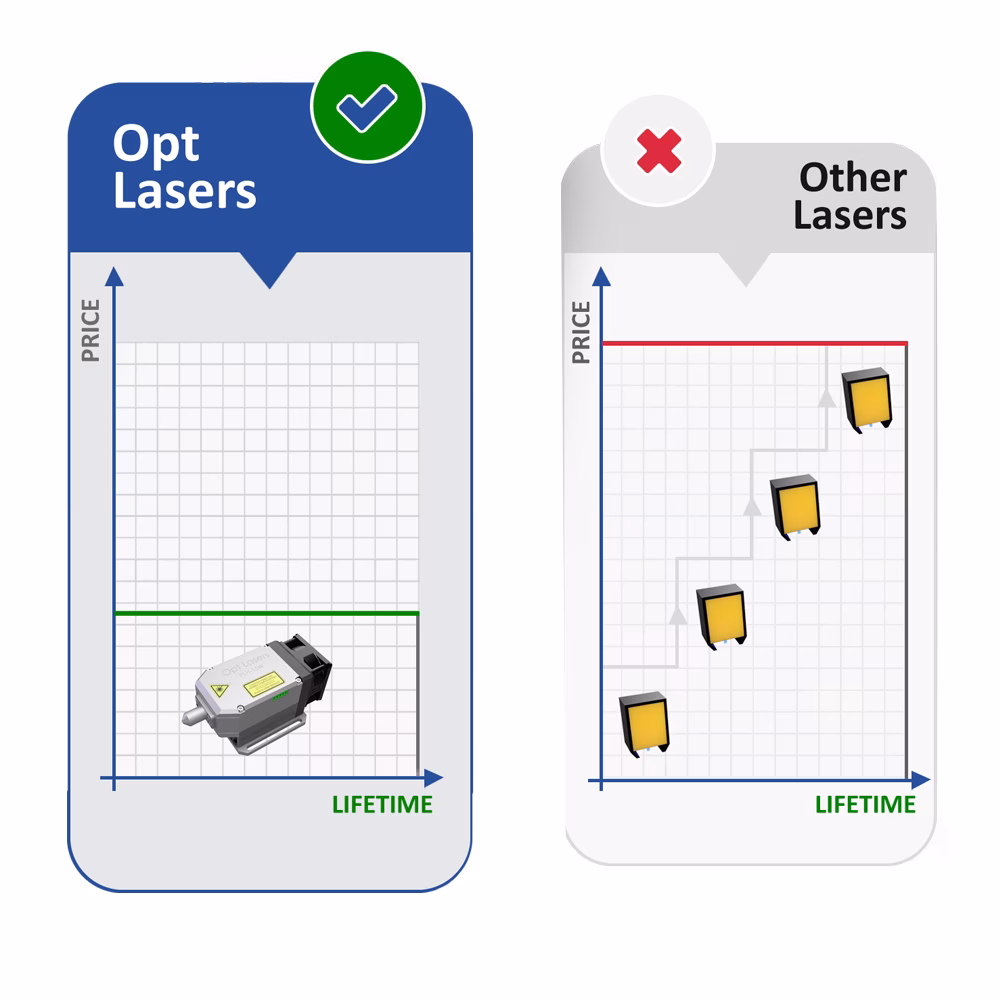

Длительный срок службы

Лазерные головки Opt Lasers - это станки с ЧПУ промышленного уровня. Механические части изготовлены из обработанного алюминия. Наши продукты разработаны с учетом оптимизации охлаждения. Инвестиции в оборудование высочайшего качества обеспечивают наилучшую производительность и цену.

Асферические линзы точного класса

Каждый лазерный модуль содержит четыре прецизионно отлитые линзы, каждая из которых практически не имеетдефектов . В сочетании с многослойным антибликовым покрытием, нанесенным методом вакуумного напыления, такая конструкция обеспечивает превосходные оптические характеристики и впечатляющую плотность мощности 1,5 МВт/см².

Синергия мощности и плотное пятно луча

Оптическая система объединяет пучки от нескольких мощных лазерных диодов и фокусирует их в узкое пятно. Это обеспечивает высокую плотность мощности, позволяющую гравировать самые разные материалы, включая нержавеющую сталь, инструментальную сталь и титан.

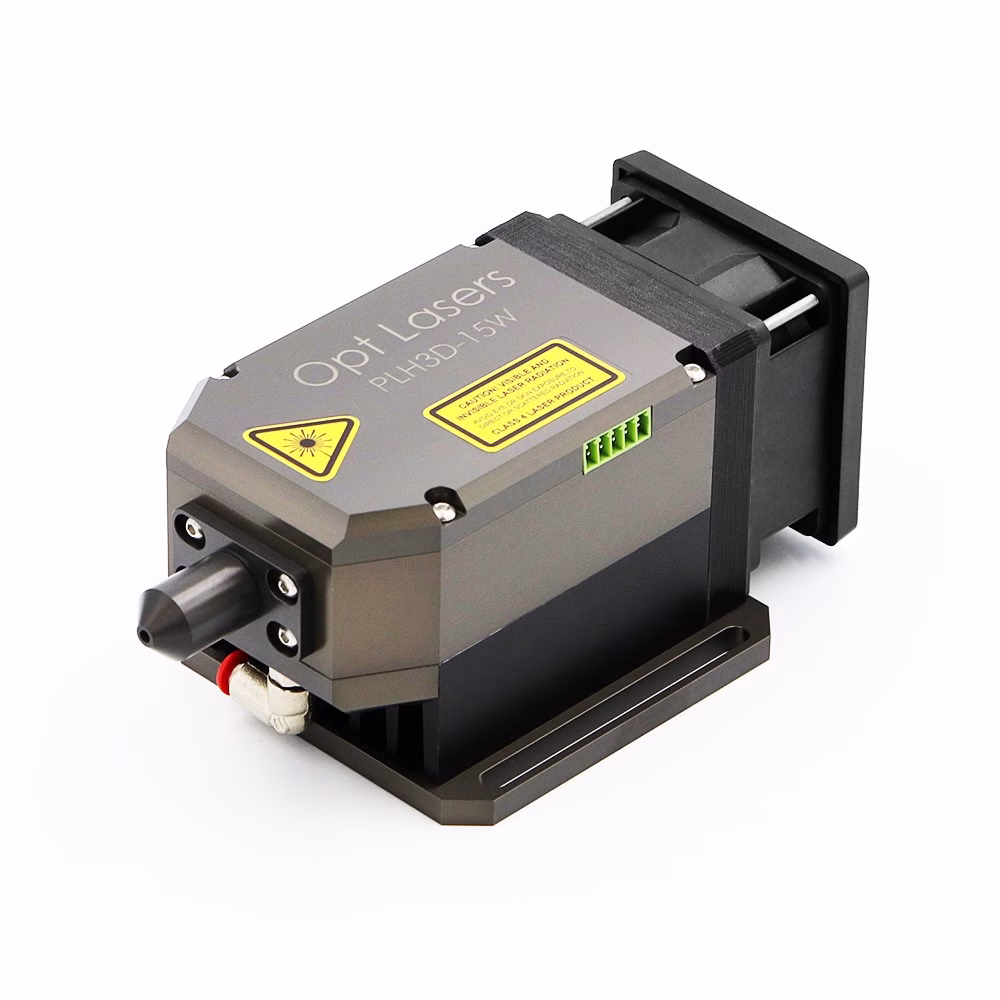

Легкая конструкция устанавливается практически на любой станок с ЧПУ

Благодаря легкому алюминиевому корпусу вес лазера составляет менее 800 г. Поскольку типичный шпиндель станка с ЧПУ весит около 1,8 кг, станки с ЧПУ могут работать с ним без усилий.

Простая интеграция

Лазер может бытьустановлен на практически на любом станке с ЧПУ, поскольку он принимает как аналоговые, так и ШИМ-сигналы ЧПУ.

Мгновенное включение

Нет времени на разогрев

Технические характеристики изделия

Видео о продукте - Быстрая резка и гравировка

Видео о продукте - однопроходная резка и гравировка

Типичные скорости резки и гравировки с PLH3D-15W

Дополнительная информация и рекомендации

Подходящий компрессор

Любой компрессор подойдет для подачи воздуха к вашему устройству High-Pressure Air Assist Nozzle. Однако, поскольку необходимый расход воздуха должен быть определен экспериментально (для каждого типа обрабатываемого материала), желаемые результаты могут быть недостижимы при использовании небольших компрессоров. Чем больше объем резервуара и производительность компрессора, тем больший поток воздуха может проходить через воздушное сопло. Кроме того, работать удобнее с более мощными компрессорными установками (чтобы компрессор не включался слишком часто для пополнения резервуара). Мы рекомендуем компрессор с реальным расходом воздуха 10-12 л/мин и объемом резервуара не менее 50 л. Однако ничто не мешает вам попробовать компрессор меньшего размера. Многие наши клиенты используют небольшие компрессоры с объемом бака 5 литров, которые можно приобрести на Amazon по цене около 50 долларов.

Рекомендуемые значения воздушного потока

По нашему опыту, реальное значение расхода воздуха 10-15 л/мин является верхним пределом и полностью достаточно для большинства материалов. Мы не рекомендуем превышать 15-20 л/мин. При скорости свыше 20 л/мин скорость лазерной резки всех материалов снижается. В качестве отправной точки мы рекомендуем реальное значение воздушного потока 10 л/мин. Затем вы можете поэкспериментировать с использованием немного большего расхода воздуха, поскольку оптимальное значение расхода воздуха отличается для разных материалов.

В целом, для лазерной резки оптимальное значение реального расхода воздуха обычно находится в диапазоне 10-15 л/мин.

Для лазерной гравировки мы рекомендуем расход воздуха 1-3 л/мин.

Правильное основание - стол Honeycomb

Стол с ЧПУ Honeycomb - это отличный инструмент, который превосходно подходит для лазерной резки и гравировки. Его уникальная конструкция включает в себя сотовую решетку, которая поддерживает материалы во время процесса резки и гравировки, обеспечивая точные и аккуратные результаты каждый раз. Стол с ЧПУ Honeycomb - идеальное решение для тех, кто хочет поднять лазерную резку и гравировку на новый уровень. Вы можете найти подходящий тип и размер на Amazon даже за ~~ 40-100 долларов.

Не стесняйтесь обращаться, если у вас возникнут дополнительные вопросы.
