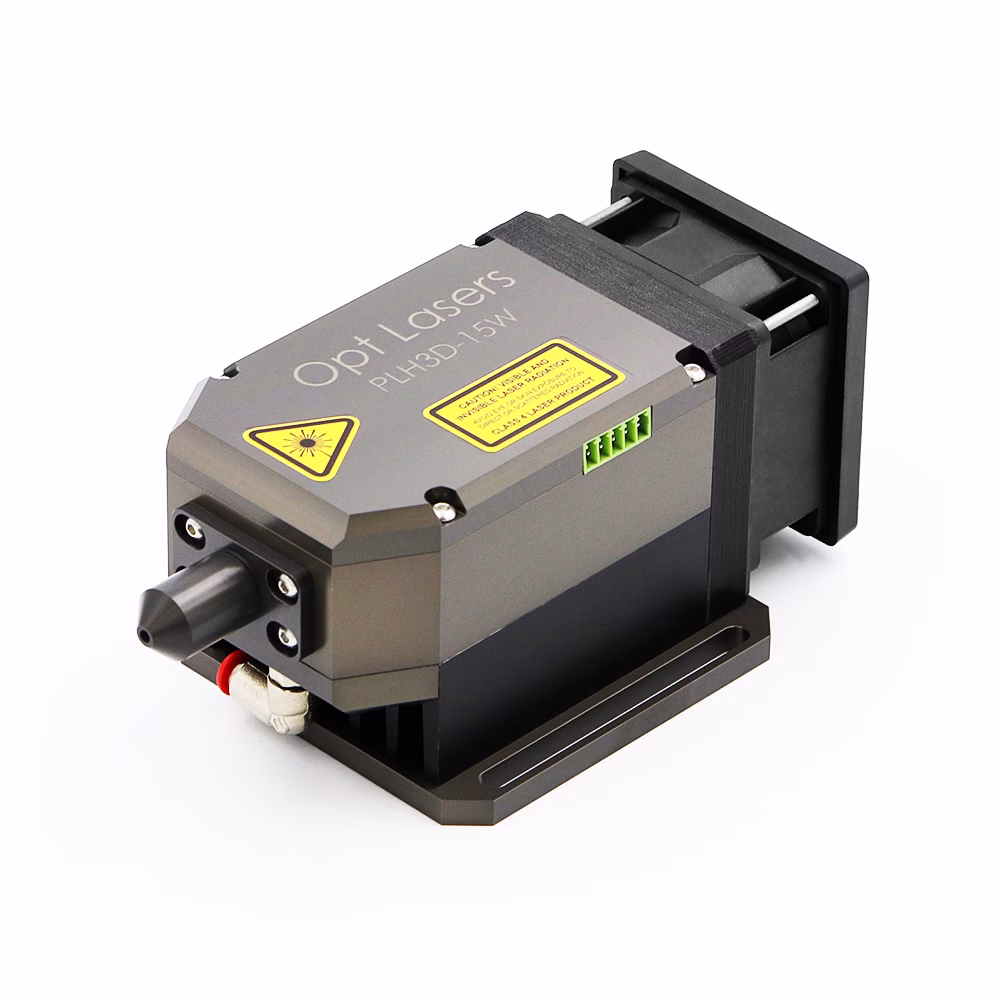

PLH3D-15W gravírovací laserová hlava
Specifikace: Optický výkon 15 W, bodové rozlišení HD 125DPI 180um, maximální tloušťka řezání dřeva 6 mm ( ¼" ).
Nejlepší pro: Vysokorychlostní řezání a gravírování
Dostupné na objednávku po dohodě
Build Your Own Kit | Full Upgrades in Description
|
|
|
$63.00 |
|
|
|
PLH3D-15W Krátká tryska pro řezání tlustých materiálů $44.10 |
|
|
|
$4.50 |
|
|
|
Kabel pro laserovou hlavu PLH3D-15W / PLH-30W (7 m / 22 stop) $28.80 |
|
|
|
24V 3,75A stolní napájecí zdroj pro PLH3D-15W s adaptérem US/UK $44.10 |
|
|
|
$5.00 |
|
|
|
$179.10 |
Popis produktu
PLH3D-15W Vysoce výkonný, průmyslový, všestranný
Nejnovější přírůstek do naší rodiny průmyslových řezacích a gravírovacích laserových hlav je pravděpodobně nejuniverzálnějším gravírovacím laserem na trhu CNC. Tato kompaktní laserová hlava, která se může pochlubit skutečným optickým výkonem 15 W a také novou konstrukcí, dokáže zpracovávat širokou škálu materiálů na bázi dřeva, kůže, textilu a plastů, jejichž přehled je uveden v části Aplikace modrého CNC laseru níže. Jedná se také o první kompaktní CNC laserovou hlavu, která kov nejen označuje, ale také hluboce gravíruje. Protože využívá modré laserové světlo, dokáže efektivně zpracovávat materiály, se kterými mají infračervené lasery problémy. navíc ji lze přizpůsobit téměř jakémukoli CNC stroji. Tento lehký, vysoce výkonný, cenově výhodný a snadno použitelný laser je ideální volbou jak pro velkoobjemové průmyslové aplikace, tak pro náročné individuální uživatele.
Laserové hlavy PLH3D-15W nevyžadují žádné dodatečné chlazení, což je předurčuje k použití ve strojích z kompozitů, dřeva nebo plastů. Díky speciálně upravené optice umožňuje velikost paprsku, který poskytuje velmi vysokou hustotu výkonu, řezat a gravírovat mnoho typů materiálů. Laserové hlavy PLH3D-15W jsou skvělou náhradou za CO2 CNC lasery a mohou pracovat se speciálními lamináty, laserovými fóliemi a mnoha standardními materiály, jako je dřevo, guma, karton, látky, kůže, lakovaný/anodizovaný kov. 6W lasery jsou také skvělé pro značení nerezové oceli a titanu.
Součásti obsažené v řezací a gravírovací laserové hlavě PLH3D-15W:
- PLH3D-15W řezací a gravírovací laserová hlava
- Vysokorychlostní ovladač s analogovými vstupy a vstupy PWM/TTL
- Dlouhá tryska pro řezání tenkých materiálů
- Krátká tryska pro řezání silných materiálů
- Vestavěná vysokotlaká vzduchová tryska
- Konektor
Technické specifikace výrobku
| Položka | Typická hodnota | Poznámky |
|---|---|---|
| Optický výkon | 15 W | T-ambient = 25°C |
| Střední vlnová délka | 445 nm | |
| Pracovní vzdálenost | 4 mm (0,157") | Vzdálenost od špičky vzduchové trysky |
| Šířka paprsku | <180 µm (0,007") | |
| Rozměry | 167 x 70 x 87 mm | D x V x Š, s připojenou tryskou |
| Vzor montážních otvorů | 77 x 68 mm | Doporučené rozměry: M3 (#4-40) nebo M4 (#8-32) |
| Hmotnost | 790 g (27,8 oz) | |
| Napětí napájecího zdroje | 22 - 24 VDC | |
| Spotřeba energie | <85 W | |
| Modulační vstup 1 | 0-5 V | Analogový / PWM / TTL |
| Modulační vstup 2 | 0-3 V, 0-5 V, 0-10 V, 0-24 V | PWM / TTL |
| Max. Mod. Šířka pásma | 30 kHz | Doporučené 5-10 kHz |
| Provozní teplota | 10 - 45°C (50 - 113°F) | |
| Velikost vzduchové trysky Standardní velikost hadice | 4 mm (5/32") | |
| Max. Tlak vzduchu | bar (72 PSI) |
Příkladné rychlosti řezání a gravírování s PLH3D-15W
| Materiál | Typ provozu | Tloušťka | Rychlost | Průchody |
|---|---|---|---|---|
| Překližka | Řezání | 3 mm (0,118") | 6 mm/s | 1 |
| Řezání | 3 mm (0,118") | 16 mm/s | 4 | |
| Řezání | 6 mm (0,236") | 7 mm/s | 4 | |
| MDF | Řezání | 3 mm (0,118") | 17 mm/s | 4 |
| Řezání | 6 mm (0,236") | 7 mm/s | 4 | |
| Bílá Cordura | Řezání | 0,2 mm (0,008") | 5 mm/s | 1 |
| Řezání | 0,2 mm (0,008") | 20 mm/s | 3 | |
| Přírodní kůže | Řezání | 1,5 mm (0,059") | 9 mm/s | 1 |
| Řezání | 1,5 mm (0,059") | 30 mm/s | 4 | |
| Černý PMMA (plexi) | Řezání | 3,6 mm (0,142") | 2,5 mm/s | 1 |
| Řezání | 3,6 mm (0,142") | 12 mm/s | 4 | |
| Nerezová ocel | Značení | NEUPLATŇUJE SE | 33 mm/s | 1 |
| Gravírování | N/A | 6 mm/s | 1 | |
| Uhlíková ocel | Značení | N/A | 33 mm/s | 1 |
| Gravírování | N/A | 6 mm/s | 1 |
Důležité doplňující informace:
- Nezapomeňte, že se nejedná o hračku.
- Laserové záření je nebezpečné i v případě, že se rozptýlí nebo odrazí od jakéhokoli povrchu.
- Vždy používejte vhodný ochranný laserový filtr na CNC stroji určený pro vlnové délky 430 - 480 nm, abyste zabránili odraženému záření.
- Nikdy nemiřte laserovou hlavou na lidi nebo zvířata.
- Nedotýkejte se paprsku, může způsobit popáleniny nebo jiná zranění.
- Během řezání materiálu se nedívejte na paprsek ani na jeho bod.
- Laserové záření - Zabraňte vystavení očí nebo pokožky přímému nebo rozptýlenému záření.
- Laserový výrobek třídy 4.
Modrá řezací a gravírovací laserová hlava PLH3D-15W má dva samostatné ovládací prvky.
Modulační vstup č. 1 přijímá 0-5 V nebo 0-10 V pro analogovou modulaci výkonu.
Modulační vstup č. 2 přijímá 0 - 3,3 V, 0 - 5 V, 0 - 10 V nebo 0 - 24 V pro TTL/PWM, zapne laser, když napětí překročí 1,8 V.
Důležité: Modulační vstup 1 a modulační vstup 2 nepřipojujte současně. Může to mít za následek nesprávnou funkci gravírovacího laseru.
Důležité: Gravírovací laser PLH3D-15W by měl být napájen kvalitním napájecím zdrojem bez připojení čehokoli dalšího. Upozornění: Připojení gravírovacího laseru ke stejnému napájecímu zdroji jako krokový motor nebo jiné zařízení s vysokou impedancí se nedoporučuje. Takový postup může způsobit poškození laserové diody.
Důležité: Při gravírování na lesklé povrchy/kovy nebo lakované kovy je vhodné naklonit laserovou hlavu o 5-7 stupňů. Tím zabráníte odrazu laserového paprsku zpět k laserovým diodám uvnitř laserové hlavy.
