Лазерна глава за гравиране PLH3D-15W
Спецификации: 15W оптична мощност, HD 125DPI 180um петно, максимална дебелина на рязане на дърво 6mm ( ¼" )
Най-добър за: Високоскоростно рязане и гравиране
Доставка при заявка
Build Your Own Kit | Full Upgrades in Description
|
|
|
$63.00 |
|
|
|
PLH3D-15W Къса дюза за рязане на дебели материали $44.10 |
|
|
|
$4.50 |
|
|
|
Кабел за лазерна глава PLH3D-15W / PLH-30W (7 м / 22 фута) $28.80 |
|
|
|
24V 3,75A настолно захранване за PLH3D-15W с адаптер САЩ/Великобритания $44.10 |
|
|
|
$5.00 |
|
|
|
$179.10 |
Описание на продукта

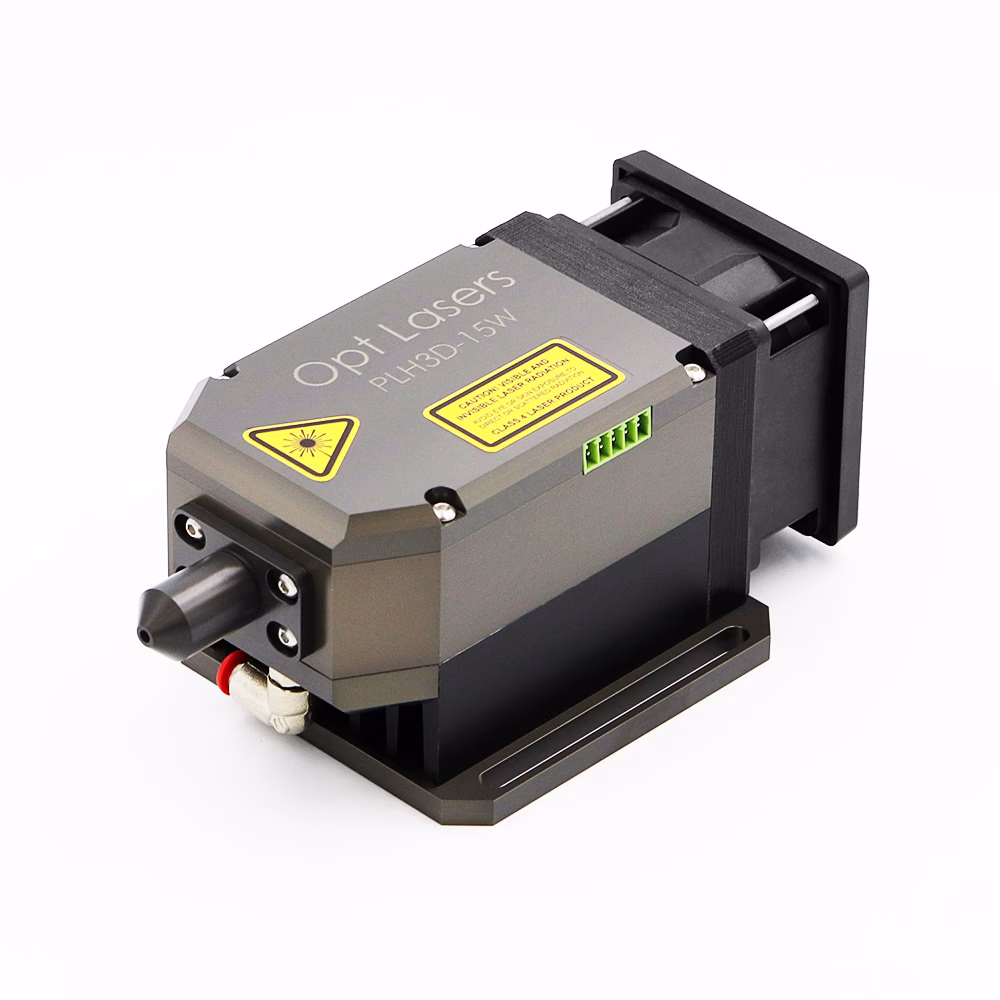

PLH3D-15W Високомощен, индустриален, универсален
Най-новото попълнение в нашето семейство индустриални лазерни глави за рязане и гравиране е вероятно най-универсалният лазер за гравиране на пазара на CNC. Отличаваща се с реална оптична мощност от 15 W, както и с новаторски дизайн, тази компактна лазерна глава може да обработва широк спектър от материали на дървесна основа, кожа, текстил и пластмаси, обобщени в раздела за приложения на синия CNC лазер по-долу. Това е и първата компактна CNC лазерна глава, която не само маркира метал, но и го гравира в дълбочина. Поради причината, че използва синя лазерна светлина, тя може ефективно да обработва материали, с които инфрачервените лазери се справят трудно. освен това тя може да бъде адаптирана към почти всяка машина с ЦПУ. Този лек, високомощен, рентабилен и лесен за използване лазер е идеален избор както за промишлени приложения с голям обем, така и за взискателни индивидуални потребители.
Лазерните глави PLH3D-15W не се нуждаят от допълнително охлаждане, което ги прави идеални за използване в машини, изработени от композитни материали, дърво или пластмаса. Благодарение на специално адаптираната оптика, размерът на лъчевото петно, който осигурява много висока плътност на мощността, позволява рязане и гравиране на много видове материали. Лазерните глави PLH3D-15W са чудесен заместител на CO2 лазерите с ЦПУ и могат да работят със специални ламинати за гравиране, лазерни фолиа и много стандартни материали като дърво, гума, картон, тъкани, кожа, боядисан/анодизиран метал. Лазерите с мощност 6 W са чудесни и за маркиране на неръждаема стомана и титан.
Части, включени в лазерната глава за рязане и гравиране PLH3D-15W:
- PLH3D-15W Лазерна глава за рязане и гравиране
- Високоскоростен драйвер с аналогови и PWM/TTL входове
- Дълга дюза за рязане на тънки материали
- Къса дюза за рязане на дебели материали
- Вградена дюза за въздух под високо налягане
- Щепсел за свързване
Технически спецификации на продукта
| Артикул | Типична стойност | Коментари |
|---|---|---|
| Оптична мощност | 15 W | T-ambient = 25°C |
| Централна дължина на вълната | 445 nm | |
| Работно разстояние | 4 mm (0,157") | Разстояние от върха на въздушната дюза |
| Широчина на светлинното петно | <180 µm (0,007") | |
| Размери | 167 x 70 x 87 mm | Д x В x Ш, с прикрепена дюза |
| Модел на отворите за монтиране | 77 x 68 mm | Препоръчва се M3 (#4-40) или M4 (#8-32) |
| Тегло | 790 g (27,8 oz) | |
| Напрежение на захранващия блок | 22 - 24 VDC | |
| Консумация на енергия | <85 W | |
| Вход за модулация 1 | 0-5 V | Аналогов / ШИМ / TTL |
| Вход за модулация 2 | 0-3 V, 0-5 V, 0-10 V, 0-24 V | ШИМ / TTL |
| Макс. Модул. Широчина на честотната лента | 30 kHz | Препоръчително 5-10 kHz |
| Работна температура | 10 - 45°С (50 - 113°F) | |
| Размер на маркуча на въздушната дюза Стандартен | 4 мм (5/32") | |
| Макс. Налягане на въздуха | бар (72 PSI) |
Примерни скорости на рязане и гравиране с PLH3D-15W
| Материал | Тип работа | Дебелина | Скорост | Преминавания |
|---|---|---|---|---|
| Шперплат | Рязане | 3 мм (0,118") | 6 mm/s | 1 |
| Рязане | 3 mm (0,118") | 16 mm/s | 4 | |
| Рязане | 6 мм (0,236") | 7 mm/s | 4 | |
| MDF | Рязане | 3 мм (0,118") | 17 mm/s | 4 |
| Рязане | 6 мм (0,236") | 7 mm/s | 4 | |
| Бяла Cordura | Рязане | 0,2 мм (0,008") | 5 mm/s | 1 |
| Рязане | 0,2 мм (0,008") | 20 mm/s | 3 | |
| Естествена кожа | Рязане | 1,5 мм (0,059") | 9 mm/s | 1 |
| Рязане | 1,5 мм (0,059") | 30 mm/s | 4 | |
| Черен PMMA (Plexi) | Рязане | 3,6 мм (0,142") | 2,5 mm/s | 1 |
| Рязане | 3,6 мм (0,142") | 12 mm/s | 4 | |
| Неръждаема стомана | Маркиране | N/A | 33 mm/s | 1 |
| Гравиране | N/A | 6 mm/s | 1 | |
| Въглеродна стомана | Маркировка | N/A | 33 mm/s | 1 |
| Гравиране | N/A | 6 mm/s | 1 |
Важна допълнителна информация:
- Не забравяйте, че това не е играчка.
- Лазерното лъчение е опасно, дори когато е разсеяно или отразено от каквато и да е повърхност.
- Винаги използвайте подходящ защитен лазерен филтър на вашата машина с ЦПУ, предназначена за 430 - 480 nm, за да избегнете отразеното лъчение.
- Никога не насочвайте лазерната глава към хора или животни.
- Не докосвайте лъча, той може да причини изгаряния или други наранявания.
- Не гледайте лъча или петното на лъча, докато материалът се реже.
- Лазерно лъчение - Избягвайте излагането на очите или кожата на пряко или разсеяно лъчение.
- Лазерен продукт от клас 4.
Синята лазерна глава за рязане и гравиране PLH3D-15W има два отделни елемента за управление.
Вход №1 за модулация приема 0-5 V или 0-10 V за аналогова модулация на мощността
Вход за модулация № 2 приема 0 - 3,3 V, 0 - 5 V, 0 - 10 V или 0 - 24 V за TTL/PWM, включва лазера, когато напрежението надвиши 1,8 V.
Важно: Не свързвайте едновременно вход 1 и вход 2 за модулация. Ако го направите, това може да доведе до неправилно функциониране на гравиращия лазер.
Важно: Гравиращият лазер PLH3D-15W трябва да се захранва с висококачествено захранващо устройство, без да се свързва нищо друго. Моля, обърнете внимание: не се препоръчва свързването на лазерния гравьор към същото захранващо устройство като стъпков двигател или друго оборудване с висок импеданс. Това може да доведе до повреда на лазерния диод.
Важно: Когато гравирате върху лъскави повърхности/метали или боядисани метали, добра практика е да наклоните лазерната глава с 5-7 градуса. Това предотвратява отразяването на лазерния лъч обратно към лазерните диоди във вътрешността на лазерната глава.
