PLH3D-15W graveringslaserhoved
Specifikationer: 15W optisk effekt, HD 125DPI 180um spot, maks. tykkelse på træskæring 6mm ( ¼" )
Bedst til: Højhastighedsskæring og gravering
Tilgængelig på forespørgsel
Build Your Own Kit | Full Upgrades in Description
|
|
|
$63.00 |
|
|
|
PLH3D-15W Kort dyse til skæring af tykke materialer $44.10 |
|
|
|
$4.50 |
|
|
|
Kabel til PLH3D-15W / PLH-30W laserhoved (7m / 22 ft) $28.80 |
|
|
|
24V 3,75A desktop-strømforsyning til PLH3D-15W med adapter US/UK $44.10 |
|
|
|

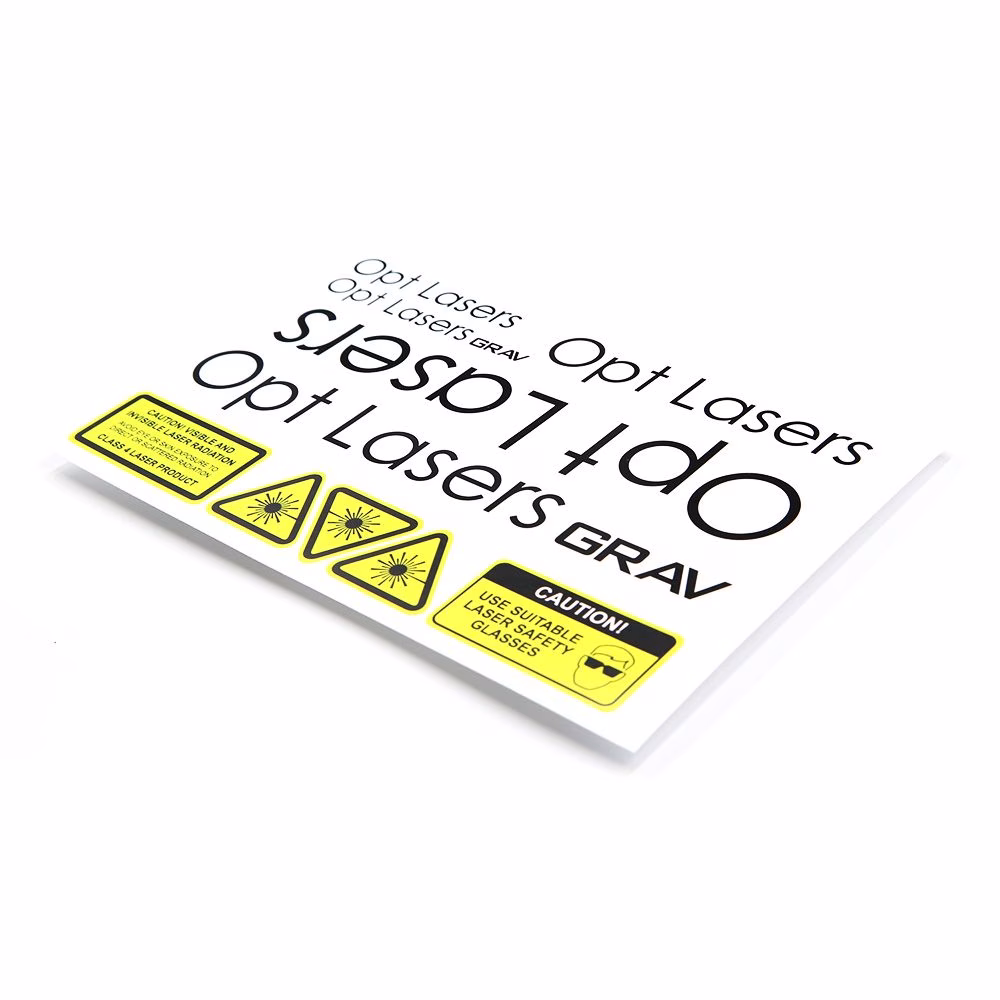

Sæt med CNC-laserklistermærker $5.00 |
|
|
|
$179.10 |
Produktbeskrivelse

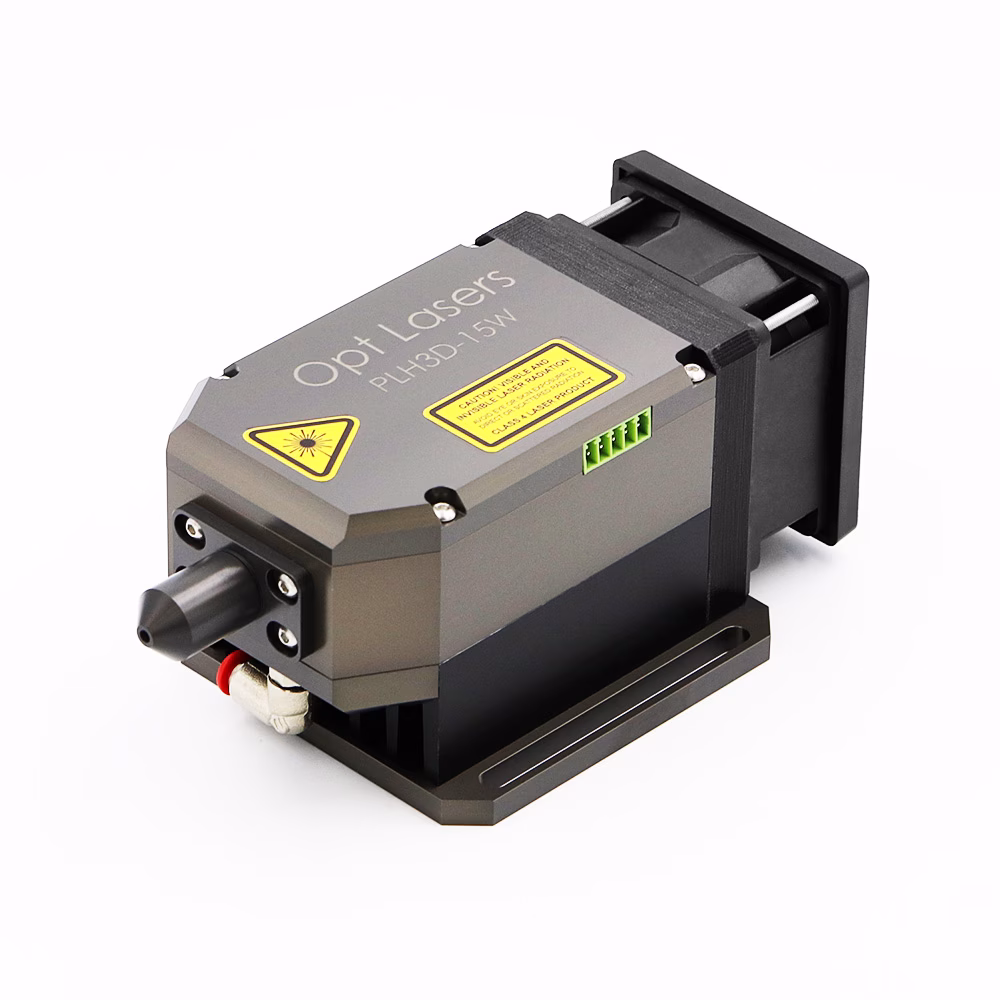

PLH3D-15W Høj effekt, industriel, alsidig
Den nyeste tilføjelse til vores familie af industrielle skære- og graveringslaserhoveder er uden tvivl den mest alsidige graveringslaser på CNC-markedet. Med en optisk effekt på hele 15 W og et nyt design kan dette kompakte laserhoved bearbejde en lang række træbaserede materialer, læder, tekstiler og plast, som er opsummeret i afsnittet Blå CNC-laserapplikationer nedenfor. Det er også det første kompakte CNC-laserhoved, der ikke kun markerer metal, men også graverer det i dybden. Fordi den bruger blåt laserlys, kan den effektivt bearbejde materialer, som infrarøde lasere har svært ved at klare, og den kan tilpasses næsten alle CNC-maskiner. Denne lette, højeffektive, omkostningseffektive og brugervenlige laser er et ideelt valg til både industrielle applikationer med store mængder og krævende individuelle brugere.
PLH3D-15W-laserhoveder kræver ingen ekstra køling, hvilket gør dem perfekte til brug i maskiner lavet af kompositmaterialer, træ eller plast. Takket være specialtilpasset optik giver strålespotstørrelsen, der giver meget høj effekttæthed, mulighed for at skære og gravere i mange typer materialer. PLH3D-15W laserhoveder er en god erstatning for CO2 CNC-lasere og kan arbejde med specielle graveringslaminater, laserfolier og mange standardmaterialer som træ, gummi, pap, tekstiler, læder, malet/anodiseret metal. 6W-lasere er også gode til mærkning af rustfrit stål og titanium.
Dele, der indgår i PLH3D-15W Laserhoved til skæring og gravering:
- PLH3D-15W Laserhoved til skæring og gravering
- Højhastighedsdriver med analoge og PWM/TTL-indgange
- Lang dyse til skæring af tynde materialer
- Kort dyse til skæring af tykke materialer

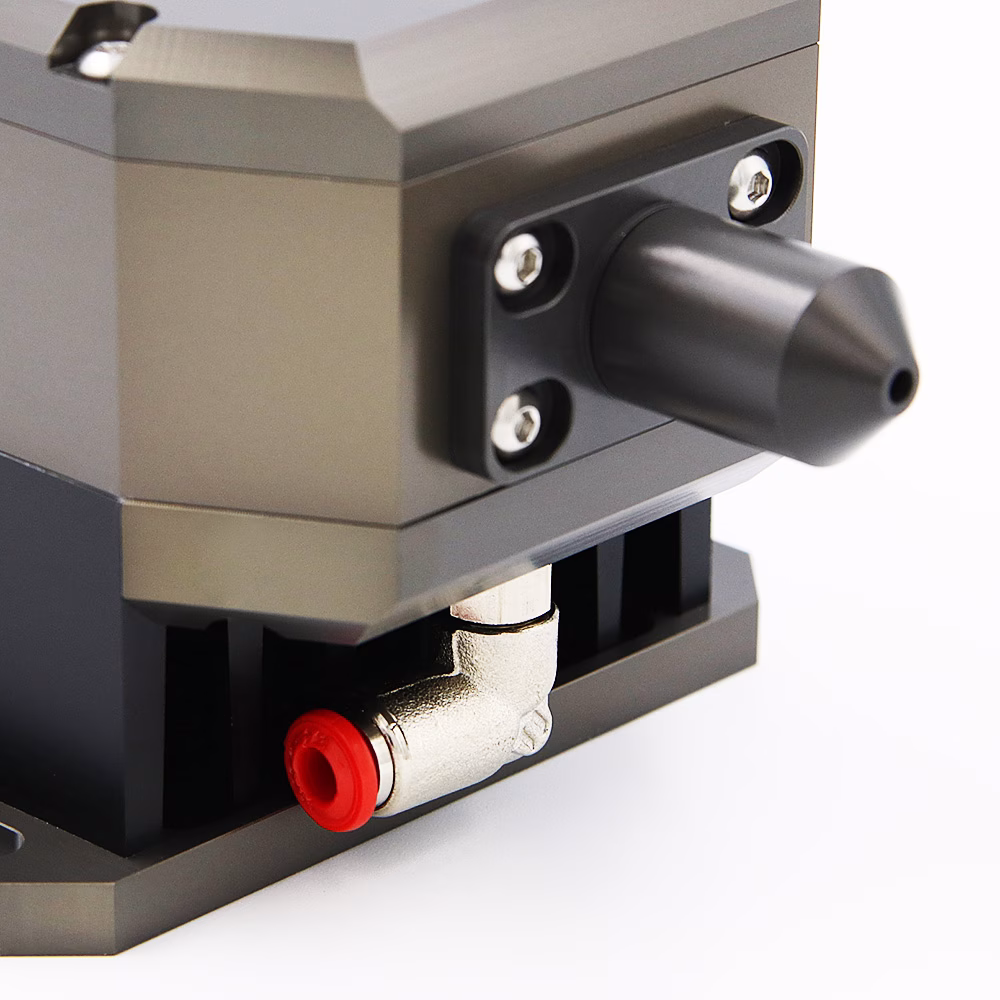

- Indbygget dyse til højtryksluft

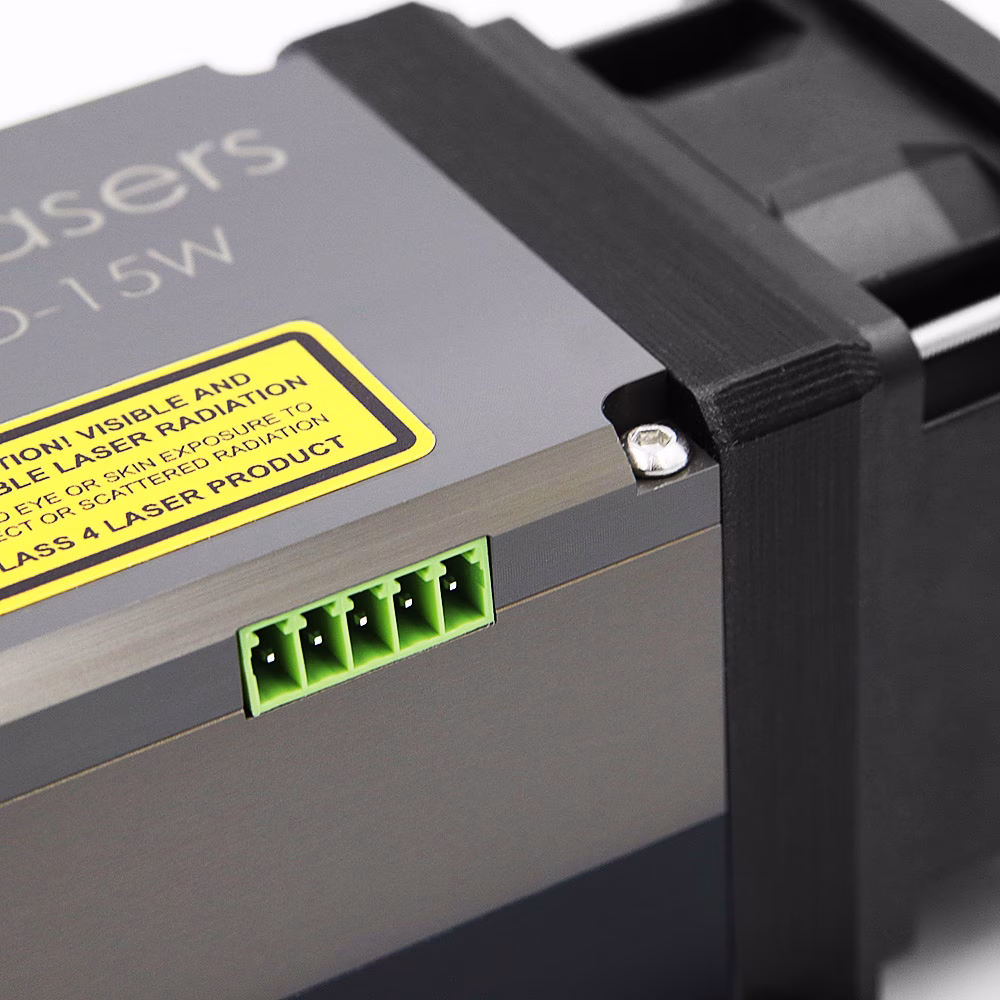

- Stikforbindelse
Tekniske specifikationer for produktet
| Artikel | Typisk værdi | Kommentarer |
|---|---|---|
| Optisk effekt | 15 W | T-ambient = 25°C |
| Central bølgelængde | 445 nm | |
| Arbejdsafstand | 4 mm (0,157") | Afstand fra spidsen af luftdysen |
| Bredde på stråleplet | <180 µm (0,007") | |
| Dimensioner | 167 x 70 x 87 mm | L x H x B, med monteret dyse |
| Mønster for monteringshuller | 77 x 68 mm | M3 (#4-40) eller M4 (#8-32) anbefales |
| Vægt | 790 g (27,8 oz) | |
| PSU-spænding | 22 - 24 VDC | |
| Strømforbrug | <85 W | |
| Modulationsindgang 1 | 0-5 V | Analog / PWM / TTL |
| Modulationsindgang 2 | 0-3 V, 0-5 V, 0-10 V, 0-24 V | PWM / TTL |
| Max. Mod. Båndbredde | 30 kHz | Anbefalet 5-10 kHz |
| Driftstemperatur | 10 - 45°C (50 - 113°F) | |
| Luftdyse Slangestørrelse Standard | 4 mm (5/32") | |
| Maks. Lufttryk | bar (72 PSI) |
Eksempler på skære- og graveringshastigheder med PLH3D-15W
| Materiale | Betjeningstype | Tykkelse | Hastighed | Passager |
|---|---|---|---|---|
| Krydsfiner | Skæring | 3 mm (0,118") | 6 mm/s | 1 |
| Skæring | 3 mm (0,118") | 16 mm/s | 4 | |
| Skæring | 6 mm (0,236") | 7 mm/s | 4 | |
| MDF | Skæring | 3 mm (0,118") | 17 mm/s | 4 |
| Skæring | 6 mm (0,236") | 7 mm/s | 4 | |
| Hvid Cordura | Skæring | 0,2 mm (0,008") | 5 mm/s | 1 |
| Skæring | 0,2 mm (0,008") | 20 mm/s | 3 | |
| Naturligt læder | Skæring | 1,5 mm (0,059") | 9 mm/s | 1 |
| Skæring | 1,5 mm (0,059") | 30 mm/s | 4 | |
| Sort PMMA (plexi) | Skæring | 3,6 mm (0,142") | 2,5 mm/s | 1 |
| Skæring | 3,6 mm (0,142") | 12 mm/s | 4 | |
| Rustfrit stål | Mærkning | N/A | 33 mm/s | 1 |
| Gravering | N/A | 6 mm/s | 1 | |
| Kulstofstål | Mærkning | N/A | 33 mm/s | 1 |
| Indgravering | N/A | 6 mm/s | 1 |
Vigtig ekstra information:
- Husk, at det ikke er et stykke legetøj.
- Laserstråling er farlig, selv når den spredes eller reflekteres fra en hvilken som helst overflade.
- Brug altid et passende beskyttelseslaserfilter på din CNC-maskine, der er dedikeret til 430-480 nm, for at undgå reflekteret stråling.
- Ret aldrig laserhovedet mod mennesker eller dyr.
- Rør ikke ved strålen, det kan forårsage forbrændinger eller andre skader.
- Stir ikke på strålen eller strålepunktet, mens materialet skæres.
- Laserstråling - Undgå at udsætte øjne eller hud for direkte eller spredt stråling.
- Klasse 4 laserprodukt.
Det blå skære- og graveringslaserhoved PLH3D-15W har to separate kontroller.
Modulationsindgang #1 accepterer 0-5 V eller 0-10 V til analog effektmodulation.
Modulationsindgang nr. 2 accepterer 0-3,3 V, 0-5 V, 0-10 V eller 0-24 V for TTL/PWM, tænder laseren, når spændingen overstiger 1,8 V.
Det er vigtigt at være opmærksom: Tilslut ikke både Modulationsindgang 1 og Modulationsindgang 2 på samme tid. Det kan resultere i funktionsfejl i graveringslaseren.
Vigtigt: PLH3D-15W-graveringslaseren skal strømforsynes med en strømforsyning af høj kvalitet uden andet tilsluttet. Bemærk: Det anbefales ikke at tilslutte lasergraveren til den samme strømforsyning som en stepmotor eller andet udstyr med høj impedans. Det kan beskadige laserdioden.
Vigtigt: Når du graverer på blanke overflader/metaller eller malede metaller, er det god praksis at vippe laserhovedet 5-7 grader. Det forhindrer laserstrålen i at blive reflekteret tilbage mod laserdioderne inde i laserhovedet.
