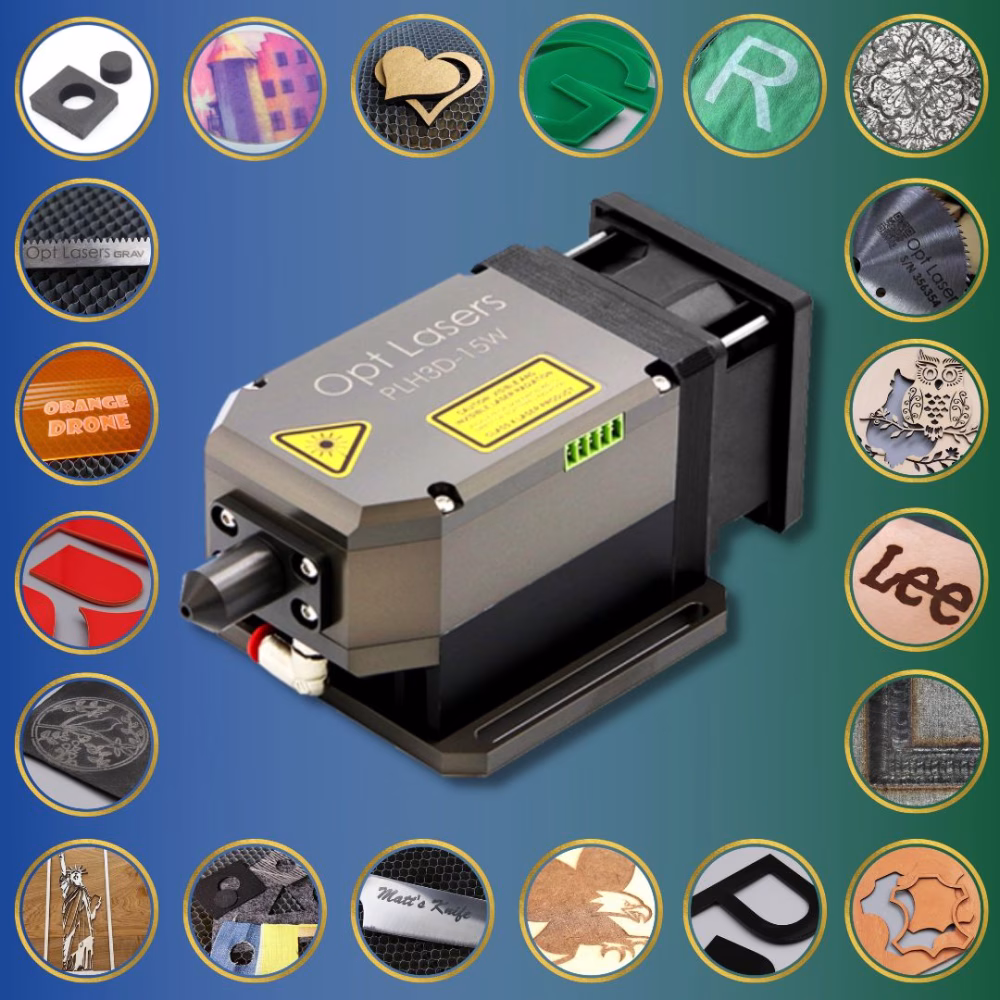

PLH3D-15W graveringslaserhode
Spesifikasjoner: 15W optisk effekt, HD 125DPI 180um spot, maks. tykkelse på treskjæring 6 mm (¼")
Best for: Kutting og gravering i høy hastighet
Tilgjengelig for bestilling på forespørsel
Build Your Own Kit | Full Upgrades in Description
|
|
|
$63.00 |
|
|
|
PLH3D-15W kort dyse for skjæring av tykke materialer $44.10 |
|
|
|
$4.50 |
|
|
|
Kabel for PLH3D-15W / PLH-30W laserhode (7 m) $28.80 |
|
|
|
24 V 3,75 A stasjonær strømforsyning for PLH3D-15W med adapter US/UK $44.10 |
|
|
|
Sett med CNC-laserklistremerker $5.00 |
|
|
|
$179.10 |
Produktbeskrivelse
PLH3D-15W Høy effekt, industriell, allsidig
Det nyeste tilskuddet til vår familie av industrielle skjære- og graveringslaserhoder er uten tvil den mest allsidige graveringslaseren på CNC-markedet. Dette kompakte laserhodet har en optisk effekt på hele 15 W og en ny design, og kan behandle et bredt spekter av trebaserte materialer, lær, tekstiler og plast, som er oppsummert i avsnittet om bruksområder for blå CNC-lasere nedenfor. Det er også det første kompakte CNC-laserhodet som ikke bare merker metall, men også graverer det i dybden. Fordi den bruker blått laserlys, kan den effektivt bearbeide materialer som infrarøde lasere sliter med, og den kan dessuten tilpasses nesten alle CNC-maskiner. Denne lette, kraftige, kostnadseffektive og brukervennlige laseren er et ideelt valg for både industrielle applikasjoner med store volumer og krevende individuelle brukere.
PLH3D-15W-laserhodene krever ingen ekstra kjøling, noe som gjør dem perfekte for bruk i maskiner laget av kompositter, tre eller plast. Takket være spesialtilpasset optikk og en strålepunktstørrelse som gir svært høy effekttetthet, er det mulig å skjære og gravere i mange typer materialer. PLH3D-15W-laserhoder er en god erstatning for CO2 CNC-lasere og kan brukes til gravering av spesiallaminater, laserfolier og mange standardmaterialer som tre, gummi, papp, tekstiler, lær og malt/anodisert metall. 6W-lasere er også ypperlige til merking av rustfritt stål og titan.
Deler som inngår i PLH3D-15W skjære- og graveringslaserhode:
- PLH3D-15W skjære- og graveringslaserhode
- Høyhastighetsdriver med analoge og PWM/TTL-innganger
- Lang dyse for skjæring av tynne materialer
- Kort dyse for skjæring av tykke materialer
- Innebygd høytrykksdyse for luft
- Kontaktplugg
Tekniske spesifikasjoner for produktet
| Artikkel | Typisk verdi | Kommentarer |
|---|---|---|
| Optisk effekt | 15 W | T-omgivelser = 25 °C |
| Senterbølgelengde | 445 nm | |
| Arbeidsavstand | 4 mm (0,157") | Avstand fra spissen av luftdysen |
| Bredde på strålepunktet | <180 µm (0,007") | |
| Dimensjoner | 167 x 70 x 87 mm | L x H x B, med dyse montert |
| Mønster for monteringshull | 77 x 68 mm | M3 (#4-40) eller M4 (#8-32) anbefales |
| Vekt | 790 g (27,8 oz) | |
| PSU-spenning | 22 - 24 VDC | |
| Strømforbruk | <85 W | |
| Modulasjonsinngang 1 | 0-5 V | Analog / PWM / TTL |
| Moduleringsinngang 2 | 0-3 V, 0-5 V, 0-10 V, 0-24 V | PWM / TTL |
| Maks. Mod. Båndbredde | 30 kHz | Anbefalt 5-10 kHz |
| Driftstemperatur | 10 - 45 °C (50 - 113 °F) | |
| Størrelse på luftdyseslange Standard | 4 mm (5/32") | |
| Maks. Lufttrykk | bar (72 PSI) |
Eksempler på skjære- og graveringshastigheter med PLH3D-15W
| Materiale | Type operasjon | Tykkelse | Hastighet | Passeringer |
|---|---|---|---|---|
| Kryssfiner | Skjæring | 3 mm (0,118") | 6 mm/s | 1 |
| Skjæring | 3 mm (0,118") | 16 mm/s | 4 | |
| Skjæring | 6 mm (0,236") | 7 mm/s | 4 | |
| MDF | Skjæring | 3 mm (0,118") | 17 mm/s | 4 |
| Skjæring | 6 mm (0,236") | 7 mm/s | 4 | |
| Hvit Cordura | Skjæring | 0,2 mm (0,008") | 5 mm/s | 1 |
| Skjæring | 0,2 mm (0,008") | 20 mm/s | 3 | |
| Naturlig lær | Skjæring | 1,5 mm (0,059") | 9 mm/s | 1 |
| Skjæring | 1,5 mm (0,059") | 30 mm/s | 4 | |
| Svart PMMA (Plexi) | Skjæring | 3,6 mm (0,142") | 2,5 mm/s | 1 |
| Skjæring | 3,6 mm (0,142") | 12 mm/s | 4 | |
| Rustfritt stål | Merking | N/A | 33 mm/s | 1 |
| Gravering | N/A | 6 mm/s | 1 | |
| Karbonstål | Merking | N/A | 33 mm/s | 1 |
| Gravering | N/A | 6 mm/s | 1 |
Viktig tilleggsinformasjon:
- Husk at dette ikke er et leketøy.
- Laserstråling er farlig selv når den spres eller reflekteres fra en hvilken som helst overflate.
- Bruk alltid et passende beskyttelseslaserfilter på CNC-maskinen som er dedikert til 430-480 nm, for å unngå reflektert stråling.
- Pek aldri laserhodet mot mennesker eller dyr.
- Ikke ta på strålen, det kan forårsake brannskader eller andre skader.
- Ikke stirre på strålen eller strålepunktet mens materialet skjæres.
- Laserstråling - Unngå at øyne eller hud utsettes for direkte eller spredt stråling.
- Laserprodukt i klasse 4.
PLH3D-15W blå skjære- og graveringslaserhode har to separate kontroller.
Moduleringsinngang nr. 1 aksepterer 0-5 V eller 0-10 V for analog effektmodulering
Moduleringsinngang nr. 2 aksepterer 0 - 3,3 V, 0 - 5 V, 0 - 10 V eller 0 - 24 V for TTL/PWM, og slår på laseren når spenningen overstiger 1,8 V.
Dette er viktig: Ikke koble til både modulasjonsinngang 1 og modulasjonsinngang 2 samtidig. Dette kan føre til funksjonsfeil på graveringslaseren.
Viktig: PLH3D-15W graveringslaser skal drives med en strømforsyning av høy kvalitet uten at noe annet er tilkoblet. Merk: Det anbefales ikke å koble lasergraveren til samme strømforsyningsenhet som en trinnmotor eller annet utstyr med høy impedans. Dette kan føre til skade på laserdioden.
Viktig: Ved gravering på blanke overflater/metaller eller lakkerte metaller er det en god idé å vippe laserhodet 5-7 grader. Dette forhindrer at laserstrålen reflekteres tilbake mot laserdiodene inne i laserhodet.
