PLH3D-15W graveerlaserkop
Specificaties: 15W Optisch Vermogen, HD 125DPI 180um spot, max houtdikte 6mm ( ¼" )
Geschikt voor: Snijden en graveren met hoge snelheid
Beschikbaar op bestelling op aanvraag
Build Your Own Kit | Full Upgrades in Description
|
|
|
$63.00 |
|
|
|
PLH3D-15W korte straalpijp voor het snijden van dikke materialen $44.10 |
|
|
|
$4.50 |
|
|
|
Kabel voor PLH3D-15W / PLH-30W laserkop (7m) $28.80 |
|
|
|
24V 3,75A Desktopvoeding voor PLH3D-15W met adapter US/UK $44.10 |
|
|
|
$5.00 |
|
|
|
$179.10 |
Productbeschrijving

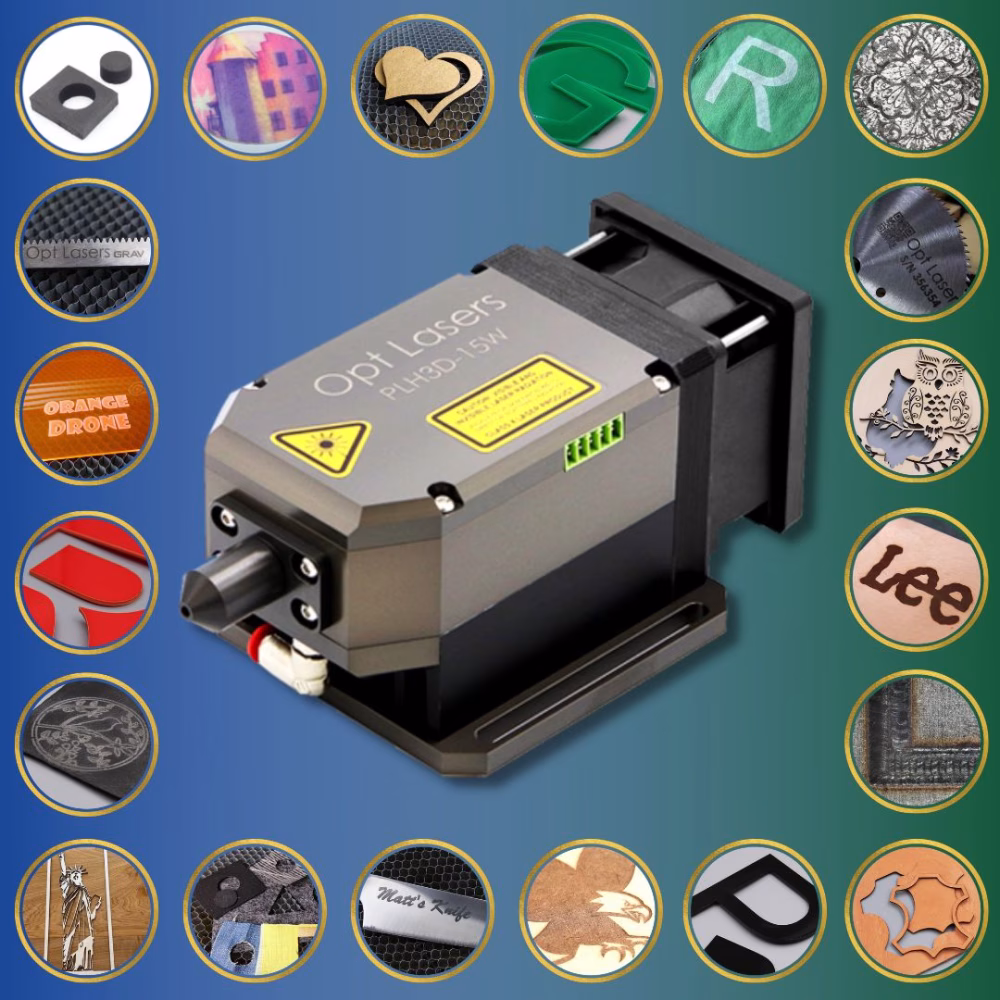

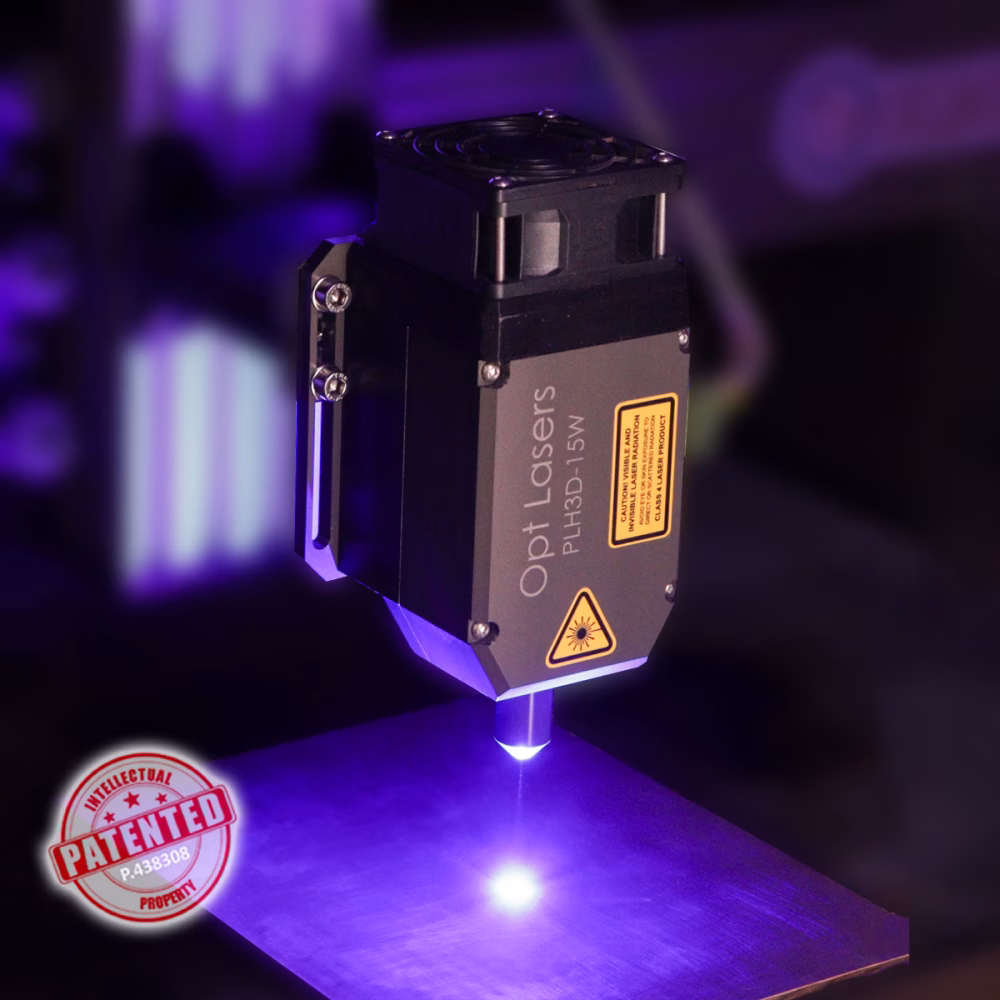

PLH3D-15W Hoog vermogen, industrieel, veelzijdig
De nieuwste toevoeging aan onze familie van industriële snij- en graveerlaserkoppen is waarschijnlijk de meest veelzijdige graveerlaser op de CNC markt. Met een echt optisch vermogen van 15 W en een nieuw ontwerp kan deze compacte laserkop een breed scala aan op hout gebaseerde materialen, leer, textiel en kunststoffen verwerken, zoals samengevat in de Blue CNC Laser Toepassingen sectie hieronder. Het is ook de eerste compacte CNC laserkop die niet alleen metaal markeert, maar ook diep graveert. Omdat hij blauw laserlicht gebruikt, kan hij efficiënt materialen bewerken waar infrarood lasers moeite mee hebben. Bovendien kan hij worden aangepast aan bijna elke CNC machine. Deze lichtgewicht, krachtige, kostenefficiënte en gebruiksvriendelijke laser is een ideale keuze voor industriële toepassingen met grote volumes en veeleisende individuele gebruikers.
De PLH3D-15W laserkoppen hebben geen extra koeling nodig, waardoor ze perfect zijn voor gebruik in machines die gemaakt zijn van composiet, hout of kunststof. Dankzij de speciaal aangepaste optiek, de grootte van de bundel die een zeer hoge vermogensdichtheid levert, kunnen vele soorten materialen gesneden en gegraveerd worden. PLH3D-15W laserkoppen zijn een geweldige vervanging voor CO2 CNC lasers en kunnen werken met speciale graveerlaminaten, laserfolies en vele standaardmaterialen zoals hout, rubber, karton, stoffen, leer, geverfd/geanodiseerd metaal. 6W lasers zijn ook geweldig voor het markeren van roestvrij staal en titanium.
Onderdelen inbegrepen in de PLH3D-15W snij- en graveerlaserkop:
- PLH3D-15W Snij- en graveer Laserkop
- Snelle driver met analoge en PWM/TTL ingangen
- Lange spuitmond voor het snijden van dunne materialen
- Korte nozzle voor het snijden van dikke materialen

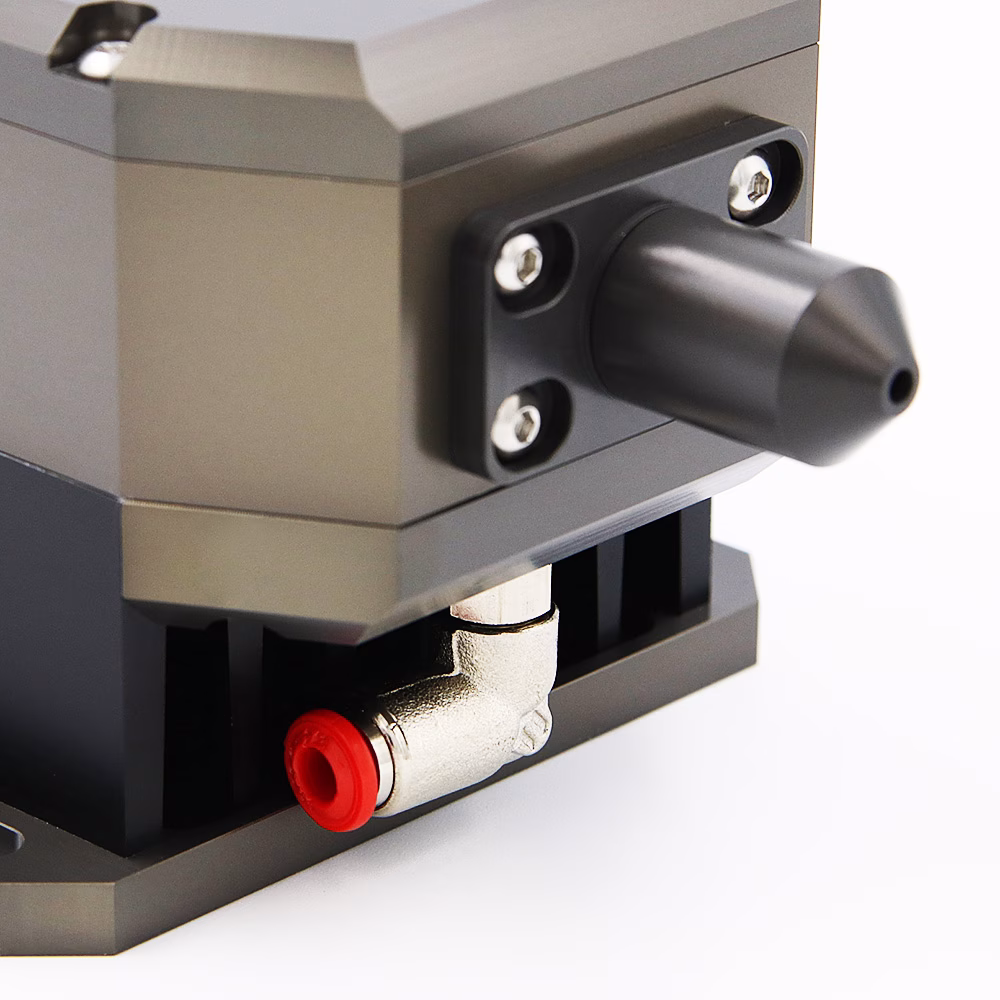

- Ingebouwd hogedrukmondstuk
- Stekker
Product Technische Specificaties
| Item | Typische waarde | Opmerkingen |
|---|---|---|
| Optisch vermogen | 15 W | T-omgeving = 25°C |
| Centrum Golflengte | 445 nm | |
| Werkafstand | 4 mm (0,157") | Afstand vanaf de punt van het luchtmondstuk |
| Breedte bundelvlek | <180 µm (0,007") | |
| Afmetingen | 167 x 70 x 87 mm | L x H x B, met bevestigd mondstuk |
| Patroon montagegaten | 77 x 68 mm | M3 (#4-40) of M4 (#8-32) aanbevolen |
| Gewicht | 790 g (27,8 oz) | |
| PSU-spanning | 22 - 24 VDC | |
| Stroomverbruik | <85 W | |
| Modulatie-ingang 1 | 0-5 V | Analoog / PWM / TTL |
| Modulatie-ingang 2 | 0-3 V, 0-5 V, 0-10 V, 0-24 V | PWM / TTL |
| Max. Mod. Bandbreedte | 30 kHz | Aanbevolen 5-10 kHz |
| Bedrijfstemperatuur | 10 - 45°C (50 - 113°F) | |
| Slangmaat luchtsproeier Standaard | 4 mm (5/32") | |
| Max. Luchtdruk | bar (72 PSI) |
Voorbeeldige snij- en graveersnelheden met PLH3D-15W
| Materiaal | Type bewerking | Dikte | Snelheid | Passen |
|---|---|---|---|---|
| Multiplex | Snijden | 3 mm (0,118") | 6 mm/s | 1 |
| Doorslijpen | 3 mm (0,118") | 16 mm/s | 4 | |
| Snijden | 6 mm (0,236") | 7 mm/s | 4 | |
| MDF | Snijden | 3 mm (0,118") | 17 mm/s | 4 |
| Snijden | 6 mm (0,236") | 7 mm/s | 4 | |
| Wit Cordura | Snijden | 0,2 mm (0,008") | 5 mm/s | 1 |
| Snijden | 0,2 mm (0,008") | 20 mm/s | 3 | |
| Natuurlijk leer | Snijden | 1,5 mm (0,059") | 9 mm/s | 1 |
| Snijden | 1,5 mm (0,059") | 30 mm/s | 4 | |
| Zwart PMMA (Plexi) | Snijden | 3,6 mm (0,142") | 2,5 mm/s | 1 |
| Snijden | 3,6 mm (0,142") | 12 mm/s | 4 | |
| Roestvrij staal | Markering | N/A | 33 mm/s | 1 |
| Graveren | N/A | 6 mm/s | 1 | |
| Koolstofstaal | Markering | N/A | 33 mm/s | 1 |
| Graveren | N/A | 6 mm/s | 1 |
Belangrijke extra informatie:
- Onthoud dat het geen speelgoed is.
- Laserstraling is gevaarlijk, zelfs als deze wordt verstrooid of gereflecteerd vanaf een willekeurig oppervlak.
- Gebruik altijd een geschikt laserfilter op uw CNC machine voor 430 - 480 nm om gereflecteerde straling te voorkomen.
- Richt de laserkop nooit op mensen of dieren.
- Raak de straal niet aan, dit kan brandwonden of andere verwondingen veroorzaken.
- Kijk niet naar de straal of de straalvlek terwijl het materiaal wordt gesneden.
- Laserstraling - Vermijd blootstelling van ogen of huid aan directe of verstrooide straling.
- Klasse 4 laserproduct.
De PLH3D-15W blauwe snij- en graveerlaserkop heeft twee aparte bedieningselementen.
Modulatie Ingang #1 accepteert 0 - 5 V of 0-10 V voor analoge vermogensmodulatie.
Modulatie-ingang #2 accepteert 0 - 3.3 V, 0 - 5 V, 0 - 10 V of 0 - 24 V voor TTL/PWM, schakelt de laser in als de spanning hoger is dan 1.8 V.
Belangrijk: Sluit modulatie-ingang 1 en modulatie-ingang 2 niet tegelijkertijd aan. Anders kan de graveerlaser defect raken.
Belangrijk: De PLH3D-15W graveerlaser moet worden gevoed met een hoogwaardige voeding zonder dat er iets anders is aangesloten. Let op: het wordt afgeraden om de lasergraveermachine aan te sluiten op dezelfde voeding als een stappenmotor of andere apparatuur met hoge impedantie. Dit kan schade veroorzaken aan de laserdiode.
Belangrijk: Bij het graveren op glanzende oppervlakken/metalen of gelakte metalen is het een goed gebruik om de laserkop 5-7 graden te kantelen. Dit voorkomt dat de laserstraal terugkaatst naar de laserdiodes in de laserkop.
