Głowica laserowa do grawerowania PLH3D-15W
Specyfikacje: Moc optyczna 15W, plamka HD 125DPI 180um, maksymalna grubość cięcia drewna 6mm (¼")
Najlepsza do: Szybkie cięcie i grawerowanie
Dostępne na zamówienie na życzenie
- Przeczytaj opinie (8)
Build Your Own Kit | Full Upgrades in Description
|
|
|
$63.00 |
|
|
|
Krótka dysza PLH3D-15W do cięcia grubych materiałów $44.10 |
|
|
|
$4.50 |
|
|
|
Kabel do głowicy laserowej PLH3D-15W / PLH-30W (7 m / 22 ft) $28.80 |
|
|
|
Zasilacz biurkowy 24V 3.75A dla PLH3D-15W z adapterem US/UK $44.10 |
|
|
|
Zestaw naklejek laserowych CNC $5.00 |
|
|
|
$179.10 |
Opis produktu
PLH3D-15W Wysokiej mocy, przemysłowy, wszechstronny
Najnowszy dodatek do naszej rodziny przemysłowych głowic laserowych do cięcia i grawerowania jest prawdopodobnie najbardziej wszechstronnym laserem grawerującym na rynku CNC. Dzięki rzeczywistej mocy optycznej 15 W oraz nowatorskiej konstrukcji, ta kompaktowa głowica laserowa może przetwarzać szeroką gamę materiałów drewnopochodnych, skóry, tekstyliów i tworzyw sztucznych, podsumowanych w sekcji Zastosowania niebieskiego lasera CNC poniżej. Jest to również pierwsza kompaktowa głowica laserowa CNC, która nie tylko znakuje metal, ale także głęboko go graweruje. Ze względu na to, że wykorzystuje niebieskie światło lasera, może skutecznie przetwarzać materiały, z którymi zmagają się lasery na podczerwień, a ponadto można go dostosować do prawie każdej maszyny CNC. Ten lekki, wydajny, ekonomiczny i łatwy w użyciu laser jest idealnym wyborem zarówno dla zastosowań przemysłowych o dużej objętości, jak i dla wymagających użytkowników indywidualnych.
Głowice laserowe PLH3D-15W nie wymagają dodatkowego chłodzenia, co czyni je idealnymi do zastosowania w maszynach wykonanych z kompozytów, drewna lub tworzyw sztucznych. Dzięki specjalnie dostosowanej optyce, rozmiar plamki wiązki zapewniający bardzo wysoką gęstość mocy pozwala na cięcie i grawerowanie wielu rodzajów materiałów. Głowice laserowe PLH3D-15W są świetnym zamiennikiem dla laserów CO2 CNC i mogą pracować ze specjalnymi laminatami grawerskimi, foliami laserowymi oraz wieloma standardowymi materiałami takimi jak drewno, guma, karton, tkaniny, skóra, malowany/anodowany metal. Lasery o mocy 6 W doskonale nadają się również do znakowania stali nierdzewnej i tytanu.
Części wchodzące w skład głowicy laserowej do cięcia i grawerowania PLH3D-15W:
- Głowica laserowa do cięcia i grawerowania PLH3D-15W
- Szybki sterownik z wejściami analogowymi i PWM/TTL
- Długa dysza do cięcia cienkich materiałów
- Krótka dysza do cięcia grubych materiałów
- Wbudowana wysokociśnieniowa dysza powietrzna
- Wtyczka złącza
Specyfikacja techniczna produktu
| Pozycja | Typowa wartość | Uwagi |
|---|---|---|
| Moc optyczna | 15 W | T-ambient = 25°C |
| Środkowa długość fali | 445 nm | |
| Odległość robocza | 4 mm (0,157") | Odległość od końcówki dyszy powietrznej |
| Szerokość plamki wiązki | <180 µm (0,007") | |
| Wymiary | 167 x 70 x 87 mm | Dł. x wys. x szer., z zamontowaną dyszą |
| Rozstaw otworów montażowych | 77 x 68 mm | Zalecane M3 (#4-40) lub M4 (#8-32) |
| Waga | 790 g (27,8 uncji) | |
| Napięcie zasilacza | 22-24 VDC | |
| Pobór mocy | <85 W | |
| Wejście modulacji 1 | 0-5 V | Analogowe / PWM / TTL |
| Wejście modulacji 2 | 0-3 V, 0-5 V, 0-10 V, 0-24 V | PWM / TTL |
| Maks. Mod. Szerokość pasma | 30 kHz | Zalecane 5-10 kHz |
| Temperatura pracy | 10 - 45°C (50 - 113°F) | |
| Standardowy rozmiar węża dyszy powietrznej | 4 mm (5/32") | |
| Maks. Ciśnienie powietrza | bar (72 PSI) |
Przykładowe prędkości cięcia i grawerowania z PLH3D-15W
| Materiał | Typ operacji | Grubość | Prędkość | Przejścia |
|---|---|---|---|---|
| Sklejka | Cięcie | 3 mm (0,118") | 6 mm/s | 1 |
| Cięcie | 3 mm (0,118") | 16 mm/s | 4 | |
| Cięcie | 6 mm (0,236") | 7 mm/s | 4 | |
| MDF | Cięcie | 3 mm (0,118") | 17 mm/s | 4 |
| Cięcie | 6 mm (0,236") | 7 mm/s | 4 | |
| Biała Cordura | Cięcie | 0,2 mm (0,008") | 5 mm/s | 1 |
| Cięcie | 0,2 mm (0,008") | 20 mm/s | 3 | |
| Skóra naturalna | Cięcie | 1,5 mm (0,059") | 9 mm/s | 1 |
| Cięcie | 1,5 mm (0,059") | 30 mm/s | 4 | |
| Czarny PMMA (Plexi) | Cięcie | 3,6 mm (0,142") | 2,5 mm/s | 1 |
| Cięcie | 3,6 mm (0,142") | 12 mm/s | 4 | |
| Stal nierdzewna | Znakowanie | NIE DOTYCZY | 33 mm/s | 1 |
| Grawerowanie | NIE DOTYCZY | 6 mm/s | 1 | |
| Stal węglowa | Znakowanie | NIE DOTYCZY | 33 mm/s | 1 |
| Grawerowanie | NIE DOTYCZY | 6 mm/s | 1 |
Ważne informacje dodatkowe:
- Należy pamiętać, że nie jest to zabawka.
- Promieniowanie laserowe jest niebezpieczne nawet wtedy, gdy jest rozproszone lub odbite od dowolnej powierzchni.
- Zawsze używaj odpowiedniego ochronnego filtra laserowego na maszynie CNC przeznaczonej do 430 - 480 nm, aby uniknąć odbitego promieniowania.
- Nigdy nie kieruj głowicy lasera w stronę ludzi lub zwierząt.
- Nie dotykaj wiązki, ponieważ może to spowodować oparzenia lub inne obrażenia.
- Nie wolno patrzeć na wiązkę lub punkt wiązki podczas cięcia materiału.
- Promieniowanie lasera - należy unikać narażenia oczu lub skóry na bezpośrednie lub rozproszone promieniowanie.
- Produkt laserowy klasy 4.

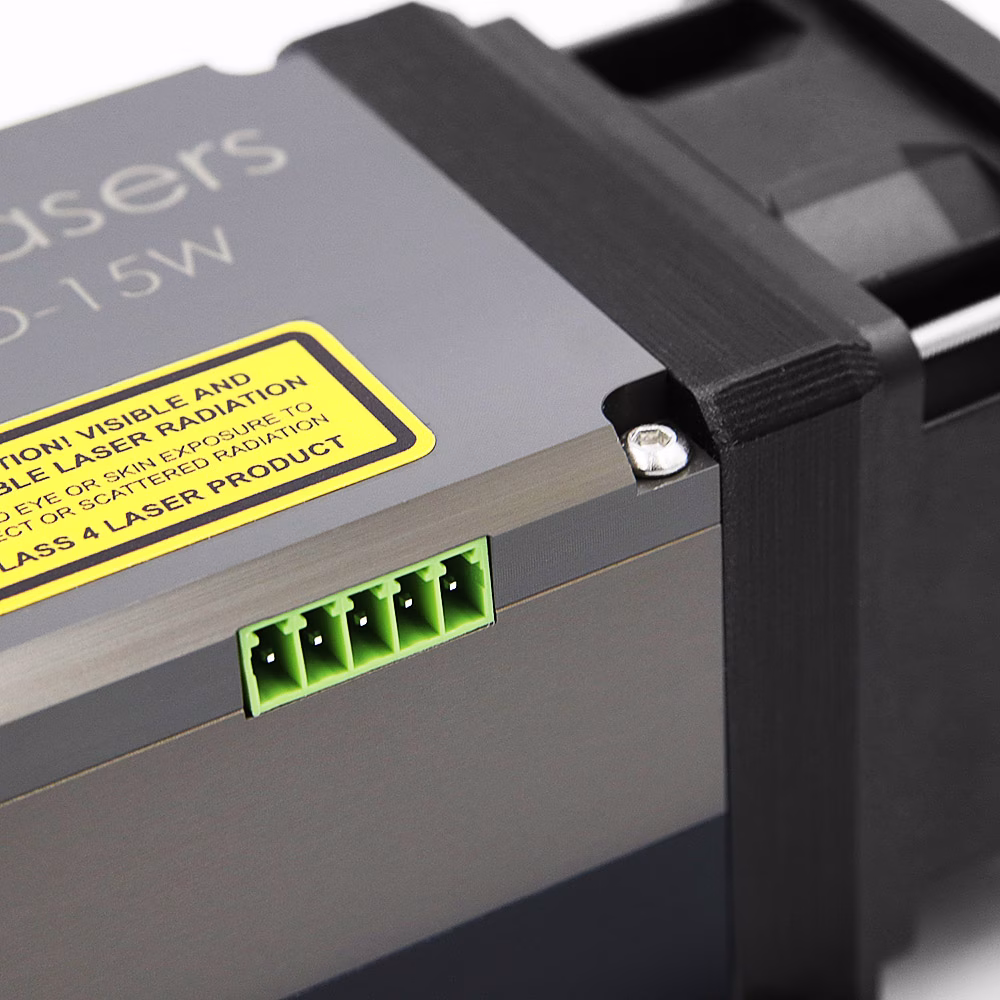

Niebieska głowica lasera do cięcia i grawerowania PLH3D-15W posiada dwa oddzielne elementy sterujące.
Wejście modulacji nr 1 akceptuje 0-5 V lub 0-10 V dla analogowej modulacji mocy
Wejście modulacji nr 2 akceptuje 0 - 3,3 V, 0 - 5 V, 0 - 10 V lub 0 - 24 V dla TTL/PWM, włącza laser, gdy napięcie przekroczy 1,8 V.
Ważne: Nie należy podłączać jednocześnie wejścia modulacji 1 i wejścia modulacji 2. Może to spowodować nieprawidłowe działanie lasera grawerującego.
Ważne: Laser grawerujący PLH3D-15W powinien być zasilany wysokiej jakości zasilaczem bez podłączania innych urządzeń. Uwaga: nie zaleca się podłączania lasera grawerującego do tego samego zasilacza, co silnik krokowy lub inne urządzenia o wysokiej impedancji. Może to spowodować uszkodzenie diody laserowej.
Ważne: Podczas grawerowania na błyszczących powierzchniach/metalach lub metalach malowanych, dobrą praktyką jest pochylenie głowicy lasera o 5-7 stopni. Zapobiega to odbijaniu się wiązki lasera z powrotem w kierunku diod laserowych wewnątrz głowicy lasera.
