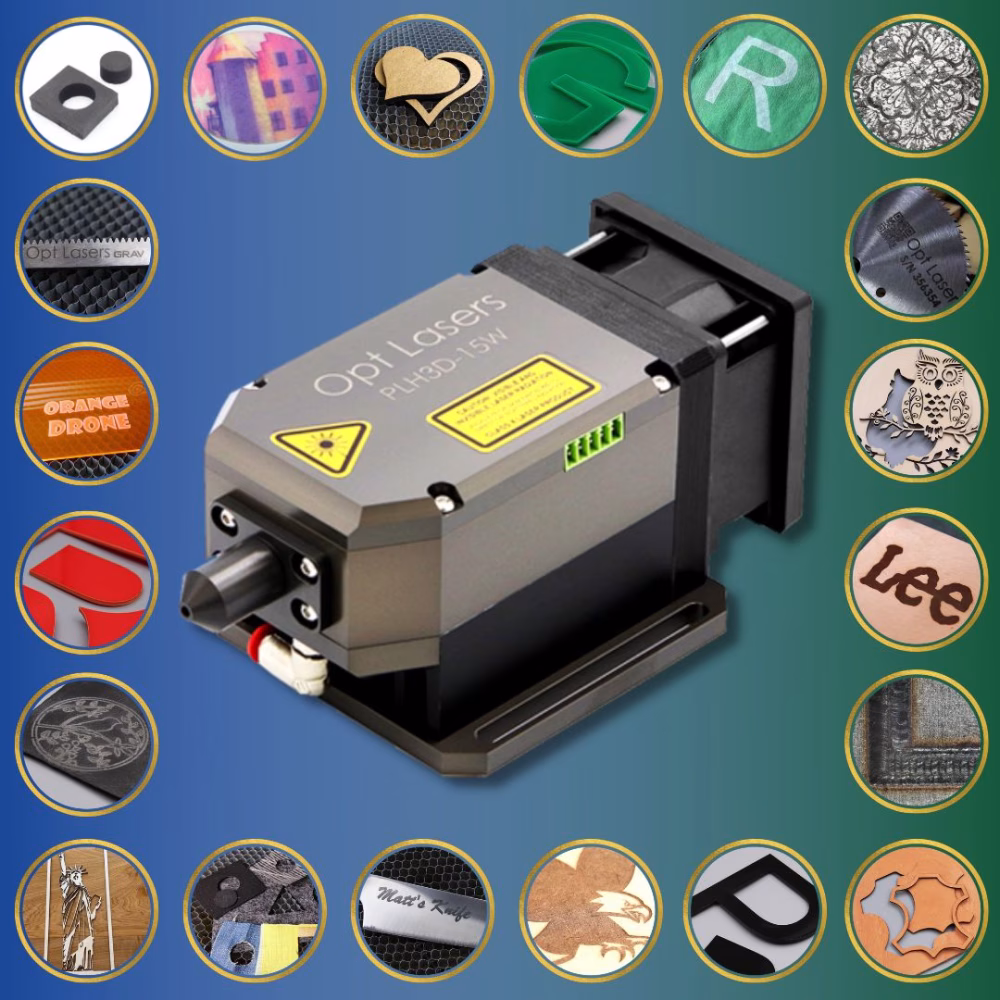

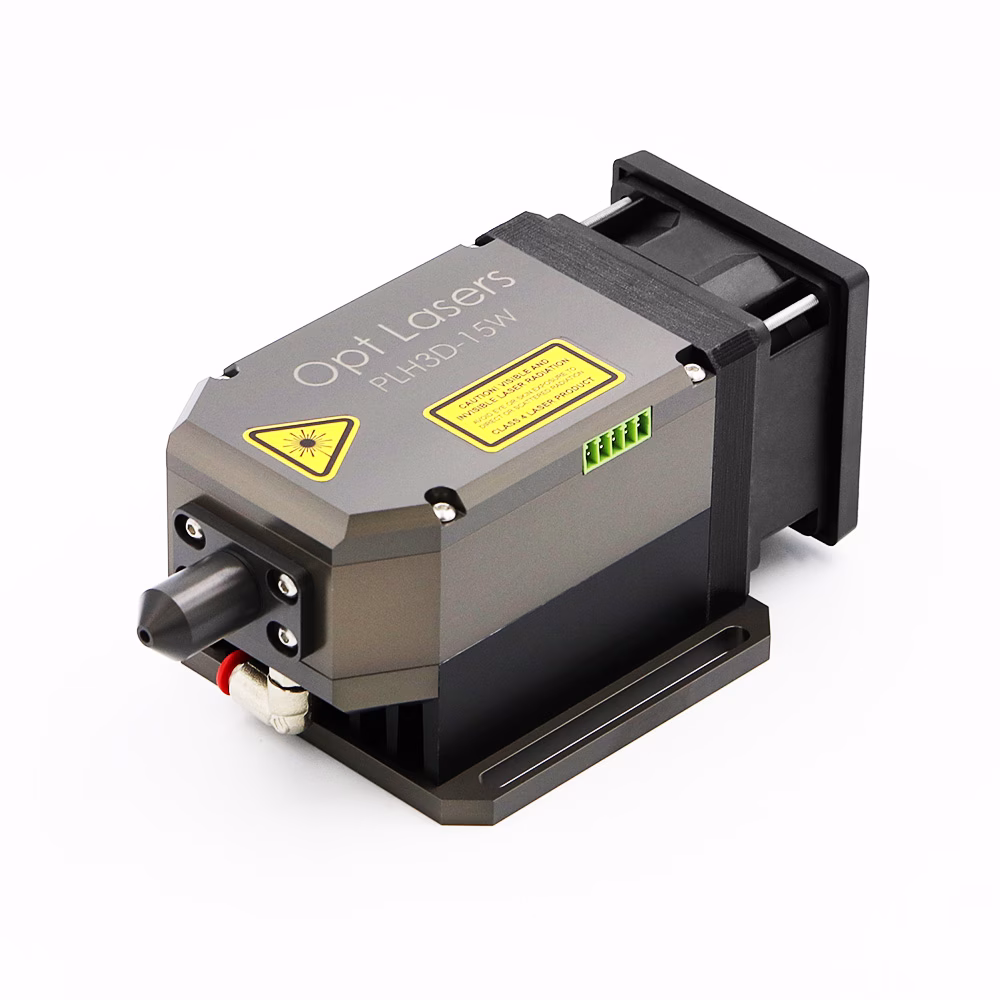

PLH3D-15W 인그레이빙 레이저 헤드
사양: 15W 광출력, HD 125DPI 180um 스팟, 최대 목재 절단 두께 6mm(¼")
최상의 용도: 고속 커팅 및 조각
요청 시 주문 가능
Build Your Own Kit | Full Upgrades in Description
|
|
|
$63.00 |
|
|
|
$44.10 |
|
|
|
$4.50 |
|
|
|
PLH3D-15W / PLH-30W 레이저 헤드용 케이블(7m / 22피트) $28.80 |
|
|
|
PLH3D-15W용 24V 3.75A 데스크톱 전원 공급 장치(어댑터 포함, 미국/영국) $44.10 |
|
|
|
$5.00 |
|
|
|
$179.10 |
제품 설명
PLH3D-15W 고전력, 산업용, 다용도
산업용 커팅 및 조각 레이저 헤드 제품군에 새로 추가된 이 제품은 CNC 시장에서 가장 다재다능한 조각 레이저입니다. 실제 15W의 광학 출력과 새로운 디자인을 자랑하는 이 소형 레이저 헤드는 아래의 블루 CNC 레이저 애플리케이션 섹션에 요약된 다양한 목재 기반 재료, 가죽, 직물 및 플라스틱을 가공할 수 있습니다. 또한 금속을 마킹할 뿐만 아니라 깊이 조각할 수 있는 최초의 소형 CNC 레이저 헤드입니다. 청색 레이저 광을 사용하기 때문에 적외선 레이저가 처리하기 어려운 재료를 효율적으로 가공할 수 있으며, 거의 모든 CNC 기계에 적용할 수 있습니다. 이 가볍고 고출력이며 비용 효율적이고 사용하기 쉬운 레이저는 대량 산업 분야와 까다로운 개인 사용자 모두에게 이상적인 선택입니다.
PLH3D-15W 레이저 헤드는 추가 냉각이 필요하지 않으므로 복합재, 목재 또는 플라스틱으로 만들어진 기계에 사용하기에 적합합니다. 특별히 조정된 광학 장치 덕분에 매우 높은 출력 밀도를 제공하는 빔 스폿 크기로 다양한 유형의 재료를 절단하고 조각할 수 있습니다. PLH3D-15W 레이저 헤드는 CO2 CNC 레이저를 대체할 수 있으며 특수 조각 라미네이트, 레이저 포일 및 목재, 고무, 판지, 직물, 가죽, 페인트/아노다이징 금속과 같은 많은 표준 재료로 작업할 수 있습니다. 6W 레이저는 스테인리스 스틸과 티타늄 마킹에도 적합합니다.
PLH3D-15W 커팅 및 조각 레이저 헤드에 포함된 부품:
- PLH3D-15W 커팅 및 조각 레이저 헤드
- 아날로그 및 PWM/TTL 입력이 있는 고속 드라이버
- 얇은 재료 커팅을 위한 긴 노즐
- 두꺼운 재료 커팅을 위한 짧은 노즐

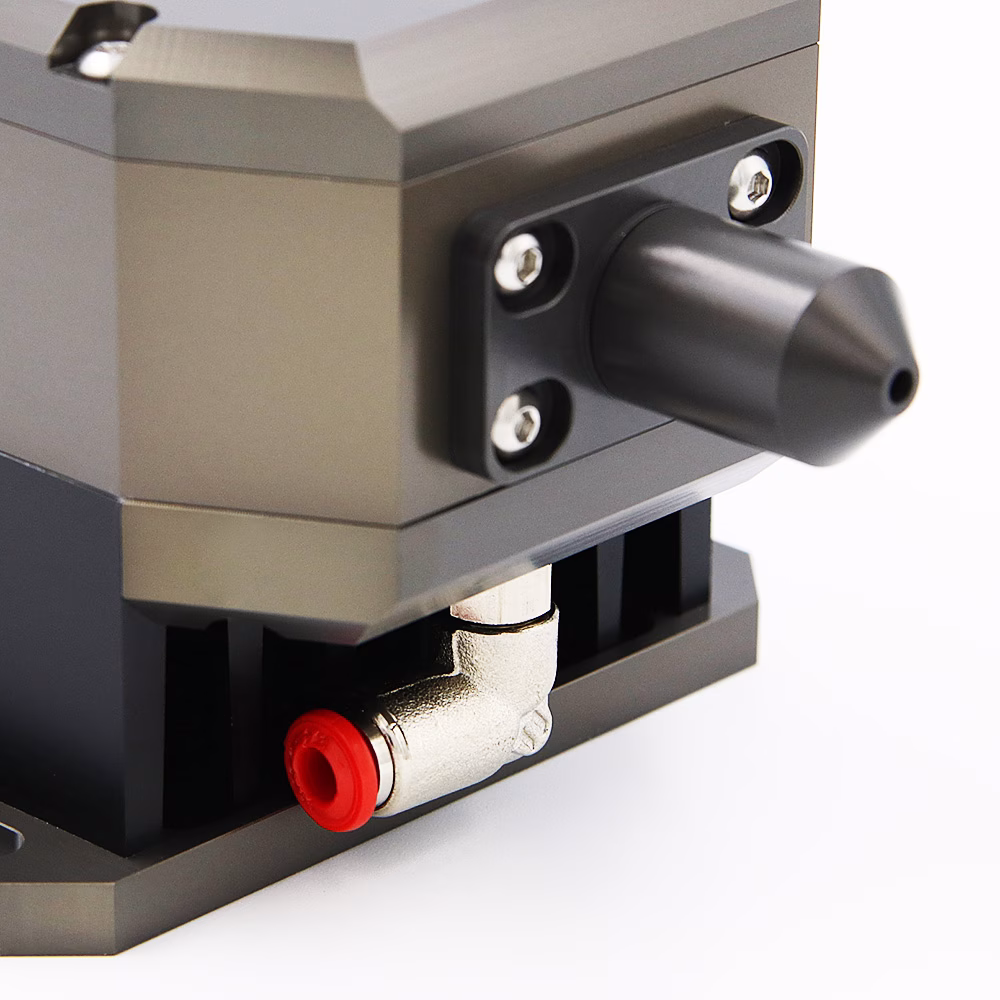

- 고압 에어 노즐 내장
- 커넥터 플러그
제품 기술 사양
| 항목 | 일반값 | 설명 |
|---|---|---|
| 광 파워 | 15 W | T-주변 = 25°C |
| 중심 파장 | 445nm | |
| 작동 거리 | 4 mm(0.157") | 에어 노즐 끝으로부터의 거리 |
| 빔 스팟 폭 | <180 µm(0.007") | |
| 치수 | 167 x 70 x 87mm | 노즐 부착 시, L x H x W |
| 마운팅 홀 패턴 | 77 x 68mm | M3(#4-40) 또는 M4(#8-32) 권장 |
| 무게 | 790g(27.8oz) | |
| PSU 전압 | 22 - 24 VDC | |
| 전력 소비 | <85 W | |
| 변조 입력 1 | 0-5 V | 아날로그 / PWM / TTL |
| 변조 입력 2 | 0-3V, 0-5V, 0-10V, 0-24V | PWM / TTL |
| Max. Mod. 대역폭 | 30 kHz | 권장 5-10kHz |
| 작동 온도 | 10 - 45°C(50 - 113°F) | |
| 에어 노즐 호스 크기 표준 | 4mm(5/32") | |
| 최대 공기 압력 | bar(72 PSI) |
PLH3D-15W의 예시적인 커팅 및 조각 속도
| 재료 | 작동 유형 | 두께 | 속도 | 패스 |
|---|---|---|---|---|
| 합판 | 절단 | 3mm(0.118") | 6mm/s | 1 |
| 절단 | 3mm(0.118") | 16 mm/s | 4 | |
| 절단 | 6mm(0.236") | 7 mm/s | 4 | |
| MDF | 절단 | 3mm(0.118") | 17 mm/s | 4 |
| 절단 | 6mm(0.236") | 7 mm/s | 4 | |
| 화이트 코듀라 | 절단 | 0.2mm(0.008") | 5mm/s | 1 |
| 절단 | 0.2mm(0.008") | 20 mm/s | 3 | |
| 천연 가죽 | 절단 | 1.5mm(0.059") | 9 mm/s | 1 |
| 절단 | 1.5mm(0.059") | 30 mm/s | 4 | |
| 검은색 PMMA(플렉시) | 절단 | 3.6mm(0.142") | 2.5mm/s | 1 |
| 절단 | 3.6mm(0.142") | 12 mm/s | 4 | |
| 스테인리스 스틸 | 마킹 | N/A | 33 mm/s | 1 |
| 각인 | N/A | 6mm/s | 1 | |
| 탄소강 | 마킹 | N/A | 33 mm/s | 1 |
| 각인 | N/A | 6mm/s | 1 |
중요 추가 정보:
- 장난감이 아니라는 점을 기억하세요.
- 레이저 방사선은 어떤 표면에서 산란되거나 반사되어도 위험합니다.
- 반사된 방사선을 피하려면 항상 430~480nm 전용의 적절한 보호 레이저 필터를 CNC 기계에 사용하세요.
- 레이저 헤드가 사람이나 동물에게 향하지 않도록 하세요.
- 화상이나 기타 부상을 입을 수 있으므로 빔을 만지지 마세요.
- 재료가 절단되는 동안 빔이나 빔 스팟을 응시하지 마세요.
- 레이저 방사선 - 직접 또는 산란된 방사선에 눈이나 피부가 노출되지 않도록 주의하세요.
- 클래스 4 레이저 제품.
PLH3D-15W 파란색 커팅 및 조각 레이저 헤드에는 두 개의 별도 컨트롤이 있습니다.
변조 입력 #1은 아날로그 전원 변조를 위해 0 - 5V 또는 0-10V를 수용합니다.
변조 입력 #2는 0 - 3.3V, 0 - 5V, 0 - 10V 또는 0 - 24V(TTL/PWM용)를 수용하며 전압이 1.8V를 초과하면 레이저를 켭니다.
중요: 변조 입력 1과 변조 입력 2를 동시에 연결하지 마십시오. 그렇게 하면 조각 레이저가 오작동할 수 있습니다.
중요: PLH3D-15W 조각 레이저는 아무것도 연결하지 않은 상태에서 고품질 전원 공급 장치로 전원을 공급해야 합니다. 주의: 레이저 조각기를 스테퍼 모터 또는 기타 고임피던스 장비와 동일한 전원 공급 장치에 연결하는 것은 권장하지 않습니다. 그렇게 하면 레이저 다이오드가 손상될 수 있습니다.
중요: 반짝이는 표면/금속 또는 페인트칠된 금속에 조각할 때는 레이저 헤드를 5~7도 정도 기울이는 것이 좋습니다. 이렇게 하면 레이저 빔이 레이저 헤드 내부의 레이저 다이오드를 향해 반사되는 것을 방지할 수 있습니다.
