PLH3D-15W Gravür Lazer Kafası
Özellikler: 15W Optik Güç, HD 125DPI 180um spot, maksimum ahşap kesme kalınlığı 6mm ( ¼")
En iyi kullanım için: Yüksek Hızlı Kesme ve Gravür
Talep üzerine siparişle temin edilir
Build Your Own Kit | Full Upgrades in Description
|
|
|
$63.00 |
|
|
|
PLH3D-15W Kalın Malzemelerin Kesimi için Kısa Nozul $44.10 |
|
|
|
$4.50 |
|
|
|
PLH3D-15W / PLH-30W Lazer Kafası için Kablo (7m / 22 ft) $28.80 |
|
|
|
PLH3D-15W için adaptörlü 24V 3.75A Masaüstü Güç Kaynağı ABD/İngiltere $44.10 |
|
|
|
$5.00 |
|
|
|
$179.10 |
Ürün açıklaması

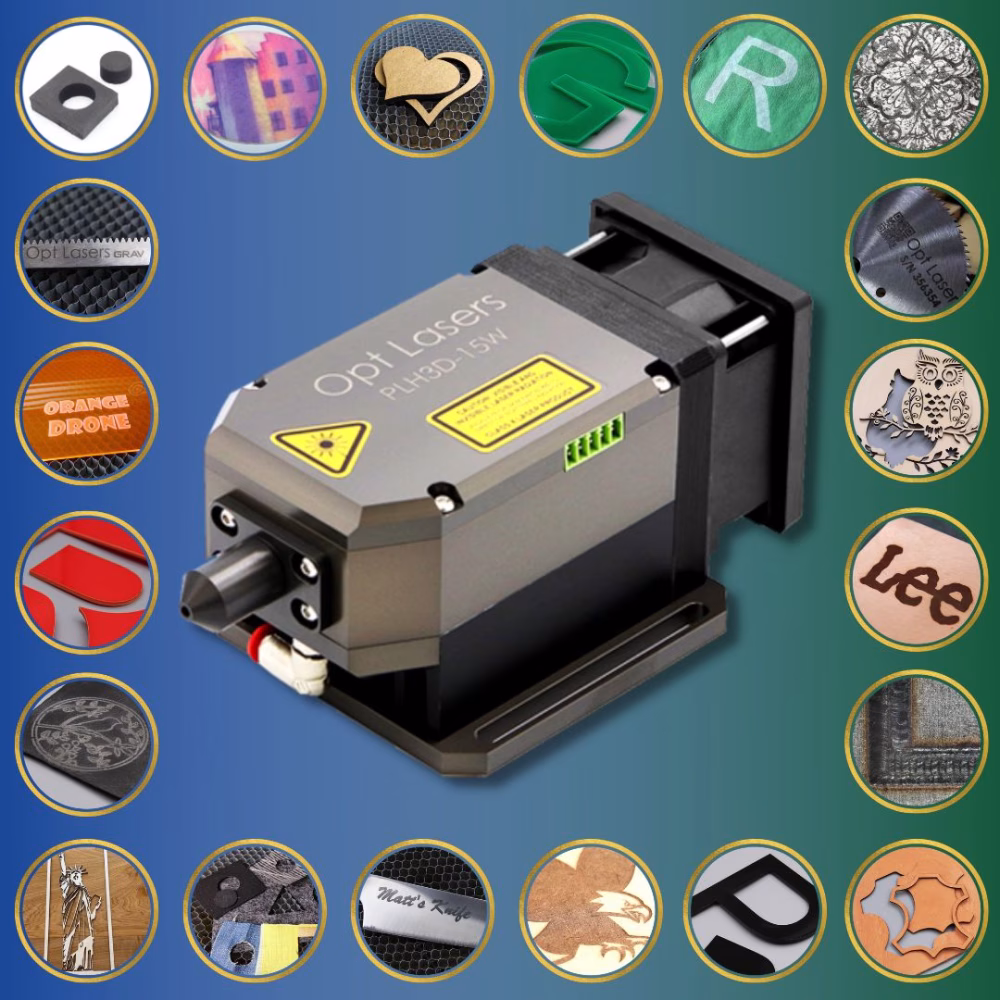

PLH3D-15W Yüksek Güçlü, Endüstriyel, Çok Yönlü
Endüstriyel kesim ve gravür lazer kafaları ailemizin en yeni üyesi, tartışmasız CNC pazarındaki en çok yönlü gravür lazeridir. Gerçek 15 W optik gücün yanı sıra yeni bir tasarıma sahip olan bu kompakt lazer kafası, aşağıdaki Mavi CNC Lazer Uygulamaları bölümünde özetlenen çok çeşitli ahşap bazlı malzemeler, deri, tekstil ve plastikleri işleyebilir. Aynı zamanda sadece metali işaretlemekle kalmayıp derinlemesine gravürleyen ilk kompakt CNC lazer kafasıdır. Mavi lazer ışığı kullanması nedeniyle, kızılötesi lazerlerin zorlandığı malzemeleri verimli bir şekilde işleyebilir ve neredeyse tüm CNC makinelerine uyarlanabilir. Bu hafif, yüksek güçlü, uygun maliyetli ve kullanımı kolay lazer, hem yüksek hacimli endüstriyel uygulamalar hem de zorlu bireysel kullanıcılar için ideal bir seçimdir.
PLH3D-15W lazer kafaları herhangi bir ek soğutma gerektirmez, bu da onları kompozit, ahşap veya plastikten yapılmış makinelerde kullanım için mükemmel kılar. Özel olarak uyarlanmış optikler sayesinde, çok yüksek güç yoğunluğu sağlayan ışın spotu boyutu, birçok malzeme türünün kesilmesine ve kazınmasına olanak tanır. PLH3D-15W lazer kafaları CO2 CNC lazerler için mükemmel bir alternatiftir ve özel gravür laminatları, lazer folyolar ve ahşap, kauçuk, karton, kumaşlar, deri, boyalı / eloksallı metal gibi birçok standart malzeme ile çalışabilir. 6W lazerler paslanmaz çelik ve titanyum markalama için de mükemmeldir.
PLH3D-15W Kesme ve Gravür Lazer Kafasına dahil olan parçalar:
- PLH3D-15W Kesme ve Gravür Lazer Kafası
- Analog ve PWM/TTL girişli Yüksek Hızlı sürücü
- İnce Malzemelerin Kesimi için Uzun Nozul
- Kalın Malzemelerin Kesimi için Kısa Nozul

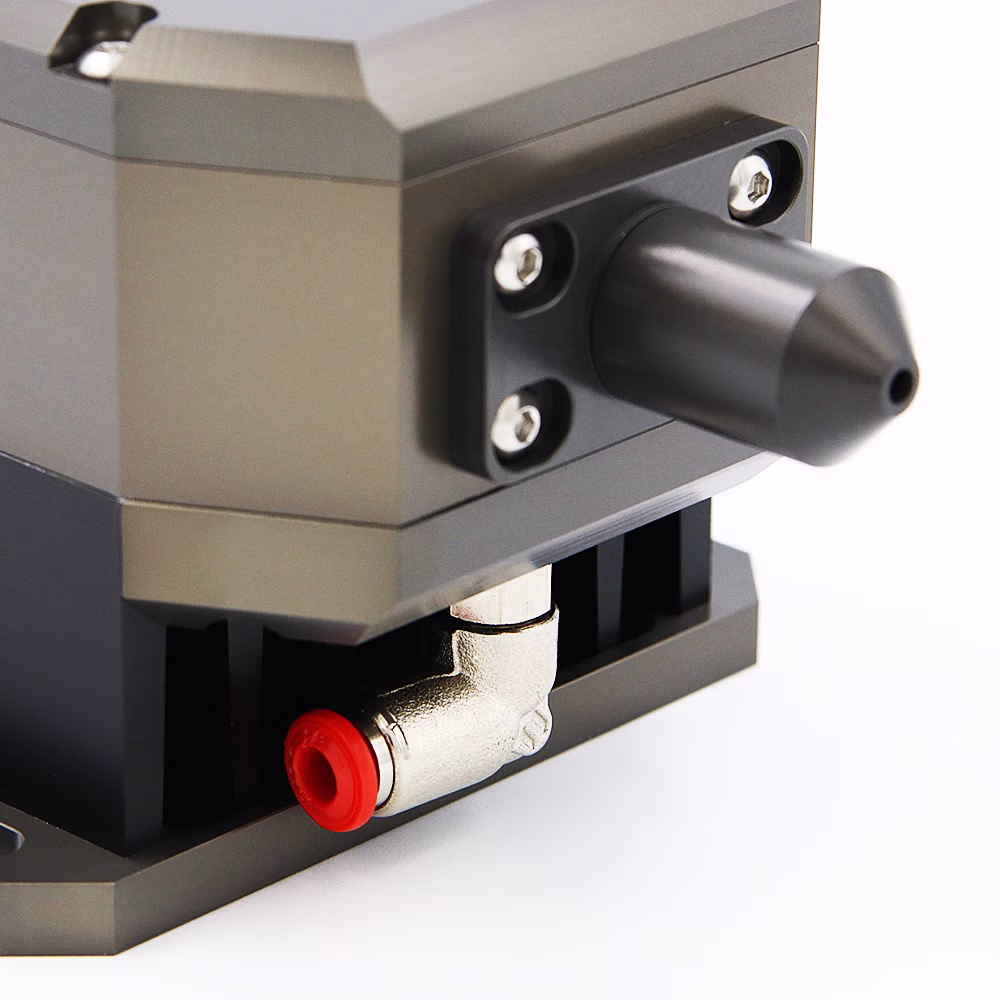

- Dahili Yüksek Basınçlı Hava Nozulu
- Konektör Fişi
Ürün Teknik Özellikleri
| Öğe | Tipik Değer | Yorumlar |
|---|---|---|
| Optik Güç | 15 W | T-ambient = 25°C |
| Merkez Dalga Boyu | 445 nm | |
| Çalışma Mesafesi | 4 mm (0,157") | Hava nozulunun ucundan uzaklık |
| Işın Spot Genişliği | <180 µm (0,007") | |
| Boyutlar | 167 x 70 x 87 mm | U x Y x G, nozul takılı halde |
| Montaj Delik Deseni | 77 x 68 mm | M3 (#4-40) veya M4 (#8-32) önerilir |
| Ağırlık | 790 g (27,8 oz) | |
| PSU Voltajı | 22 - 24 VDC | |
| Güç Tüketimi | <85 W | |
| Modülasyon Girişi 1 | 0-5 V | Analog / PWM / TTL |
| Modülasyon Girişi 2 | 0-3 V, 0-5 V, 0-10 V, 0-24 V | PWM / TTL |
| Maks. Mod. Bant Genişliği | 30 kHz | Önerilen 5-10 kHz |
| Çalışma Sıcaklığı | 10 - 45°C (50 - 113°F) | |
| Hava Nozulu Hortum Boyutu Standart | 4 mm (5/32") | |
| Maks. Hava Basıncı | bar (72 PSI) |
PLH3D-15W ile Örnek Kesim ve Gravür Hızları
| Malzeme | Operasyon Türü | Kalınlık | Hız | Geçer |
|---|---|---|---|---|
| Kontrplak | Kesme | 3 mm (0,118") | 6 mm/s | 1 |
| Kesme | 3 mm (0,118") | 16 mm/s | 4 | |
| Kesme | 6 mm (0,236") | 7 mm/s | 4 | |
| MDF | Kesme | 3 mm (0,118") | 17 mm/s | 4 |
| Kesme | 6 mm (0,236") | 7 mm/s | 4 | |
| Beyaz Cordura | Kesme | 0,2 mm (0,008") | 5 mm/s | 1 |
| Kesme | 0,2 mm (0,008") | 20 mm/s | 3 | |
| Doğal Deri | Kesme | 1,5 mm (0,059") | 9 mm/s | 1 |
| Kesme | 1,5 mm (0,059") | 30 mm/s | 4 | |
| Siyah PMMA (Pleksi) | Kesme | 3,6 mm (0,142") | 2,5 mm/s | 1 |
| Kesme | 3,6 mm (0,142") | 12 mm/s | 4 | |
| Paslanmaz Çelik | İşaretleme | N/A | 33 mm/s | 1 |
| Gravür | N/A | 6 mm/s | 1 | |
| Karbon Çelik | İşaretleme | N/A | 33 mm/s | 1 |
| Gravür | N/A | 6 mm/s | 1 |
Önemli Ek Bilgiler:
- Bunun bir oyuncak olmadığını unutmayın.
- Lazer radyasyonu herhangi bir yüzeyden saçıldığında veya yansıtıldığında bile tehlikelidir.
- Yansıyan radyasyonu önlemek için 430 - 480 nm'ye adanmış CNC makinenizde her zaman uygun koruma lazer filtresi kullanın.
- Lazer kafasını asla insanlara veya hayvanlara doğrultmayın.
- Işına dokunmayın, yanıklara veya diğer yaralanmalara neden olabilir.
- Malzeme kesilirken ışına veya ışın noktasına bakmayın.
- Lazer radyasyonu - Doğrudan veya saçılan radyasyona göz veya cilt maruziyetinden kaçının.
- Sınıf 4 lazer ürünü.
PLH3D-15W mavi kesme ve kazıma lazer kafasının iki ayrı kontrolü vardır.
Modülasyon Girişi #1, analog güç modülasyonu için 0 - 5 V veya 0-10 V kabul eder
Modülasyon Girişi #2, TTL/PWM için 0 - 3,3V, 0 - 5 V, 0 - 10 V veya 0 - 24 V kabul eder, voltaj 1,8 V'u aştığında lazeri açar.
Önemli: Hem Modülasyon Girişi 1'i hem de Modülasyon Girişi 2'yi aynı anda bağlamayın. Bunu yapmak kazıma lazerinin arızalanmasına neden olabilir.
Önemli: PLH3D-15W gravür lazeri, başka bir şey bağlanmadan yüksek kaliteli bir güç kaynağı ile çalıştırılmalıdır. Lütfen dikkat: Lazer kazıma makinesinin bir step motor veya diğer yüksek empedanslı ekipmanlarla aynı güç kaynağı ünitesine bağlanması önerilmez. Bunu yapmak lazer diyotun hasar görmesine neden olabilir.
Önemli: Parlak yüzeylere/metallere veya boyalı metallere kazıma yaparken, lazer kafasını 5-7 derece eğmek iyi bir uygulamadır. Bu, lazer ışınının lazer kafasının içindeki lazer diyotlarına doğru geri yansımasını önler.
