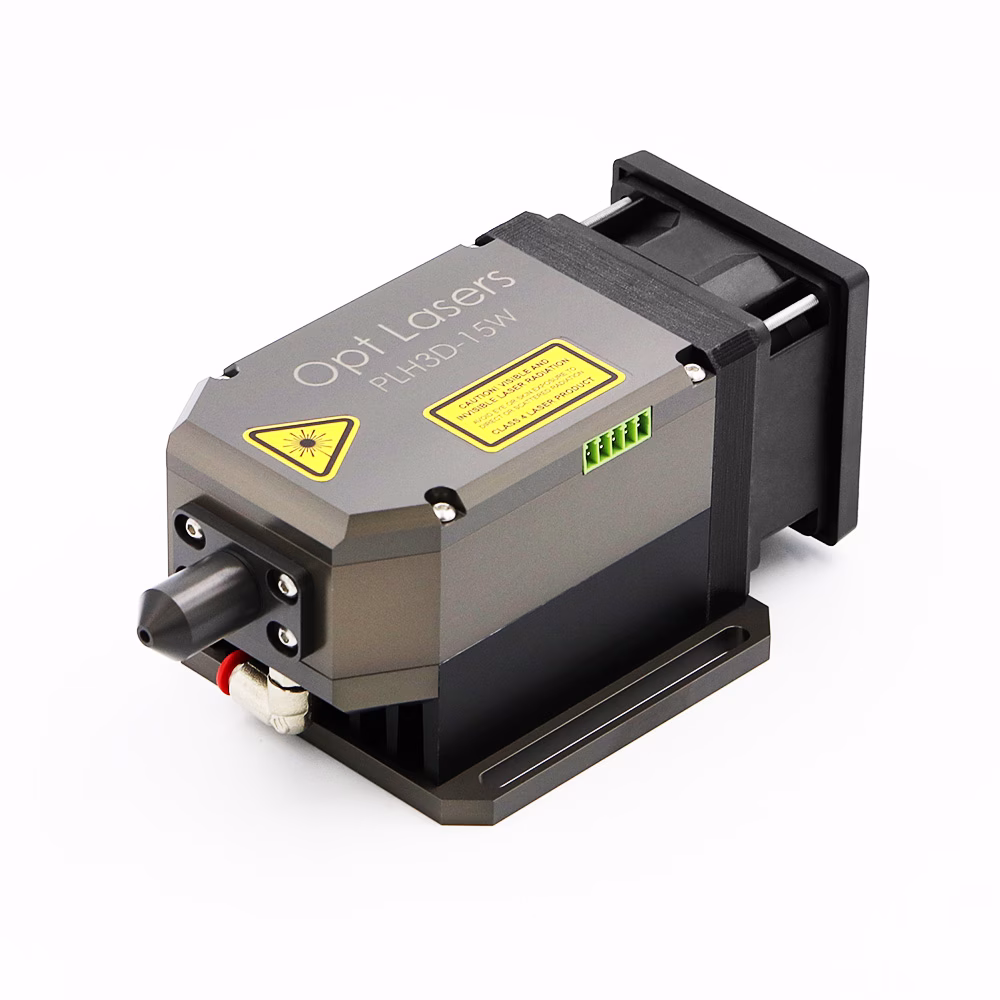

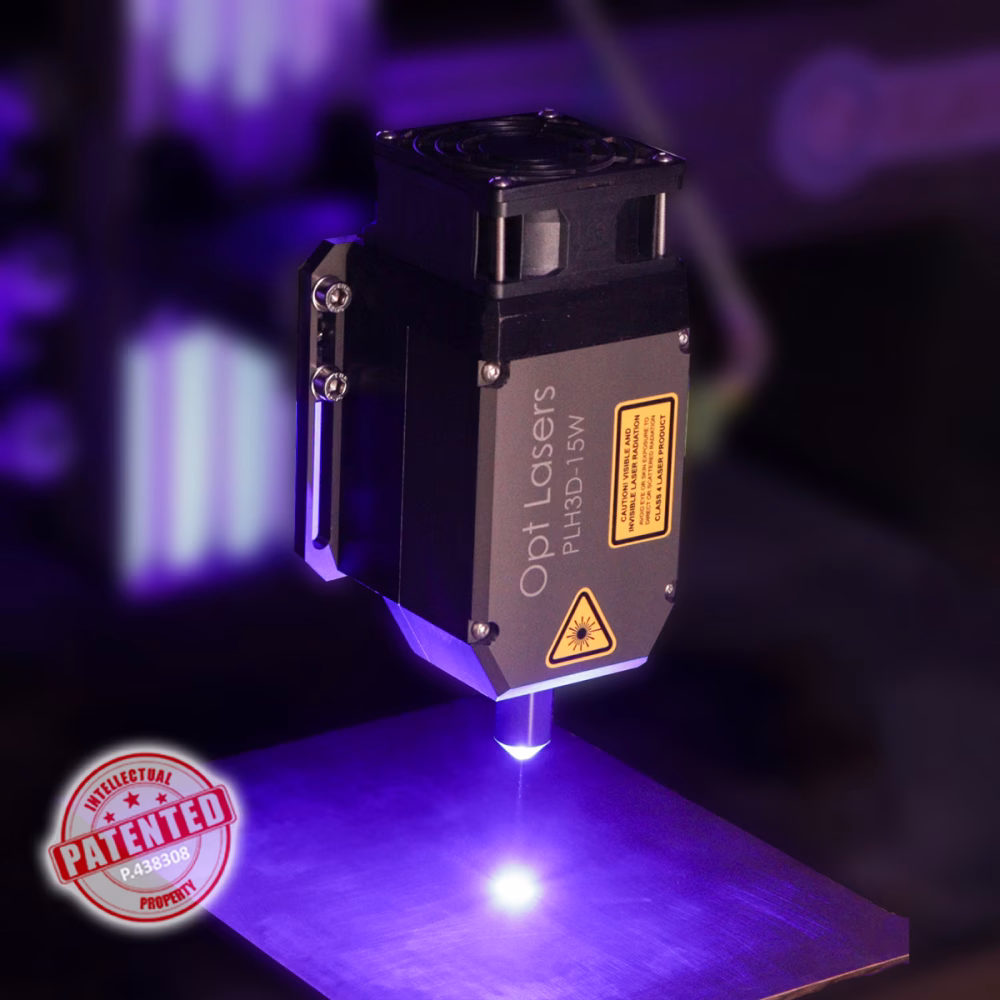

Гравировальная лазерная головка PLH3D-15W
Характеристики: 15 Вт оптическая мощность, HD 125DPI 180um пятно, максимальная толщина резки древесины 6 мм ( ¼")
Лучший для: Высокоскоростная резка и гравировка
Доступно под заказ по запросу
Build Your Own Kit | Full Upgrades in Description
|
|
|
$63.00 |
|
|
|
PLH3D-15W Короткое сопло для резки толстых материалов $44.10 |
|
|
|
$4.50 |
|
|
|
Кабель для лазерной головки PLH3D-15W / PLH-30W (7 м / 22 фута) $28.80 |
|
|
|
Настольный блок питания 24V 3.75A для PLH3D-15W с адаптером US/UK $44.10 |
|
|
|
$5.00 |
|
|
|
$179.10 |
Описание продукта
PLH3D-15W Мощный, промышленный, универсальный
Новейшее пополнение в семействе промышленных лазерных головок для резки и гравировки - это, пожалуй, самый универсальный гравировальный лазер на рынке ЧПУ. Обладая реальной оптической мощностью 15 Вт, а также новым дизайном, эта компактная лазерная головка может обрабатывать широкий спектр древесных материалов, кожи, текстиля и пластмасс, о чем говорится в разделе "Применение синего лазера с ЧПУ" ниже. Это также первая компактная лазерная головка с ЧПУ, которая не только наносит маркировку на металл, но и выполняет его глубокую гравировку. Благодаря использованию синего лазерного излучения она может эффективно обрабатывать материалы, с которыми не справляются инфракрасные лазеры. Кроме того, она может быть адаптирована практически к любому станку с ЧПУ. Этот легкий, мощный, экономичный и простой в использовании лазер - идеальный выбор как для крупносерийных промышленных предприятий, так и для требовательных индивидуальных пользователей.
Лазерные головки PLH3D-15W не требуют дополнительного охлаждения, что делает их идеальными для использования в станках из композитов, дерева или пластика. Благодаря специально адаптированной оптике, размер пятна луча, обеспечивающий очень высокую плотность мощности, позволяет резать и гравировать многие типы материалов. Лазерные головки PLH3D-15W являются отличной заменой CO2-лазерам с ЧПУ и могут работать со специальными гравировальными ламинатами, лазерными пленками и многими стандартными материалами, такими как дерево, резина, картон, ткани, кожа, окрашенный/анодированный металл. Лазеры мощностью 6 Вт также отлично подходят для маркировки нержавеющей стали и титана.
Детали, входящие в комплект лазерной головки для резки и гравировки PLH3D-15W:
- Лазерная головка для резки и гравировки PLH3D-15W
- Высокоскоростной драйвер с аналоговым и ШИМ/ТТЛ-входами
- Длинное сопло для резки тонких материалов
- Короткое сопло для резки толстых материалов

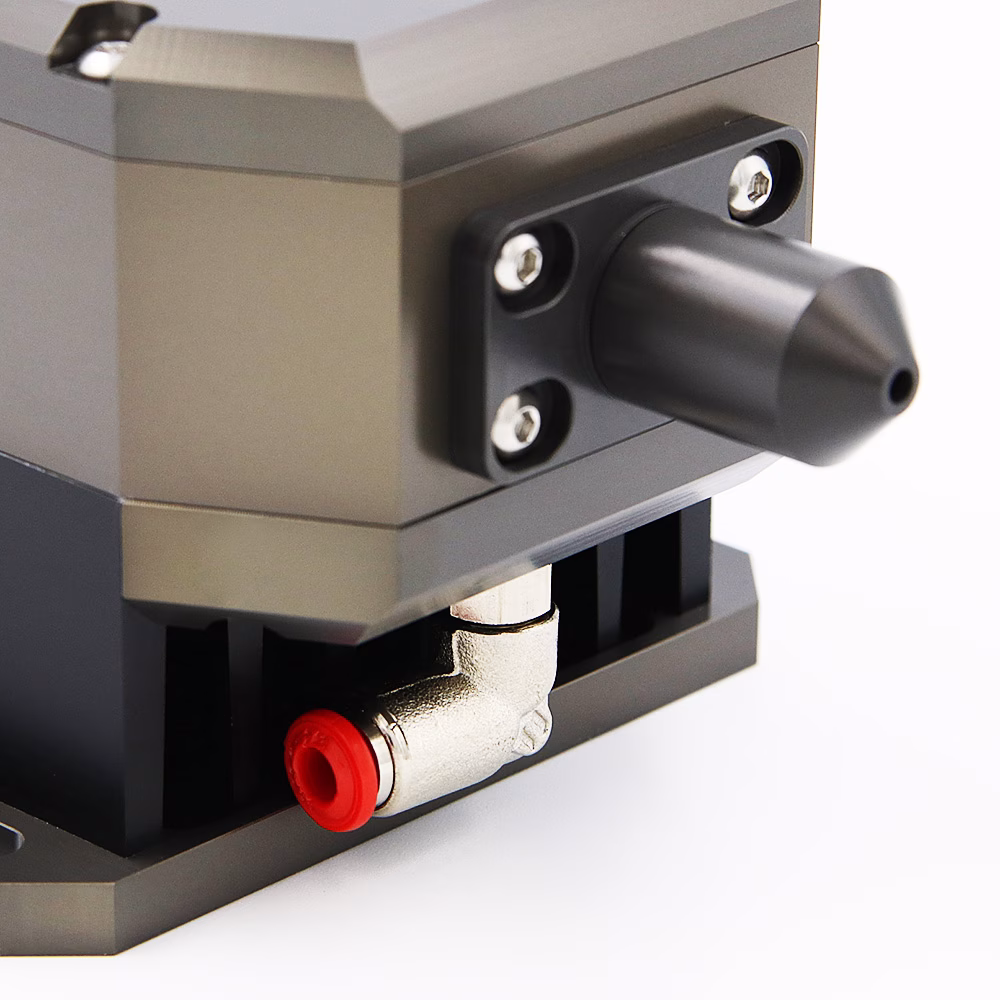

- Встроенное сопло для подачи воздуха высокого давления
- Штекерный разъем
Технические характеристики продукта
| Артикул | Типичное значение | Комментарии |
|---|---|---|
| Оптическая мощность | 15 W | T-амбиент = 25°C |
| Центральная длина волны | 445 нм | |
| Рабочее расстояние | 4 мм (0,157") | Расстояние от кончика воздушного сопла |
| Ширина пятна луча | <180 мкм (0,007") | |
| Размеры | 167 x 70 x 87 мм | Д x В x Ш, с установленным соплом |
| Шаблон монтажных отверстий | 77 x 68 мм | Рекомендуется M3 (#4-40) или M4 (#8-32) |
| Вес | 790 г (27,8 унции) | |
| Напряжение блока питания | 22 - 24 В ПОСТОЯННОГО ТОКА | |
| Потребляемая мощность | <85 W | |
| Модуляционный вход 1 | 0-5 V | Аналоговый / ШИМ / TTL |
| Модуляционный вход 2 | 0-3 В, 0-5 В, 0-10 В, 0-24 В | ШИМ / TTL |
| Макс. Мод. Полоса пропускания | 30 кГц | Рекомендуется 5-10 кГц |
| Рабочая температура | 10 - 45°C (50 - 113°F) | |
| Размер шланга воздушного сопла Стандартный | 4 мм (5/32") | |
| Макс. Давление воздуха | бар (72 PSI) |
Образцовая скорость резки и гравировки с PLH3D-15W
| Материал | Тип операции | Толщина | Скорость | Проходы |
|---|---|---|---|---|
| Фанера | Резка | 3 мм (0,118") | 6 мм/с | 1 |
| Резка | 3 мм (0,118") | 16 мм/с | 4 | |
| Резка | 6 мм (0,236") | 7 мм/с | 4 | |
| МДФ | Резка | 3 мм (0,118") | 17 мм/с | 4 |
| Резка | 6 мм (0,236") | 7 мм/с | 4 | |
| Белый кордура | Резка | 0,2 мм (0,008") | 5 мм/с | 1 |
| Резка | 0,2 мм (0,008") | 20 мм/с | 3 | |
| Натуральная кожа | Резка | 1,5 мм (0,059") | 9 мм/с | 1 |
| Резка | 1,5 мм (0,059") | 30 мм/с | 4 | |
| Черный ПММА (плекси) | Резка | 3,6 мм (0,142") | 2,5 мм/с | 1 |
| Резка | 3,6 мм (0,142") | 12 мм/с | 4 | |
| Нержавеющая сталь | Маркировка | N/A | 33 мм/с | 1 |
| Гравировка | Н/Д | 6 мм/с | 1 | |
| Углеродистая сталь | Маркировка | N/A | 33 мм/с | 1 |
| Гравировка | Н/Д | 6 мм/с | 1 |
Важная дополнительная информация:
- Помните, что это не игрушка.
- Лазерное излучение опасно, даже если оно рассеивается или отражается от любой поверхности.
- Всегда используйте соответствующий защитный лазерный фильтр на станке с ЧПУ, предназначенный для 430 - 480 нм, чтобы избежать отраженного излучения.
- Никогда не направляйте лазерную головку на людей или животных.
- Не прикасайтесь к лучу, это может привести к ожогам или другим травмам.
- Не смотрите на луч или пятно луча во время резки материала.
- Лазерное излучение - избегайте попадания в глаза или на кожу прямого или рассеянного излучения.
- Лазерное изделие класса 4.
Синяя лазерная головка для резки и гравировки PLH3D-15W имеет два отдельных элемента управления.
Вход модуляции №1 принимает 0 - 5 В или 0-10 В для аналоговой модуляции мощности
Модуляционный вход №2 принимает 0 - 3,3 В, 0 - 5 В, 0 - 10 В или 0 - 24 В для TTL/PWM, включает лазер, когда напряжение превышает 1,8 В.
Важно: Не подключайте одновременно модулирующий вход 1 и модулирующий вход 2. Это может привести к неисправности гравировального лазера.
Важно: питание гравировального лазера PLH3D-15W должно осуществляться от высококачественного источника питания без каких-либо других подключений. Обратите внимание: не рекомендуется подключать лазерный гравер к тому же блоку питания, что и шаговый двигатель или любое другое высокоомное оборудование. Это может привести к повреждению лазерного диода.
Важно: При гравировке на блестящих поверхностях/металлах или окрашенных металлах рекомендуется наклонять лазерную головку на 5-7 градусов. Это предотвратит отражение лазерного луча обратно к лазерным диодам внутри лазерной головки.
