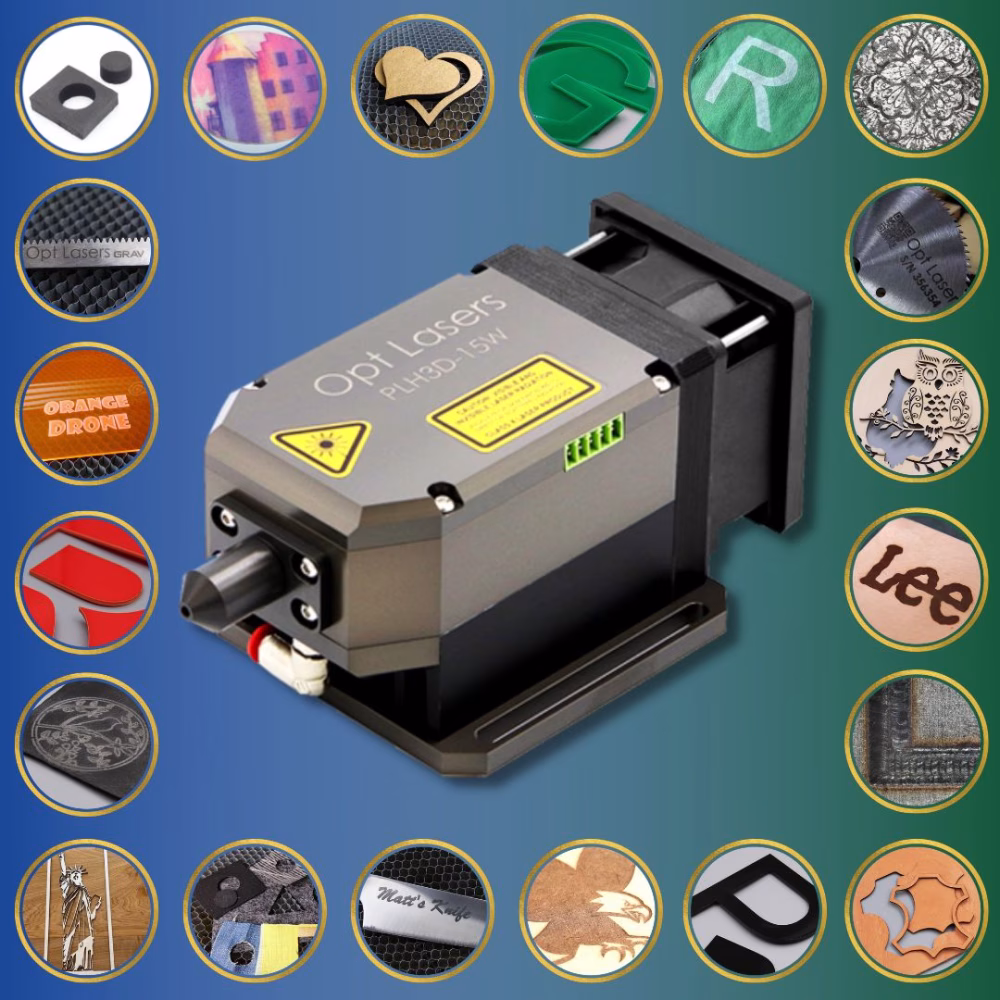

Cabeça de laser para gravação PLH3D-15W
Especificações: Potência ótica de 15W, ponto HD 125DPI 180um, espessura máxima de corte de madeira 6mm (¼")
Ideal para: Corte e gravação a alta velocidade
Disponível sob encomenda mediante solicitação
Build Your Own Kit | Full Upgrades in Description
Descrição do produto
PLH3D-15W Alta potência, Industrial, Versitale

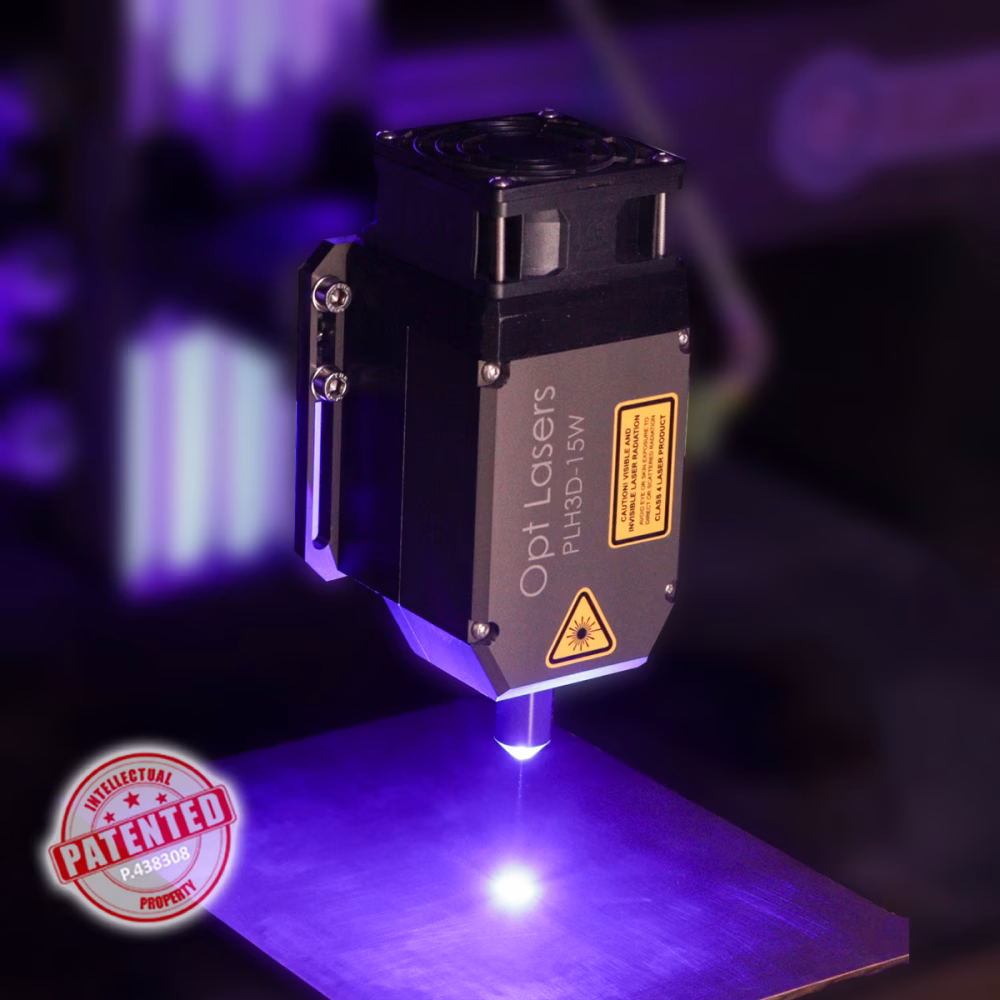

A mais recente adição à nossa família de cabeças laser de corte e gravação industriais é, sem dúvida, o laser de gravação mais versátil do mercado CNC. Com uma potência ótica real de 15 W, bem como um design inovador, esta cabeça laser compacta pode processar uma vasta gama de materiais à base de madeira, couro, têxteis e plásticos, resumidos na secção Aplicações do laser CNC azul abaixo. É também a primeira cabeça de laser CNC compacta que não só marca metal, como também o grava em profundidade. Devido ao facto de utilizar luz laser azul, pode processar eficazmente materiais com os quais os lasers de infravermelhos têm dificuldade em lidar, além de poder ser adaptada a praticamente qualquer máquina CNC. Este laser leve, de alta potência, económico e fácil de utilizar é a escolha ideal para aplicações industriais de grande volume e para utilizadores individuais exigentes.
As cabeças laser PLH3D-15W não necessitam de qualquer arrefecimento adicional, o que as torna perfeitas para utilização em máquinas feitas de compósitos, madeira ou plástico. Graças à ótica especialmente adaptada, o tamanho do ponto do feixe que proporciona uma densidade de potência muito elevada permite cortar e gravar muitos tipos de materiais. As cabeças de laser PLH3D-15W são um ótimo substituto para os lasers CO2 CNC e podem trabalhar com laminados de gravação especiais, folhas de laser e muitos materiais padrão, como madeira, borracha, cartão, tecidos, couro, metal pintado/anodizado. Os lasers de 6W também são óptimos para marcação em aço inoxidável e titânio.
Peças incluídas na cabeça do laser de corte e gravação PLH3D-15W:
- Cabeça de laser de corte e gravação PLH3D-15W
- Controlador de alta velocidade com entradas analógicas e PWM/TTL
- Bocal longo para corte de materiais finos
- Bocal curto para cortar materiais espessos
- Bocal de ar de alta pressão incorporado
- Ficha de ligação
Especificações técnicas do produto
| Item | Valor típico | Comentários |
|---|---|---|
| Potência ótica | 15 W | T-ambiente = 25°C |
| Comprimento de onda central | 445 nm | |
| Distância de trabalho | 4 mm (0,157") | Distância da ponta do bocal de ar |
| Largura do ponto do feixe | <180 µm (0,007") | |
| Dimensões | 167 x 70 x 87 mm | C x A x L, com o bocal montado |
| Padrão de furos de montagem | 77 x 68 mm | M3 (#4-40) ou M4 (#8-32) recomendado |
| Peso | 790 g (27,8 oz) | |
| Tensão da PSU | 22 - 24 VDC | |
| Consumo de energia | <85 W | |
| Entrada de modulação 1 | 0-5 V | Analógica / PWM / TTL |
| Entrada de modulação 2 | 0-3 V, 0-5 V, 0-10 V, 0-24 V | PWM / TTL |
| Máx. Largura de banda mod. largura de banda | 30 kHz | Recomendado 5-10 kHz |
| Temperatura de funcionamento | 10 - 45°C (50 - 113°F) | |
| Tamanho da mangueira do bocal de ar Padrão | 4 mm (5/32") | |
| Pressão máx. Pressão máxima do ar | bar (72 PSI) |
Velocidades de corte e gravação exemplares com a PLH3D-15W
| Material | Tipo de operação | Espessura | Velocidade | Passes |
|---|---|---|---|---|
| Contraplacado | Corte | 3 mm (0,118") | 6 mm/s | 1 |
| Corte | 3 mm (0,118") | 16 mm/s | 4 | |
| Corte | 6 mm (0,236") | 7 mm/s | 4 | |
| MDF | Corte | 3 mm (0,118") | 17 mm/s | 4 |
| Corte | 6 mm (0,236") | 7 mm/s | 4 | |
| Cordura branca | Corte | 0,2 mm (0,008") | 5 mm/s | 1 |
| Corte | 0,2 mm (0,008") | 20 mm/s | 3 | |
| Couro natural | Corte | 1,5 mm (0,059") | 9 mm/s | 1 |
| Corte | 1,5 mm (0,059") | 30 mm/s | 4 | |
| PMMA preto (Plexi) | Corte | 3,6 mm (0,142") | 2,5 mm/s | 1 |
| Corte | 3,6 mm (0,142") | 12 mm/s | 4 | |
| Aço inoxidável | Marcação | N/A | 33 mm/s | 1 |
| Gravação | N/A | 6 mm/s | 1 | |
| Aço carbono | Marcação | N/A | 33 mm/s | 1 |
| Gravação | N/A | 6 mm/s | 1 |
Informações adicionais importantes:
- Lembre-se que não se trata de um brinquedo.
- A radiação laser é perigosa mesmo quando dispersa ou reflectida por qualquer superfície.
- Utilize sempre um filtro laser de proteção adequado na sua máquina CNC dedicada a 430 - 480 nm, de modo a evitar a radiação reflectida.
- Nunca apontar a cabeça do laser para pessoas ou animais.
- Não tocar no feixe, pois pode provocar queimaduras ou outras lesões.
- Não olhe fixamente para o feixe ou para o ponto do feixe enquanto o material estiver a ser cortado.
- Radiação laser - Evitar a exposição dos olhos ou da pele à radiação direta ou dispersa.
- Produto laser de classe 4.

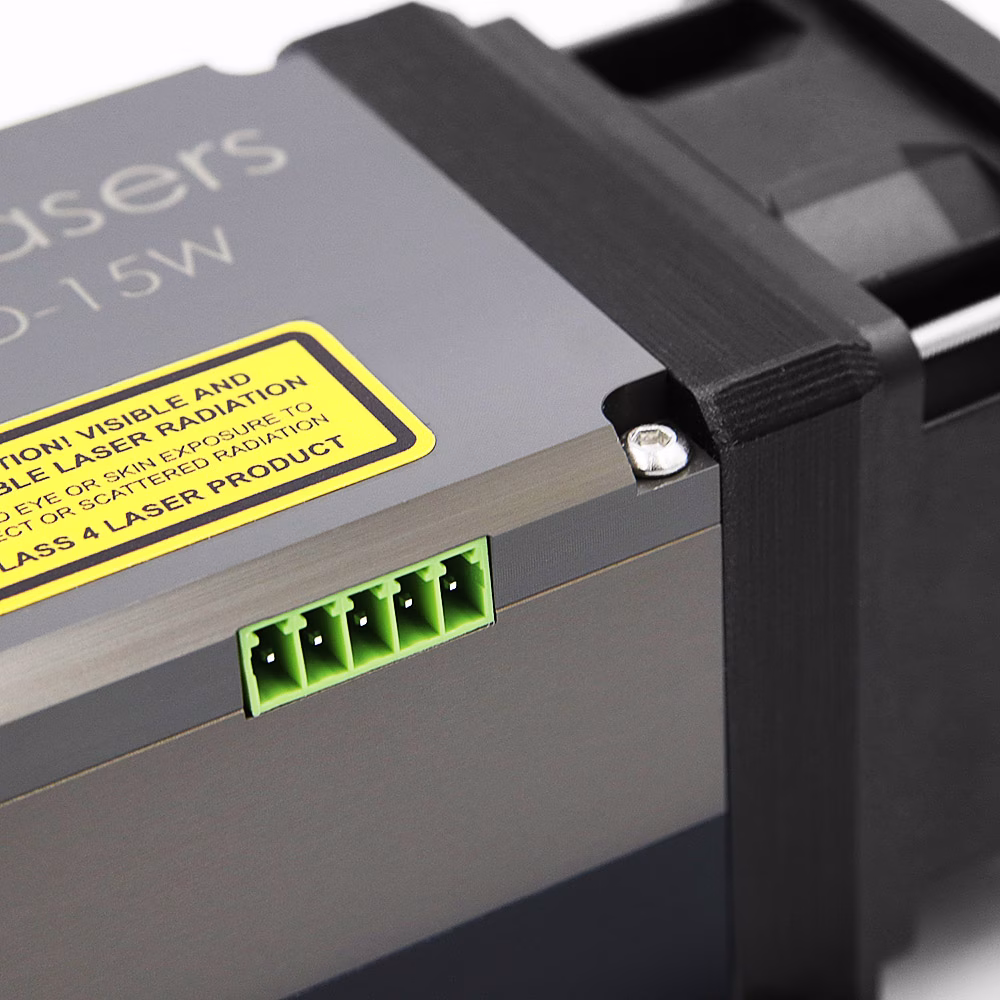

A cabeça de corte e gravação a laser azul PLH3D-15W possui dois controlos separados.
A entrada de modulação n.º 1 aceita 0 - 5 V ou 0-10 V para modulação de potência analógica
A Entrada de modulação n.º 2 aceita 0 - 3,3 V, 0 - 5 V, 0 - 10 V ou 0 - 24 V para TTL/PWM, liga o laser quando a tensão excede 1,8 V.
Importante: Não ligar a entrada de modulação 1 e a entrada de modulação 2 ao mesmo tempo. Se o fizer, pode provocar o mau funcionamento do laser de gravação.
Importante: O laser de gravação PLH3D-15W deve ser alimentado com uma fonte de alimentação de alta qualidade sem qualquer outra coisa ligada. Nota: não é recomendável ligar a máquina de gravação a laser à mesma fonte de alimentação que um motor de passo ou qualquer outro equipamento de alta impedância. Se o fizer, pode provocar danos no díodo laser.
Importante: Ao gravar em superfícies/metais brilhantes ou em metais pintados, é aconselhável inclinar a cabeça do laser 5 a 7 graus. Isto evita que o feixe laser seja refletido para os díodos laser no interior da cabeça do laser.
