Driver de Diodo Laser LPLDD-5A-24V-PID

Sobre o Driver de Diodo Laser LPLDD-5A-24V-PID-H

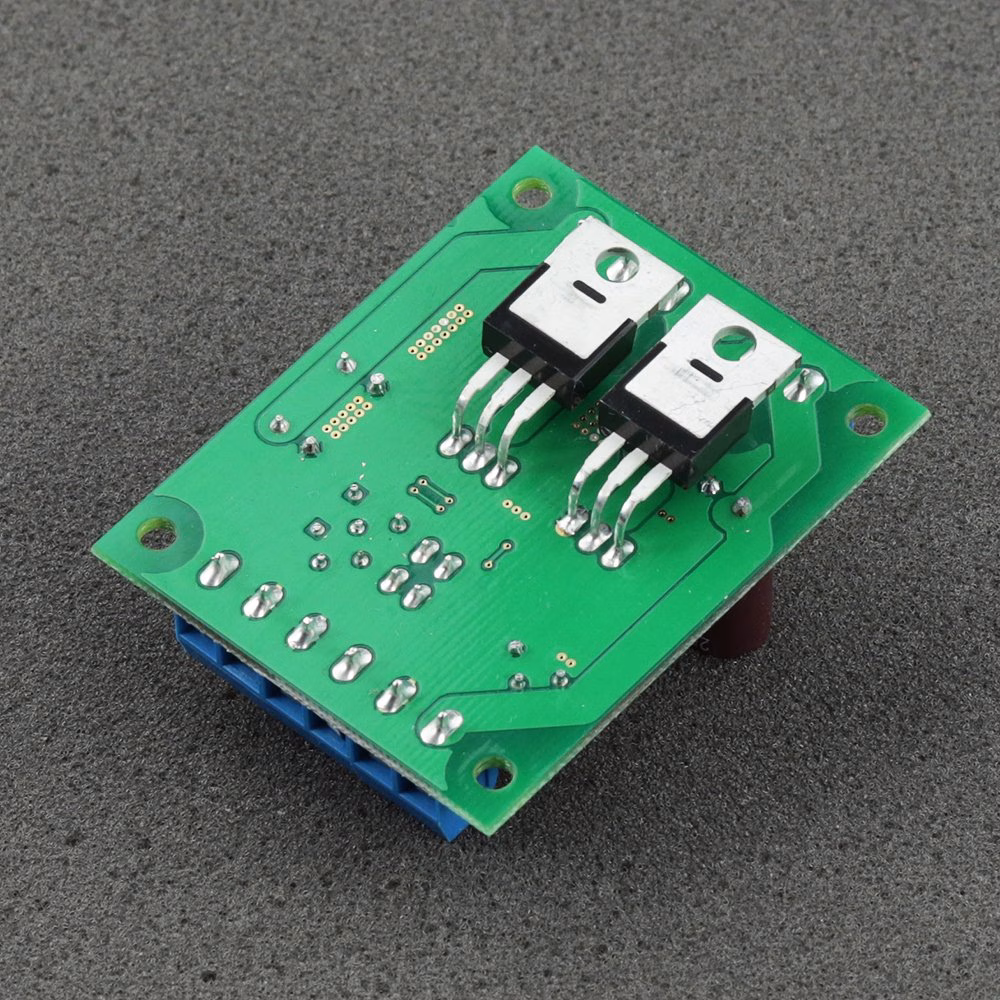

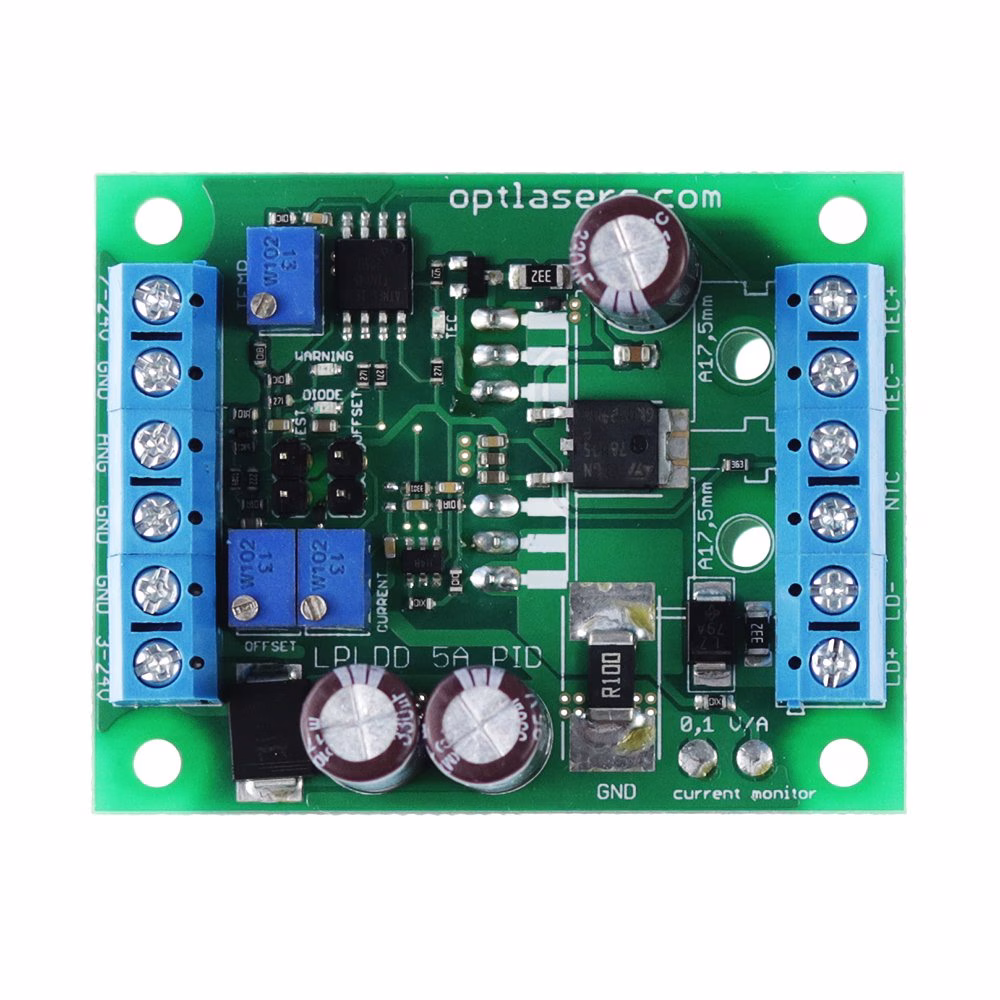

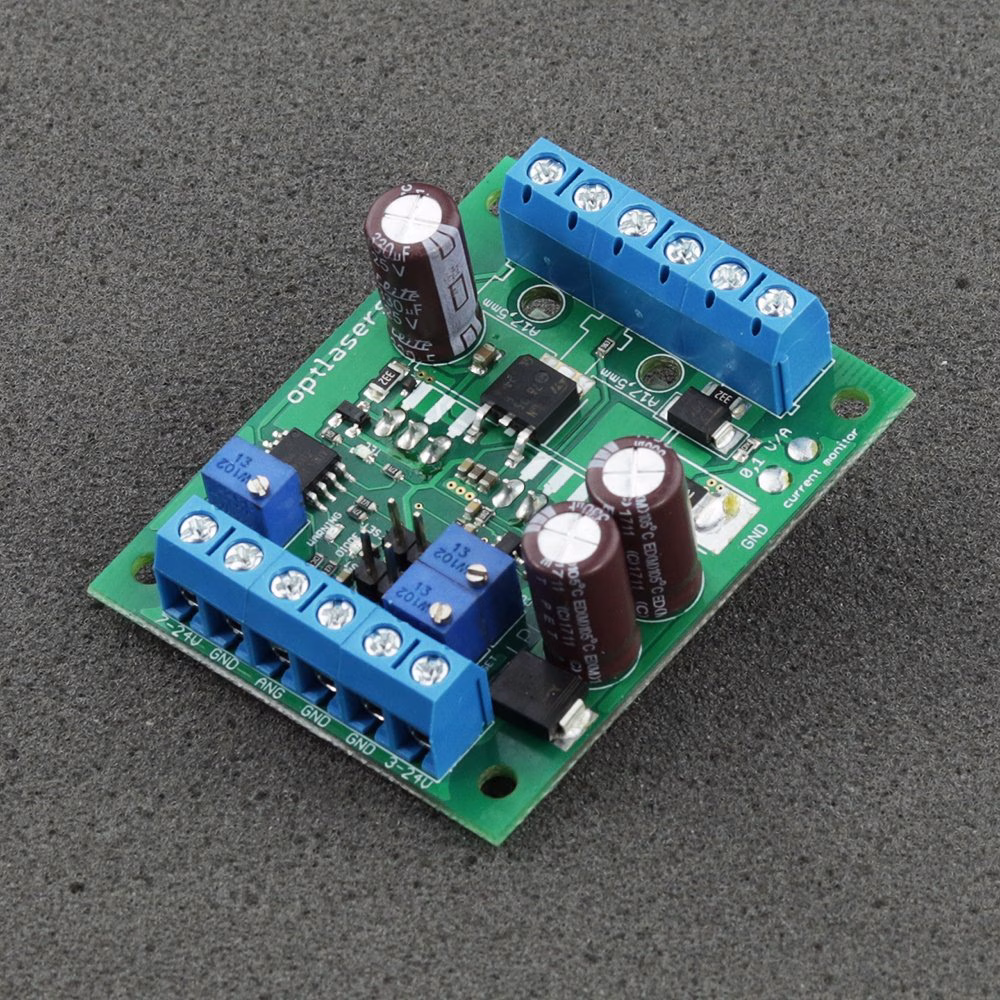

O LPLDD-5A-24V-PID é um controlador profissional para diodos laser de 5 A com controlador de temperatura digital integrado utilizando o algoritmo PID. Projetado com um formato compacto, integra-se perfeitamente em dispositivos de pequeno porte, como projetores laser compactos. Apesar do tamanho reduzido, o driver é capaz de operar com módulos Peltier como 12706, 12708, 07113 e muitos outros que consomem até 15 A de corrente.

Linhas de diodos laser de qualquer comprimento de onda podem ser alimentadas com tensões de 3 V até 24 V. A entrada analógica permite a modulação da corrente circulante nos diodos laser até 100 kHz. O driver é equipado com uma saída de monitoramento de corrente, fornecendo um ponto conveniente para medição do fluxo de corrente do diodo. Dois potenciômetros são disponibilizados para ajuste da corrente máxima do diodo e da corrente de polarização. O terceiro potenciômetro é responsável por configurar o ponto de ajuste da temperatura, na faixa de 0 – 40 graus Celsius.

Com a inclusão de um jumper de teste, o driver pode ser facilmente ativado sem sinal analógico externo. Para aprimorar a usabilidade, o driver incorpora LEDs indicadores de sinal para habilitação do diodo, TEC e indicações de aviso.

Recomendações e requisitos

• A tensão mínima de entrada para o diodo deve ser superior ou igual a 7 V; em outras situações, é definida pela fórmula:
  Vin = 0,4* I + Vd + 0.6 V
• Vin - tensão de entrada
• Vd - tensão operacional do diodo
• I - corrente operacional
• Tenha extremo cuidado para evitar curto-circuitos entre o + (VCC) da fonte de alimentação e o - (GND) da entrada lógica ou entrada de monitoramento, pois isso pode danificar irreparavelmente as trilhas finas de GND lógico.
• A entrada de modulação pode ser utilizada como entrada TTL com níveis lógicos de 0 V e 5 V, ou como entrada analógica. A modulação analógica permite o ajuste da potência de saída utilizando níveis de tensão específicos (por exemplo, 2,5 V para 50% da potência, 4 V para 80% da potência, etc.). Esta entrada também pode ser utilizada como entrada PWM. O único requisito é que a frequência base do sinal PWM esteja na faixa de 5-20 kHz.
• Recomendamos o uso de cabos de alimentação com seção transversal de pelo menos 0,5 mm2.
• A parte TEC deve ser conectada a uma tensão na faixa de 7,5 V - 24 V, mesmo que não seja utilizada. O módulo Peltier pode operar apenas no modo de resfriamento.
• Dependendo do diodo laser e da fonte de alimentação utilizados, pode ser necessário um ventilador adicional para garantir o resfriamento adequado dos MOSFETs. Calor excessivo pode danificar os MOSFETs e queimar os diodos laser.

Proteção

O circuito de potência do diodo laser é protegido contra inversão de polaridade por meio de um diodo Schottky de alta corrente e baixa queda de tensão direta, protegendo o diodo laser contra conexões incorretas de tensão e minimizando a dissipação térmica.

Para a proteção da entrada analógica, está incorporado um diodo Zener 5V1 para suportar tensões superiores a 5 V. Entretanto, é essencial evitar a aplicação de tensões mais altas nesta entrada.

Um microcontrolador garante o funcionamento adequado de todo o sistema. Ele verifica a conexão com o termistor na inicialização. Caso o termistor não seja detectado, o LED WARNING pisca, mas o driver continua operando. Se for detectada perda de conexão com o termistor durante o funcionamento normal, o microcontrolador desativa o circuito de alimentação do diodo laser, impede novas cargas, desliga o LED DIODE e ativa o LED WARNING. A linha TEC também é desabilitada. As mesmas ações são tomadas quando a temperatura do termistor excede 50 graus Celsius.

O controlador a laser inclui um recurso de soft-start de 2 segundos projetado para proteger os diodos laser contra efeitos prejudiciais na energização.
