LPLDD-5A-24V-PID lézerdióda-meghajtó

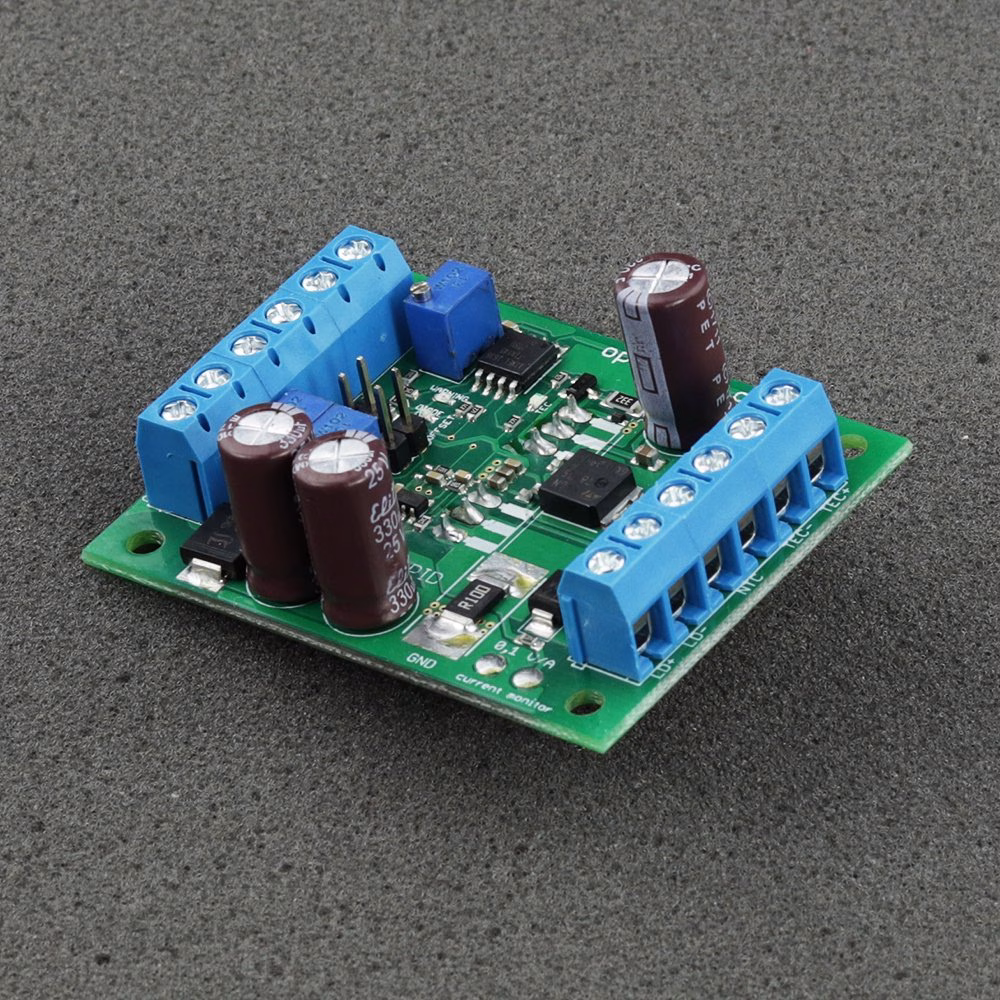

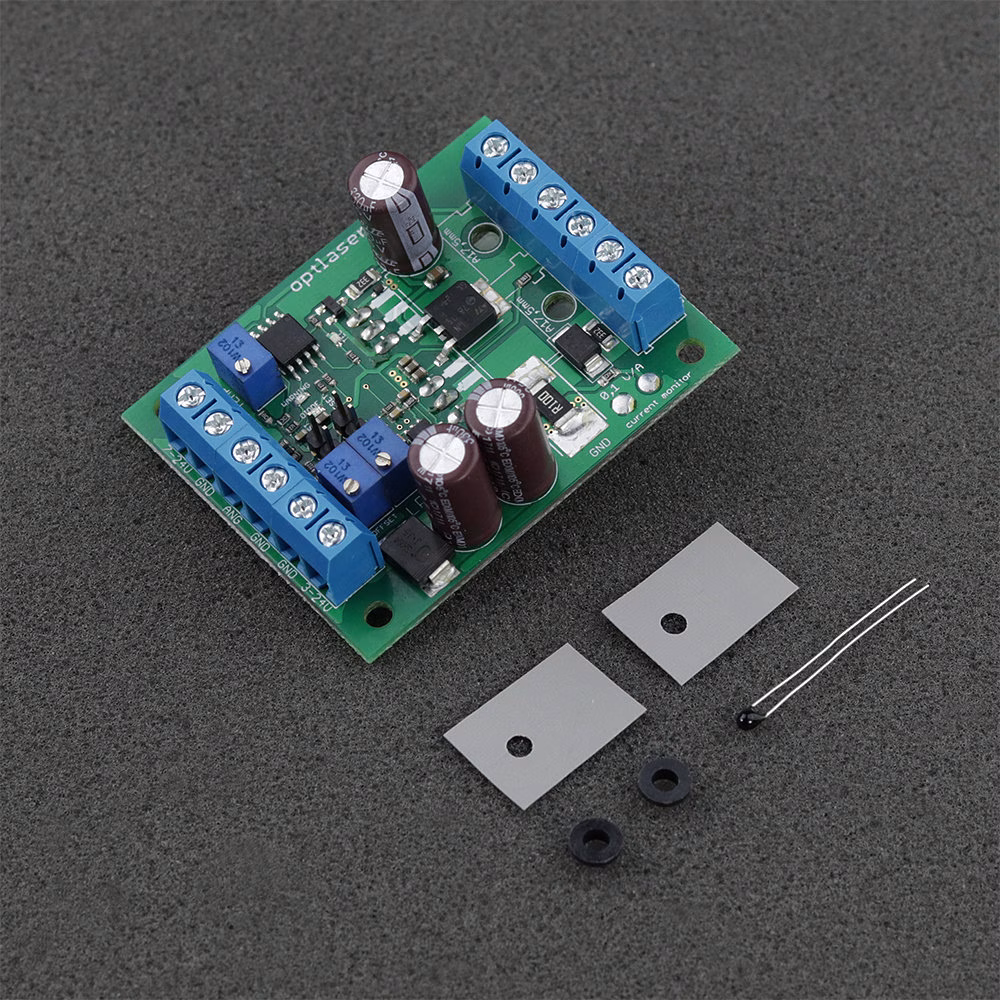

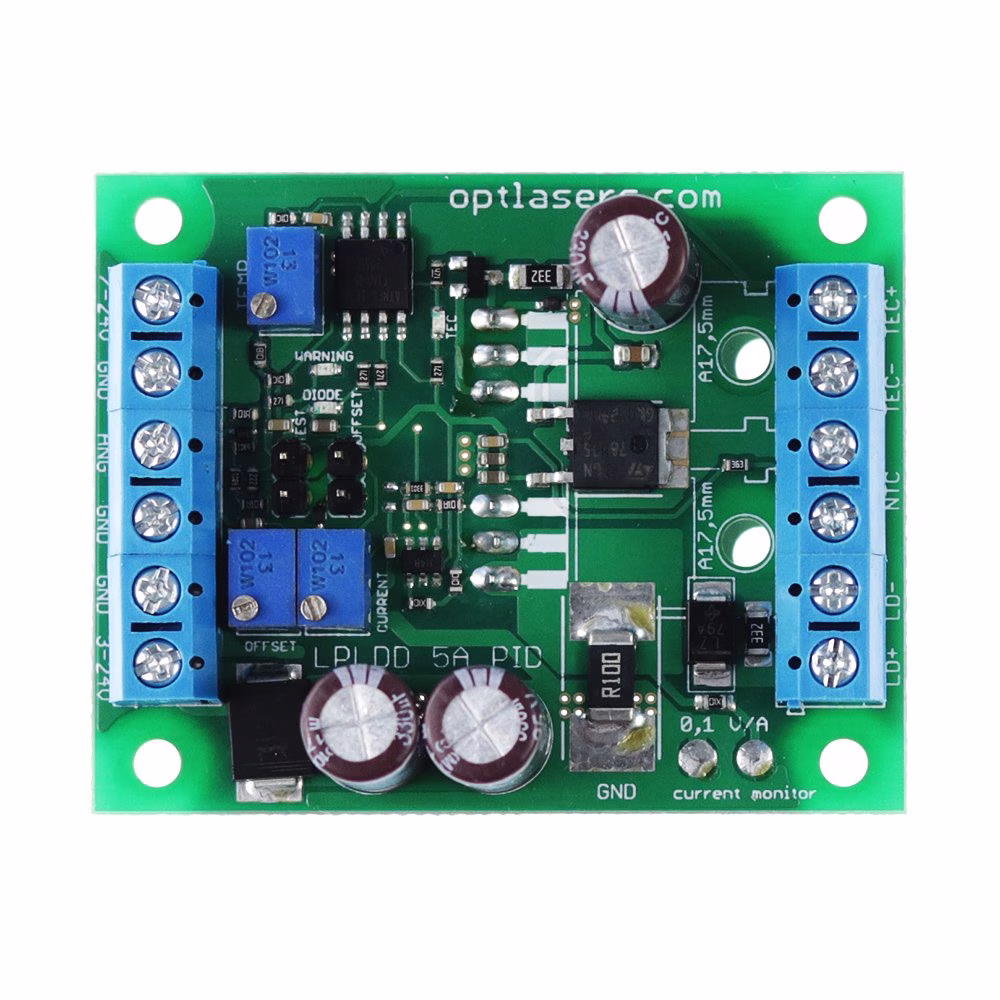

A LPLDD-5A-24V-PID-H lézerdióda meghajtó ismertetése

A LPLDD-5A-24V-PID egy professzionális, 5 A-es lézerdióda-vezérlő, beépített digitális hőmérsékletszabályozóval, amely PID algoritmust alkalmaz. Kompakt kialakításának köszönhetően könnyen integrálható kisméretű eszközökbe, például kompakt lézerprojektorokba. Kis mérete ellenére a vezérlő képes akár 15 A áramfelvételű Peltier modulok, például a 12706, 12708, 07113 és számos egyéb típus kezelésére.

Bármilyen hullámhosszúságú lézerdiódákat 3 V-tól 24 V-ig terjedő feszültségen lehet táplálni. Az analóg bemenet lehetővé teszi a lézerdiódákon átfolyó áram modulációját akár 100 kHz-ig. A vezérlő áramfigyelő kimenettel van felszerelve, amely kényelmes mérési pontot biztosít a dióda áramának monitorozásához. Két potenciométerrel állítható be a maximális diódaáram és a nyugalmi áram. A harmadik potenciométerrel a beállított hőmérséklet szabályozható 0–40 Celsius-fok tartományban.

A teszt jumpert alkalmazva a vezérlő külső analóg jel nélkül is egyszerűen aktiválható. A felhasználóbarátság növelése érdekében jelző diódák (LED-ek) jelzik a dióda engedélyezését, a TEC és a figyelmeztetés állapotát.

Ajánlások és követelmények

• A minimális dióda bemeneti feszültségének magasabbnak vagy egyenlőnek kell lennie, mint 7 V; egyéb esetekben az alábbi képlettel számítandó:
  Vin = 0,4* I + Vd + 0,6 V
• Vin – bemeneti feszültség
• Vd – dióda üzemi feszültség
• I – üzemi áram
• Kiemelten ügyeljen arra, hogy elkerülje a rövidzárlatot a tápfeszültség + (VCC) és a logikai vagy monitor bemenet - (GND) pontjai között, mivel ez véglegesen károsíthatja a vékony logikai GND vezetékeket.
• A modulációs bemenet TTL bemenetként (0 V, 5 V logikai szintek) vagy analóg bemenetként használható. Az analóg moduláció lehetővé teszi a kimeneti teljesítmény szabályozását adott feszültségszintekkel (például 2,5 V az 50% kimeneti teljesítményhez, 4 V a 80%-hoz stb.). Ez a bemenet PWM bemenetként is használható; egyetlen követelmény, hogy a PWM jel alapfrekvenciája 5-20 kHz tartományban legyen.
• Javasoljuk, hogy legalább 0,5 mm² keresztmetszetű tápkábelt használjon.
• A TEC részt akkor is csatlakoztatni kell 7,5 V – 24 V feszültségtartományban, ha nem használják. A Peltier modul csak hűtési üzemmódra alkalmas.

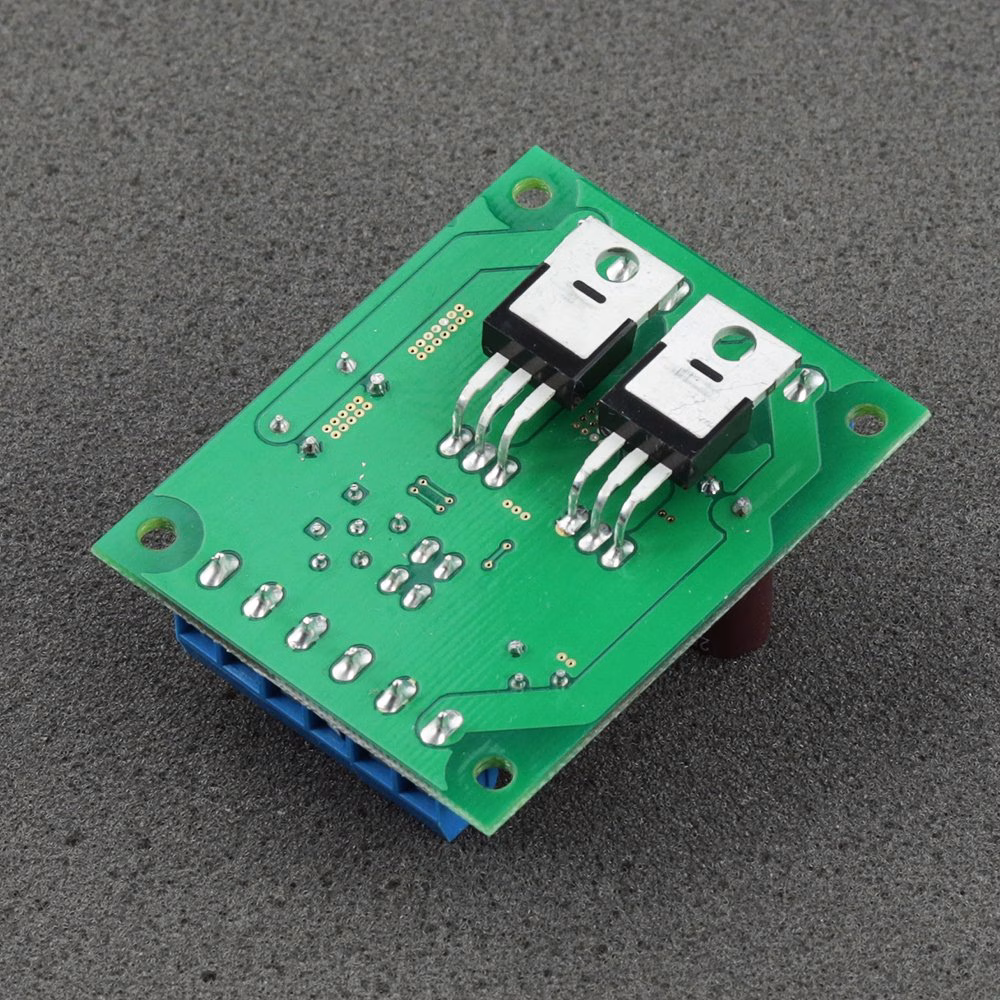

• A felhasznált lézerdióda és tápegység (PSU) függvényében további ventilátor alkalmazása lehet szükséges a MOSFET-ek megfelelő hűtése érdekében. Túlzott hőterhelés a MOSFET-eket és a lézerdiódákat tönkreteheti.

Védelem

A lézerdióda áramköre fordított polaritás ellen egy kis előreirányú feszültségű, nagyáramú Schottky diódával van védve, ami megakadályozza a helytelen feszültségkapcsolásból eredő károsodást, miközben a hőveszteség minimális.

Az analóg bemenetet 5V1 Zener dióda védi az 5 V-nál nagyobb feszültségek ellen; ennek ellenére tilos ennél nagyobb feszültséget alkalmazni erre a bemenetre.

Egy mikrovezérlő felügyeli a rendszer működését. Indításkor ellenőrzi a termisztor csatlakozását; ha nem érzékelhető a termisztor, a WARNING LED villog, de a vezérlő tovább működik. Ha a rendes üzem közben a termisztor kapcsolata megszakad, a mikrovezérlő lekapcsolja a lézerdióda tápáramkörét, megakadályozza a további terhelést, lekapcsolja a DIODE LED-et, és aktiválja a WARNING LED-et. A TEC áramkör is letiltásra kerül. Ugyanez történik, ha a termisztor által mért hőmérséklet meghaladja az 50 Celsius-fokot.

A lézerdióda-vezérlő 2 másodperces lágyindítást biztosít, amely a lézerdiódák indításkori károsodásától védi az eszközt.
