Driver pentru diodă laser LPLDD-5A-24V-PID

Despre driverul pentru diode laser LPLDD-5A-24V-PID-H

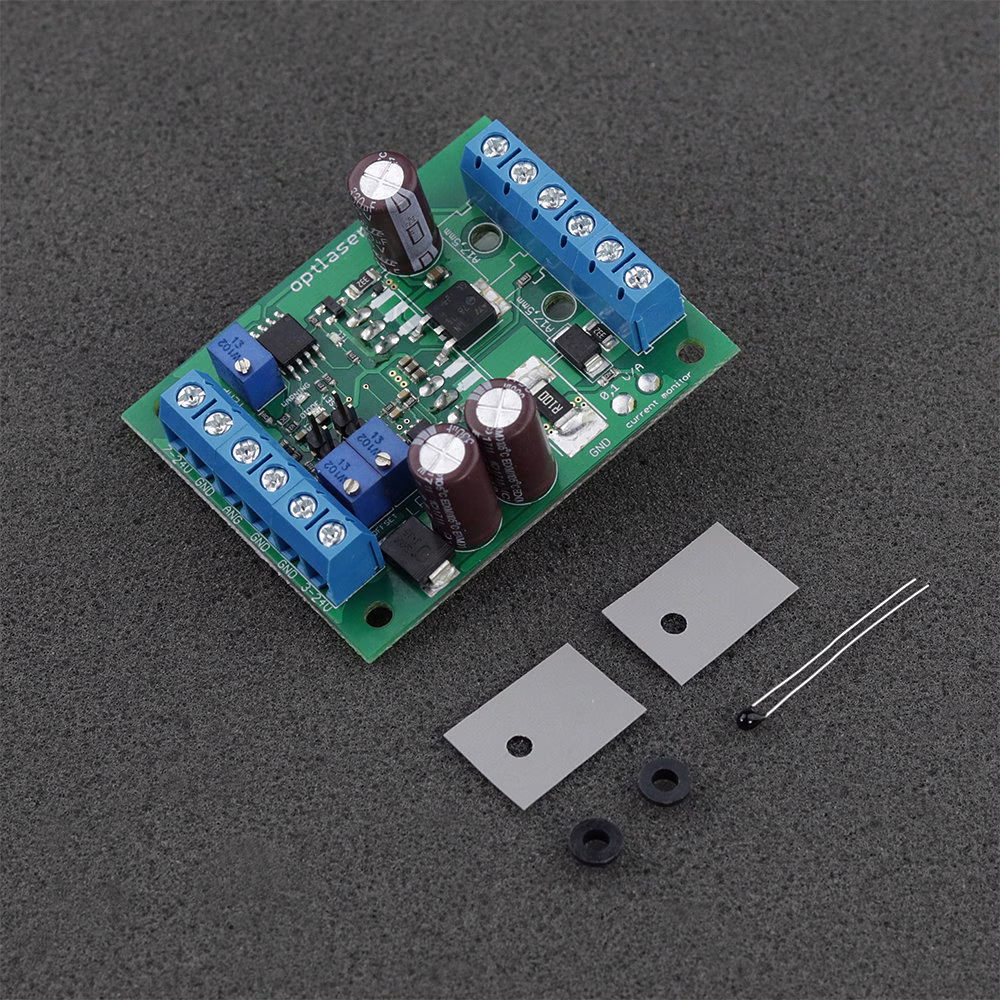

LPLDD-5A-24V-PID este un controler profesional pentru diode laser de 5 A, prevăzut cu un controler digital de temperatură integrat ce utilizează algoritmul PID. Proiectat cu un factor de formă compact, acesta se integrează perfect în echipamente mici precum proiectoare laser compacte. În ciuda dimensiunilor reduse, driverul poate funcționa cu module Peltier de tipul 12706, 12708, 07113 și multe altele, care pot consuma până la 15 A.

Liniile de diode laser de orice lungime de undă pot fi alimentate cu tensiuni cuprinse între 3 V și 24 V. Intrarea analogică permite modularea curentului prin diodele laser până la 100 kHz. Driverul este prevăzut cu o ieșire pentru monitorizarea curentului, furnizând un punct de măsurare comod pentru monitorizarea fluxului de curent al diodei. Sunt disponibile două potențiometre pentru reglarea curentului maxim al diodei și a curentului de bias. Al treilea potențiometru este destinat setării temperaturii de referință în intervalul 0 – 40 grade Celsius.

Prin intermediul unui jumper de test, driverul poate fi activat ușor fără semnal analogic extern. Pentru îmbunătățirea uzabilității, driverul integrează diode de semnalizare (LED-uri) pentru activarea diodei, TEC și indicație de avertizare.

Recomandări și cerințe

• Tensiunea minimă de intrare pentru diodă trebuie să fie mai mare sau egală cu 7 V, în alte situații este determinată de formula:
  Vin = 0,4* I + Vd + 0,6 V
• Vin - tensiune de intrare
• Vd - tensiunea de funcționare a diodei
• I - curentul de funcționare
• Acordați o atenție deosebită pentru a evita scurtcircuitele între + (VCC) sursei de alimentare și - (GND) ale intrării de logică sau ale intrării de monitorizare, deoarece pot avaria iremediabil traseele subțiri de GND logic.
• Intrarea de modulație poate fi utilizată ca intrare TTL cu nivele logice de 0 V și 5 V sau ca intrare analogică. Modulația analogică permite ajustarea puterii de ieșire prin utilizarea unor niveluri de tensiune specifice (ex.: 2,5 V pentru 50% putere de ieșire, 4 V pentru 80% putere de ieșire etc.). Această intrare poate fi folosită și ca intrare PWM. Singura cerință este ca frecvența de bază a semnalului PWM să fie în intervalul 5-20 kHz.
• Recomandăm utilizarea cablurilor de alimentare cu o secțiune transversală de cel puțin 0,5 mm2.
• Partea TEC trebuie conectată la o tensiune cuprinsă între 7,5 V - 24 V, chiar dacă nu este utilizată. Modulul Peltier poate funcționa doar în regim de răcire.
• În funcție de dioda laser și sursa de alimentare utilizate, poate fi necesar un ventilator suplimentar pentru asigurarea răcirii corespunzătoare a MOSFET-urilor. Supraîncălzirea poate deteriora MOSFET-urile și arde diodele laser.

Protecție

Circuitul de alimentare al diodei laser este protejat împotriva polarității inverse printr-o diodă Schottky de curent mare cu cădere mică de tensiune directă, protejând dioda laser de conexiuni de tensiune incorecte și minimizând pierderile termice.

Pentru protecția intrării analogice, este integrată o diodă Zener 5V1 pentru a gestiona tensiunile ce depășesc 5 V. Totuși, este esențial să evitați utilizarea unor tensiuni mai mari pe această intrare.

Un microcontroller asigură funcționarea corectă a întregului sistem. Acesta verifică conexiunea cu termistorul la pornire. Dacă nu este detectat niciun termistor, LED-ul de AVERTIZARE clipește, dar driverul continuă să funcționeze. În cazul pierderii conexiunii cu termistorul în timpul funcționării, microcontrollerul decuplează circuitul de alimentare al diodei laser, previne încărcarea suplimentară, dezactivează LED-ul DIODEI și activează LED-ul de AVERTIZARE. Linia TEC este, de asemenea, dezactivată. Aceleași acțiuni sunt aplicate când temperatura termistorului depășește 50 grade Celsius.

Controlerul de laser include o funcție de pornire lentă de 2 secunde (soft-start) destinată protejării diodelor laser împotriva efectelor dăunătoare la comutare.
