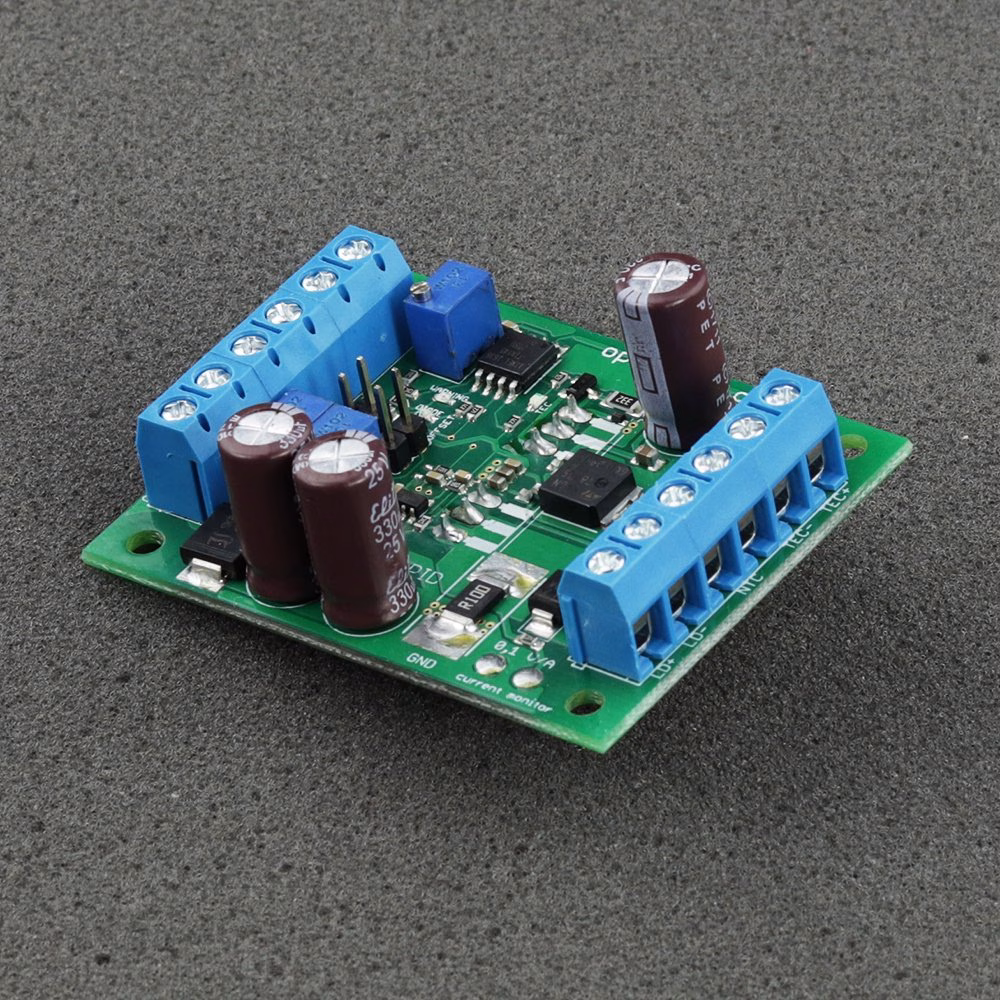

LPLDD-5A-24V-PID Lazer Diyot Sürücüsü

LPLDD-5A-24V-PID-H Lazer Diyot Sürücüsü Hakkında

LPLDD-5A-24V-PID, PID algoritmasını kullanan entegre dijital sıcaklık kontrolcüsüne sahip profesyonel bir 5 A lazer diyot kontrolörüdür. Kompakt form faktörü ile tasarlanmış olup, kompakt lazer projektörler gibi küçük cihazlara sorunsuz bir şekilde entegre edilebilir. Küçük boyutuna rağmen, sürücü 15 A'ya kadar akım çeken 12706, 12708, 07113 ve birçok başka Peltier modülüyle çalışabilmektedir.

Herhangi bir dalga boyundaki lazer diyot hatları 3 V ile 24 V arasındaki gerilimlerle çalıştırılabilir. Analog giriş, lazer diyotlarından geçen akımın 100 kHz'e kadar modülasyonuna olanak tanır. Sürücü, diyottan akan akımın izlenmesi için uygun bir ölçüm noktası sağlayan bir akım izleme çıkışıyla donatılmıştır. Maksimum diyot akımını ve bias akımını ayarlamak için iki potansiyometre sağlanmıştır. Üçüncü potansiyometre ise, 0 – 40 derece Celsius aralığında referans sıcaklığının ayarlanmasından sorumludur.

Bir test jumper'ının dahil edilmesi sayesinde, sürücü harici bir analog sinyale ihtiyaç duyulmadan kolayca etkinleştirilebilir. Kullanılabilirliği artırmak için, sürücüde diyot etkinleştirme, TEC ve uyarı göstergeleri için sinyal diyotları (LED'ler) bulunmaktadır.

Tavsiyeler ve Gereklilikler

• Minimum diyot giriş voltajı en az 7 V veya daha yüksek olmalıdır, diğer durumlarda formül aşağıdaki gibidir:
  Vin = 0,4* I + Vd + 0.6 V
• Vin - giriş voltajı
• Vd - diyot çalışma voltajı
• I - işletme akımı
• Güç kaynağının + (VCC) ucu ile mantık girdisi veya monitör girişinin - (GND) ucu arasında kısa devre oluşmamasına özellikle dikkat edilmelidir, aksi takdirde ince mantık GND yolları geri dönülmez şekilde hasar görebilir.
• Modülasyon girişi, 0 V ve 5 V lojik seviyelerinde TTL girişi veya analog giriş olarak kullanılabilir. Analog modülasyon, belirli gerilim seviyeleri kullanılarak çıkış gücünü ayarlamaya imkân tanır (ör. %50 çıkış gücü için 2.5 V, %80 çıkış gücü için 4 V, vb.). Bu giriş aynı zamanda PWM girişi olarak da kullanılabilir. Tek gereklilik, PWM sinyalinin temel frekansının 5-20 kHz aralığında olmasıdır.
• En az 0,5 mm2 kesitli güç kablolarının kullanılmasını tavsiye ediyoruz.
• TEC kısmı, kullanılmasa da, 7.5 V - 24 V arası bir gerilime bağlanmalıdır. Peltier modülü yalnızca soğutma modunda çalışabilir.

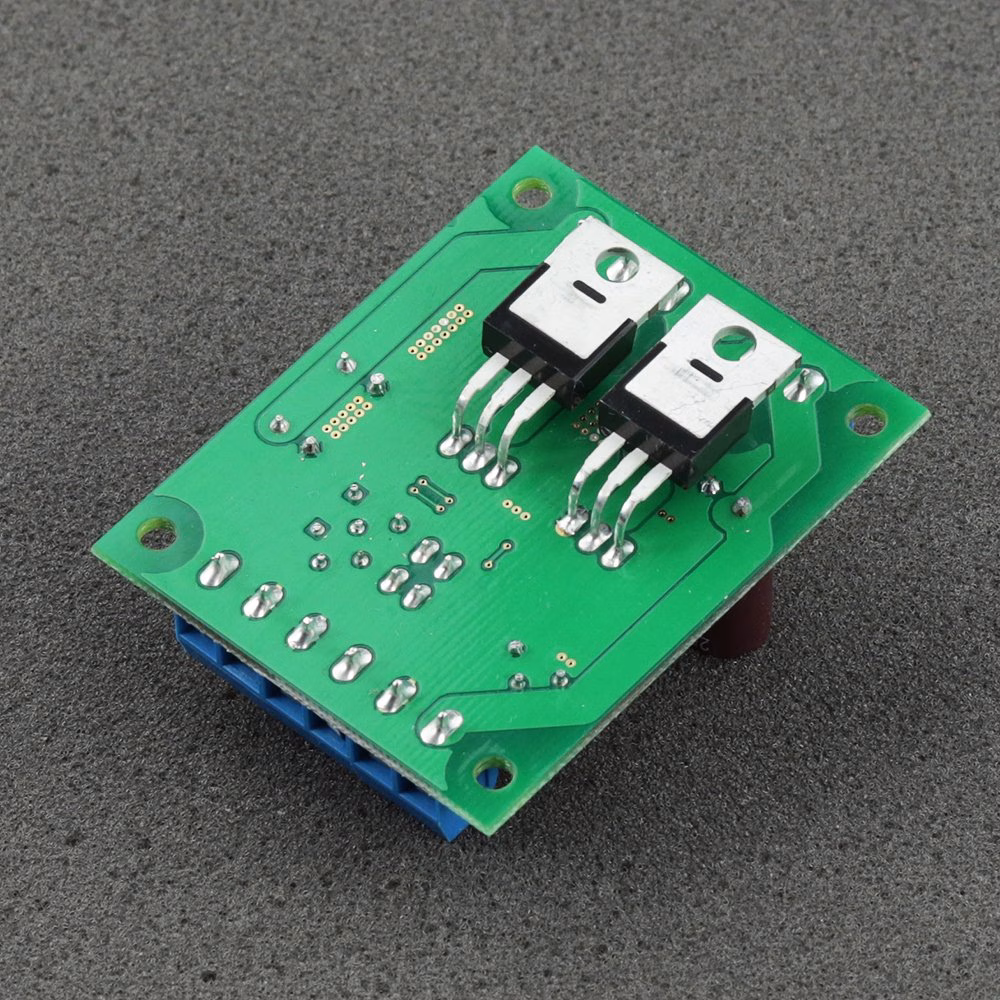

• Kullanılan lazer diyotuna ve güç kaynağına bağlı olarak, MOSFET'lerin uygun şekilde soğutulmasını sağlamak için ek bir fan gerekebilir. Aşırı ısınma, MOSFET'lere zarar verebilir ve lazer diyotların yanmasına sebep olabilir.

Koruma

Lazer diyot güç devresi, lazer diyotu yanlış gerilim bağlantılarına karşı korumak ve ısı kaybını en aza indirmek için düşük iletim voltajlı yüksek akımlı Schottky diyot kullanılarak ters polariteye karşı korunmuştur.

Analog girişi korumak amacıyla, 5 V'un üzerindeki gerilimlerle başa çıkmak için 5V1 Zener diyot entegre edilmiştir. Bununla birlikte, bu girişte daha yüksek voltajların kullanılmasından kaçınılması önemlidir.

Tüm sistemin doğru çalışmasını bir mikrodenetleyici sağlar. Başlangıçta termistör bağlantısını kontrol eder. Eğer termistör algılanmazsa, UYARI LED'i yanıp söner, ancak sürücü çalışmaya devam eder. Normal çalışma sırasında termistör bağlantısı kaybolursa, mikrodenetleyici lazer diyot güç devresini kapatır, daha fazla yüklenmeyi engeller, DIODE LED'ini kapatır ve UYARI LED'ini etkinleştirir. TEC hattı da devre dışı bırakılır. Termistör sıcaklığı 50 derece Celsius'u aştığında da aynı işlemler gerçekleştirilir.

Lazer kontrolörü, lazer diyotları zararlı açılma etkilerine karşı korumak amacıyla tasarlanmış 2 saniyelik yumuşak başlatma fonksiyonuna sahiptir.
