Controlador de diodo láser LPLDD-5A-24V-PID

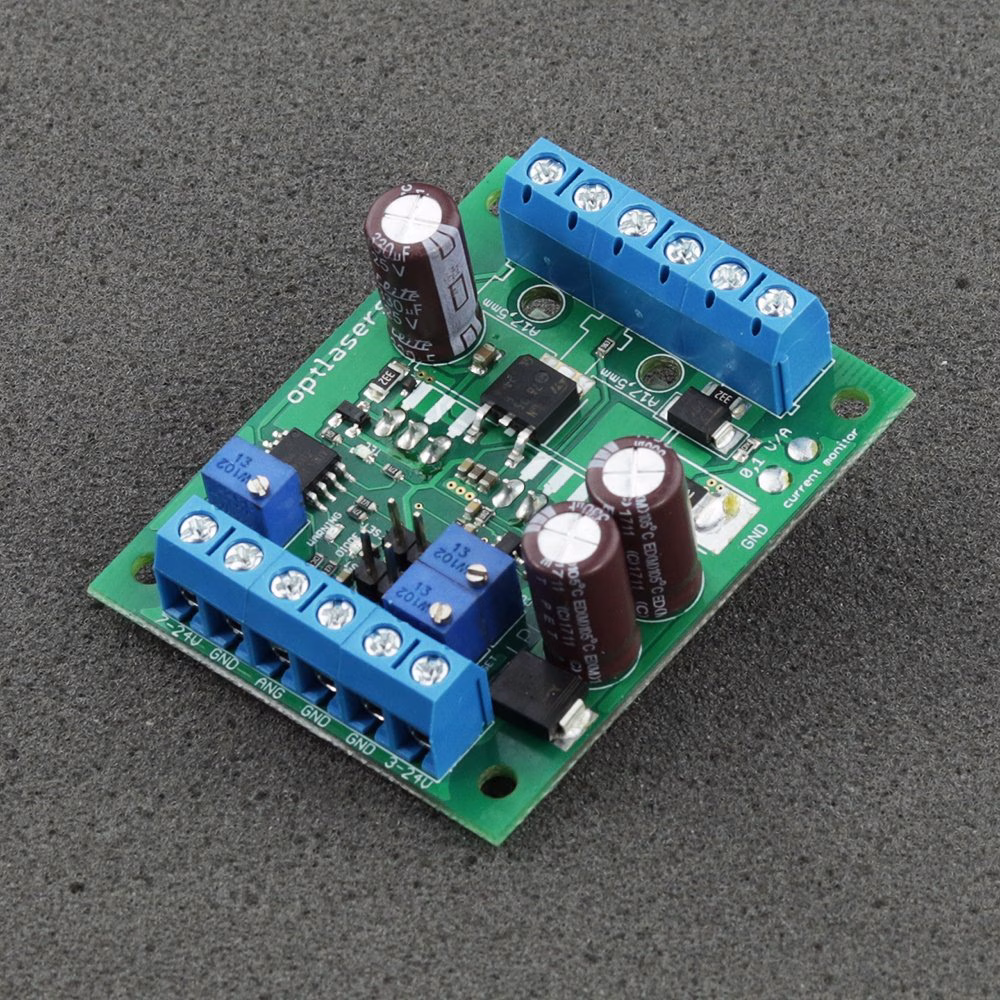

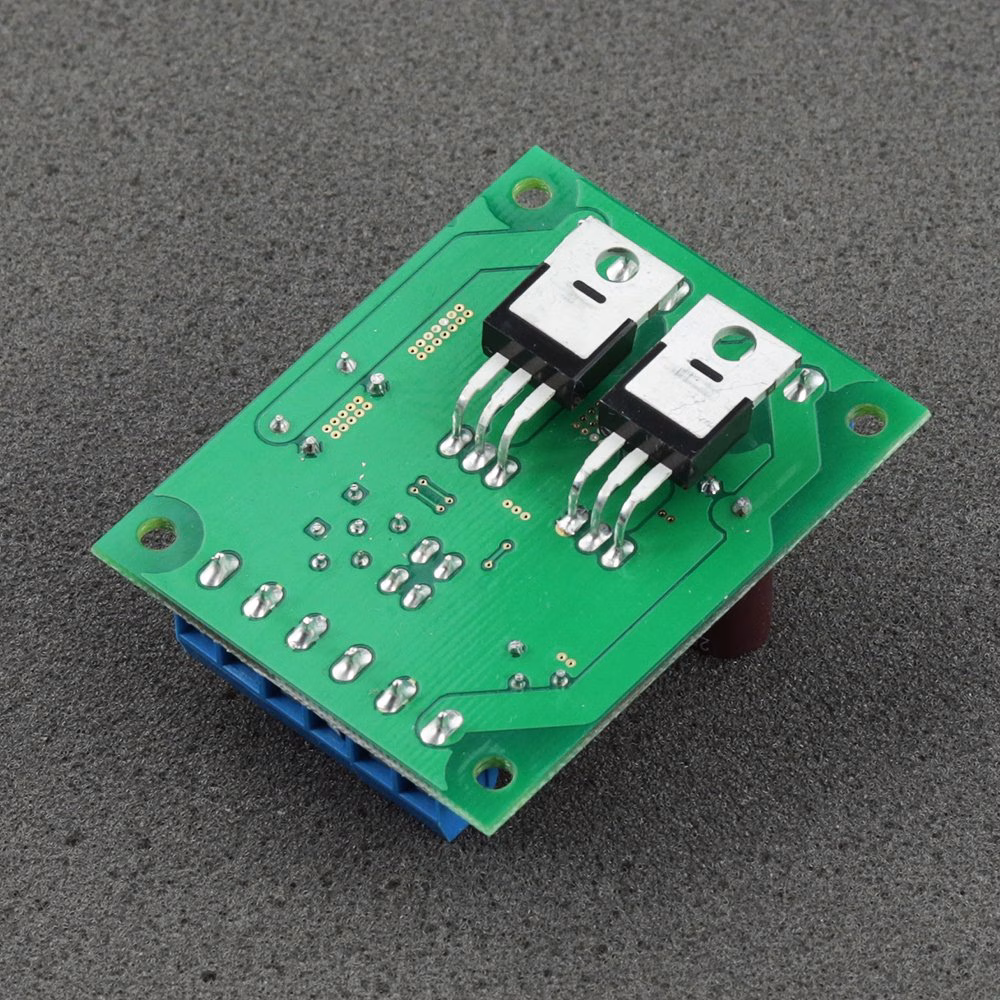

Acerca del Controlador de Diodo Láser LPLDD-5A-24V-PID-H

El LPLDD-5A-24V-PID es un controlador profesional para diodos láser de 5 A con un controlador digital de temperatura incorporado que utiliza el algoritmo PID. Diseñado con un factor de forma compacto, se integra perfectamente en dispositivos de reducido tamaño como proyectores láser compactos. A pesar de su tamaño reducido, el controlador es capaz de operar con módulos Peltier como 12706, 12708, 07113 y muchos otros que consumen hasta 15 A de corriente.

Las líneas de diodos láser de cualquier longitud de onda pueden alimentarse con tensiones desde 3 V hasta 24 V. La entrada analógica permite la modulación de la corriente a través de los diodos láser hasta 100 kHz. El controlador está equipado con una salida de monitor de corriente, proporcionando un punto de medición conveniente para supervisar el flujo de corriente del diodo. Se suministran dos potenciómetros para ajustar la corriente máxima del diodo y la corriente de polarización. El tercer potenciómetro permite establecer el punto de consigna de temperatura entre 0 y 40 grados Celsius.

Gracias a la inclusión de un jumper de prueba, el controlador puede activarse fácilmente sin señal analógica externa. Para mejorar la usabilidad, el controlador incorpora diodos indicadores (LEDs) para habilitación del diodo, TEC e indicaciones de advertencia.

Recomendaciones y requisitos

• La tensión mínima de entrada del diodo debe ser mayor o igual a 7 V, en otros casos, viene dada por la fórmula:
  Vin = 0,4* I + Vd + 0.6 V
• Vin - tensión de entrada
• Vd - tensión de funcionamiento del diodo
• I - corriente de operación
• Extreme precauciones para evitar cortocircuitos entre el + (VCC) de la fuente de alimentación y el - (GND) de la entrada lógica o entrada de monitor, ya que esto puede dañar irreparablemente las vías finas de GND lógico.
• La entrada de modulación puede utilizarse como entrada TTL con niveles lógicos de 0 V y 5 V, o como entrada analógica. La modulación analógica permite ajustar la potencia de salida utilizando niveles de tensión específicos (por ejemplo, 2,5 V para el 50% de potencia de salida, 4 V para el 80% de potencia de salida, etc.). Esta entrada también puede utilizarse como entrada PWM. El único requisito es que la frecuencia base de la señal PWM esté en el rango de 5 a 20 kHz.
• Recomendamos el uso de cables de alimentación con una sección mínima de 0,5 mm2.
• La parte TEC debe conectarse a una tensión en el rango de 7,5 V a 24 V, incluso si no se utiliza. El módulo Peltier puede operar únicamente en modo de enfriamiento.
• Dependiendo del diodo láser y la fuente de alimentación utilizados, puede ser necesario un ventilador adicional para garantizar la refrigeración adecuada de los MOSFET. Un calor excesivo puede dañar los MOSFET y quemar los diodos láser.

Protección

El circuito de potencia del diodo láser está protegido contra polaridad inversa mediante un diodo Schottky de alta corriente con baja caída de tensión directa, protegiendo el diodo láser de conexiones de tensión incorrectas al minimizar la pérdida térmica.

Para proteger la entrada analógica, se incorpora un diodo Zener de 5V1 para manejar tensiones superiores a 5 V. Sin embargo, es fundamental evitar el uso de voltajes mayores con esta entrada.

Un microcontrolador garantiza el correcto funcionamiento de todo el sistema. Verifica la conexión con un termistor al iniciar. Si no se detecta termistor, el LED de ADVERTENCIA parpadea, pero el controlador sigue funcionando. En caso de perder la conexión con el termistor durante el funcionamiento normal, el microcontrolador desconecta el circuito de suministro al diodo láser, impide cargas adicionales, apaga el LED del DIODO y activa el LED de ADVERTENCIA. La línea TEC también es desactivada. Se toman las mismas acciones cuando la temperatura del termistor supera los 50 grados Celsius.

El controlador láser incluye una función de arranque suave de 2 segundos diseñada para proteger los diodos láser de los efectos perjudiciales del encendido.
