Driver per diodi laser LPLDD-5A-24V-PID

Informazioni sul Driver per Diodi Laser LPLDD-5A-24V-PID-H

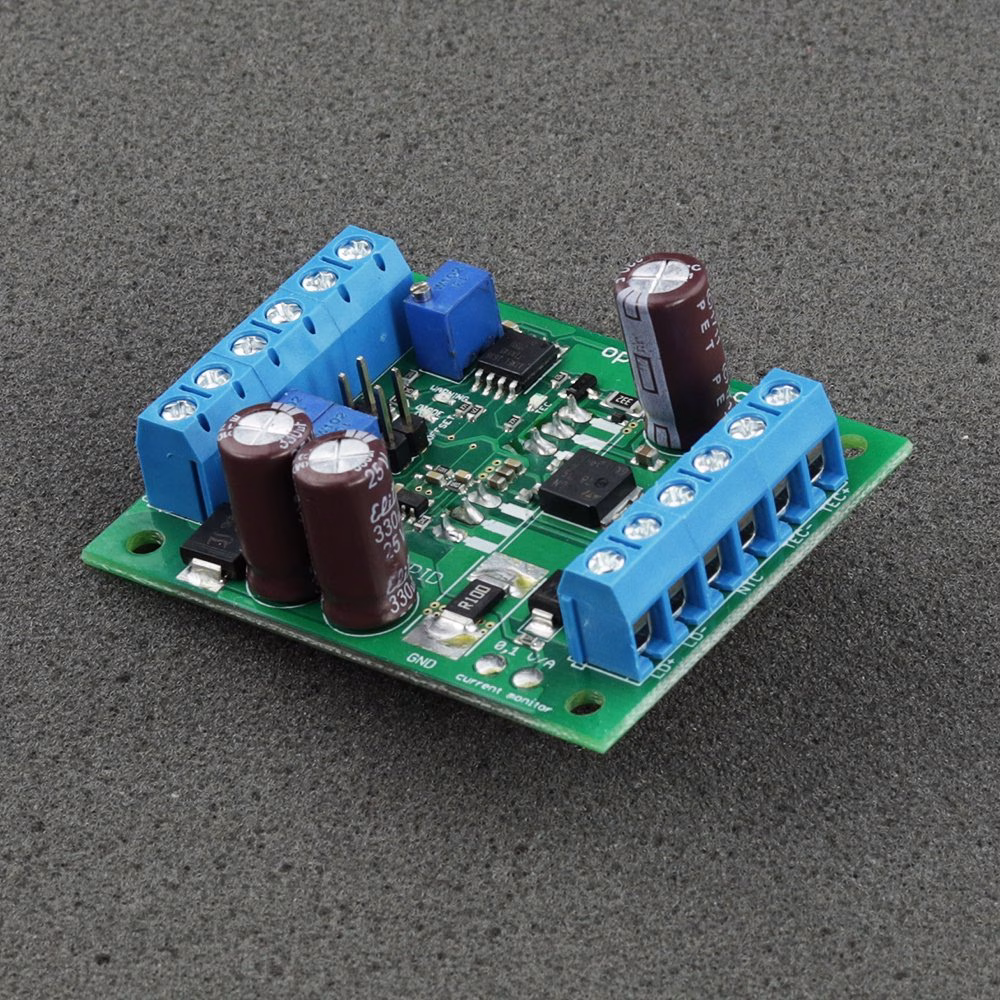

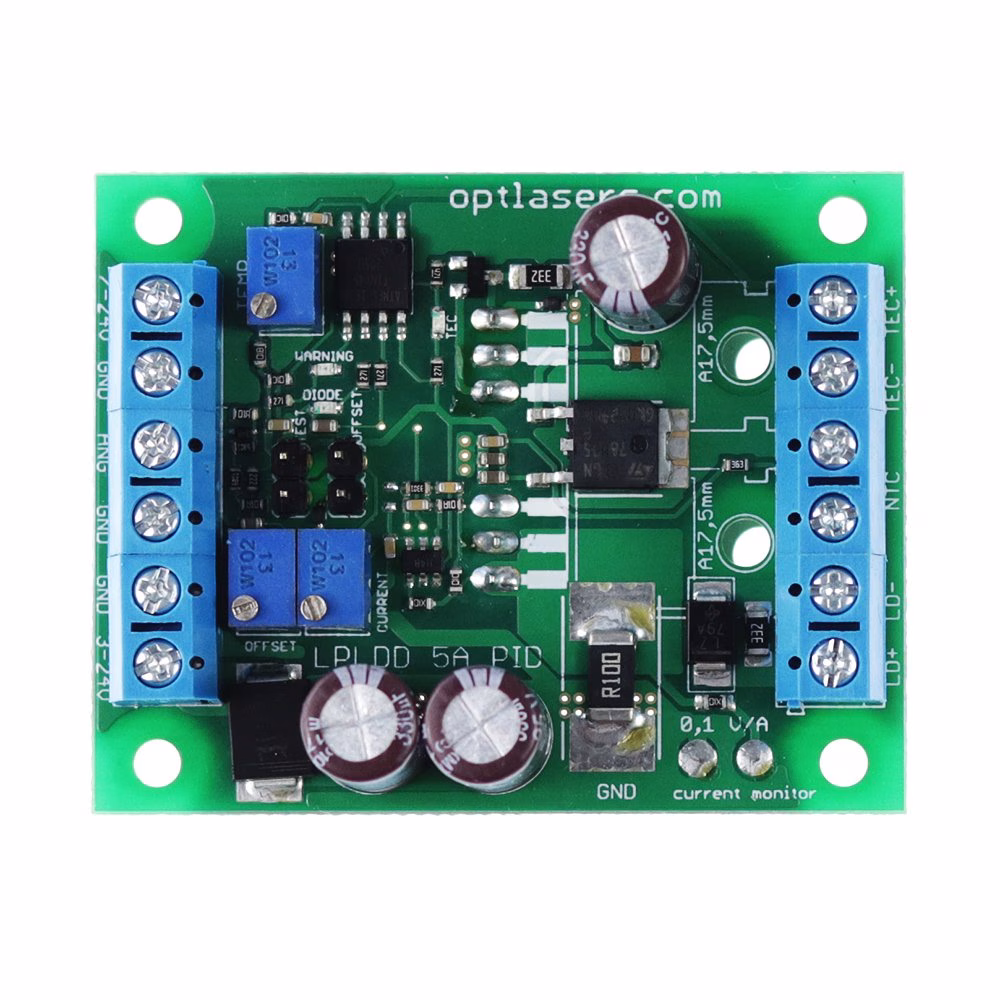

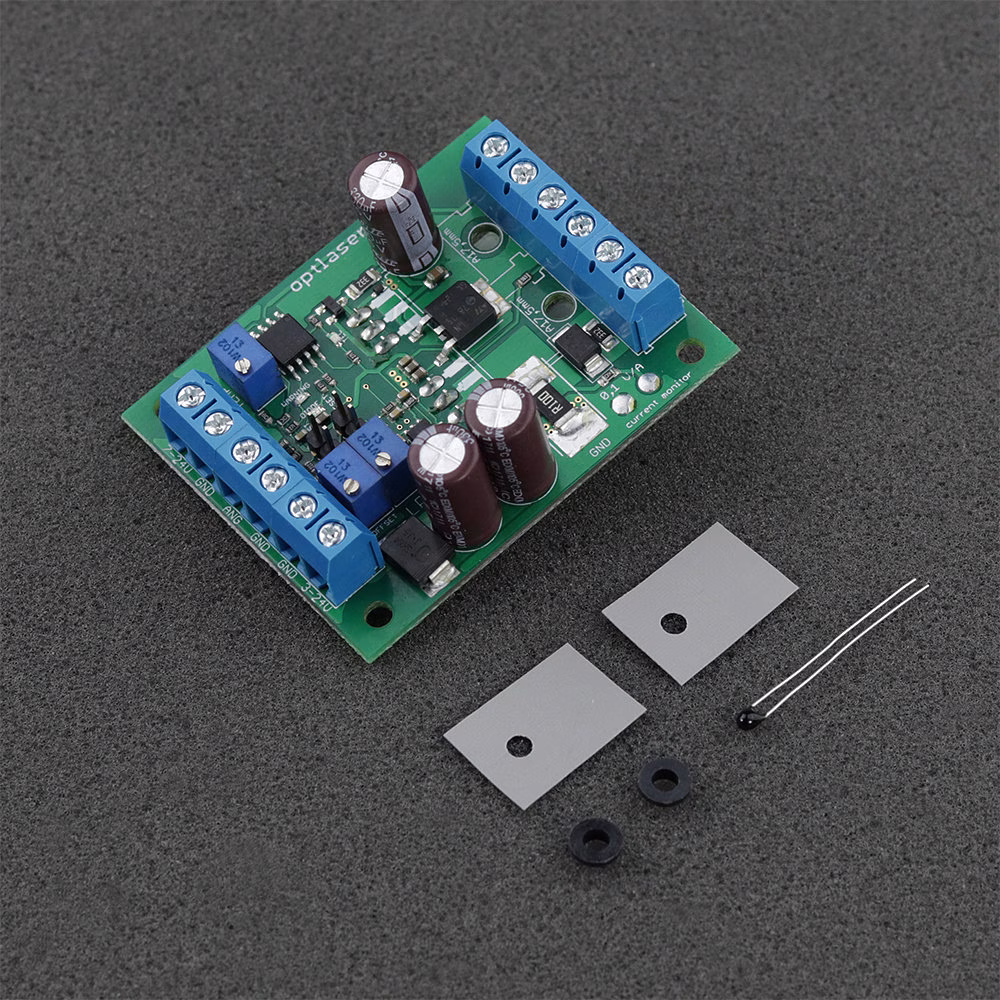

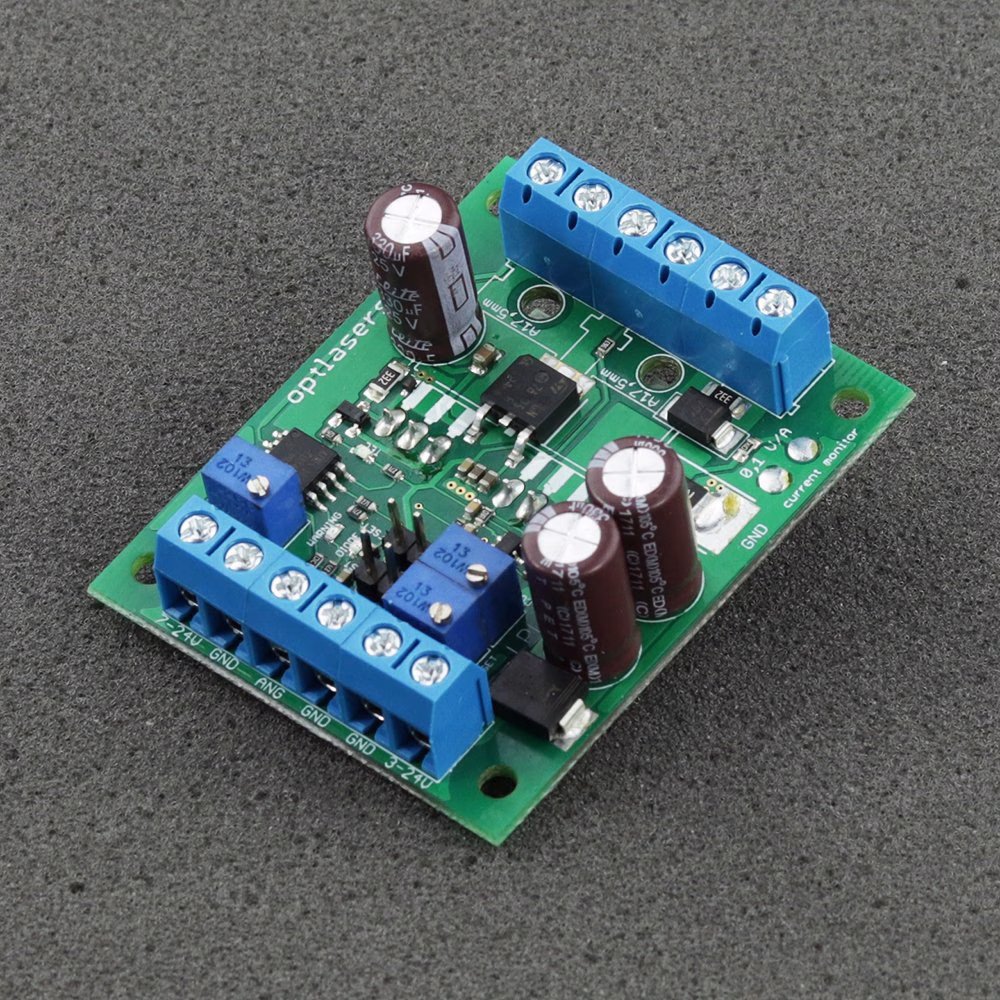

Il LPLDD-5A-24V-PID è un controller professionale per diodi laser da 5 A con un regolatore di temperatura digitale integrato che utilizza un algoritmo PID. Progettato con un fattore di forma compatto, si integra facilmente in dispositivi di piccole dimensioni come proiettori laser compatti. Nonostante le dimensioni ridotte, il driver è in grado di operare con moduli Peltier come 12706, 12708, 07113 e molti altri che assorbono fino a 15 A di corrente.

Le linee di diodi laser di qualsiasi lunghezza d'onda possono essere alimentate con tensioni da 3 V fino a 24 V. L'ingresso analogico consente la modulazione della corrente che attraversa i diodi laser fino a 100 kHz. Il driver è dotato di un'uscita di monitoraggio della corrente, offrendo un punto di misura conveniente per il monitoraggio della corrente attraverso il diodo. Sono presenti due potenziometri per la regolazione della corrente massima del diodo e della corrente di polarizzazione. Il terzo potenziometro è responsabile dell'impostazione della temperatura di setpoint nell'intervallo 0 – 40 gradi Celsius.

Con l'inclusione di un jumper di test, il driver può essere facilmente attivato senza segnale analogico esterno. Per una migliore usabilità, il driver incorpora diodi di segnalazione (LED) per l'abilitazione del diodo, TEC e segnalazione di allarme.

Raccomandazioni e requisiti

• La tensione d'ingresso minima del diodo deve essere superiore o uguale a 7 V, in altri casi è calcolata dalla formula:
  Vin = 0,4* I + Vd + 0,6 V
• Vin - tensione d'ingresso
• Vd - tensione di lavoro del diodo
• I - corrente operativa
• Presta massima attenzione ad evitare cortocircuiti tra il + (VCC) dell'alimentazione e il -(GND) dell'ingresso logico o del monitor, poiché ciò può danneggiare irreparabilmente i percorsi GND logici sottili.
• L'ingresso di modulazione può essere utilizzato come ingresso TTL con livelli logici di 0 V e 5 V, o come ingresso analogico. La modulazione analogica consente la regolazione della potenza in uscita tramite specifici livelli di tensione (ad esempio, 2,5 V per il 50% della potenza, 4 V per l'80% della potenza, ecc.). Questo ingresso può essere anche utilizzato come ingresso PWM. L'unico requisito è che la frequenza base del segnale PWM sia tra 5 e 20 kHz.
• Si raccomanda l'uso di cavi di alimentazione con sezione di almeno 0,5 mm2.
• La parte TEC deve essere collegata a una tensione compresa tra 7,5 V e 24 V, anche se non utilizzata. Il modulo Peltier può operare solo in modalità raffreddamento.
• A seconda del diodo laser e dell'alimentatore utilizzati, potrebbe essere necessario un ventilatore aggiuntivo per garantire un adeguato raffreddamento dei MOSFET. Un surriscaldamento eccessivo può danneggiare i MOSFET e i diodi laser possono essere danneggiati irrimediabilmente.

Protezione

Il circuito di alimentazione del diodo laser è protetto contro l'inversione di polarità tramite un diodo Schottky ad alta corrente con bassa caduta di tensione diretta, proteggendo il diodo laser da collegamenti errati e riducendo al minimo la dissipazione termica.

Per la protezione dell'ingresso analogico, è incluso un diodo Zener 5V1 per gestire tensioni superiori a 5 V. Tuttavia, è essenziale evitare l'uso di tensioni superiori su questo ingresso.

Un microcontrollore garantisce il corretto funzionamento dell'intero sistema. Verifica il collegamento con un termistore all'avvio. Se il termistore non viene rilevato, il LED WARNING lampeggia, ma il driver continua a funzionare. In caso di perdita di collegamento col termistore durante il funzionamento normale, il microcontrollore disattiva il circuito di alimentazione del diodo laser, previene ulteriori carichi, spegne il LED DIODE e attiva il LED WARNING. La linea TEC viene anch'essa disabilitata. Le stesse azioni vengono prese quando la temperatura del termistore supera i 50 °C.

Il controller laser integra una funzione soft-start di 2s progettata per proteggere i diodi laser da effetti dannosi durante l'accensione.
