Драйвер лазерных диодов LPLDD-5A-24V-PID

О лазерном диодном драйвере LPLDD-5A-24V-PID-H

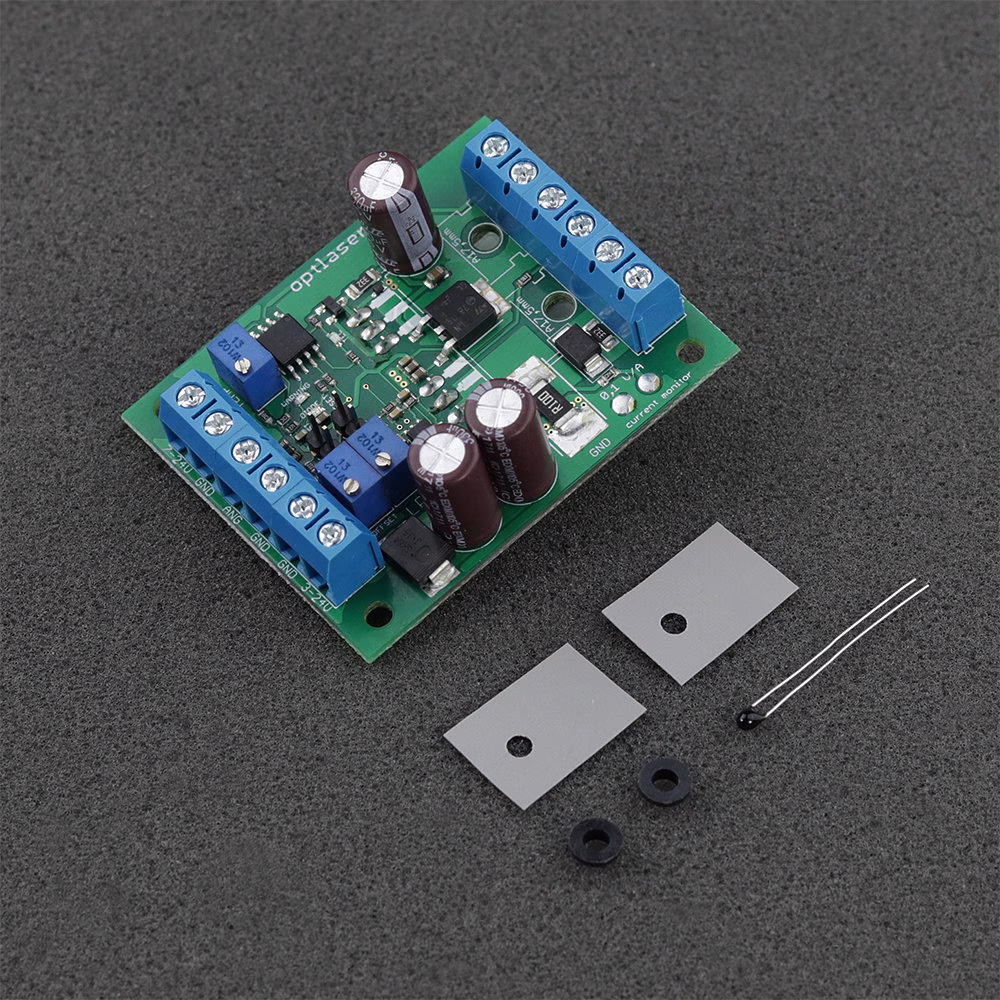

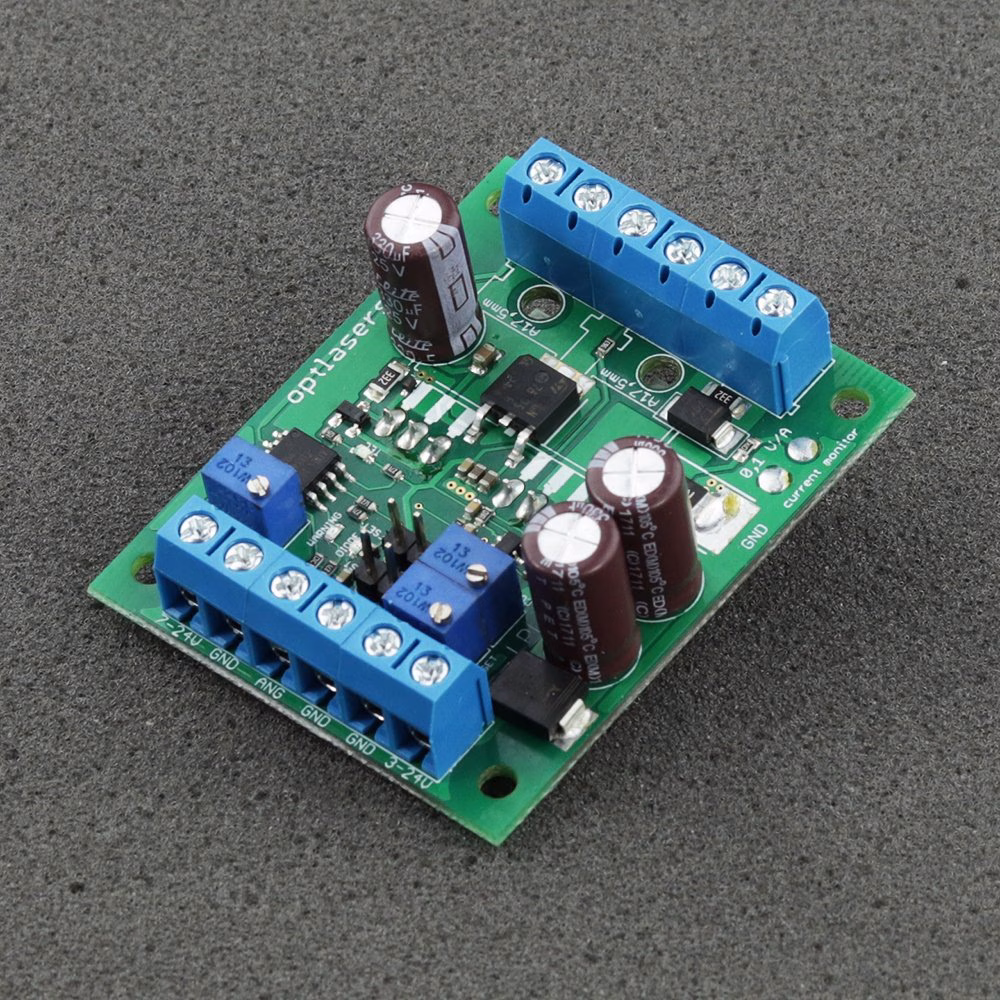

LPLDD-5A-24V-PID — это профессиональный контроллер лазерного диода на 5 А со встроенным цифровым контроллером температуры, использующим алгоритм PID. Благодаря компактному форм-фактору устройство удобно интегрируется в небольшие приборы, такие как компактные лазерные проекторы. Несмотря на малые размеры, драйвер способен работать с модулями Пельтье, такими как 12706, 12708, 07113 и многими другими, потребляющими ток до 15 А.

Лазерные диодные линии любой длины волны могут питаться от напряжения 3 В до 24 В. Аналоговый вход обеспечивает возможность модуляции тока, протекающего через лазерные диоды, с частотой до 100 кГц. Драйвер оснащён выходом для мониторинга тока, который предоставляет удобную точку измерения текущего значения тока диода. Два потенциометра позволяют регулировать максимальный ток диода и ток смещения. Третий потенциометр отвечает за установку целевой температуры в диапазоне 0–40 градусов Цельсия.

Встроенная перемычка тестирования позволяет легко активировать драйвер без внешнего аналогового сигнала. Для повышения удобства эксплуатации драйвер оснащён сигнальными диодами (LED) для индикации включения диода, работы TEC и предупреждений.

Рекомендации и требования

• Минимальное входное напряжение для диода должно быть не менее 7 В, в других случаях оно рассчитывается по формуле:
  Vin = 0,4* I + Vd + 0.6 V
• Vin - входное напряжение
• Vd - рабочее напряжение диода
• I - рабочий ток
• Необходимо соблюдать осторожность, чтобы избежать коротких замыканий между + (VCC) блока питания и - (GND) логического входа или входа мониторинга, так как это может необратимо повредить тонкие логические пути GND.
• Вход модуляции может использоваться как TTL-вход с уровнями логики 0 В и 5 В, либо как аналоговый вход. Аналоговая модуляция позволяет регулировать выходную мощность с помощью заданных уровней напряжения (например, 2,5 В для 50% выходной мощности, 4 В для 80% и т.д.). Этот вход также может использоваться для ШИМ. Единственное требование — базовая частота сигнала ШИМ должна находиться в диапазоне 5–20 кГц.
• Рекомендуется использовать силовые кабели с сечением не менее 0,5 мм2.
• Секция TEC должна быть подключена к напряжению в диапазоне 7,5 В – 24 В, даже если не используется. Модуль Пельтье работает исключительно в режиме охлаждения.
• В зависимости от используемого лазерного диода и блока питания может потребоваться дополнительный вентилятор для обеспечения эффективного охлаждения MOSFET. Перегрев может повредить MOSFET и привести к выходу из строя лазерного диода.

Защита

Силовой контур лазерного диода защищён от переполюсовки с помощью мощного диода Шоттки с низким прямым напряжением, что защищает лазерный диод от неправильного подключения, минимизируя потери тепла.

Для защиты аналогового входа применяется стабилитрон 5V1 для работы с напряжением выше 5 В. Однако крайне важно не допускать подачу на этот вход более высокого напряжения.

Микроконтроллер обеспечивает корректную работу всей системы. При запуске он проверяет соединение с термистором. Если термистор не обнаружен, индикатор WARNING мигает, но драйвер продолжает работу. Если соединение с термистором теряется во время работы, микроконтроллер отключает цепь питания лазерного диода, предотвращает дальнейшую нагрузку, отключает индикатор DIODE и активирует индикатор WARNING. Линия TEC также отключается. Аналогичные действия предпринимаются при превышении температуры термистора 50 градусов Цельсия.

Контроллер лазера оснащён функцией мягкого старта с задержкой 2 с для защиты лазерных диодов от вредных пусковых эффектов.
