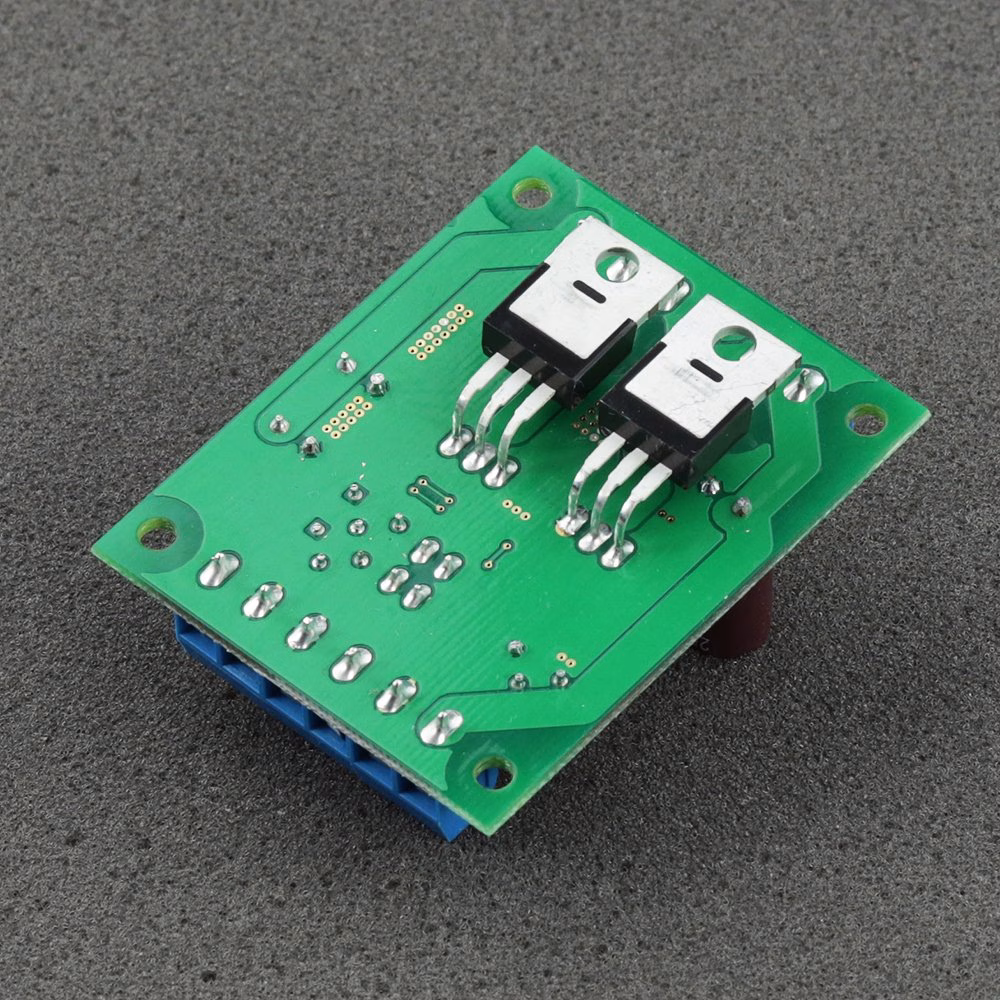

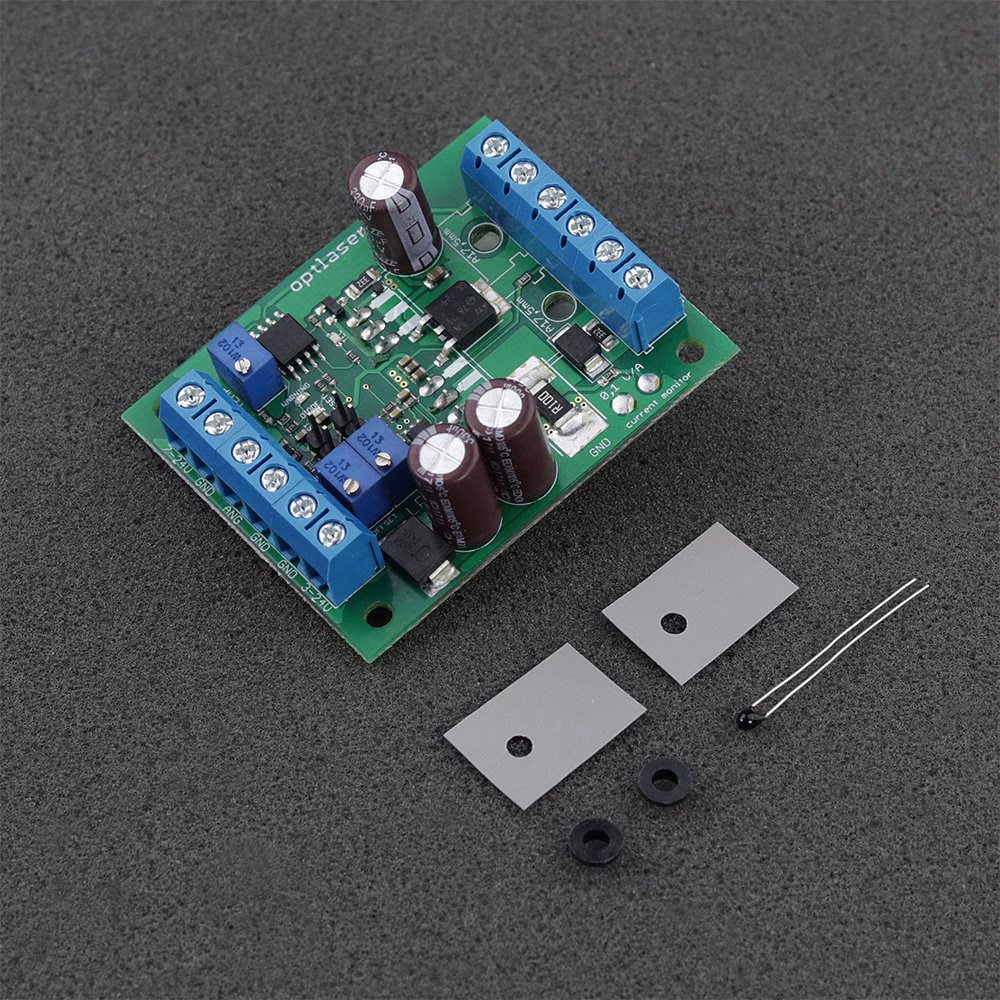

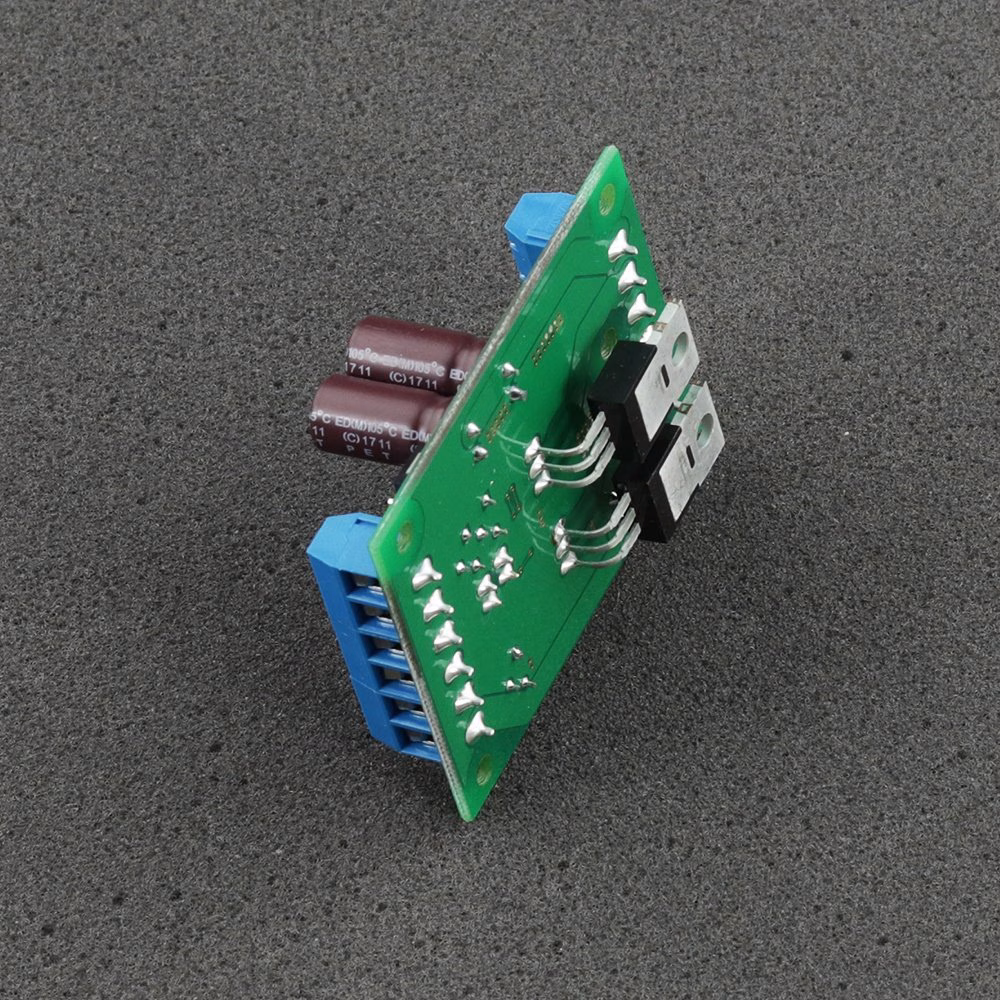

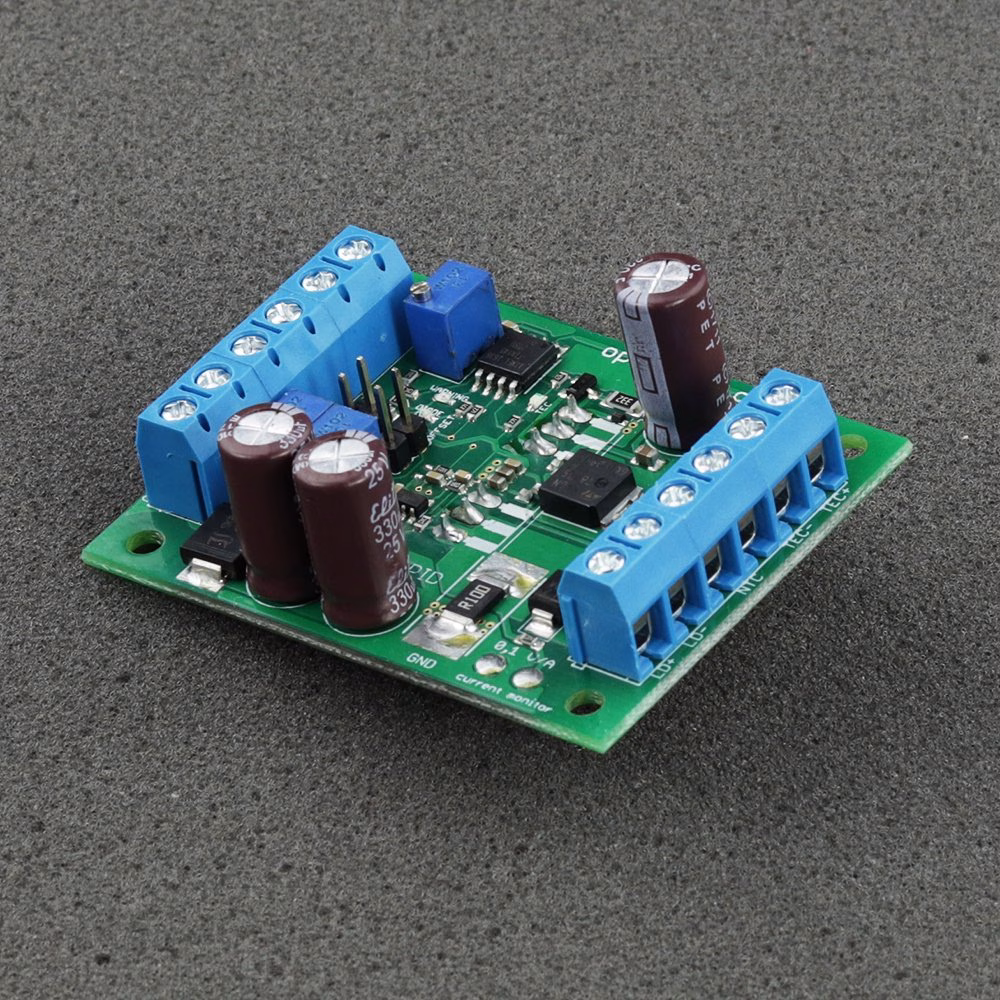

LPLDD-5A-24V-PID laserdiodedriver

Om LPLDD-5A-24V-PID-H laserdiodedriver

LPLDD-5A-24V-PID er en profesjonell 5 A laserdiodekontroller med innebygd digital temperaturregulator som benytter PID-algoritme. Den er designet med et kompakt format for sømløs integrasjon i små enheter som kompakte laserprojektorer. Til tross for liten størrelse, kan driveren arbeide med Peltier-moduler som 12706, 12708, 07113 og mange andre som trekker opptil 15 A strøm.

Laserdiode-linjer av hvilken som helst bølgelengde kan forsynes med spenninger fra 3 V opp til 24 V. Analogt inngangssignal muliggjør modulering av strømmen som flyter gjennom laserdiodene opp til 100 kHz. Driveren er utstyrt med utgang for strømmåling, som gir et praktisk målepunkt for overvåking av diodens strømforløp. To potensiometre benyttes for å justere maksimal diodestrøm og forspenningsstrøm. Det tredje potensiometeret styrer settpunktstemperaturen i området 0–40 grader Celsius.

Med bruk av testbøyle kan driveren enkelt aktiveres uten eksternt analogt signal. For forbedret brukervennlighet har driveren signaldioder (LEDs) for diodeaktivering, TEC og varselsindikasjoner.

Anbefalinger og krav

• Minste inngangsspenning til dioden må være høyere eller lik 7 V, i andre tilfeller defineres det av formelen:
  Vin = 0,4* I + Vd + 0.6 V
• Vin – inngangsspenning
• Vd – diodens driftsspenning
• I – driftsstrøm
• Vær svært nøye med å unngå kortslutning mellom + (VCC) på strømforsyningen og - (GND) på logikk- eller overvåkningsinnganger, da dette kan forårsake irreversibel skade på de tynne logikk-GND-baner.
• Moduleringsinngangen kan brukes som TTL-inngang med logikknivåer på 0 V og 5 V, eller som analog inngang. Analog modulasjon gir mulighet til å justere utgangseffekten med angitte spenningsnivåer (f.eks. 2,5 V for 50 % utgangseffekt, 4 V for 80 % utgangseffekt etc.). Inngangen kan også benyttes som PWM-inngang. Det eneste kravet er at basisfrekvens for PWM-signalet ligger mellom 5–20 kHz.
• Vi anbefaler bruk av strømkabler med tverrsnitt på minst 0,5 mm2.
• TEC-delen skal kobles til spenning i området 7,5 V – 24 V, selv om den ikke er i bruk. Peltier-modulen kan kun brukes i kjølemodus.
• Avhengig av valgt laserdiodetype og strømforsyning kan det være nødvendig med ekstra vifte for korrekt kjøling av MOSFET-er. For høy varme kan skade MOSFET-er og laserdioder kan bli ødelagt.

Beskyttelse

Laserdiode-strømkretsen er beskyttet mot feilkobling av polaritet ved hjelp av en høyeffektiv Schottky-diode med lav fremspenning, som beskytter laserdioden mot feilaktig spenningstilkobling og reduserer varmetap.

For å beskytte den analoge inngangen er det integrert en 5V1 Zener-diode for håndtering av spenninger over 5 V. Det er likevel avgjørende å unngå bruk av høyere spenning på denne inngangen.

En mikrokontroller sikrer korrekt drift av hele systemet. Den sjekker tilkoblingen til termistoren ved oppstart. Dersom ingen termistor oppdages, blinker VARSEL-LED, men driveren fortsetter å fungere. Ved tap av termistortilkobling under normal drift, slår mikrokontrolleren av forsyningen til laserdioden, hindrer ytterligere belastning, skrur av DIODE-LED og aktiverer VARSEL-LED. TEC-linjen deaktiveres også. Samme prosedyre inntreffer dersom termistortemperaturen overstiger 50 grader Celsius.

Laserkontrolleren inkluderer en 2 sekunders myk-start-funksjon som beskytter laserdiodene mot skadelige påslagseffekter.
