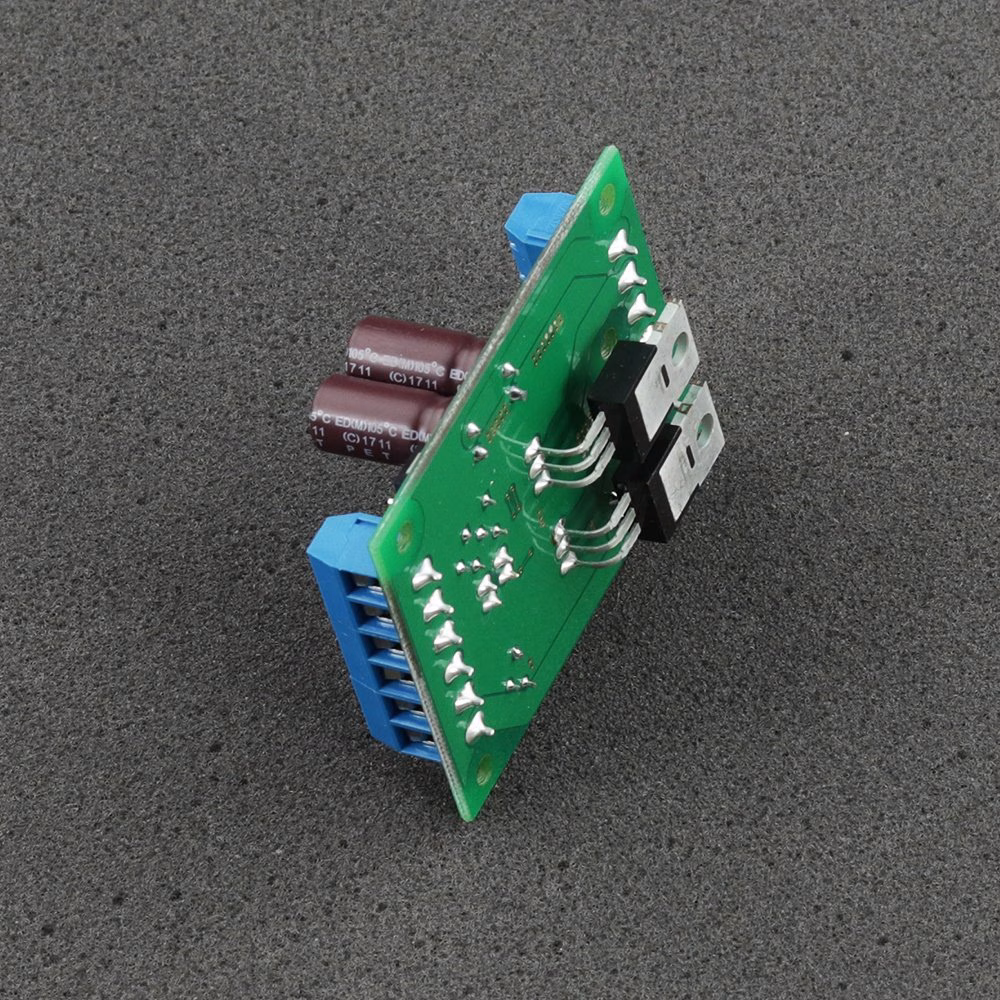

LPLDD-5A-24V-PID драйвер за лазерни диоди

За LPLDD-5A-24V-PID-H драйвер за лазерни диоди

LPLDD-5A-24V-PID е професионален 5 A контролер за лазерни диоди с вграден цифров температурен контролер, използващ PID алгоритъм. Проектиран с компактен форм-фактор, той се интегрира безпроблемно в малогабаритни устройства като компактни лазерни проектори. Въпреки малките си размери, драйверът може да работи с Пелтие модули като 12706, 12708, 07113 и много други, които консумират до 15 А ток.

Лазерни диоди от всякаква дължина на вълната могат да се захранват с напрежения от 3 V до 24 V. Аналоговият вход позволява модулация на тока, преминаващ през лазерните диоди, до 100 kHz. Драйверът е оборудван с изход за мониторинг на тока, предоставящ удобна точка за измерване на преминаващия ток през диода. Два потенциометъра са предвидени за регулиране на максималния ток на диода и на биастока. Третият потенциометър служи за настройка на референтната температура в диапазон 0 – 40 градуса Целзий.

С включването на тестов джъмпер, драйверът може лесно да бъде активиран без външен аналогов сигнал. За по-голяма удобство, драйверът разполага със сигнални диоди (LEDs) за индикация на включен диод, TEC и предупредителни състояния.

Препоръки и изисквания

• Минималното входно напрежение за диода трябва да бъде по-голямо или равно на 7 V, в други случаи се определя от формулата:
  Vin = 0,4* I + Vd + 0.6 V
• Vin - входно напрежение
• Vd - работно напрежение на диода
• I - работен ток
• Внимавайте да не допуснете късо съединение между + (VCC) на захранването и – (GND) на логическия вход или входа за монитор, тъй като това може необратимо да повреди тънките логически GND пътеки.
• Модулационният вход може да се използва като TTL вход с логически нива 0 V и 5 V, или като аналогов вход. Аналоговата модулация позволява регулиране на изходната мощност чрез определени нива на напрежение (например 2.5 V за 50% мощност, 4 V за 80% мощност и др.). Този вход може да се използва и като PWM вход. Единственото изискване е базовата честота на PWM сигнала да е в диапазона 5-20 kHz.
• Препоръчваме използването на захранващи кабели с напречно сечение минимум 0.5 mm2.
• TEC модулът трябва да се свърже към напрежение в диапазона 7.5 V - 24 V, дори когато не се използва. Пелтие модулът може да работи само в режим на охлаждане.
• В зависимост от използвания лазерен диод и захранващ блок може да е необходим допълнителен вентилатор за осигуряване на подходящо охлаждане на MOSFET транзисторите. Прегряването може да доведе до повреда на MOSFET транзисторите и изгаряне на лазерните диоди.

Защита

Захранващият кръг на лазерния диод е защитен от обратно поляритет чрез мощен Шотки диод с ниско напрежение на провеждане, който предпазва лазерния диод от неправилно свързано напрежение с минимални топлинни загуби.

За защита на аналоговия вход е добавен 5V1 ценеров диод, който поема напрежения над 5 V. Въпреки това е изключително важно да се избягва подаване на по-високи напрежения към този вход.

Микроконтролер следи правилната работа на цялата система. Проверява връзката с термистора при стартиране. Ако не бъде открит термистор, WARNING светодиодът мига, но драйверът продължава да работи. При загуба на връзка с термистора по време на нормална работа, микроконтролерът изключва захранващия кръг на лазерния диод, предотвратява по-нататъшно натоварване, изключва DIODE светодиода и активира WARNING LED. Линията TEC също се деактивира. Същите действия се предприемат, когато температурата на термистора надвиши 50 градуса Целзий.

Контролерът за лазери включва 2-секундна функция за мек старт, проектирана да предпази лазерните диоди от вредни ефекти при включване.
