LPLDD-5A-24V-PID レーザーダイオードドライバー

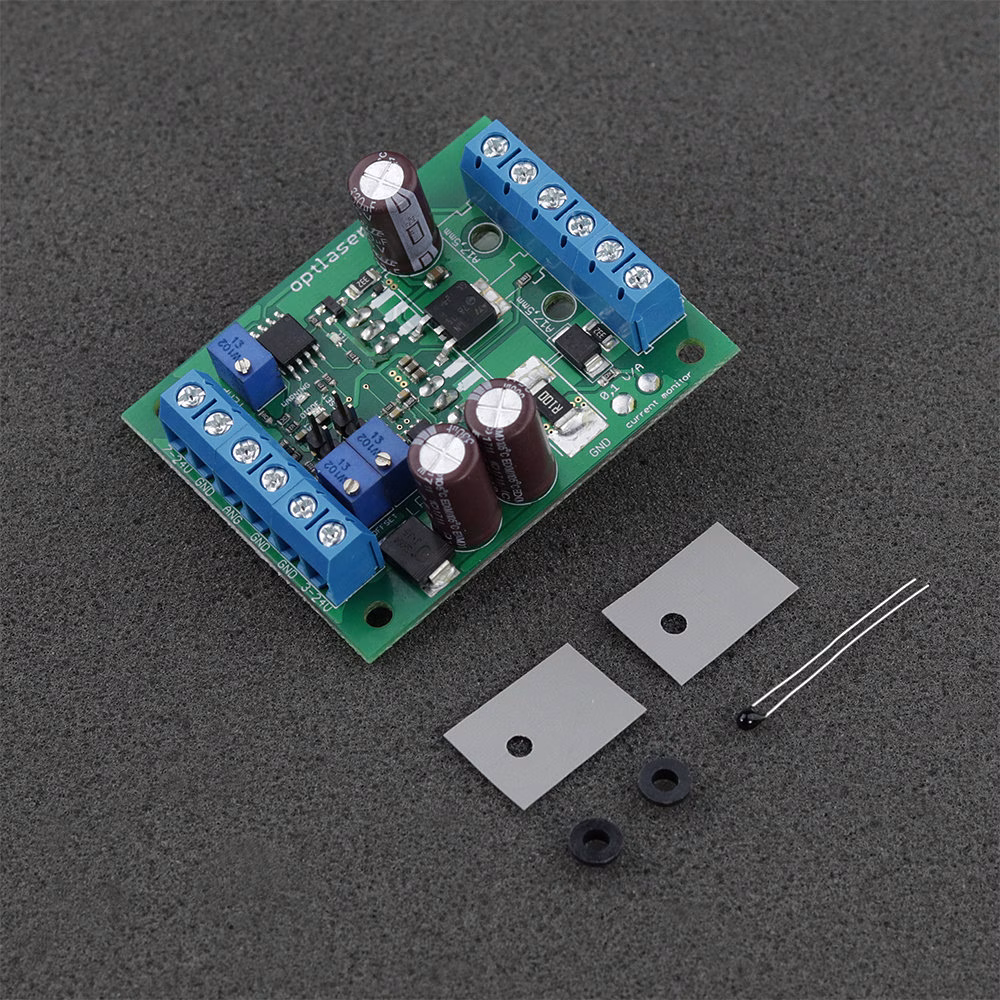

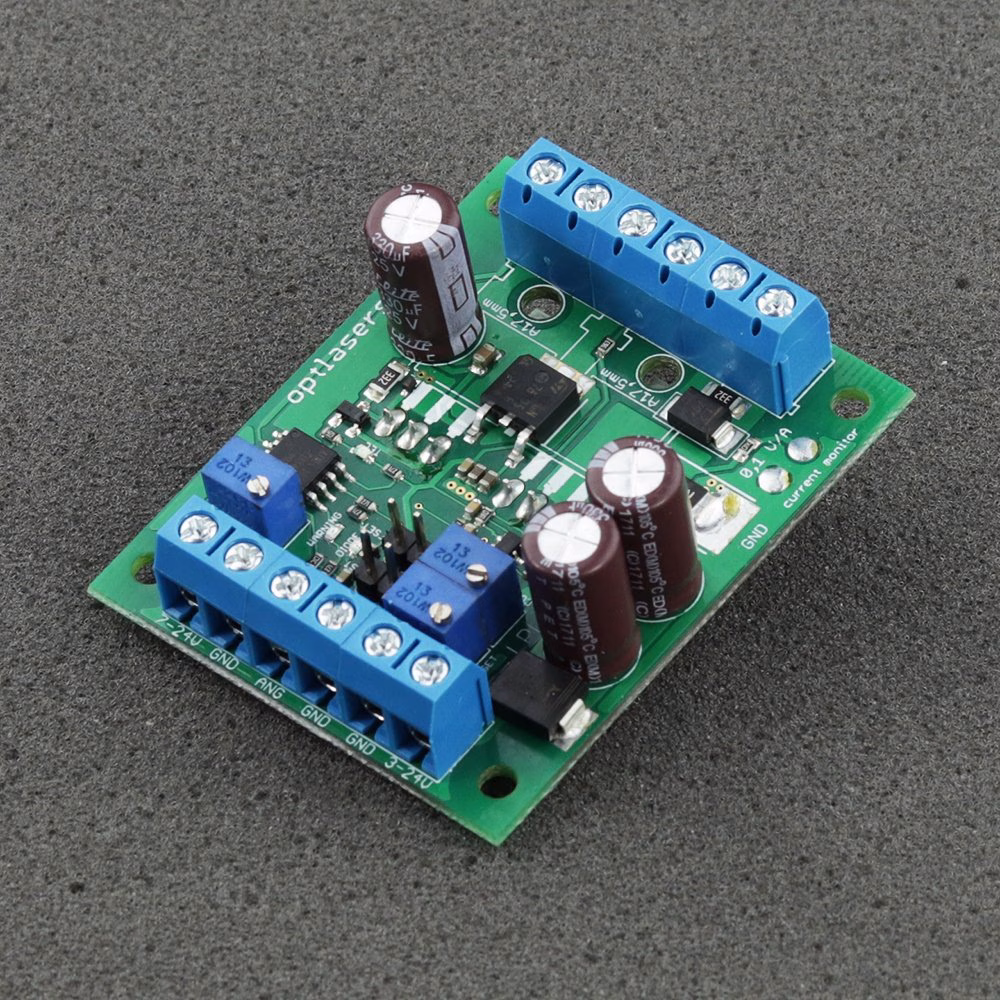

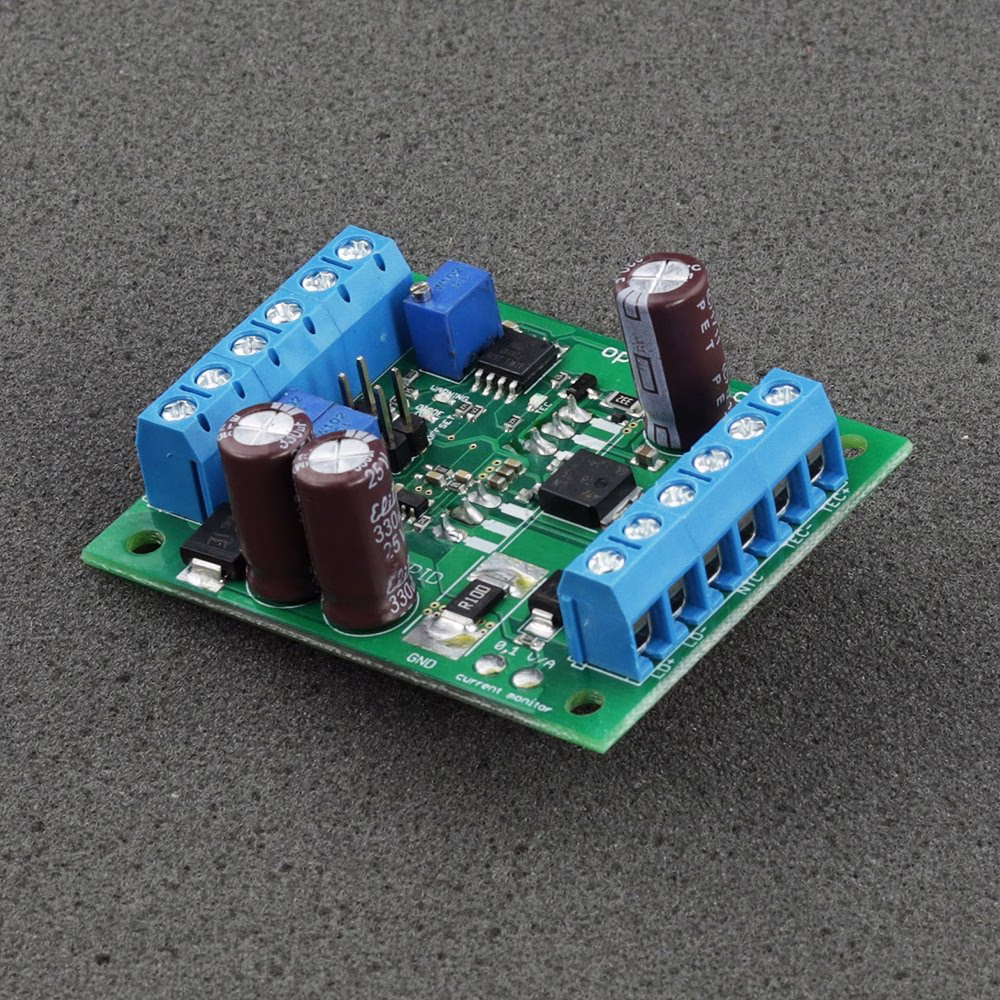

LPLDD-5A-24V-PID-Hレーザーダイオードドライバーについて

LPLDD-5A-24V-PIDは、PIDアルゴリズムを用いたデジタル温度コントローラーを内蔵したプロフェッショナル仕様の5Aレーザーダイオードコントローラーです。コンパクトな筐体設計により、コンパクトレーザープロジェクターのような小型デバイスにも容易に組み込むことが可能です。小型ながら、12706、12708、07113などのペルチェモジュールや、最大15Aの電流を供給する他の多様なモジュールとも動作します。

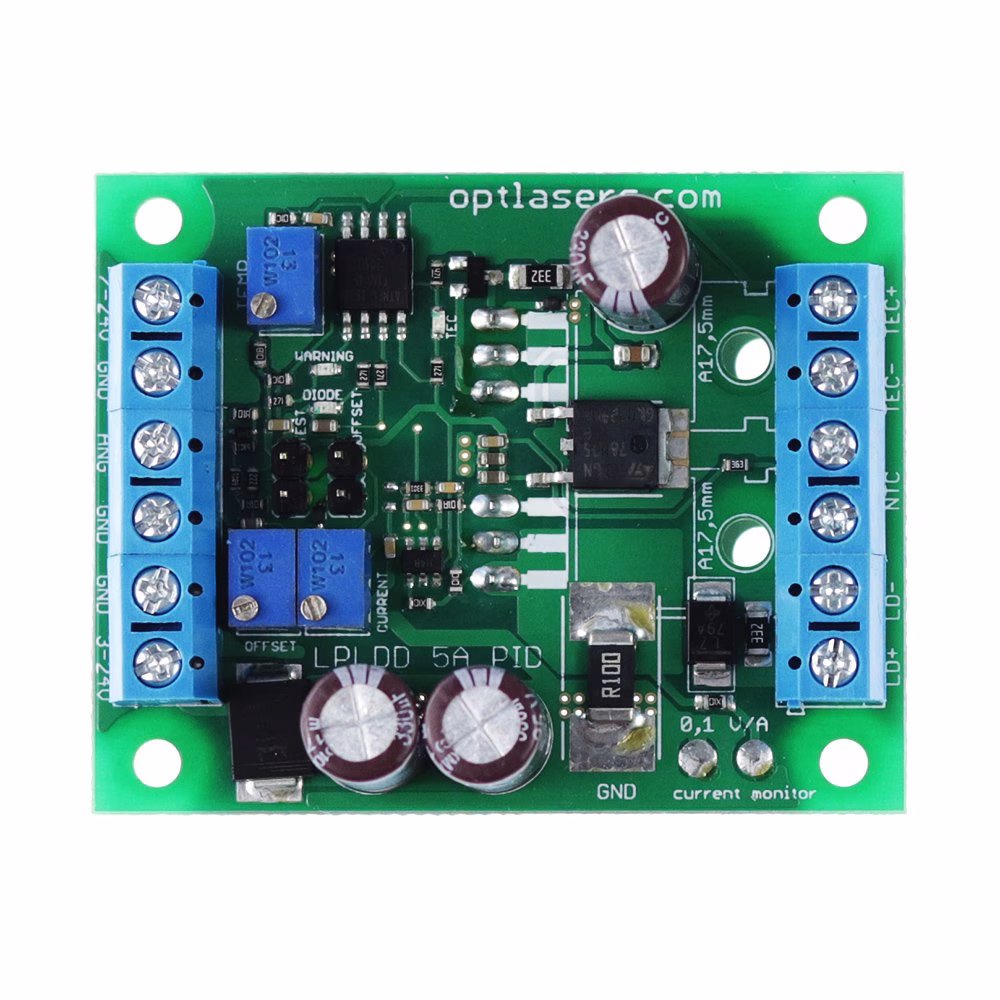

任意の波長のレーザーダイオードラインに対し、3V～24Vの電圧範囲で電源供給が可能です。アナログ入力により、レーザーダイオードに流れる電流を最大100kHzで変調できます。ドライバーには電流監視出力が備わっており、ダイオード電流監視のための測定ポイントを提供します。2つのポテンショメータでダイオードの最大電流およびバイアス電流を調整でき、3つ目のポテンショメータで0～40℃の範囲で設定温度を指定可能です。

テストジャンパーを装着することで、外部アナログ信号なしで簡単にドライバーを起動できます。利便性を高めるため、ダイオードイネーブル、TEC、警告表示用のシグナルLED（発光ダイオード）を搭載しています。

推奨事項および要件

• 最小ダイオード入力電圧は7V以上であることが必要です。その他の場合には下記の式で決定されます：
  Vin = 0.4* I + Vd + 0.6 V
• Vin - 入力電圧
• Vd - ダイオード動作電圧
• I - 動作電流
• 電源の＋（VCC）とロジック入力またはモニター入力の－（GND）間で短絡が発生しないよう、十分注意してください。論理GNDパスの断線など致命的な損傷が発生する恐れがあります。
• 変調入力は、0Vおよび5Vのロジックレベルを持つTTL入力またはアナログ入力として利用可能です。アナログ変調により、設定電圧（例：2.5Vで出力50%、4Vで80%など）で出力電力の調整が可能です。また、この入力はPWM入力としても使用できます。PWM信号のベース周波数が5～20kHzの範囲であることが唯一の要件です。
• 電源ケーブルには断面積0.5mm2以上のものを推奨します。
• TEC部は未使用の場合でも、7.5V～24Vの範囲で電圧を接続してください。ペルチェモジュールは冷却モードのみ動作します。

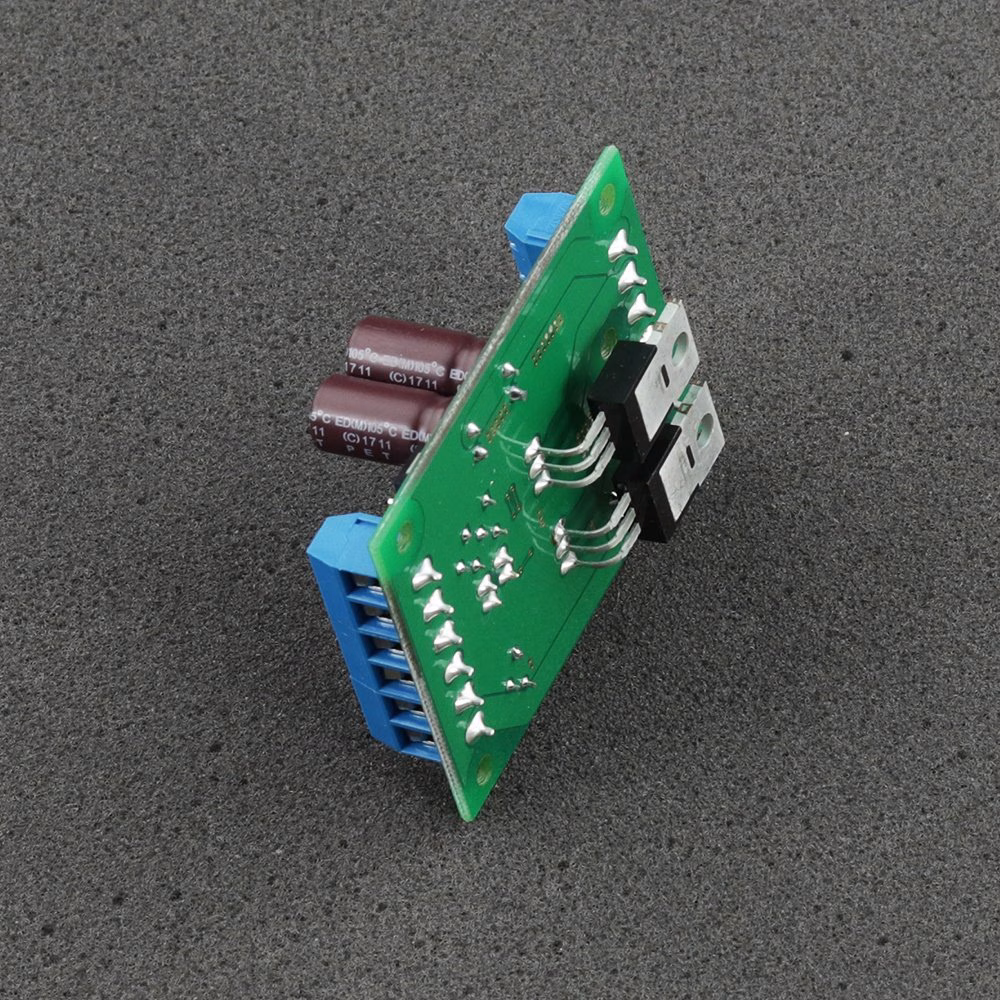

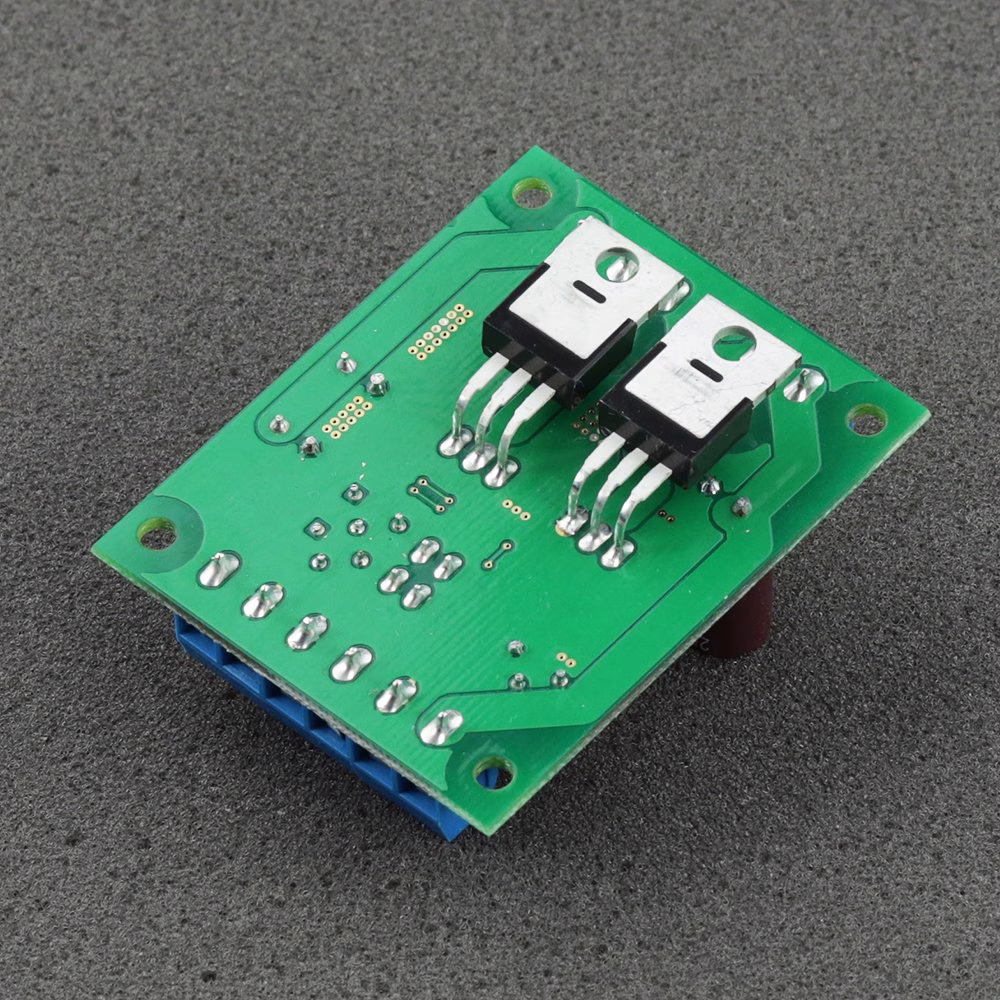

• 使用するレーザーダイオードや電源ユニットにより、適切なMOSFET冷却を確保するために追加ファンが必要となる場合があります。過剰な発熱はMOSFETの損傷およびレーザーダイオードの焼損を引き起こす恐れがあります。

保護機能

レーザーダイオード電源回路は、高電流ショットキーダイオード（低順方向電圧）による逆極性保護機能を備え、レーザーダイオードを誤接続の電圧から保護しつつ、発熱を最小限に抑えます。

アナログ入力の保護のため、5V1ツェナーダイオードを実装し、5Vを超える電圧に対応します。ただし、この入力への高電圧印加は避けてください。

マイコンがシステム全体の正常動作を保証します。起動時にサーミスタ接続を確認し、未検出時はWARNING LEDが点滅しますが、ドライバーは動作を継続します。通常動作中にサーミスタ接続が断線した場合、マイコンがレーザーダイオード給電回路を遮断し、さらなる負荷を防止、DIODE LED消灯およびWARNING LED点灯と同時にTECラインも無効化されます。同様の措置はサーミスタ温度が50℃を超えた場合にも行われます。

レーザーコントローラーは、レーザーダイオードを有害なスイッチオン効果から保護するための2秒ソフトスタート機能を搭載しています。
