Module Laser à Fibre R638-500

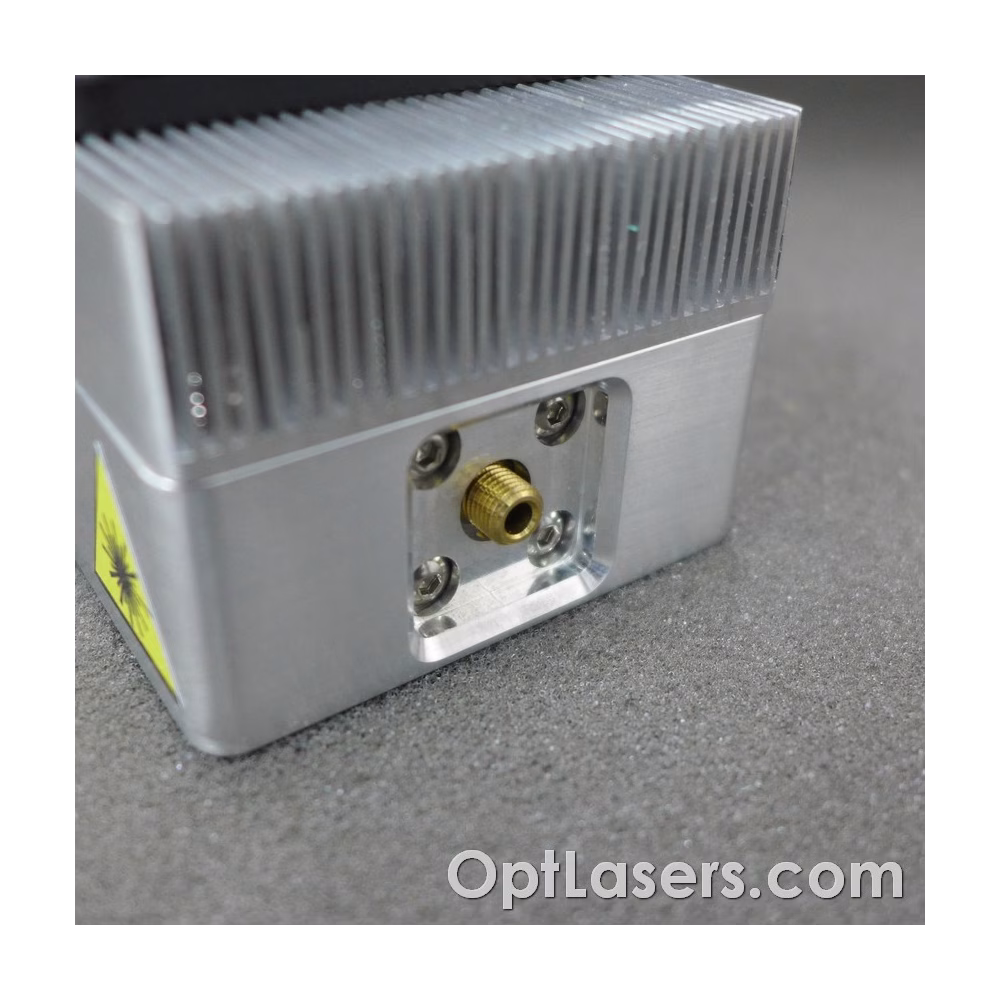

R638-500 est le module laser rouge 500 mW couplé à fibre avec une longueur d’onde de 638 nm. Le dispositif permet de connecter une fibre de 100 µm avec NA 0,22.
Disponible sur commande à la demande
Description du produit
À propos du module laser à fibre R638-500
Le module laser rouge couplé à fibre de 500 mW avec une longueur d’onde de 638 nm. Le dispositif a été conçu pour être utilisé avec une fibre de 100 µm et une NA de 0,22.
La fibre n'est pas incluse.
Le microcontrôleur qui pilote le module laser gère à la fois le démarrage progressif de la diode laser et la régulation de la température à l’aide d’une thermocouple. De plus, si la dissipation thermique du module n’est pas suffisante, le système protège la diode contre la surchauffe, et lorsque la température de la diode dépasse 40 degrés Celsius, il coupe le courant traversant la diode et passe en mode alarme.
Grâce à une section analogique distincte de l’alimentation de la diode laser, le laser est capable de moduler le faisceau en fonction du signal d’entrée analogique (0-5 V) même à une fréquence allant jusqu’à 100 kHz.

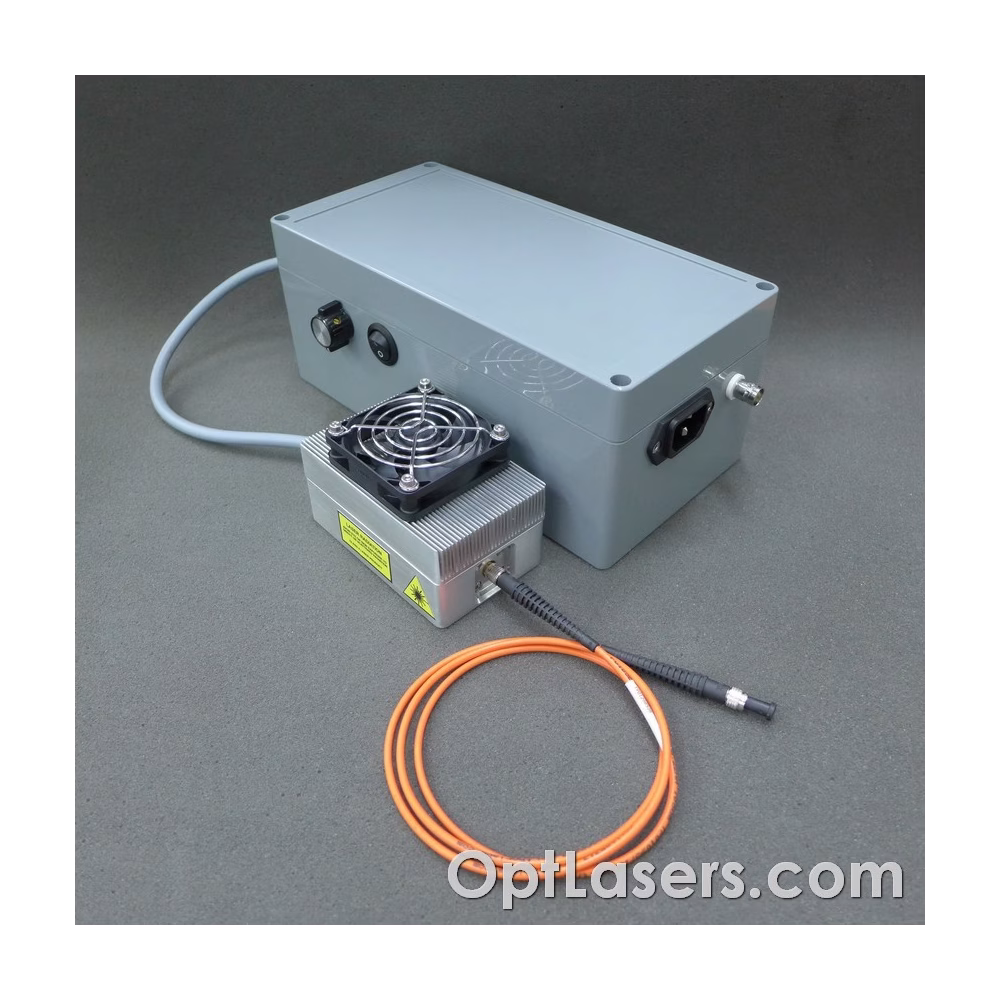

Ce dispositif intègre l’unité d’alimentation. Le bloc d’alimentation et l’unité pilote sont intégrés ensemble dans le boîtier. Grâce à cette solution, le module laser peut être alimenté à partir d’une prise secteur. Le signal de modulation peut être connecté par l’utilisateur via le connecteur BNC. Un potentiomètre permet également d’ajuster l’amplitude du signal de modulation d’entrée ainsi que l’interrupteur marche/arrêt.

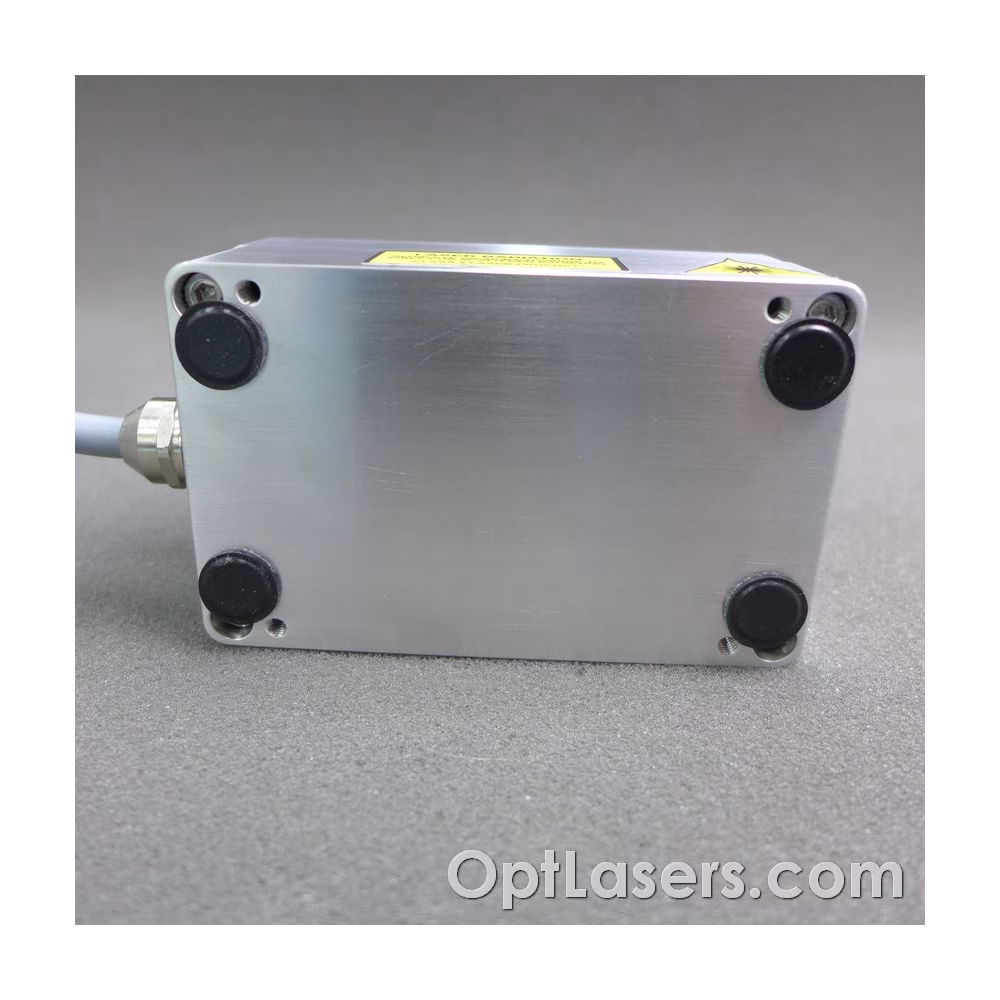

La diode et l’ensemble du système optique sont montés dans un boîtier avec radiateur refroidi par ventilateur. Ainsi, le module peut fonctionner sans refroidissement supplémentaire.
Protection
Ce module est doté d’un système de protection thermique qui protège la diode laser contre la surchauffe.
L’entrée analogique est protégée par une diode Zener 5V1 en cas d’apparition d’une tension supérieure à 5 V. Malgré tout, cette entrée ne doit pas être utilisée avec des tensions plus élevées.
La sortie du pilote est protégée par une diode Schottky empêchant toute tension inverse d’apparaître.
Cœur de FIBRE diamètre 100 µm
