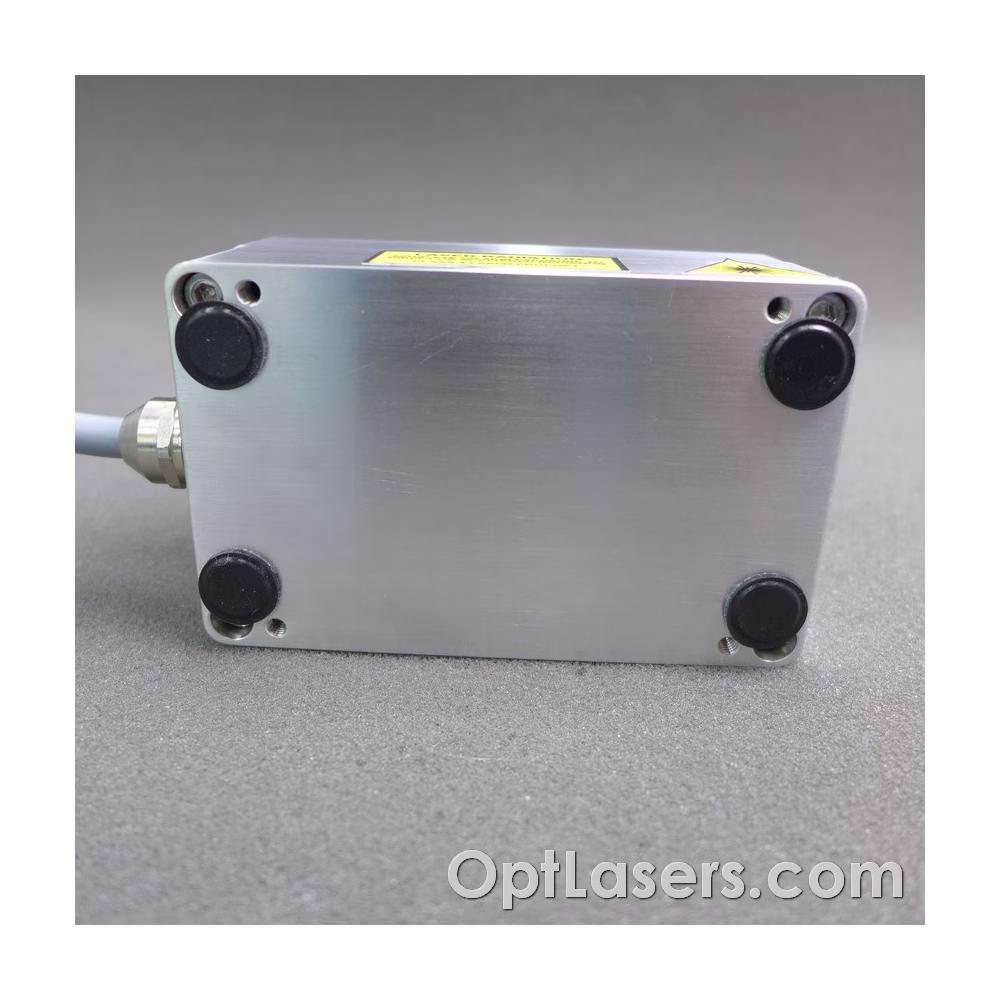

R638-500 Fiber Laser Modul
R638-500 er det fiberkoblet 500 mW røde lasermodul med en bølgelængde på 638 nm. Enheden muliggør tilslutning af 100 µm 0,22 NA fiber.
Tilgængelig på forespørgsel
Produktbeskrivelse
Om R638-500 Fiber Laser Modul
Det fiberkoblet 500 mW røde lasermodul med en bølgelængde på 638 nm. Enheden er designet til brug med 100 µm 0,22 NA fiber.
Fiber er ikke inkluderet.
Mikrocontrolleren, der driver lasermodulet, er ansvarlig for både softstart af laserdiode og temperaturregulering ved hjælp af en termoføler. Derudover, hvis tilstrækkelig varmeafledning af modulet ikke er sikret, beskytter systemet dioden mod overophedning, og når temperaturen på dioden overstiger 40 grader Celsius, forhindres yderligere strøm i at løbe gennem dioden, og systemet går i alarmtilstand.
Med en separat analog del af laserdiodestrømforsyningen kan laseren modulere strålen i overensstemmelse med det analoge indgangssignal (0-5 V) selv ved frekvenser op til 100 kHz.
Denne enhed indeholder strømforsyningsenheden. PSU og driverenhed er integreret i kabinettet. Dette gør det muligt at forsyne lasermodulet direkte fra en AC-stikdåse. Modulationssignal kan tilsluttes af brugeren via BNC-stikket. Der er også et potentiometer, som muliggør justering af amplituden på det indkommende modulationssignal samt en tænd/sluk-knap.
Dioden sammen med hele det optiske system er monteret i et hus med køleribber, som bliver afkølet af en blæser. På grund af dette kan modulet fungere uden yderligere køling.
Beskyttelse
Dette modul har et termisk beskyttelsessystem, som beskytter laserdiode mod overophedning.
Den analoge indgang er beskyttet af en 5V1 Zener-diode i tilfælde af, at der optræder en spænding højere end 5V. På trods af dette bør denne indgang ikke anvendes med højere spændinger.
Udgangen fra driveren er beskyttet af en Schottky-diode, som forhindrer tilbageløb af spænding.
FIBER kernen diameter 100 µm
