Módulo Láser de Fibra R638-500
R638-500 es el módulo láser rojo de fibra acoplada de 500 mW con una longitud de onda de 638 nm. El dispositivo permite conectar fibra de 100 μm NA 0,22.
Disponible por pedido bajo solicitud
Descripción del producto
Acerca del Módulo Láser de Fibra R638-500
Módulo láser rojo de fibra acoplada de 500 mW con una longitud de onda de 638 nm. El dispositivo fue diseñado para utilizarse con fibra de 100 μm y NA 0,22.
La fibra no está incluida.
El microcontrolador que acciona el módulo láser es responsable tanto del arranque suave del diodo láser como de la regulación de la temperatura mediante un termopar. Además, en caso de que no se garantice una disipación térmica adecuada del módulo, el sistema protege el diodo contra el sobrecalentamiento, y cuando la temperatura del diodo supera los 40 grados Celsius, impide el flujo de corriente y entra en modo de alarma.
Con una sección analógica independiente en el suministro de potencia del diodo láser, el láser puede modular el haz de acuerdo con la señal de entrada analógica (0-5 V) incluso a frecuencias de hasta 100 kHz.

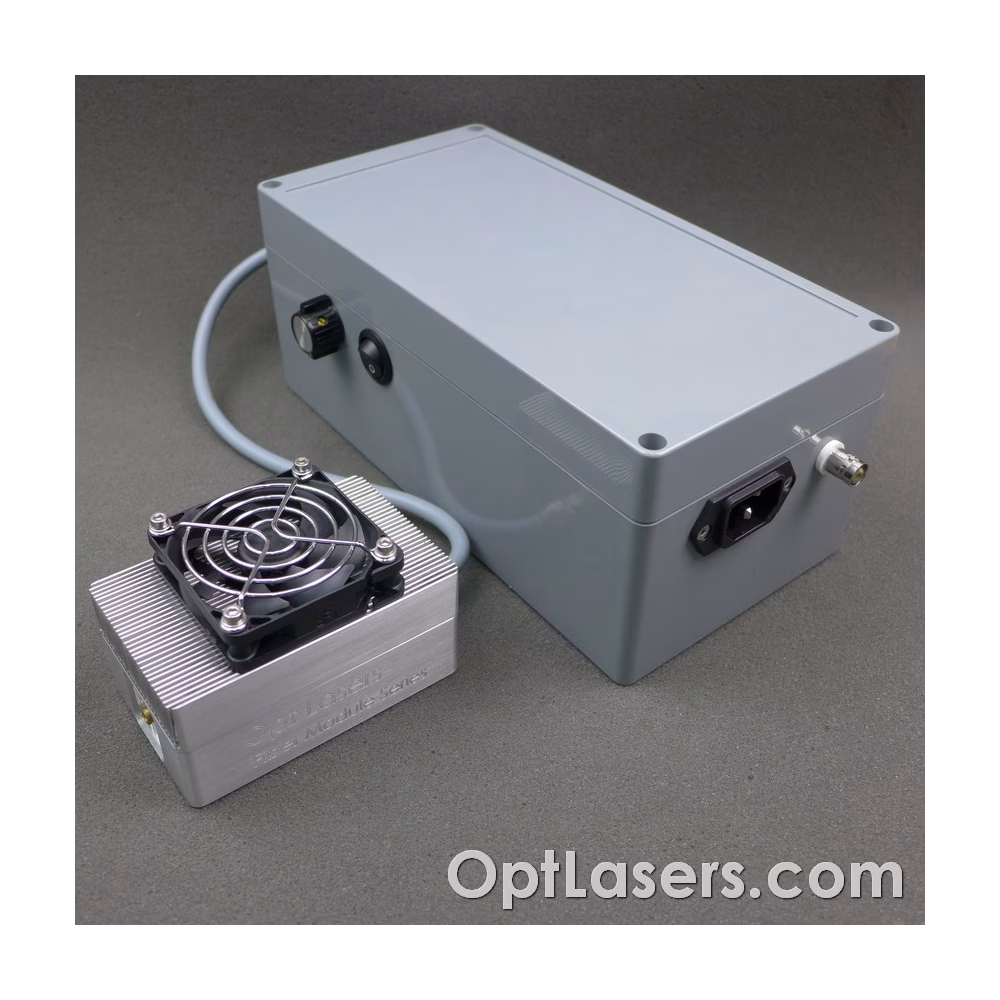

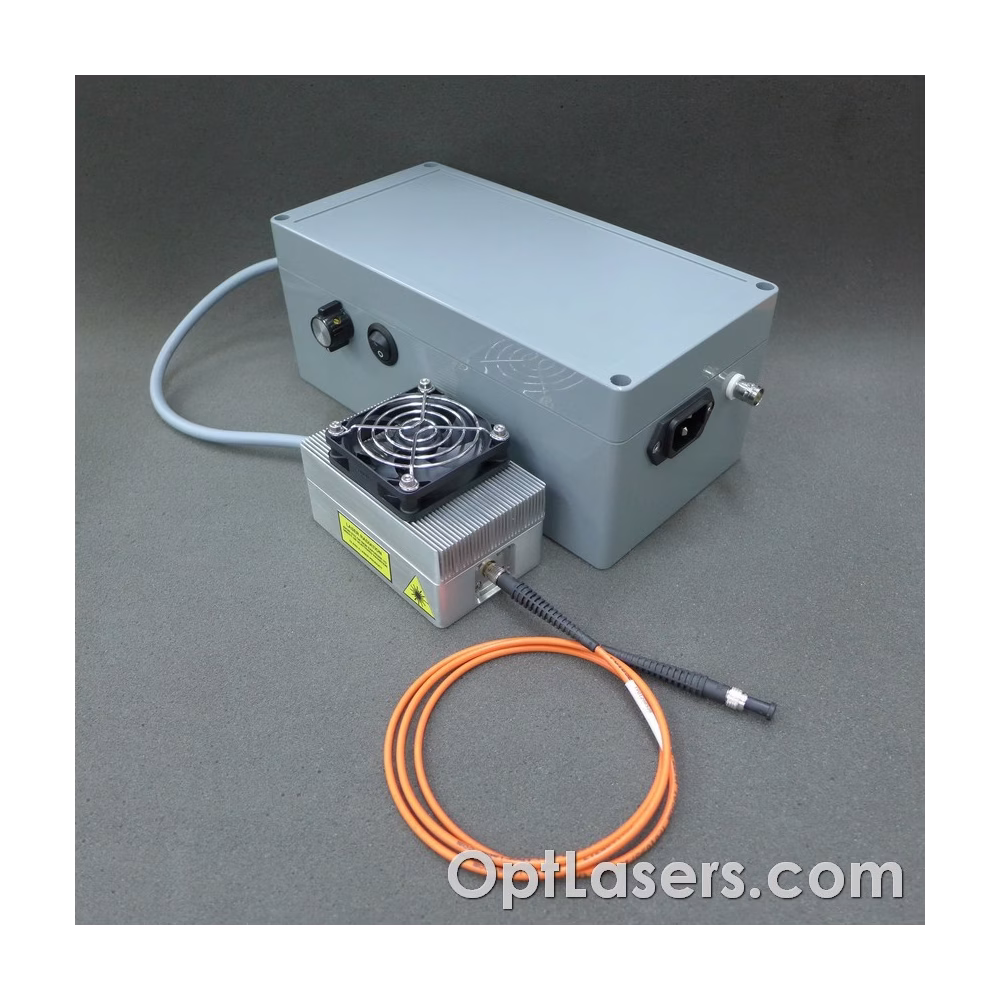

Este dispositivo incluye la fuente de alimentación. La fuente de alimentación y la unidad de control se encuentran integradas en la carcasa. Gracias a esta solución, el módulo láser puede alimentarse directamente desde la red eléctrica de CA. La señal de modulación puede conectarse por parte del usuario mediante el conector BNC. También incluye un potenciómetro que permite ajustar la amplitud de la señal de modulación de entrada y el interruptor general de encendido/apagado.

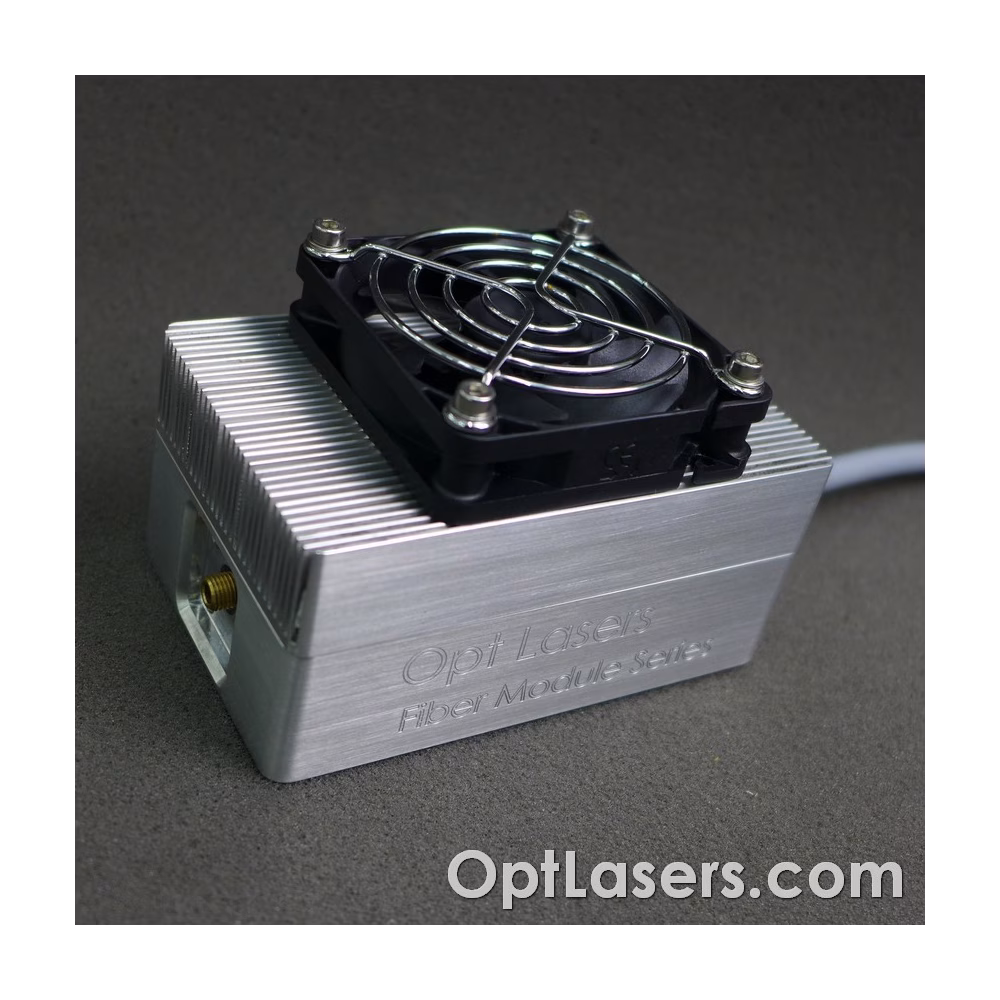

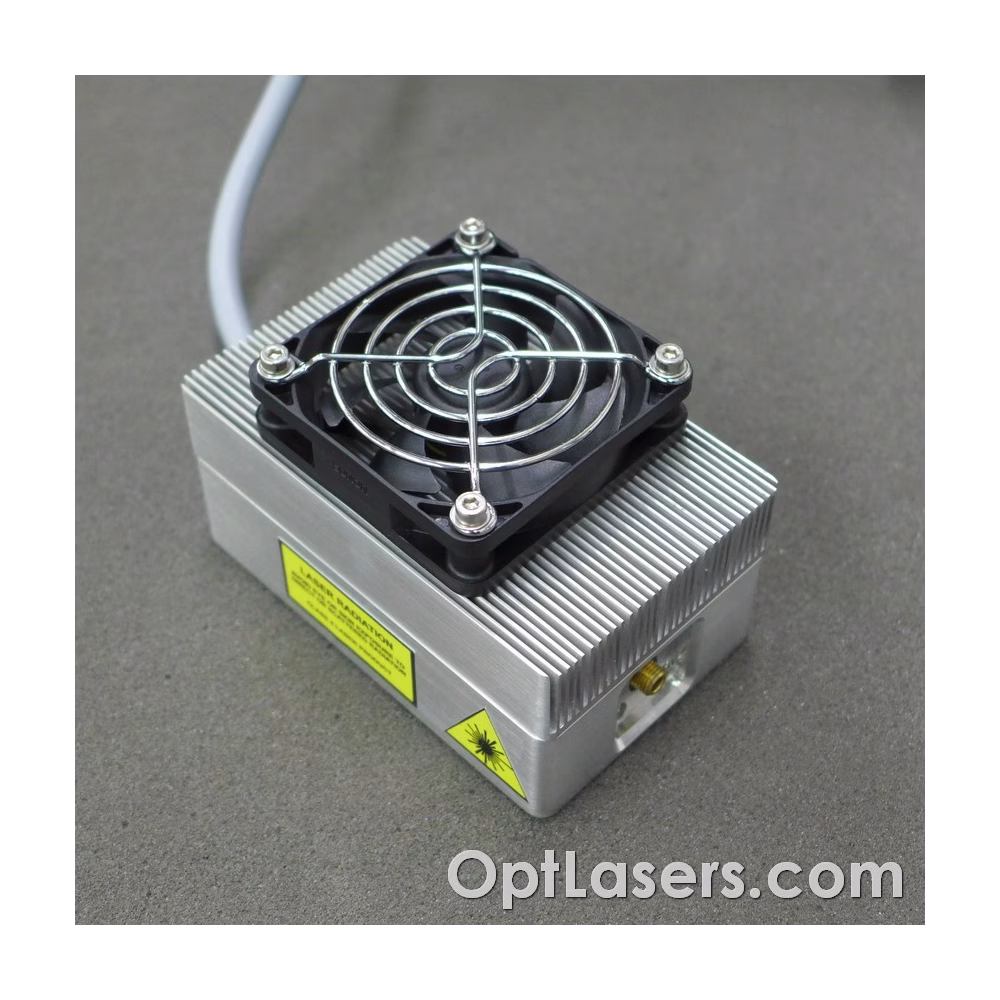

El diodo junto con todo el sistema óptico está montado en una carcasa con radiador que es refrigerada por ventilador. Por ello, el módulo puede operar sin necesidad de refrigeración adicional.
Protección
Este módulo dispone de un sistema de protección térmica que resguarda el diodo láser contra el sobrecalentamiento.
La entrada analógica está protegida con un diodo Zener 5V1 para el caso en que aparezca un voltaje superior a 5 V. Aun así, esta entrada no debe usarse con tensiones mayores.
La salida del driver está protegida por un diodo Schottky, que no permite la aparición de voltaje inverso.
Diámetro del núcleo de la fibra: 100 μm
