Modul Laser cu Fibra R638-500

Despre Modulul Laser cu Fibra R638-500

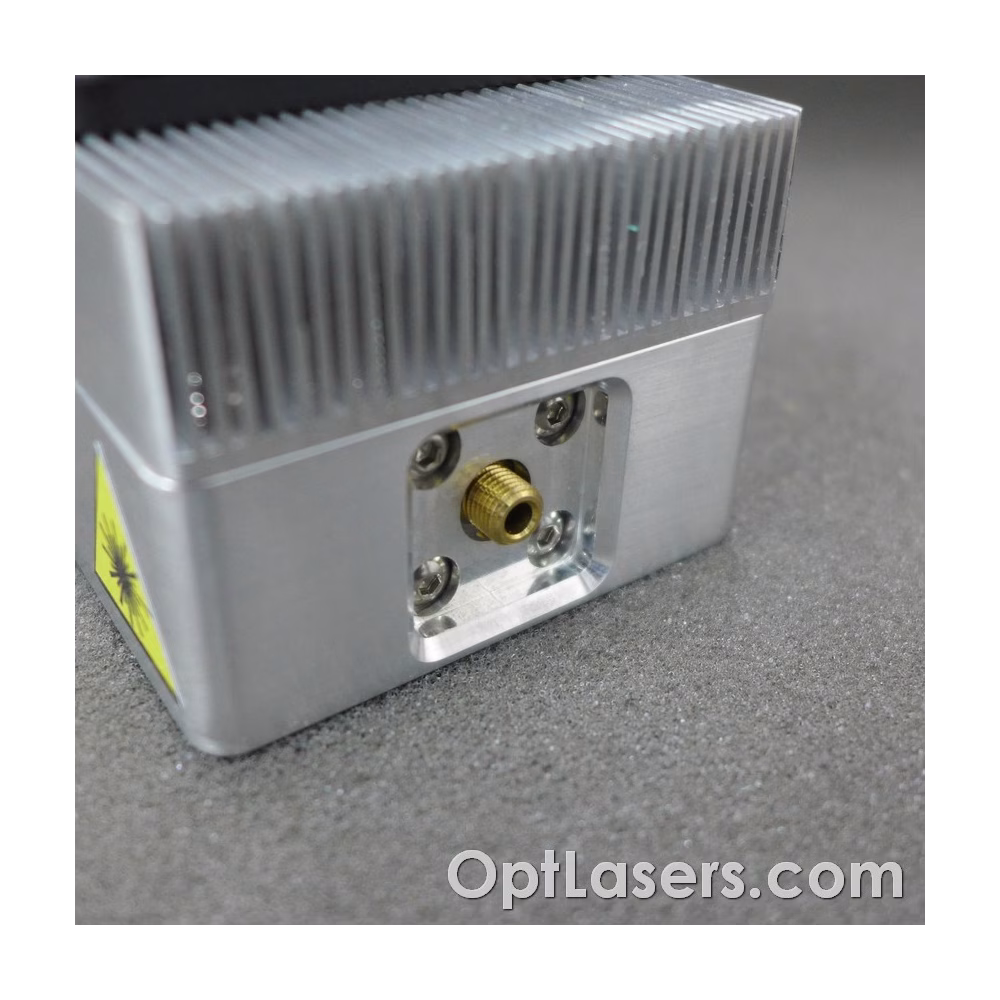

Modulul laser roșu cu cuplare în fibră, 500 mW, cu lungimea de undă de 638 nm. Dispozitivul a fost proiectat pentru utilizarea cu fibra optică de 100 um, 0.22 NA.

Fibra nu este inclusă.

Microcontrolerul care pilotează modulul laser asigură atât pornirea lentă a diodei laser, cât și reglarea temperaturii prin intermediul unui termocuplu. În plus, atunci când nu este asigurată disiparea corespunzătoare a căldurii modulului, sistemul protejează dioda împotriva supraîncălzirii, iar când temperatura diodei depășește 40 grade Celsius, se întrerupe fluxul de curent și sistemul intră în modul de alarmă.

Prin intermediul unei secțiuni analog separate a sursei de alimentare a diodei laser, modulul permite modularea fasciculului în funcție de semnalul analogic de intrare (0-5 V) până la o frecvență de 100 kHz.

Acest dispozitiv conține unitatea de alimentare cu energie electrică. Sursei de alimentare și unitatea de acționare sunt integrate în aceeași carcasă. Datorită acestei soluții, modulul laser poate fi alimentat direct de la priza de curent alternativ. Semnalul de modulație poate fi conectat de către utilizator prin conectorul BNC. Există de asemenea un potențiometru care permite reglarea amplitudinii semnalului de modulație de intrare și un întrerupător general de alimentare.

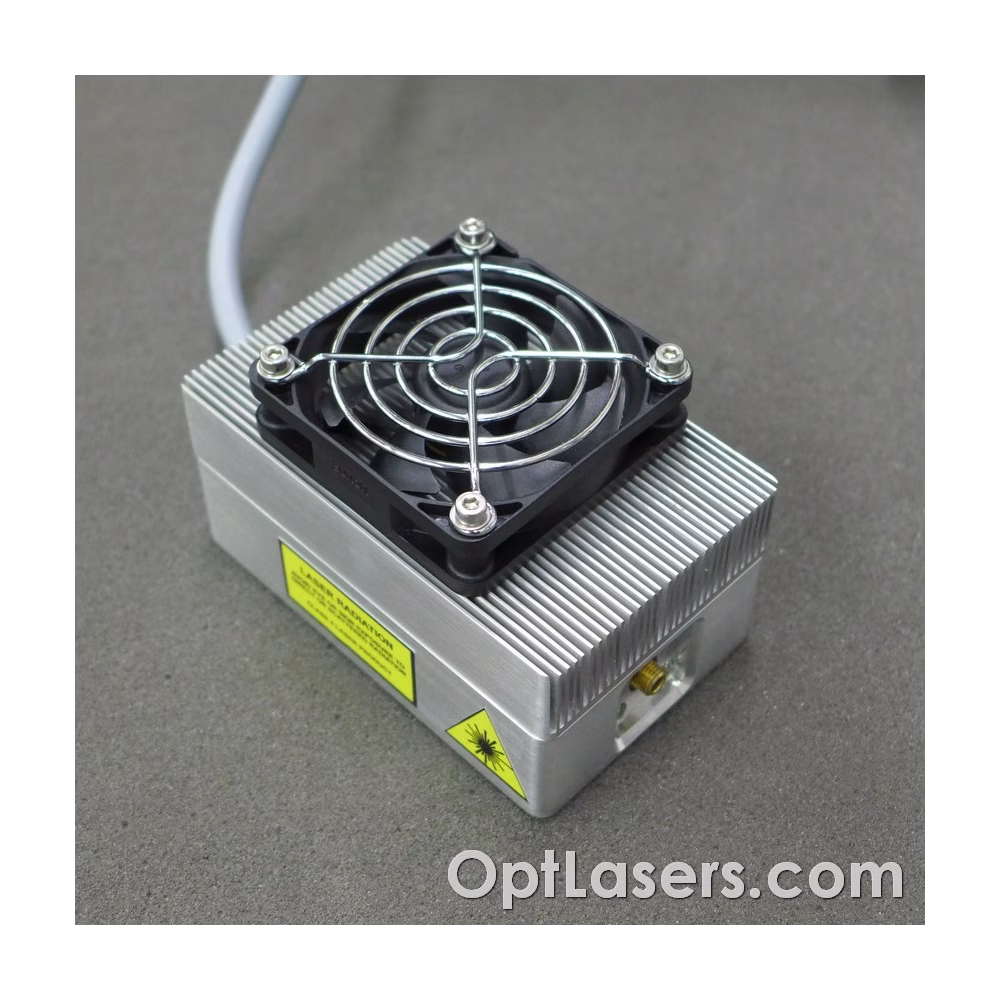

Dioda împreună cu ansamblul optic sunt montate într-o carcasă cu radiator răcit de un ventilator. Astfel, modulul poate funcționa fără răcire suplimentară.

Protecție

Acest modul dispune de un sistem de protecție termică care protejează dioda laser împotriva supraîncălzirii.

Intrarea analogică este protejată printr-o diodă Zener 5V1 pentru eventualitatea apariției unei tensiuni mai mari de 5V. Totuși, această intrare nu trebuie folosită cu tensiuni mai mari.

Ieşirea driverului este protejată cu o diodă Schottky, care previne apariția tensiunii inverse.

Diametrul nucleului FIBREI 100 um
