R638-500 Fiber Laser Module

Over de R638-500 Fiber Laser Module

De vezelgekoppelde 500 mW rode laser module met een golflengte van 638 nm. Het apparaat is ontworpen voor gebruik met een 100 µm 0,22 NA optische vezel.

Vezel is niet inbegrepen.

De microcontroller die de laser module aanstuurt, is verantwoordelijk voor zowel de softstart van de laserdiode als de regeling van de temperatuur met behulp van een thermokoppel. Daarnaast beschermt het systeem de diode tegen oververhitting indien onvoldoende warmteafvoer van de module wordt gewaarborgd. Wanneer de temperatuur van de diode 40 graden Celsius overschrijdt, wordt de stroomtoevoer naar de diode onderbroken en schakelt het systeem over naar de alarmmodus.

Door een afzonderlijk analoog gedeelte van de voeding van de laserdiode is het mogelijk de laserstraal te moduleren door middel van een analoog ingangssignaal (0-5 V), zelfs bij frequenties tot 100 kHz.

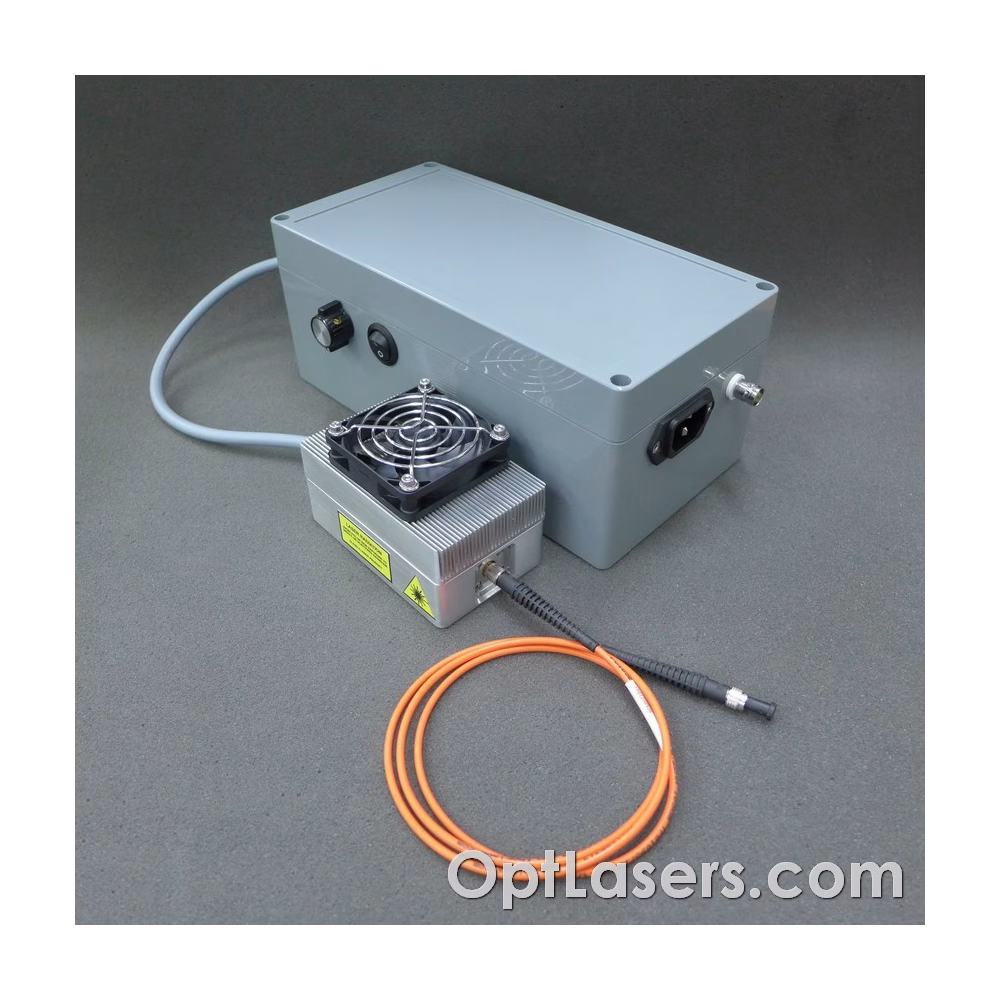

Dit apparaat bevat de voedingsunit. De voeding en de driver zijn samen geïntegreerd in de behuizing. Hierdoor kan de laser module rechtstreeks worden gevoed via een AC-stopcontact. Het moduleringssignaal kan door de gebruiker worden aangesloten via de BNC-connector. Er is tevens een potentiometer aanwezig voor het instellen van de amplitude van het ingangssignaal en een aan/uit-schakelaar.

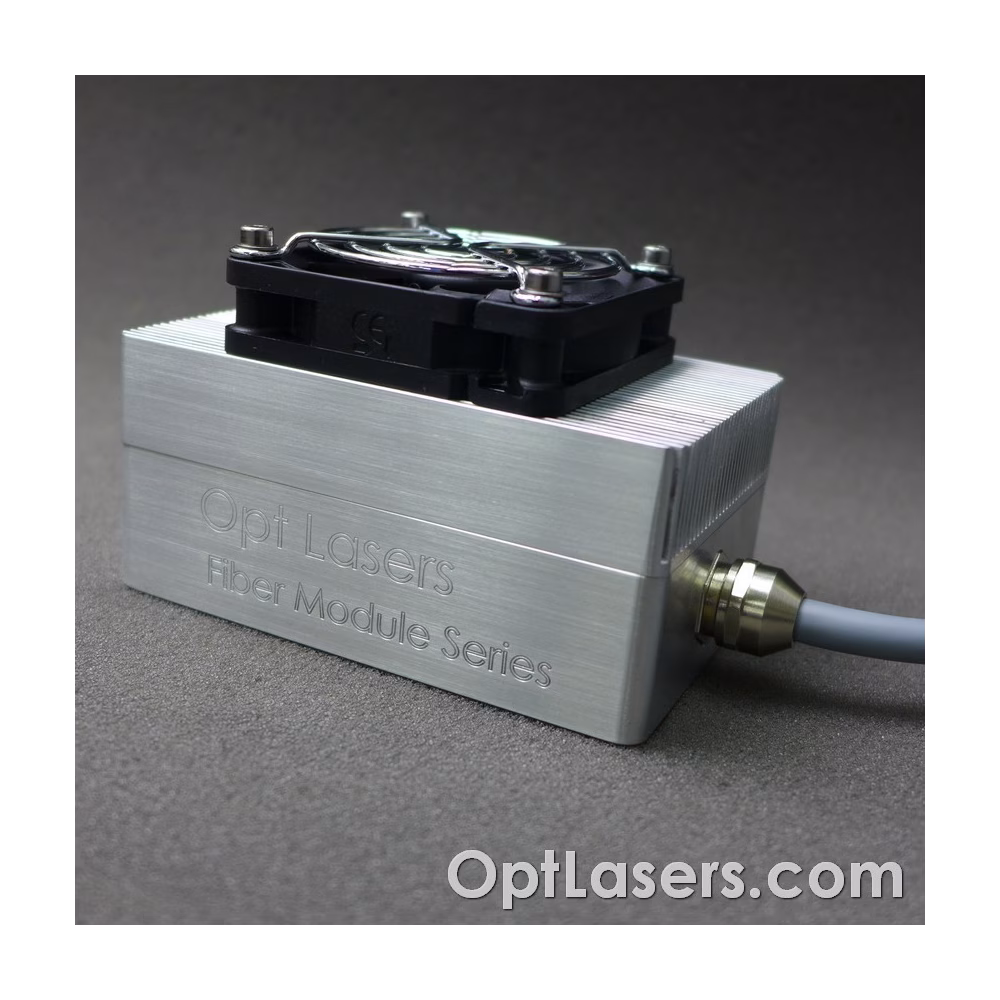

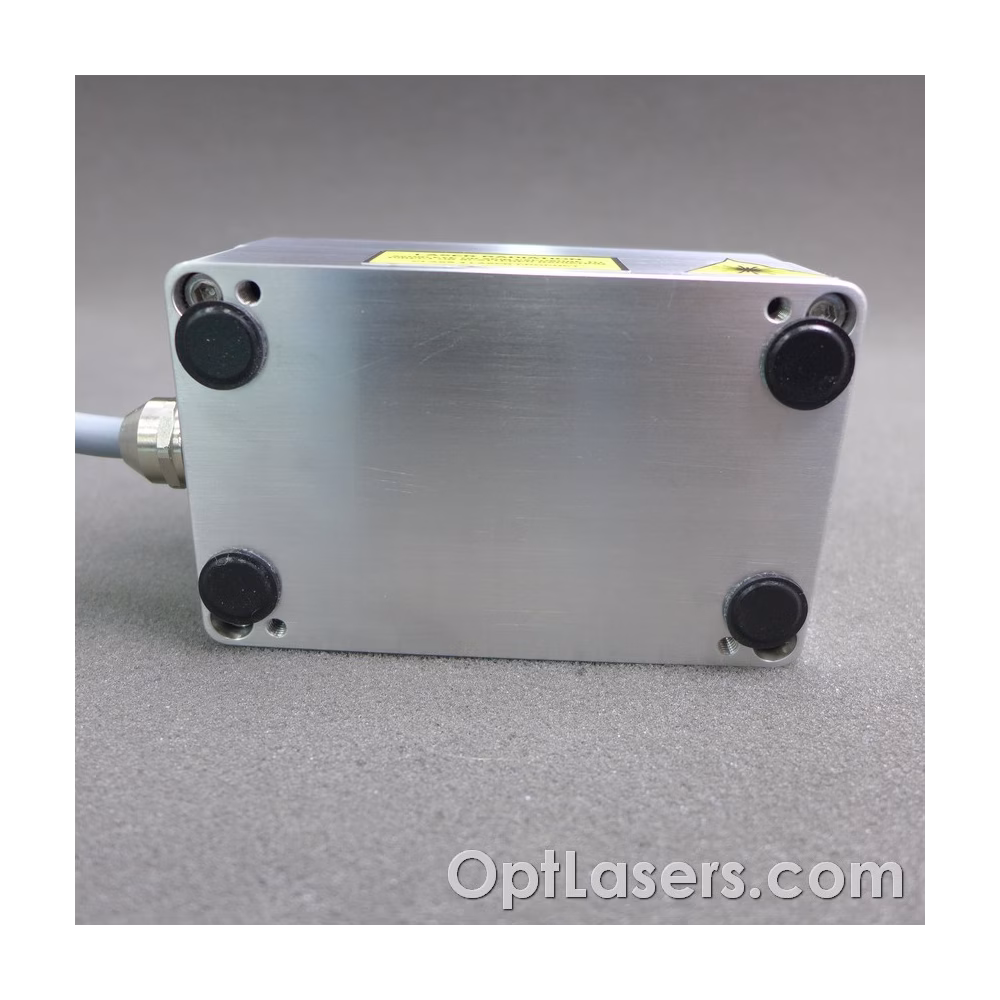

De diode en het hele optische systeem zijn gemonteerd in een behuizing met koellichaam, die actief door een ventilator wordt gekoeld. Daardoor kan de module zonder extra koeling functioneren.

Beveiliging

Deze module beschikt over een thermisch beveiligingssysteem dat de laserdiode beschermt tegen oververhitting.

De analoge ingang is beveiligd door een 5V1 Zenerdiode voor het geval er een spanning hoger dan 5V wordt aangelegd. Desondanks mag deze ingang niet worden gebruikt met hogere spanningen.

De uitgang van de driver is beveiligd met een Schottky-diode zodat er geen omgekeerde spanning kan ontstaan.

VEZEL kern diameter 100 µm
