R638-500 Fiberlasermodul
R638-500 er den fiberkoblede 500 mW røde lasermodulen med en bølgelengde på 638 nm. Enheten muliggjør tilkobling av 100 μm 0,22 NA fiber.
Tilgjengelig for bestilling på forespørsel
Produktbeskrivelse
Om R638-500 Fiberlasermodul

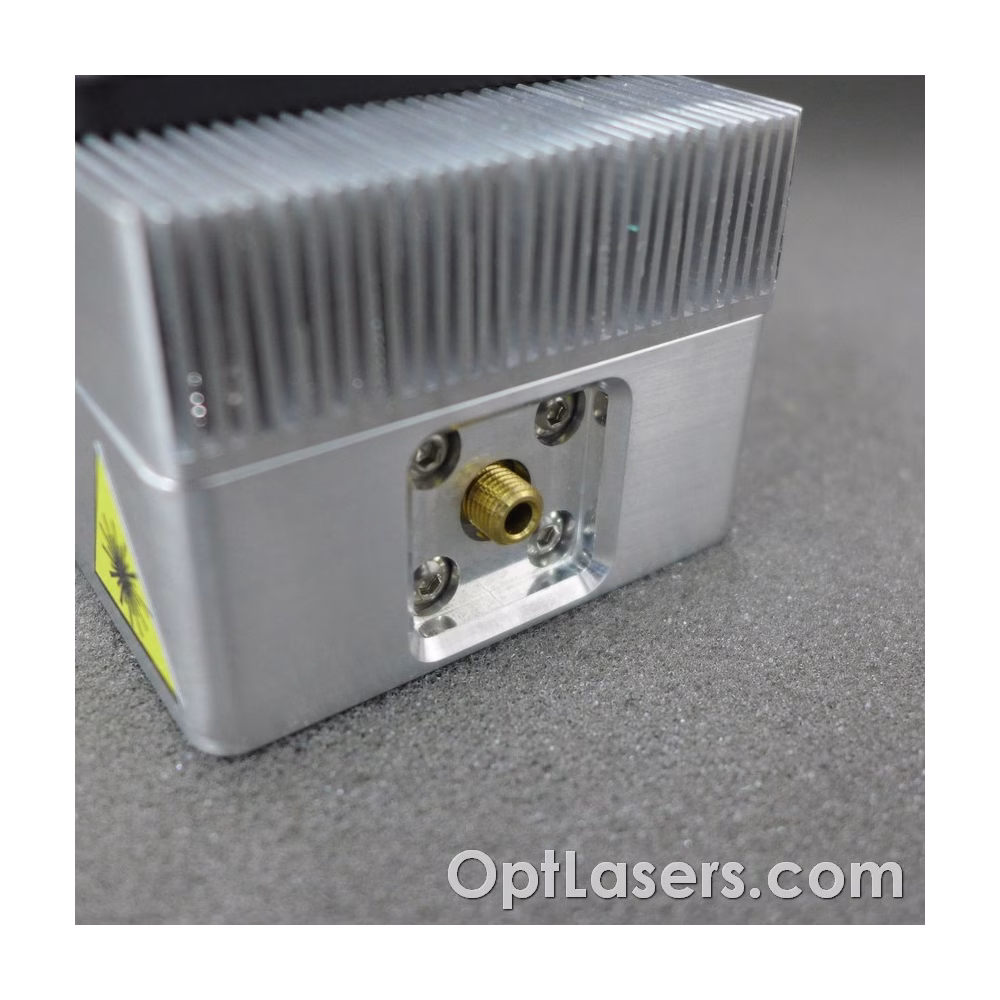

Den fiberkoblete 500 mW røde lasermodulen med en bølgelengde på 638 nm. Enheten er designet for bruk med 100 μm 0,22 NA fiber.
Fiber er ikke inkludert.
Mikrokontrolleren som styrer lasermodulen har ansvar både for myk oppstart av laserdioden og temperaturregulering ved bruk av termoelement. I tillegg, dersom tilstrekkelig varmeavledning ikke er sikret for modulen, beskytter systemet dioden mot overoppheting. Når diodens temperatur overstiger 40 grader Celsius, hindrer det videre strømflyt gjennom dioden og går inn i alarmmodus.
Med en separat analog del av laserdiodens strømforsyning kan laseren modulere strålen i henhold til det analoge inngangssignalet (0-5 V), selv ved frekvenser opptil 100 kHz.
Denne enheten inneholder strømforsyningsenhet. PSU og driverenhet er integrert i kabinettet. Takket være denne løsningen kan lasermodulen tilkobles via AC-uttak. Modulasjonssignalet kan kobles til av brukeren ved hjelp av BNC-kontakt. Det finnes også et potensiometer for justering av amplituden på inngangsmodulasjonssignalet og en av/på-bryter.

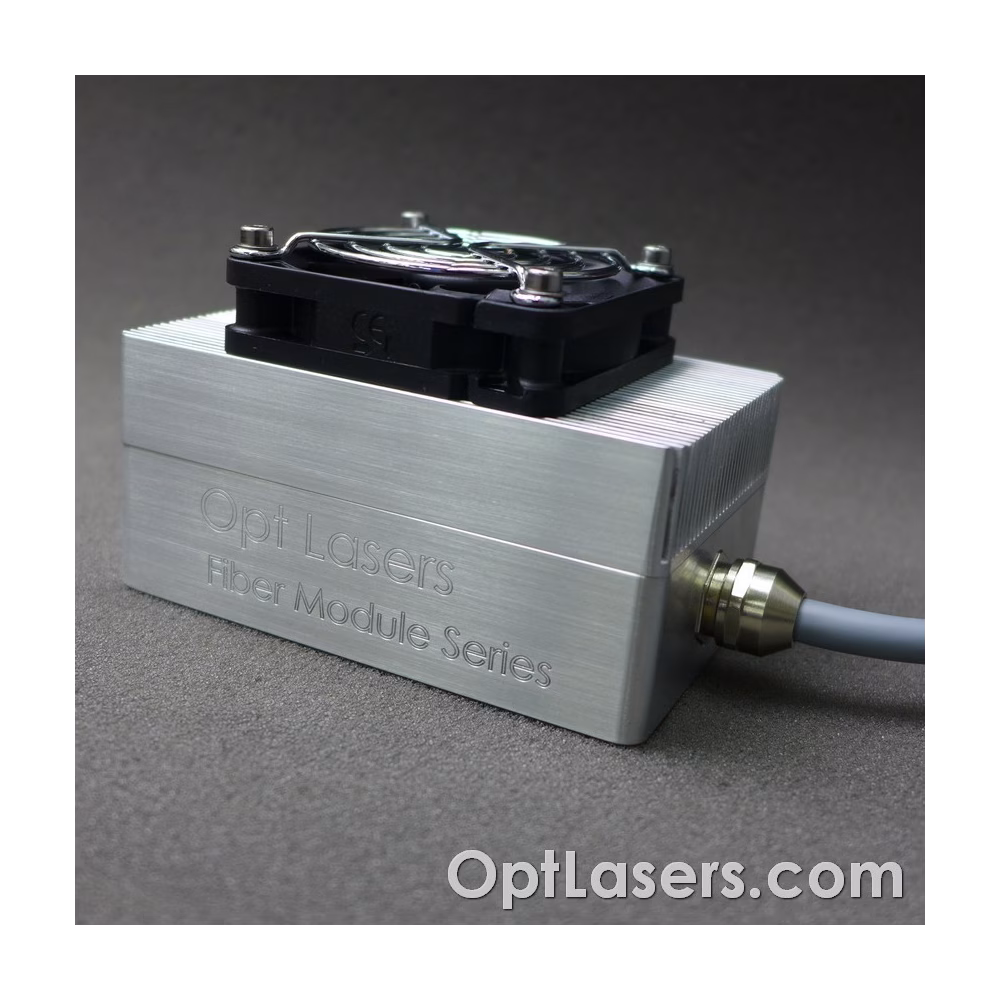

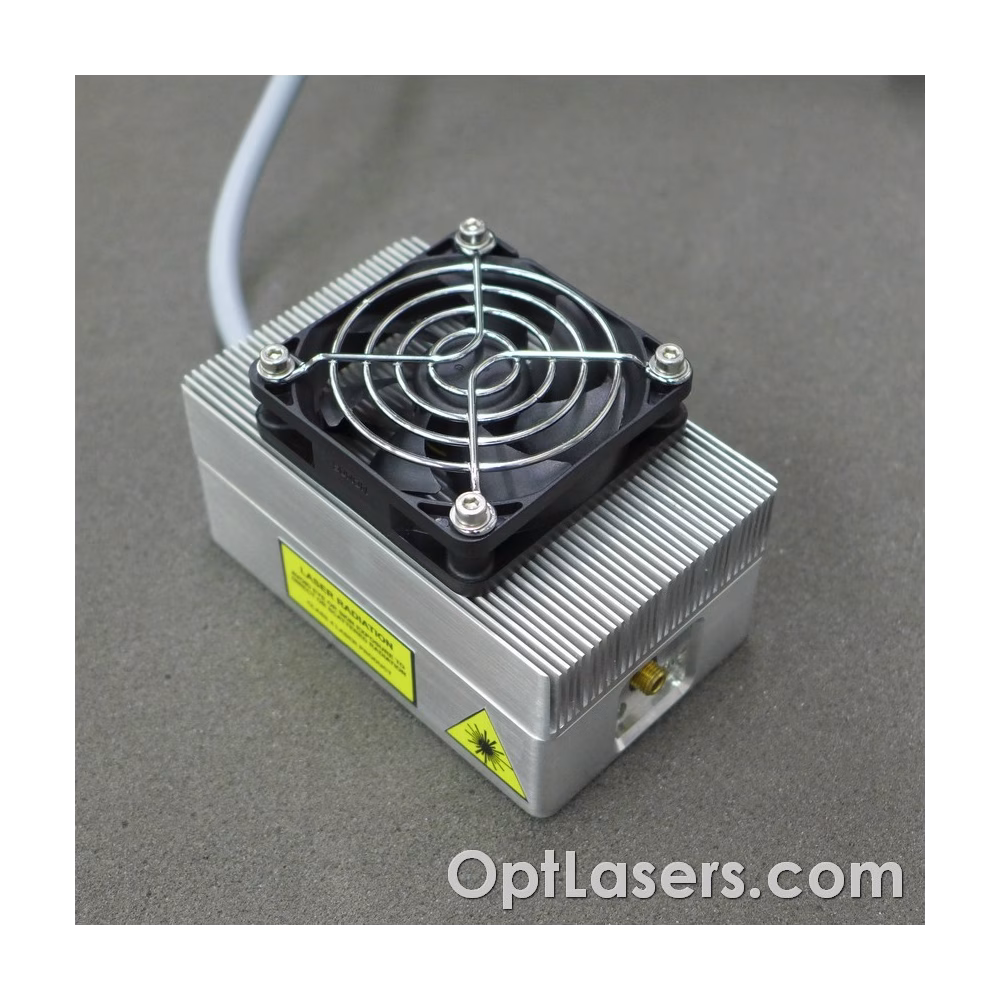

Dioden sammen med hele optisk system er montert i et hus med kjøleribbe som avkjøles med vifte. På grunn av dette kan modulen operere uten ekstra kjøling.
Beskyttelse
Denne modulen har et termisk beskyttelsessystem som beskytter laserdioden mot overoppheting.
Den analoge inngangen er beskyttet av en 5V1 Zenerdiode dersom det skulle forekomme spenning høyere enn 5 V. Likevel bør ikke denne inngangen brukes med høyere spenninger.
Utgangen til driveren er beskyttet av en Schottky-diode som forhindrer at reversspenning oppstår.
FIBER kjernediameter 100 μm
