R638-500 Fiber Lazer Modülü

R638-500 Fiber Lazer Modülü Hakkında

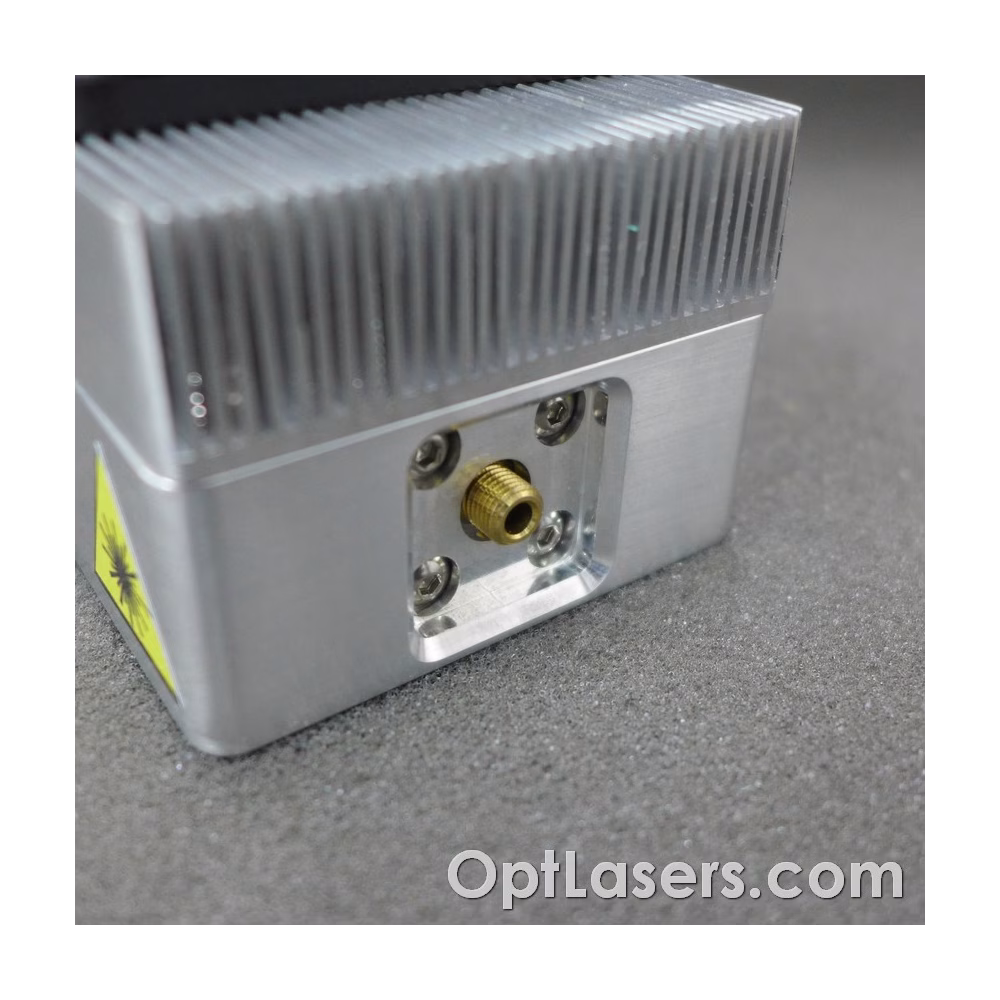

638 nm dalga boyuna sahip fiber bağlantılı 500 mW kırmızı lazer modülü. Cihaz, 100 um 0.22 NA fiber ile kullanılmak üzere tasarlanmıştır.

Fiber dahil değildir.

Lazer modülünü süren mikrodenetleyici, lazer diyotunun yumuşak başlatılması ve termokupl kullanarak sıcaklığın düzenlenmesinden sorumludur. Ayrıca, modülün yeterli ısı dağıtımı sağlanmadığında sistem diyotu aşırı ısınmadan korur ve diyotun sıcaklığı 40 santigrat dereceyi aştığında, diyottan daha fazla akım geçişini önler ve alarm moduna geçer.

Lazer diyot güç kaynağının ayrı bir analog bölümü sayesinde, lazer, beam'i analog giriş sinyaline (0-5 V) uygun olarak, 100 kHz'e kadar frekansta modüle edebilir.

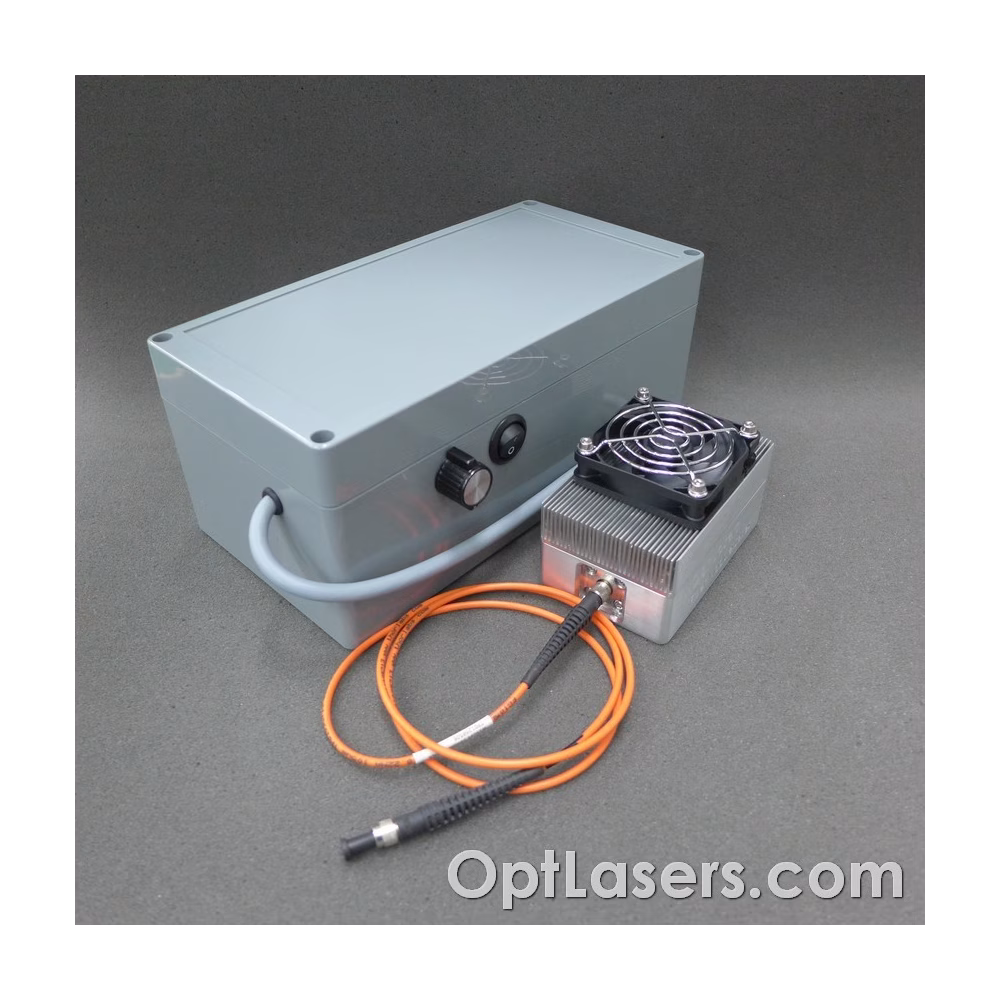

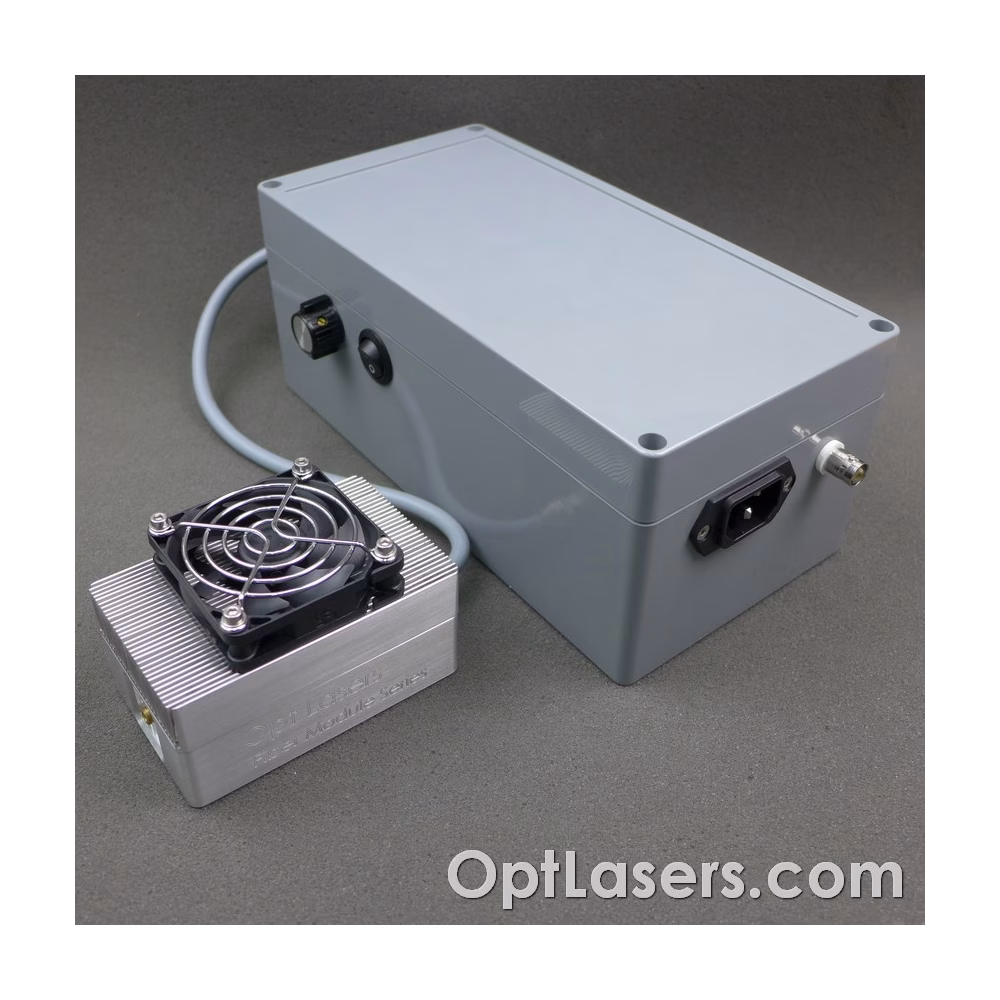

Bu cihaz güç kaynağı ünitesini içerir. PSU ve sürücü ünitesi muhafaza içinde birlikte gizlenmiştir. Bu çözüm sayesinde lazer modülü AC prizden beslenebilir. Modülasyon sinyali kullanıcı tarafından BNC konnektörü kullanılarak bağlanabilir. Ayrıca, giriş modülasyon sinyalinin genliğini ayarlamaya olanak tanıyan bir potansiyometre ve güç açma/kapama anahtarı mevcuttur.

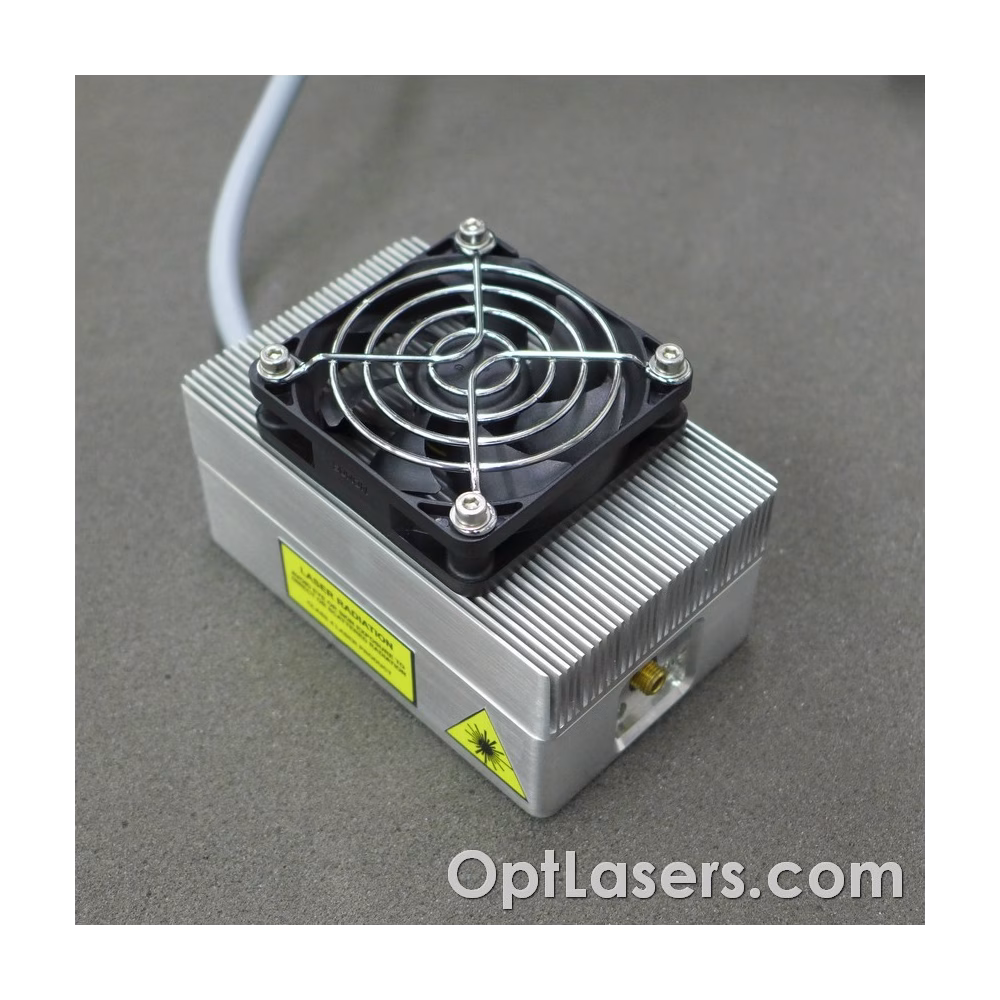

Diyot ve tüm optik sistem, fan ile soğutulan bir radyatörlü muhafaza içerisine monte edilmiştir. Bu sayede, modül ilave bir soğutma gerektirmeden çalışabilir.

Koruma

Bu modül, lazer diyotunu aşırı ısınmaya karşı koruyan bir termal koruma sistemine sahiptir.

Analog giriş, 5V1 Zener diyodu ile 5V'tan yüksek bir gerilim olması durumunda korunmaktadır. Bununla birlikte, bu giriş daha yüksek voltajlarla kullanılmamalıdır.

Sürücü çıkışı, ters gerilimin oluşmasını önleyen Schottky diyodu ile korunmaktadır.

FIBER çekirdek çapı 100 um
